偏心受压构件承载力计算例题

第5章偏心受压构件承载力一、选择题1.配有普通箍筋的轴心受压构件的压屈系数φ的含义是（）的比值。

A.细长构件的长度与同截面的短粗构件的长度B.细长构件的截面面积同短粗构件的截面面积C.细长构件的重量同短粗构件的重量D.细长构件的承载力与同截面短粗构件的承载力2.钢筋混凝土轴心受压构件随着构件长细比的增大，构件的承载力将（）。

A.逐步增大B.逐步降低C.不变D.与长细比无关3.钢筋混凝土轴心受压构件的应力重分布，就是随着轴力的增大截面中（）。

A.混凝土承担荷载的百分比降低，钢筋承担荷载的百分比提高。

B.混凝土承担荷载的百分比提高，钢筋承担荷载的百分比降低。

C.混凝土承担荷载的百分比和钢筋承担荷载的百分比都提高。

D.混凝土承担荷载的百分比和钢筋承担荷载的百分比都降低。

4.配置螺旋箍筋的轴心受压构件其核芯混凝土的受力状态是（）。

A.双向受压B.双向受拉C.三向受压D.三向受拉5.大、小偏心受压破坏的根本区别在于：截面破坏时，（）。

A.受压钢筋是否能达到钢筋抗压屈服强度B.受拉钢筋是否能达到钢筋抗拉屈服强度C.受压混凝土是否被压碎D.受拉混凝土是否破坏6.截面上同时作用有轴心压力N、弯矩M和剪力V的构件称为（）。

A.偏心受压构件B.受弯构件C.轴心受拉构件D.轴心受压构件7.大偏心受压构件在偏心压力的作用下，截面上的应力分布情况是（）。

A.截面在离偏心力较近一侧受拉，而离偏心力较远一侧受压B.截面在离偏心力较近一侧受压，而离偏心力较远一侧受拉C.全截面受压D.全截面受拉8.小偏心受压构件在偏心压力的作用下，当偏心距较大时，截面上的应力分布情况是（ a ）。

A.截面在离偏心力较近一侧受压，而离偏心力较远一侧受拉B.截面在离偏心力较近一侧受拉，而离偏心力较远一侧受压C.全截面受压D.全截面受拉9.小偏心受压构件在偏心压力的作用下，当偏心距很小时，截面上的应力分布情况是（ c ）。

A.截面在离偏心力较近一侧受压，而离偏心力较远一侧受拉B.截面在离偏心力较近一侧受拉，而离偏心力较远一侧受压C.全截面受压D.全截面受拉10.由偏心受压构件的M与N相关曲线可知：在大偏心受压范围内（）。

4.2 轴心受压构件承载力计算一、偏心受压构件破坏特征偏心受压构件在承受轴向力N和弯矩M的共同作用时，等效于承受一个偏心距为e=M/N的偏心力N的作用，当弯矩M相对较小时，e0就很小，构件接近于轴心受压，0相反当N相对较小时，e0就很大，构件接近于受弯，因此，随着e0的改变，偏心受压构件的受力性能和破坏形态介于轴心受压和受弯之间。

按照轴向力的偏心距和配筋情况的不同，偏心受压构件的破坏可分为受拉破坏和受压破坏两种情况。

1.受拉破坏当轴向压力偏心距e0较大，且受拉钢筋配置不太多时，构件发生受拉破坏。

在这种情况下，构件受轴向压力Ｎ后，离Ｎ较远一侧的截面受拉，另一侧截面受压。

当Ｎ增加到一定程度，首先在受拉区出现横向裂缝，随着荷载的增加，裂缝不断发展和加宽，裂缝截面处的拉力全部由钢筋承担。

荷载继续加大，受拉钢筋首先达到屈服，并形成一条明显的主裂缝，随后主裂缝明显加宽并向受压一侧延伸，受压区高度迅速减小。

最后，受压区边缘出现纵向裂缝，受压区混凝土被压碎而导致构件破坏（图4.3.1）。

此时，受压钢筋一般也能屈服。

由于受拉破坏通常在轴向压力偏心距e0较大发生，故习惯上也称为大偏心受压破坏。

受拉破坏有明显预兆，属于延性破坏。

2.受压破坏当构件的轴向压力的偏心距e0较小，或偏心距e0虽然较大但配置的受拉钢筋过多时，就发生这种类型的破坏。

加荷后整个截面全部受压或大部份受压，靠近轴向压力一侧的混凝土压应力较高，远离轴向压力一侧压应力较小甚至受拉。

随着荷载逐渐增加，靠近轴一侧混凝土出现纵向裂缝，进而混凝土达到极限应变εcu被压碎，受压钢筋的应力也达到f y′，远离一侧的钢筋可能受压，也可能受拉，但因本身截面应力太小，或因配筋过多，都达不到屈服强度（图4.3.2）。

由于受压破坏通常在轴向压力偏心距e0较小时发生，故习惯上也称为小偏心受压破坏。

受压破坏无明显预兆，属脆性破坏。

3.受拉破坏与受压破坏的界限综上可知，受拉破坏和受压破坏都属于“材料破坏”。

第8章 偏心受压构件正截面承载力知 识 点 回 顾•破坏形式及特点 •大小偏心划分 •大偏心算法第8章 偏心受压构件正截面承载力8.1.4 矩形截面偏心受压构件正截面承载力 1. 大偏心受压x £ xb 正截面破坏åN =0g 0 N £ N u = a1 f c bx + f y¢ As¢ - f y Asxö æ ¢ g 0 Ne £ N u e = a1 f c bx ç h0 - ÷ + f y¢ As¢ ( h0 - as ) 2ø èå M As = 0适用条件： x £ xb ¢ x ³ 2 as As 配筋率： r= ³ r min = max ( 0.45 ft fy, 0.2% ) bh第8章 偏心受压构件正截面承载力¢ 当 x < 2as 时，受压钢筋（此时不屈服）计算， 有两种处理方式： （1）规范算法设混凝土合力中心与 As¢ 形心重合。

åM¢ As=0¢ Ne¢ £ N u e¢ = f y As ( h0 - as )（2）平截面假定算法¢ s s¢ = Ese cu (1 - b1 as x )第8章 偏心受压构件正截面承载力2. 小偏心受压构件 （1）基本计算公式 x > xb矩形截面小偏心受压构件承载力计算简图第8章 偏心受压构件正截面承载力小偏心受压构件计算公式：åN =0åMAsg 0 N £ N u = a1 f c bx + f y¢ As¢ - s s Asxö æ ¢ g 0 Ne £ N u e = a1 f c bx ç h0 - ÷ + f y¢ As¢ ( h0 - as ) 2ø è=0依据平截面假定（ b1 = 0.8 ）：æ b1hoi ö s si = Ese cu ç - 1÷ è x ø公路桥规：æ b1 - x ö s si = ç ÷ fy è b1 - xb øxb < x £ 2 b1 - xb第8章 偏心受压构件正截面承载力依据平截面假定:公路桥规：第8章 偏心受压构件正截面承载力（2） “反向破坏”的计算公式 偏心距很小，且远离轴向压力一侧的钢筋配置得 不够多，偏心压力有可能位于换算截面形心轴和 截面几何中心之间。

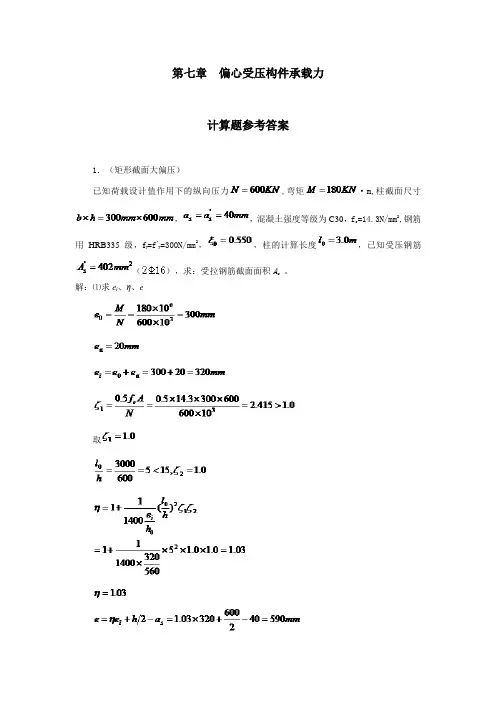

第七章偏心受压构件承载力计算题参考答案1．（矩形截面大偏压）已知荷载设计值作用下的纵向压力,弯矩·m,柱截面尺寸，，混凝土强度等级为C30，f c=14.3N/mm2,钢筋用HRB335级，f y=f’y=300N/mm2，，柱的计算长度，已知受压钢筋（），求：受拉钢筋截面面积A s。

解：⑴求e i、η、e取（2）判别大小偏压为大偏压（3）求A s由即整理得：解得(舍去)，由于x满足条件：由得选用受拉钢筋，2。

（矩形不对称配筋大偏压）已知一偏心受压柱的轴向力设计值N= 400KN,弯矩M= 180KN·m,截面尺寸,,计算长度l0 = 6.5m, 混凝土等级为C30，f c=14.3N/mm2，钢筋为HRB335，, ，采用不对称配筋，求钢筋截面面积。

解：（1）求e i、η、e有因为取（2）判别大小偏压按大偏心受压计算。

（3）计算和则按构造配筋由公式推得故受拉钢筋取，A s= 1256mm2受压钢筋取，402mm23．（矩形不对称配筋大偏压）已知偏心受压柱的截面尺寸为，混凝土为C25级，f c=11.9N/mm2 ,纵筋为HRB335级钢，,轴向力N，在截面长边方向的偏心距。

距轴向力较近的一侧配置416纵向钢筋，另一侧配置220纵向钢筋，柱的计算长度l0= 5m。

求柱的承载力N。

解：（1）求界限偏心距C25级混凝土,HRB335级钢筋查表得，。

由于A’s及A s已经给定，故相对界限偏心距为定值，=0.506属大偏心受压。

（2）求偏心距增大系数，故，（3）求受压区高度x及轴向力设计值N。

代入式：解得x=128.2mm；N=510.5kN（4）验算垂直于弯矩平面的承载力4．（矩形不对称小偏心受压的情况）某一矩形截面偏心受压柱的截面尺寸计算长度混凝土强度等级为C30，f c=14.3N/mm2,,用HRB335级钢筋，f y=f y’=300N/mm2,轴心压力设计值N = 1512KN,弯矩设计值M = 121.4KN·m,试求所需钢筋截面面积。

矩形截面偏心受压构件正截面承载力的计算一、基本公式1． 计算图式2． 基本公式由0=∑x N 得：)](11[g g g gsa cb u j A A R bx R N N σγγγ-''+=≤ 由0=∑gA M 得：)](1)2(1[00g g g sa cb u j a h A R x h bx R M e N '-''+-=≤γγγ由0=∑'gA M 得：)](1)2(1[0g g g sg a c b u j a h A a x bx R M e N '-+'--=≤'σγγγ 混凝土受压区高度由下式确定：e A R e A xh e bx R g gg g a '''-=+-σ)2(0（对偏心作用力点取矩） e e '、－分别为偏心压力j N 作用点至钢筋g A 合力作用点和钢筋g A '合力作用点的距离，按下式计算：η=e g a h e -+20；η='e g a h e '+-203．公式的注意事项（1）钢筋g A 的应力g σ取值当jg h x ξξ≤=0时，构件属于大偏心受压构件，这时取g g R =σ（受拉钢筋屈服）；当jg h x ξξ>=0时，构件属于小偏心受压构件，这时g σ按下式计算，但不大于g R 值：)19.0(003.0-=ξσg g E ，式中g E 为受拉钢筋的弹性模量。

（2）为保证构件破坏时，大偏心受压构件截面上的受压钢筋能达到抗压设计强度gR '，必须满足g a x '≥2，否则受压钢筋的应力可能达不到g R '。

与双筋截面受弯构件类似，这时可近似取g a x '=2，由截面受力平衡条件（0=∑'g A M ）可得：)(0gg g s bu j a h A R M e N '-=≤'γγ 上式计算的正截面承载力u M 比不考虑受压钢筋gA '更小时，计算中不考虑受压钢筋g A '的影响。

4.2轴心受压构件承载力计算一、偏心受压构件破坏特征偏心受压构件在承受轴向力N和弯矩M的共同作用时，等效于承受一个偏心距为的偏心力N的作用，当弯矩M相对较小时，气就很小，构件接近于轴心受压，相反当N相对较小时，气就很大，构件接近于受弯，因此，随着气的改变，偏心受压构件的受力性能和破坏形态介于轴心受压和受弯之间。

按照轴向力的偏心距和配筋情况的不同，偏心受压构件的破坏可分为受拉破坏和受压破坏两种情况。

1.受拉破坏当轴向压力偏心距分较大，且受拉钢筋配置不太多时，构件发生受拉破坏。

在这种情况下，构件受轴向压力N后，离N较远一侧的截面受拉，另一侧截面受压。

当N增加到一定程度，首先在受拉区出现横向裂缝，随着荷载的增加，裂缝不断发展和加宽，裂缝截面处的拉力全部由钢筋承担。

荷载继续加大，受拉钢筋首先达到屈服，并形成一条明显的主裂缝，随后主裂缝明显加宽并向受压一侧延伸，受压区高度迅速减小。

最后，受压区边缘出现纵向裂缝，受压区混凝土被压碎而导致构件破坏（图4.3.1）。

此时，受压钢筋一般也能屈服。

由于受拉破坏通常在轴向压力偏心距分较大发生，故习惯上也称为大偏心受压破坏。

受拉破坏有明显预兆，属于延性破坏。

2.受压破坏当构件的轴向压力的偏心距分较小，或偏心距分虽然较大但配置的受拉钢筋过多时，就发生这种类型的破坏。

加荷后整个截面全部受压或大部份受压，靠近轴向压力M 一侧的混凝土压应力较高，远离轴向压力一侧压应力较小甚至受拉。

随着荷载逐渐增加，靠近轴一侧混凝土出现纵向裂缝，进而混凝土达到极限应变先被压碎,受压钢筋的应力也达到远离一侧的钢筋可能受压，也可能受拉，但因本身截面应力太小，或因配筋过多，都达不到屈服强度（图4.3.2）。

由于受压破坏通常在轴向压力偏心距％较小时发生，故习惯上也称为小偏心受压破坏。

受压破坏无明显预兆，属脆性破坏。

3.受拉破坏与受压破坏的界限综上可知，受拉破坏和受压破坏都属于“材料破坏”。

其相同之处是，截面的最终破坏都是受压区边缘混凝土达到极限压应变而被压碎。

受压构件承载力计算1、某现浇框架柱，截面尺寸为 300×300，轴向压力设计值 N = 1400 kN ，计算长度 3.57 m ，采用 C30 混凝土、Ⅱ级(HRB335)钢筋。
