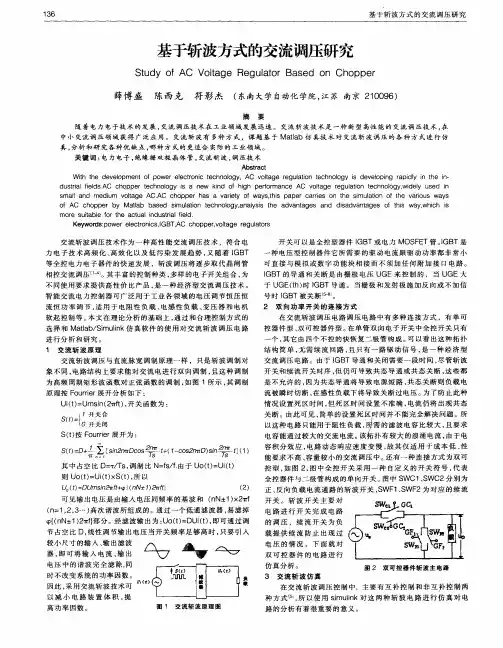

斩波调压

斩波式交流调压电路工作原理嘿，朋友们！今天咱来唠唠斩波式交流调压电路的工作原理。

你看啊，这斩波式交流调压电路就像是一个神奇的魔术师。

它能把普通的交流电变得不一样，就好比咱能把一块普通的布料变成一件漂亮的衣服。

想象一下，交流电就像一条流淌的小河，有高有低，有起有伏。

而斩波式交流调压电路呢，就是在这条小河上设置的一道道关卡。

它可以根据我们的需要，把小河里的水拦住一部分，或者放过去一部分。

在这个过程中，有个关键的元件叫晶闸管。

这晶闸管就像是个聪明的守门员，它能根据指令，准确地开关，控制电流的通过和阻断。

当晶闸管导通的时候，电流就可以顺畅地通过，就像打开了水龙头，水哗哗地流。

当晶闸管阻断的时候，电流就过不去啦，就像把水龙头给关上了。

那它是怎么实现调压的呢？嘿嘿，这就有意思了。

通过控制晶闸管的导通和阻断时间，就能改变输出电压的大小。

比如说，导通时间长一点，输出电压就高一点；导通时间短一点，输出电压就低一点。

这多神奇呀！就好像我们走路，走得快一点，就能在同样时间里走更远的路；走得慢一点，走的路就少一些。

斩波式交流调压电路就是这样巧妙地控制着电压。

而且啊，这种调压方式还有很多优点呢！它反应速度快，就像短跑运动员一样，能迅速做出反应。

而且效率高，不会浪费太多的能量，就跟咱过日子要精打细算一样。

在实际应用中，斩波式交流调压电路可厉害啦！像一些需要调节电压的设备，比如电动机的调速，它就能大显身手。

能让电动机跑得更快或者更慢，适应不同的工作需求。

你说这斩波式交流调压电路是不是很了不起？它就像一个默默工作的小英雄，在我们看不到的地方发挥着重要的作用。

让我们的生活变得更加方便、高效。

所以啊，咱可别小瞧了这小小的斩波式交流调压电路，它里面蕴含的学问可大着呢！咱得好好研究研究，让它为我们的生活创造更多的价值！这就是斩波式交流调压电路的工作原理啦，大家明白了吗？。

斩控调压是如何实现的斩控交流调压电路作原
◆斩控交流调压电路工作原理
◆斩控调压电路的优点
◆相控调压电路的缺陷
☞深控时，功率因数很低。

控时功率数很低
☞谐波含量很高。

◆能不能找到很好的解决方案？
◆斩控式交流调压电路的基本原理
☞一般采用
般采用全控型器件作为开关器件
☞基本原理和直流斩波电路有类似之处
正半周和负半周分别有斩波器件和续流器件☞u
1
正半周和负半周，分别有斩波器件和续流器件
☞设斩波器件（V
1或V
2
）导通时间为t
on
，开关周期为T，改变可调节输出电压
则导通比α=t
on
/T，改变α可调节输出电压，斩波控制有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
波控制用V V 1
VD 1
3给负载电
流提供续流通
道
R i 1
V VD V VD
◆注意：调节占空比可
斩控式单相交流调压器的特性
（电阻负载时）改变输出电压有效值
☞电源电流的基波分量和电
源电压同相位，即位移因数
为1。

☞电源电流不含低次谐波，
只含和开关周期T有关的高次
谐波。

☞功率因数接近1。

有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
本节要点
1、斩控调压电路原理
掌握控制方法
2、分析斩控调压的输出波形
输出电压的调整过程3、斩控调压的优点。

单相交流调压电路仿真实验报告一、实验目的本实验旨在通过仿真模拟，深入理解单相交流调压电路的工作原理和性能特点，掌握其电压调节原理和操作方法，提高对电力电子技术的理解和应用能力。

二、实验原理单相交流调压电路是通过控制开关器件的通断，调节输入交流电压的幅值和相位，以达到调节输出电压的目的。

根据控制方式的不同，单相交流调压电路可以分为斩波调压和相控调压两种。

本实验采用斩波调压方式。

斩波调压是通过控制开关器件的通断时间，调节输出电压的幅值。

当开关器件导通时，输出电压为输入电压；当开关器件关断时，输出电压为0。

通过调节开关器件的通断时间，可以改变输出电压的平均值，从而实现调节输出电压幅值的目的。

三、实验设备本实验使用MATLAB/Simulink软件进行仿真模拟，实验设备包括计算机、MATLAB/Simulink软件、电源模块、电阻器、电感器和开关器件等。

四、实验步骤1. 打开MATLAB/Simulink软件，新建一个仿真模型；2. 搭建单相交流调压电路的仿真模型，包括电源模块、电阻器、电感器、开关器件等；3. 设置仿真参数，如仿真时间、采样时间等；4. 启动仿真，观察并记录仿真结果；5. 分析仿真结果，包括输出电压的波形、相位、幅值等；6. 调整开关器件的通断时间，观察输出电压的变化，并分析斩波调压原理；7. 整理实验数据和波形，撰写实验报告。

五、实验结果与分析通过仿真模拟，我们得到了单相交流调压电路在不同开关器件通断时间下的输出电压波形。

从实验结果可以看出，当开关器件导通时间越长，输出电压的幅值就越高；当开关器件关断时间越长，输出电压的幅值就越低。

这个结果表明斩波调压原理是可行的。

此外，我们还观察了输出电压的相位变化。

当开关器件导通时，输出电压与输入电压同相位；当开关器件关断时，输出电压为0。

这说明斩波调压方式不会改变输出电压的相位。

六、结论与总结通过本次单相交流调压电路的仿真实验，我们深入了解了斩波调压电路的工作原理和性能特点，掌握了其电压调节方法和操作技巧。

斩控式单相交流调压电路设计一、电路结构1.调压变压器：调压变压器用于将输入电压调整为需要的输出电压。

其一次侧连接到交流电源，二次侧连接到斩波电路。

2.斩波电路：斩波电路由开关管和与之配套的电路组成。

开关管负责控制电源的通断，电路则根据开关管的导通状态，控制输出电压。

3.滤波电路：滤波电路用于对输出电压进行平滑处理，减小其峰值值波动。

4.负载：负载是电路的输出部分，可以是电阻、电感或电容等元件。

二、电路原理1.斩波原理斩波电路采用开关管控制输出电源通断，实现对交流电压的控制。

在正半周，开关管导通，电源输出；在负半周，开关管关断，电源不输出。

通过控制开关管的导通时间，可以实现对输出电压的控制。

2.滤波原理滤波电路主要通过电感、电容等元件，对输出电压进行平滑处理，减小其峰值值波动。

电感对交流信号有滤波作用，而电容则具有存储电荷的特性，可以增大负载电流。

三、设计步骤1.确定输出电压根据实际需求，确定所需的输出电压。

2.选择调压变压器根据所需的输出电压和电流，选择合适的调压变压器。

3.选择开关管根据输出电压和负载要求，选择合适的开关管。

常用的开关管有MOSFET和IGBT等。

4.设计斩波电路根据开关管的参数和工作原理，设计和优化斩波电路。

可以使用各种控制技术，如脉冲宽度调制(PWM)等。

5.设计滤波电路根据输出电压的波动情况，选择合适的滤波电路设计。

可以使用RC 滤波电路、LCL滤波电路等。

6.验证电路设计使用仿真软件对电路进行仿真验证，检查输出电压波形是否稳定、峰值值是否满足要求。

根据仿真结果进行优化调整。

7.电路实现与调试根据设计结果，搭建电路原型并进行实际调试。

检查输出电压是否符合要求，观察电路工作是否稳定。

8.性能评估与改进对实际搭建的电路进行性能评估，并进行必要的优化改进。

通过以上步骤，可以设计出符合实际要求的斩控式单相交流调压电路。

在实际应用中，还需要考虑电压变化范围、功率损耗、开关管和滤波元件的选取等问题。

第七章斩波调压电路7.1 基本斩波电路7.2 复合斩波电路和多相多重斩波电路7.3 带隔离的直流直流变流电路引言■直流-直流变流电路（DC/DC Converter），也称斩波电路，包括直接直流变流电路和间接直流变流电路。

■直接直流变流电路◆功能是将直流电变为另一固定电压或可调电压的直流电。

◆一般是指直接将直流电变为另一直流电，这种情况下输入与输出之间不隔离。

■间接直流变流电路◆在直流变流电路中增加了交流环节。

◆在交流环节中通常采用变压器实现输入输出间的隔离，因此也称为直—交—直电路。

7.1 基本斩波电路7.1.1 降压斩波电路图7-1 降压斩波电路的原理图及波形a ）电路图b ）电流连续时的波形c ）电流断续时的波形■降压斩波电路（Buck Chopper）◆电路分析☞使用一个全控型器件V ，图中为IGBT，若采用晶闸管，需设置使晶闸管关断的辅助电路。

☞设置了续流二极管VD ，在V关断时给负载中电感电流提供通道。

☞主要用于电子电路的供电电源，也可拖动直流电动机或带蓄电池负载等，后两种情况下负载中均会出现反电动势，如图中E m 所示。

◆工作原理☞t=0时刻驱动V导通，电源E向负载供电，负载电压u o =E ，负载电流i o 按指数曲线上升。

☞t=t 1时控制V关断，二极管VD续流，负载电压u o 近似为零，负载电流呈指数曲线下降，通常串接较大电感L 使负载电流连续且脉动小。

◆基本的数量关系☞电流连续时√负载电压的平均值为: E E T t E t t t U on offon on o α==+=√负载电流平均值为: 式中t on 为V处于通态的时间，t off 为V处于断态的时间，T 为开关周期，α为导通占空比，简称占空比或导通比。

RE U I m o o −=☞电流断续时，负载电压u o 平均值会被抬高，一般不希望出现电流断续的情况。

◆斩波电路有三种控制方式☞脉冲宽度调制（PWM）：T不变，改变t on 。
