2015测量作业

一、电流表内阻的测量
1．半偏法 首先闭合S1调节R1使电流表G满偏，再闭合S2，调R2的 阻值使电流表指针偏转到满刻度的一半即Ig/2．在R1>>R2 的前提下，可认为Rg=R2．但因为电阻R2的并入，电路中 总电阻减小，导致电路中总电流增大．故此当流经电流 表的电流为 Ig/2时，有 Ig/2+IR2>Ig，即IR2 >Ig/2．由 并联电路知识可知必有R2<Rg，即该电路测量值偏小．且 闭合S2前后干路总电流变化越大，误差亦越大．这样， 干路中总电流变化越小越好，要满足这一条件，只有 R1>>R2，一般要求R1>100R2为宜．又R1=ERg/Ig，要使 R1>>R2，只要 E/Rg>Ig即可．故对一定的电流表，在不超 量程的前提下，电压越高，测量误差越小．
5．伏安法 如图13所示，闭合电键S，调R1的值，记下电流表的示 (U IR1 ) 数I，电压表示数U．则Rg= I 此法操作方便，且学生对伏安法较为熟悉，精度也较 高，是比较好的方法之一．
例6 电流表的内阻在0.1Ω ~0.2Ω 之间，现要测量其 内阻，可选用的器材如下： A．待测电流表A1(量程0.6A) B．电压表V1(量程3V，内阻为2kΩ ) C．电压表V2(量程15V，内阻约为10kΩ ) D．滑动变阻器R1(最大阻值10Ω ) E．定值电阻R2(阻值5Ω ) F．电源E(电动势4V) G．电键S及导线若干 (1)电压表应选_______． (2)画出实验电路图，如测得电压表的读数为U，电流表 的示数为I，则电流表A1的内阻的表达式为 RA=_______．
5．串联分压法 在串联电路中，导体两端的电压与导体的电阻成 正比，即U1/U2=R1/R2．显然，若已知电阻R1和两电阻 两端电压u1、u2，即可求得电阻R2．

深松作业测量区域表的录入方法：表中“测量单位”应填 写被测地块所在的县（市）乡镇单位名称，“日期”为测 量日期为准，“机具类型”应在所使用的机具类型后方格 上打勾，“工作幅宽”为机具标牌上显示的工作幅宽为准， “地点”应填写县（市）、乡、村、组，“面积”填写被 测地块实际面积，“户主”必须由地块主人填写，“机手” 必须由机手本人填写，“测量坐标”应填写被测区域的经 纬度，经纬度的获取方法见（图11），（也可以其它GPS 仪器获取）。“点数”填法见（图14b）和（图15），如 工作幅宽为2m乘于系数1.5等于3m：每10厘米取一个点， 那么点数为30，就是取30个点。“测值”填写方法：录入 值=实测值-高度差h，如幅宽为2m的机具取30个点，就要 填写30个点相应的录入值。“端面图”曲线的画法：端面 图可直观的显示出深松地域的端面曲线。根据表中填写的 测值画出端面曲线图。
深松作业深度测量方法
目录
——概况 一、测量工具 二、测量区域的确定 三、测量点数的确定 四、测量基准的确定 五、深松作业表格填法 六、已知坐标查找被测地块 七、测量数据分析
概况
深松作业是土壤耕作的一项重要技术, 是实施保护性耕作的保障技术措施。近年 来,国家已将深松机械列入支持推广目录,许 多地方将其列入购机补贴目录。2009 年10 月12日，国务院常务会议决定“实施土壤 有机质提升和深松作业补贴”。为了较为 准确的获取被深松地块的真实数据，有必 要制定出行之有效的测试方法。
七、测量数据分析
实例1：汇总表分析
区域1的端面图分析
区域2的端面图分析
区域3的端面图分析
区域4的端面图分析
区域5的端面图分析
谢谢！
4、具备GPS功能的智能手机
<1>利用具有GPS功能的智能手机， 确定测试区域坐标（经纬度）和测 试地块面积（测亩仪）。 <2>所用软件，在有手机网络信号 (WFI)的地方可下载《GPS工具箱》 软件并安装到手机上，图标如（图 3）。

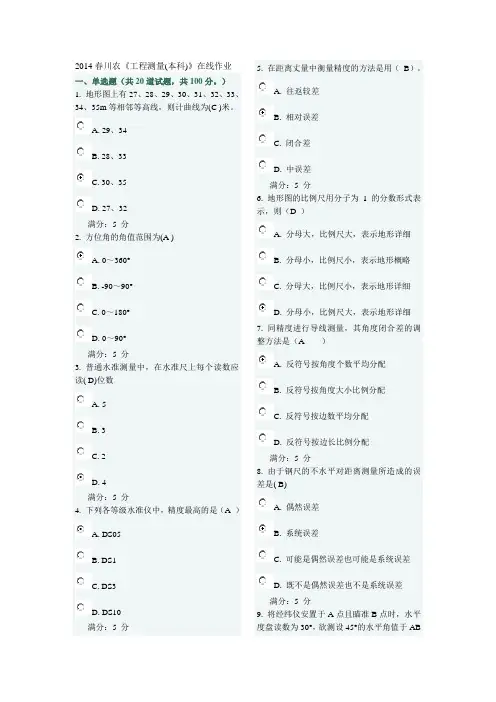

2014春川农《工程测量(本科)》在线作业一、单选题（共 20道试题，共 100 分。

） 1.地形图上有27、28、29、30、31、32、33、34、35m 等相邻等高线，则计曲线为(C )米。

A. 29、34B. 28、33C. 30、35 D. 27、32 满分：5 分2. 方位角的角值范围为(A )A. 0～360°B. -90～90°C. 0～180°D. 0～90°满分：5 分3. 普通水准测量中，在水准尺上每个读数应读( D)位数A. 5B. 3C. 2D. 4满分：5 分4. 下列各等级水准仪中，精度最高的是（A ）A. DS05B. DS1C. DS3D. DS10 满分：5 分5. 在距离丈量中衡量精度的方法是用（ B ）。

A. 往返较差B. 相对误差C. 闭合差D. 中误差满分：5 分6. 地形图的比例尺用分子为1的分数形式表示，则（D ）A. 分母大，比例尺大，表示地形详细B. 分母小，比例尺小，表示地形概略C. 分母大，比例尺小，表示地形详细D. 分母小，比例尺大，表示地形详细 7. 同精度进行导线测量，其角度闭合差的调整方法是（A ）A. 反符号按角度个数平均分配B. 反符号按角度大小比例分配C. 反符号按边数平均分配D. 反符号按边长比例分配满分：5 分8. 由于钢尺的不水平对距离测量所造成的误差是( B)A. 偶然误差B. 系统误差C. 可能是偶然误差也可能是系统误差D. 既不是偶然误差也不是系统误差 满分：5 分9. 将经纬仪安置于A 点且瞄准B 点时，水平度盘读数为30°，欲测设45°的水平角值于AB直线的左侧，则水平度盘的读数应为( A) 。

A. 345°B. 75°C. 165°D. 15°满分：5 分10. 比例尺为1∶2000的地形图的比例尺精度是（C ）A. 0.2cmB. 2cmC. 0.2mD. 2m 满分：5 分11. 衡量导线测量精度的一个重要指标是（CA. 坐标增量闭合差B. 导线全长闭合差C. 导线全长闭合差与导线全长之比D. 导线转角中误差 满分：5 分12. 在水准测量中，若后视点A 的读数大，前视点B 的读数小，则有A( )。

A.分类代码、分幅编号、使用标准号、产品名称 B.产品名称、分类代码、分幅编号、使用标准号 C.分幅编号、分类代码、使用标准号、产品名称 D.使用标准号、产品名称、分幅编号、分类代码
[答案]B
[解析]成果整理。详见GB/T 17278一2009《数字 地形图产品基本要求》5条规定。
A.计曲线
B.等值线
C.首曲线
D.间曲线
[答案D
[解析]数字线划图制作。详见GB/T15967—2008 《1:5001:10001:2000地形图航空摄影测量数字 化测图规范》3.1.4条规定。
第8章
摄影测量与遥感
3.(2011年)按现行《数字地形图产品基本要求》， 数字地形图产品标记内容的顺序为( )。
第7章
测绘航空摄影
13.(2013年)同一条航线相邻像片之间的重叠称为 ( )重叠。
A.航向 B.旁向 C.基线 D.相邻
[答案]A
[解析]像片重叠度。为满足像片立体量测与拼接的 需要，航摄像片需要有一定:重叠度。连续拍摄的 航空像片都具有一定程度的航向重叠。相邻航线 的像片间也要求具有一定的重叠，称为旁向重叠。
第7章
测绘航空摄影
14.(2014年)根据现行测绘航空摄影规范，采用航 测法生产地物点精度达到±0.5m的地形 图时， 航摄规划设计用图比例尺为( )。
A.1:5 000
B.1:1万
C.1:5万
D.1:10万
[答案]B
[解析]航摄设计用图选择。由于地物点精度为图上 ± 0.5 mm，故地物点精度为±0.5m的地形图比 例尺为1：1 000，所以航摄设计用图比例尺应为 1：1万。
第7章
测绘航空摄影
