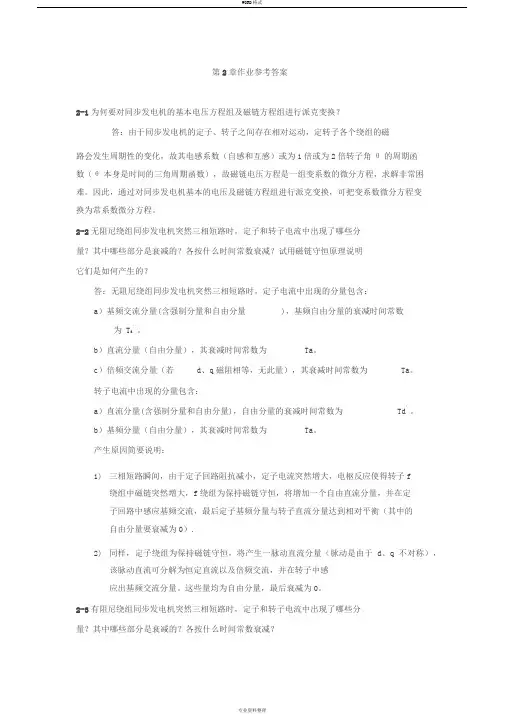

第2章作业参考答案2-1为何要对同步发电机的基本电压方程组及磁链方程组进行派克变换？答：由于同步发电机的定子、转子之间存在相对运动，定转子各个绕组的磁路会发生周期性的变化，故其电感系数（自感和互感）或为1倍或为2倍转子角θ的周期函数（θ本身是时间的三角周期函数），故磁链电压方程是一组变系数的微分方程，求解非常困难。

因此，通过对同步发电机基本的电压及磁链方程组进行派克变换，可把变系数微分方程变换为常系数微分方程。

2-2无阻尼绕组同步发电机突然三相短路时，定子和转子电流中出现了哪些分量？其中哪些部分是衰减的？各按什么时间常数衰减？试用磁链守恒原理说明它们是如何产生的？答：无阻尼绕组同步发电机突然三相短路时，定子电流中出现的分量包含：a）基频交流分量(含强制分量和自由分量)，基频自由分量的衰减时间常数为T d’。

b）直流分量（自由分量），其衰减时间常数为Ta。

c）倍频交流分量（若d、q磁阻相等，无此量），其衰减时间常数为Ta。

转子电流中出现的分量包含：a）直流分量(含强制分量和自由分量)，自由分量的衰减时间常数为Td’。

b）基频分量（自由分量），其衰减时间常数为Ta。

产生原因简要说明：1)三相短路瞬间，由于定子回路阻抗减小，定子电流突然增大，电枢反应使得转子f绕组中磁链突然增大，f绕组为保持磁链守恒，将增加一个自由直流分量，并在定子回路中感应基频交流，最后定子基频分量与转子直流分量达到相对平衡（其中的自由分量要衰减为0）.2)同样，定子绕组为保持磁链守恒，将产生一脉动直流分量（脉动是由于d、q不对称），该脉动直流可分解为恒定直流以及倍频交流，并在转子中感应出基频交流分量。

这些量均为自由分量，最后衰减为0。

2-3有阻尼绕组同步发电机突然三相短路时，定子和转子电流中出现了哪些分量？其中哪些部分是衰减的？各按什么时间常数衰减？答：有阻尼绕组同步发电机突然三相短路时，定子电流和转子电流中出现的分量与无阻尼绕组的情况相同。

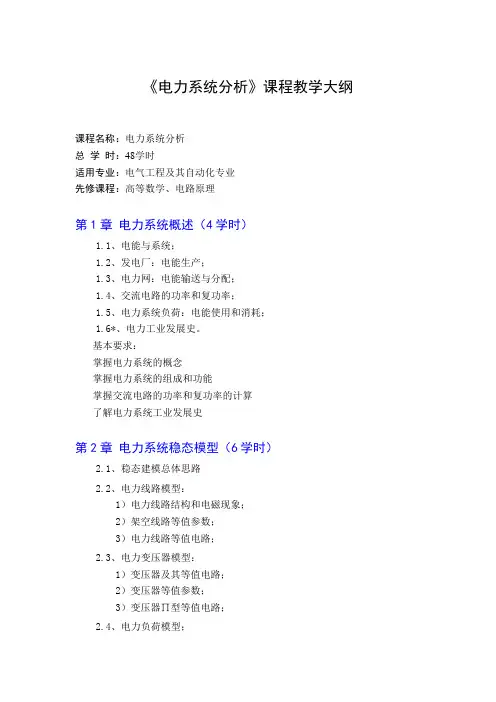

《电力系统分析》课程教学大纲课程名称：电力系统分析总学时：48学时适用专业：电气工程及其自动化专业先修课程：高等数学、电路原理第1章电力系统概述（4学时）1.1、电能与系统；1.2、发电厂：电能生产；1.3、电力网：电能输送与分配；1.4、交流电路的功率和复功率；1.5、电力系统负荷：电能使用和消耗；1.6*、电力工业发展史。

基本要求：掌握电力系统的概念掌握电力系统的组成和功能掌握交流电路的功率和复功率的计算了解电力系统工业发展史第2章电力系统稳态模型（6学时）2.1、稳态建模总体思路2.2、电力线路模型：1）电力线路结构和电磁现象；2）架空线路等值参数；3）电力线路等值电路；2.3、电力变压器模型：1）变压器及其等值电路；2）变压器等值参数；3）变压器∏型等值电路；2.4、电力负荷模型；2.5、电力系统等值电路与标么制。

基本要求：掌握电力线路结构及等值模型掌握变压器的等值模型和参数计算掌握电力负荷等值模型掌握电力系统等值电路及标幺制计算第3章电力系统潮流分析（8学时）3.1、简单电力系统潮流的分析：1）潮流基本概念；2）网络元件电压降落计算；3）网络元件功率损耗的计算；4）开式网潮流的人工计算；5）闭式网潮流的人工计算；3.2、网络矩阵和功率方程：1）网络方程；2）节点导纳矩阵；3）节点阻抗矩阵；4）功率方程；3.3、复杂电力系统潮流的计算机算法：1）潮流方程；2）潮流计算机解法的发展史；4）潮流计算的Newton－Raphson法；5）潮流计算的PQ分解法；基本要求：掌握潮流的概念和简单电力系统潮流的人工计算掌握网络矩阵和功率方程掌握复杂电力系统潮流的计算机算法第4章电力系统稳态运行和控制（6学时）4.1、无功功率与电压控制：1）电力系统的电压偏移；2）无功平衡与电压关系；3）电力系统的无功电源；4）现代大电网电压控制的基本原理；4.2、有功功率与频率控制：1）电力系统的频率偏移2）有功平衡与频率关系；3）现代大电网频率控制的基本原理；4.3、经济运行与控制：1）电力系统经济运行的基本概念；2）各类电厂间负荷的合理分配；3）经济调度的数学模型；4）等微增率准则；5）电力市场环境下的经济调度；基本要求：掌握无功功率的概念与电压控制的原理掌握有功功率的概念与频率控制的原理掌握经济运行的概念和经济调度的计算第5章电力系统暂态分析概论(2学时)5.1、电力系统暂态分析与稳态分析；5.2、电力系统暂态分析计算的目的；5.3、电力系统暂态分析计算的方法。

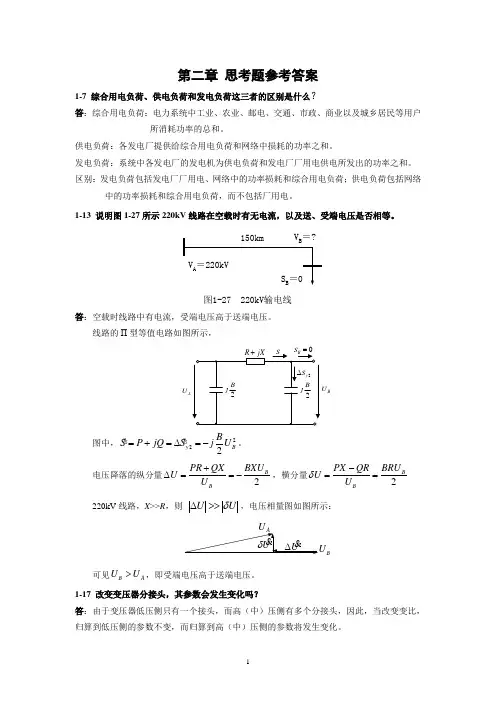

第二章 思考题参考答案1-7 综合用电负荷、供电负荷和发电负荷这三者的区别是什么？答：综合用电负荷：电力系统中工业、农业、邮电、交通、市政、商业以及城乡居民等用户所消耗功率的总和。

供电负荷：各发电厂提供给综合用电负荷和网络中损耗的功率之和。

发电负荷：系统中各发电厂的发电机为供电负荷和发电厂厂用电供电所发出的功率之和。

区别：发电负荷包括发电厂厂用电、网络中的功率损耗和综合用电负荷；供电负荷包括网络中的功率损耗和综合用电负荷，而不包括厂用电。

1-13 说明图1-27所示220kV 线路在空载时有无电流，以及送、受端电压是否相等。

图1-27 220k V 输电线答：空载时线路中有电流，受端电压高于送端电压。

线路的П型等值电路如图所示，U B图中，222y BB S P jQ S j U=+=∆=- 。

电压降落的纵分量2BBB X U P R Q X U U+∆==-，横分量2BBBR U P X Q R U U δ-==220kV 线路，X >>R ，则 U U δ∆>>，电压相量图如图所示：B可见B A U U >，即受端电压高于送端电压。

1-17 改变变压器分接头，其参数会发生变化吗？答：由于变压器低压侧只有一个接头，而高（中）压侧有多个分接头，因此，当改变变比，归算到低压侧的参数不变，而归算到高（中）压侧的参数将发生变化。

1-18 在升压和降压三相三绕组变压器中，哪一绕组的漏电抗很小，可视为零值？为什么？ 答：升压三绕组变压器低压绕组的漏抗很小，降压三绕组变压器中压绕组的漏抗很小。

三绕组变压器按三个绕组的排列方式分为升压结构和降压结构。

升压结构变压器的中压绕组最靠近铁芯，低压绕组居中，高压绕组在最外层；降压结构变压器的低压绕组最靠近铁芯，中压绕组居中，高压绕组在最外层。

以升压结构变压器为例，由于高、中压绕组相隔最远，二者间的漏抗最大，从而短路电压%)21(-k U 最大，而%)32(-k U 、%)13(-k U 较小，因此低压绕组的短路电压%)%%(21%)21()13()32(3----+=k k k k UUUU 最小，从而低压绕组的漏抗最小。

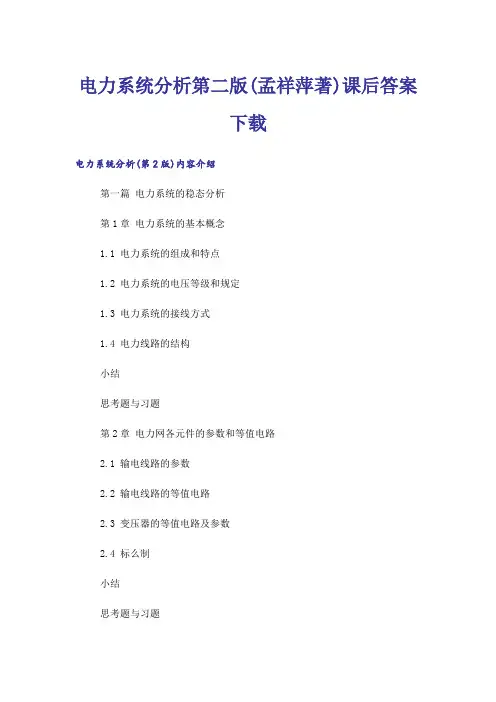

电力系统分析第二版(孟祥萍著)课后答案下载电力系统分析(第2版)内容介绍第一篇电力系统的稳态分析第1章电力系统的基本概念1.1 电力系统的组成和特点1.2 电力系统的电压等级和规定1.3 电力系统的接线方式1.4 电力线路的结构小结思考题与习题第2章电力网各元件的参数和等值电路2.1 输电线路的参数2.2 输电线路的等值电路2.3 变压器的等值电路及参数2.4 标么制小结思考题与习题第3章简单电力系统的潮流计算3.1 基本概念3.2 开式网络电压和功率分布计算3.3 简单闭式网络的电压和功率分布计算小结思考题与习题第4章电力系统的有功功率平衡与频率调整 4.1 概述4.2 自动调速系统4.3 电力系统的频率特性4.4 电力系统的频率调整4.5 电力系统中有功功率的平衡小结思考题与习题第5章电力系统的无功功率平衡与电压调整 5.1 电压调整的必要性5.2 电力系统的无功功率平衡5.3 电力系统的电压管理5.4 电压调整的措施小结思考题与习题第6章电力系统的经济运行6.1 电力系统负荷和负荷曲线6.2 电力系统有功功率负荷的经济分配6.3 电力网中的电能损耗6.4 降低电力网电能损耗的措施小结思考题与习题第二篇电力系统的电磁暂态第7章同步发电机的基本方程7.1 同步发电机的原始方程7.2 d、q、0坐标系统的发电机基本方程7.3 同步电机的稳态运行小结思考题与习题第8章电力系统三相短路的暂态过程8.1 短路的基本概念8.2 无限大功率电源供电系统的三相短路分析8.3 无阻尼绕组同步发电机突然三相短路的分析 8.4 计及阻尼绕组的同步电机突然三相短路分析 8.5 强行励磁对同步电机三相短路的影响小结思考题与习题第9章电力系统三相短路电流的实用计算9.1 交流分量电流初始值的计算9.2 起始次暂态电流和冲击电流的计算9.3 计算曲线法9.4 转移阻抗及电流分布系数小结思考题与习题第10章电力系统各元件的序阻抗和等值电路 10.1 对称分量法10.2 对称分量法在不对称故障分析中的应用10.3 同步发电机的负序和零序电抗10.4 异步电动机的负序电抗和零序电抗10.5 变压器的零序电抗10.6 架空输电线的零序阻抗10.7 电缆线路的零序阻抗10.8 电力系统的序网络小结思考题与习题第11章电力系统简单不对称故障的分析和计算 11.1 单相接地短路11.2 两相短路11.3 两相短路接地11.4 正序等效定则的应用11.5 非故障处电流和电压的计算11.6 非全相运行的分析计算小结思考题与习题第三篇电力系统的机电暂态第12章电力系统稳定性概述12.1 概述12.2 同步发电机组的转子运动方程12.3 简单电力系统的功角特性12.4 复杂电力系统的功角特性12.5 同步发电机自动调节励磁系统小结思考题与习题第13章电力系统静态稳定13.1 简单电力系统的静态稳定13.2 负荷的静态稳定13.3 小干扰法分析电力系统静态稳定13.4 自动调节励磁系统对静态稳定的影响 13.5 提高电力系统静态稳定的措施小结思考题与习题第14章电力系统暂态稳定14.1 电力系统暂态稳定概述14.2 简单电力系统的暂态稳定14.3 复杂电力系统暂态稳定的分析计算 14.4 提高电力系统暂态稳定性的措施14.5 电力系统的异步运行小结思考题与习题第四篇电力系统计算的计算机算法第15章电力网络的数学模型15.1 电力网络的基本方程式15.2 节点导纳矩阵及其算法15.3 节点阻抗矩阵及其算法小结思考题与习题第16章电力系统故障的计算机算法16.1 概述16.2 对称故障的计算机算法16.3 简单不对称故障的计算机算法小结思考题与习题第17章电力系统潮流计算的计算机算法 17.1 概述17.2 潮流计算的基本方程17.3 牛顿-拉夫逊法潮流计算17.4 pq分解法潮流计算小结思考题与习题第18章电力系统稳定的计算机算法18.1 简化模型的暂态稳定计算18.2 简化模型的静态稳定计算小结思考题与习题附录附录1 程序清单1.1 形成节点导纳矩阵1.2 形成节点阻抗矩阵1.3 对称故障的计算1.4 用计算曲线计算对称故障1.5 简单不对称故障的计算1.6 牛顿-拉夫逊法潮流计算1.7 户口分解法潮流计算1.8 分段法确定发电机转子摇摆曲线1.9 小干扰法判断系统的静态稳定附录2 短路电流周期分量计算曲线数字表参考文献电力系统分析(第2版)目录《电力系统分析(第2版)》是教育科学“十五”国家规划课题研究成果之一。

目录绪论 (1)第一章课程设计的目的及题目 (2)1.1课程设计的目的 (2)1.2课程设计的题目 (2)第二章元件参数的计算及等值电路 (4)2.1各元件参数标幺值的计算 (4)2.2画电力系统短路时的等值电路 (9)2.3等值电路简化过程 (9)第三章估算法求短路电流及功率 (11)3.1估算法求短路电流 (11)第四章提高思考 (12)4.1用标幺值表示等值电路的导纳矩阵 (12)4.2 P-Q分解法求解步骤： (14)4.3具体的有关运算： (14)4.4两种算法的优缺点： (15)课程设计总结 (16)参考文献 (17)附录 (17)附录A：完整的等值电路图 (17)附录B：参数计算的程序 (18)绪论短路是电力系统中最常见和最严重的一种故障。

所谓短路，是指电力系统正常情况以外的一切相与相之间或相与地之间发生通路的情况。

电力系统发生短路时，由于系统的总电阻抗大为减小，因此伴随短路所产生的基本现象是：电流剧烈增加，短路电流为正常工作电流的几十倍甚至几百倍，在大容量电力系统中发生短路时，短路电流可高达几万安甚至几十万安。

在电流急剧增加的同时，系统中的电压将大幅度下降，例如发生三相短路时，短路点的电压将降到零。

电力系统发生三相短路故障造成的危害性是最大的。

作为电力系统三大计算之一，分析与计算三相短路故障的参数更为重要。

设计示例是通过两种不同的方法进行分析与计算三相短路故障的各参数，进一步提高短路故障分析与计算的精度和速度，为电力系统的规划设计、安全运行、设备选择、继电保护等提供重要依据。

其计算分为两个方面：一方面是计算短路时间(t=0)短路电流周期分量的有效值，该电流一般称为起始次暂态电流，以I''表示(其中包括无限大容量电源的三相短路电流周期分量有效值的计算)；另一方面是考虑周期分量衰减时，在三相短路的暂态过程中不同时刻短路电流周期分量有效值的计算—运算曲线法。

前者用于校验断路器的断开容量和继电保护整定计算中，后者用于电气设备的热稳定校验和继电保护整定计算。
