实验指导书-化学气相沉积

金属的化学气相沉积金属的化学气相沉积（Chemical Vapor Deposition，CVD）是一种在气态条件下将金属原子或分子沉积到固体表面的技术。

它被广泛应用于制备薄膜、涂层和纳米结构材料等领域。

本文将介绍CVD技术的原理、应用和发展趋势。

一、CVD技术的原理CVD技术是利用化学反应使金属基底表面吸附、扩散和沉积金属原子或分子，形成所需的薄膜结构。

其原理主要包括以下几个步骤：1. 催化剂的沉积：在化学气相反应之前，金属基底表面通常需要沉积一层适当的催化剂，例如铂、钼等。

这些催化剂能够提供反应所需的活性位点，促进金属原子或分子的吸附和反应。

2. 气相反应：金属前驱体通常以气态形式供应，通过载气传送到反应室中。

在反应室中，金属前驱体与携带着反应气体的载气发生气相反应，生成金属原子或分子。

3. 表面吸附和扩散：金属原子或分子在反应室中沿着气流流动到达基底表面，然后通过表面吸附和扩散到达最终位置。

这一过程受到温度、气流速度等条件的影响。

4. 沉积和形成薄膜：金属原子或分子在基底表面发生堆积，形成一层致密的金属薄膜。

通过控制反应条件，可以实现不同的沉积速率和沉积形貌。

二、CVD技术的应用CVD技术在材料科学和工程中有着广泛的应用。

以下是一些典型的应用领域：1. 薄膜制备：CVD技术被广泛应用于薄膜的制备。

例如，通过金属CVD可以制备金属氧化物薄膜、金属碳化物薄膜等。

这些薄膜在光电子器件、化学传感器等领域有着重要的应用。

2. 导电性涂层：CVD技术可以制备高导电性的涂层，例如金属薄膜和导电聚合物薄膜。

这些涂层可以应用于防腐、导电材料和电磁屏蔽等领域。

3. 纳米结构制备：CVD技术还可以用于制备纳米结构材料。

例如，金属纳米颗粒可以通过金属CVD在纳米模板中制备，用于制备纳米电子器件、催化剂等。

4. 光学涂层：CVD技术可以制备光学薄膜、反射镜和滤光片等。

这些涂层在光学器件和激光器件中起到重要作用。

三、CVD技术的发展趋势CVD技术在过去几十年中取得了重要进展，但仍存在一些挑战和待改进的地方。

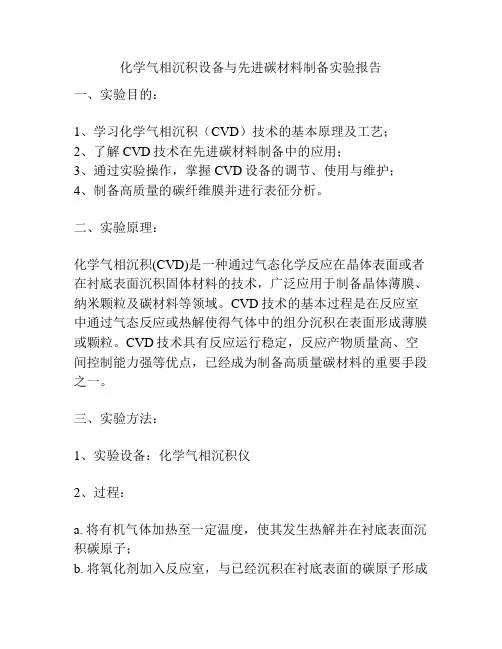

化学气相沉积设备与先进碳材料制备实验报告
一、实验目的：
1、学习化学气相沉积（CVD）技术的基本原理及工艺；
2、了解CVD技术在先进碳材料制备中的应用；
3、通过实验操作，掌握CVD设备的调节、使用与维护；
4、制备高质量的碳纤维膜并进行表征分析。

二、实验原理：
化学气相沉积(CVD)是一种通过气态化学反应在晶体表面或者在衬底表面沉积固体材料的技术，广泛应用于制备晶体薄膜、纳米颗粒及碳材料等领域。

CVD技术的基本过程是在反应室中通过气态反应或热解使得气体中的组分沉积在表面形成薄膜或颗粒。

CVD技术具有反应运行稳定，反应产物质量高、空间控制能力强等优点，已经成为制备高质量碳材料的重要手段之一。

三、实验方法：
1、实验设备：化学气相沉积仪
2、过程：
a. 将有机气体加热至一定温度，使其发生热解并在衬底表面沉积碳原子；
b. 将氧化剂加入反应室，与已经沉积在衬底表面的碳原子形成
氧化反应，生成氧化碳材料。

3、实验步骤：
a. 将衬底样品放置于反应室，加热至一定温度；
b. 将有机气体通入反应室，控制气体流量及温度；
c. 在适当的时间加入氧化剂，使生成氧化碳材料。

四、实验结果及分析：
通过实验制备的高质量碳纤维膜可以通过各种表征手段来进行测定，例如扫描电子显微镜(SEM)、透射电子显微镜(TEM)、红外光谱仪(IR)、拉曼光谱仪(Raman)等。

对制备的具体方案进行优化，可以获得更高质量的碳材料，并且可以开展相应的研究，例如制备不同形态的碳材料、探究其应用于储能等领域的性能等方面。

PECVD作业指导书PECVD（Plasma Enhanced Chemical Vapor Deposition）被广泛应用于半导体、微电子和涂层行业，用于制备高品质的薄膜材料。

本文将介绍PECVD的基本原理，工作过程以及在不同领域的应用。

一、基本原理PECVD是一种基于化学气相沉积的薄膜制备技术，其核心原理是利用等离子体激活气体分子，在较低的温度下生成和沉积薄膜。

其主要步骤包括气体进样、气体激活、离子束加速和沉积薄膜。

通常，PECVD系统由真空室、进气系统、高频发生器和沉积室等部分组成。

二、工作过程1. 气体进样：待沉积的薄膜材料会以气体形式通过进气系统输入到PECVD系统中。

常用的气体包括硅烷、氨气、二甲基酮等。

2. 气体激活：高频发生器产生的高频电场作用下，原质子分解为阳极、阴极和自由电子，形成等离子体。

等离子体释放出的电子和原子之间发生碰撞，激活气体分子。

3. 离子束加速：在等离子体激活气体的作用下，离子在电场的作用下被加速，形成离子束。

离子束的能量和速度决定了薄膜生长的速度和质量。

4. 沉积薄膜：离子束撞击基片表面，使原子重新排列并沉积在基片上，形成薄膜。

具体沉积过程中，离子以电子作为中间体，通过吸附、解离和重组等反应形成化学键。

三、应用领域1. 半导体工业：PECVD被广泛应用于半导体器件的制造中。

例如，可以使用PECVD在晶圆上沉积硅氮氧化物作为绝缘层，或者沉积多晶硅用于构建晶体管等。

2. 微电子工业：PECVD可以在平板显示器、光伏电池和传感器等微电子器件的制造过程中发挥重要作用。

例如，PECVD可用于制备SiNx和SiOx薄膜用于光学薄膜和阻隔层。

3. 涂层工业：PECVD还被应用于不同类型的涂层，例如防反射涂层、耐磨涂层和阻隔膜等。

通过控制沉积参数，可以调节薄膜的光学、电学和机械性能，以满足不同的应用需求。

总之，PECVD作为一种重要的化学气相沉积技术，在半导体、微电子和涂层领域发挥着重要作用。

实验一__薄层板的制备(1)本实验旨在通过化学气相沉积方法制备薄层板，了解和掌握化学气相沉积的原理及操作技能。

一、实验原理化学气相沉积（Chemical Vapor Deposition，CVD）是一种将气态反应物转化为固态薄膜的方法。

该方法在材料制备、表面修饰、小尺寸电子器件制备等方面都有广泛应用。

通常采用的CVD方法有低压化学气相沉积、物理气相沉积、等离子体增强化学气相沉积等。

本实验使用低压化学气相沉积制备薄层板。

低压CVD的基本流程：将载体材料（即基板）放入反应室中升温，同时在气氛中输入一组或多组反应气体分子和惰性气体，分别吸附在载体表面并反应生成所需材料的原子、离子、分子等。

这些反应物聚集在载体表面形成薄膜。

薄膜的厚度和形貌随沉积时间、温度、反应气氛等因素的改变而变化。

二、实验操作流程1. 实验装置（1）反应装置：低压化学气相沉积装置。

（2）实验前：装置清洁处理后，将基板置于真空容器中。

（3）实验液体：高纯度卤化物等。

（4）惰性气体：氩气，纯度99.99％。

（5）试剂玻璃器皿：瓶塞、漏斗、容量瓶、滴管、蒸馏水瓶等。

（6）辅助设备：磁力搅拌器、干燥箱等。

2. 薄层板制备步骤（1）实验前准备工作(1)清洁基板：将基板在超声波清洗机中置于慢速运转的槽中，并加入适量去离子水，清洗15~20min，然后放到风干箱中干燥60min。

(2)制备工艺参数：根据所需的薄层板性质确定制备工艺参数，包括反应气氛、反应温度、反应时间、反应压力等。

(1)将清洗干燥后的基板放入CVD反应容器中，拉上抽真空开关。

(2)将反应气氛（如HCl、Hg、Ar）加入反应容器，反应气氛的选择取决于所需的薄层板材料。

(3)设定反应温度、反应时间和反应压强，并开始反应。

(4)反应结束后，将反应器中的基板取出，用氮气吹干并在真空环境下放置30min。

（3）检测薄层板性能检测薄层板的性质，包括薄层板的厚度、形貌、元素组成等。

三、实验注意事项(1)操作环境：应放置于通风、开阔的实验室中。

化学气相法沉积聚合物一、化学气相沉积（CVD）原理1. 基本概念- 化学气相沉积是一种通过气态先驱体在高温、等离子体或其他能量源的作用下发生化学反应，在基底表面沉积出固态薄膜的技术。

对于聚合物的化学气相沉积，先驱体通常是含有碳、氢等元素的有机化合物。

- 在CVD过程中，气态先驱体被输送到反应室中，在基底表面或靠近基底的区域发生分解、聚合等反应，从而形成聚合物薄膜。

2. 反应条件- 温度：不同的先驱体和反应体系需要不同的温度条件。

一般来说，较高的温度有助于先驱体的分解和反应的进行，但对于一些对温度敏感的基底或聚合物结构，需要精确控制温度以避免基底的损坏或聚合物的过度分解。

例如，某些有机硅先驱体在300 - 500°C的温度范围内可以有效地沉积硅基聚合物薄膜。

- 压力：反应室中的压力也是一个关键因素。

低压CVD（LPCVD）和常压CVD （APCVD）是常见的两种压力条件。

LPCVD通常在较低的压力（1 - 100 Pa）下进行，能够提供较好的薄膜均匀性和纯度，因为在低压下，气态分子的平均自由程较长，反应产物更容易扩散离开反应区域。

APCVD则在常压（约101.3 kPa）下进行，设备相对简单，但可能会存在薄膜均匀性较差的问题。

- 载气：载气用于将气态先驱体输送到反应室中。

常用的载气有氮气（N₂）、氩气（Ar）等惰性气体。

载气的流速会影响先驱体在反应室中的浓度分布，进而影响聚合物的沉积速率和薄膜质量。

二、聚合物沉积的先驱体1. 有机硅先驱体- 如四甲基硅烷（Si(CH₃)₄）等有机硅化合物是常用的先驱体。

在CVD过程中，四甲基硅烷在高温下会发生分解反应，硅 - 碳键断裂，释放出甲基基团，然后硅原子之间相互连接形成硅基聚合物的骨架结构。

反应式大致为：Si(CH₃)₄→Si + 4CH₃（高温分解），随后硅原子发生聚合反应形成聚合物。

- 有机硅先驱体沉积得到的聚合物具有良好的热稳定性、化学稳定性和电绝缘性等特点，在电子、航空航天等领域有广泛的应用。

PECVD标准作业指导书1. 目的该标准作业指导书旨在指导操作人员正确进行PECVD（等离子增强化学气相沉积）工艺，确保设备的安全和产品的质量。

2. 适用范围本标准作业指导书适用于所有使用PECVD工艺的设备和产品。

3. 安全要求- 在操作PECVD设备时，必须穿戴适当的个人防护装备，包括但不限于安全眼镜、防护手套和工作服。

- 在操作前，需要对设备进行全面的安全检查，确保设备正常运作并且没有安全隐患。

- 禁止在操作时使用不符合要求的物品，以免引起危险或质量问题。

4. 操作步骤- 开机前检查：检查PECVD设备的各个部件是否完好，确保真空泵、气体流控制系统、加热系统等均正常运转。

- 处理前准备：将待处理的衬底清洗干净并放置在PECVD反应腔中。

- 气体处理：根据工艺要求设置气体流量和流程，确保设备内气体的稳定和纯度。

- 处理参数设置：根据要求设置反应腔的温度、压力、沉积时间等参数。

- 处理结束：待沉积结束后，关闭气体供给和真空泵，将处理后的产品取出并进行必要的后续工艺。

5. 质量控制- 在进行PECVD处理前需要进行质量控制样品的测试，确保设备的稳定性和处理的产品质量符合要求。

- 在处理过程中需要定期检测设备的气体流量、温度、压力等参数，发现异常情况及时进行调整。

- 处理结束后，需要对产品进行外观和性能检测，确保产品质量符合要求。

6. 后续处理- 处理结束后，需要将设备做必要的清洁和维护，确保下次操作的安全和质量。

- 如有异常情况发生，需要及时记录并向相关部门汇报，以便进行故障排除和改进。

7. 相关记录- 操作人员应当及时记录每次PECVD处理的工艺参数、产品质量、设备状态、异常情况等，以供后续追溯和分析。

8. 责任分工- 设备操作人员负责具体的操作过程和设备维护，同时要确保操作安全和产品质量。

- 监督员负责监督操作过程，确保操作符合标准作业指导书的要求，并且做好相应记录和报告。

9. 总结本标准作业指导书介绍了PECVD操作的基本要求和步骤，并指导了在操作过程中应注意的安全和质量控制问题。

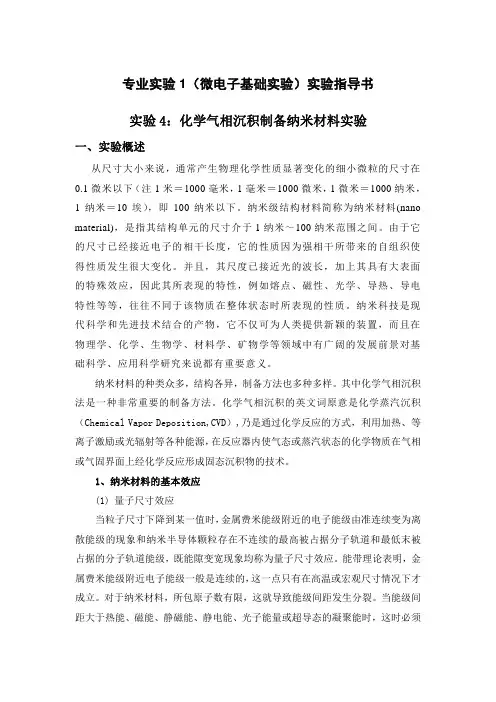

专业实验1（微电子基础实验）实验指导书实验4：化学气相沉积制备纳米材料实验一、实验概述从尺寸大小来说，通常产生物理化学性质显著变化的细小微粒的尺寸在0.1微米以下（注1米＝1000毫米，1毫米＝1000微米，1微米＝1000纳米，1纳米＝10埃），即100纳米以下。

纳米级结构材料简称为纳米材料(nano material)，是指其结构单元的尺寸介于1纳米～100纳米范围之间。

由于它的尺寸已经接近电子的相干长度，它的性质因为强相干所带来的自组织使得性质发生很大变化。

并且，其尺度已接近光的波长，加上其具有大表面的特殊效应，因此其所表现的特性，例如熔点、磁性、光学、导热、导电特性等等，往往不同于该物质在整体状态时所表现的性质。

纳米科技是现代科学和先进技术结合的产物，它不仅可为人类提供新颖的装置，而且在物理学、化学、生物学、材料学、矿物学等领域中有广阔的发展前景对基础科学、应用科学研究来说都有重要意义。

纳米材料的种类众多，结构各异，制备方法也多种多样。

其中化学气相沉积法是一种非常重要的制备方法。

化学气相沉积的英文词原意是化学蒸汽沉积（Chemical Vapor Deposition,CVD）,乃是通过化学反应的方式，利用加热、等离子激励或光辐射等各种能源，在反应器内使气态或蒸汽状态的化学物质在气相或气固界面上经化学反应形成固态沉积物的技术。

1、纳米材料的基本效应(1)量子尺寸效应当粒子尺寸下降到某一值时，金属费米能级附近的电子能级由准连续变为离散能级的现象和纳米半导体颗粒存在不连续的最高被占据分子轨道和最低末被占据的分子轨道能级，既能隙变宽现象均称为量子尺寸效应。

能带理论表明，金属费米能级附近电子能级一般是连续的，这一点只有在高温或宏观尺寸情况下才成立。

对于纳米材料，所包原子数有限，这就导致能级间距发生分裂。

当能级间距大于热能、磁能、静磁能、静电能、光子能量或超导态的凝聚能时，这时必须要考虑量子尺寸效应，这会导致纳米材料磁、光、声、热、电以及超导电性与宏观特性有着显著的不同。
