地下连续墙施工方法地下连续墙是一种常见的基础工程施工方法，用于支护和加固地下结构。
它能够有效地避免土体坍塌、地基下沉等问题，确保工程的安全和稳定。
本文将介绍几种常用的地下连续墙施工方法。
一、悬臂连续墙施工方法悬臂连续墙是指先建立支撑结构，再进行土方开挖的连续墙施工方法。
其施工步骤如下：1. 安装支撑结构：先施工支撑结构，如钢支撑框架等，确保施工现场的稳定和安全。
2. 土方开挖：在支撑结构的基础上，进行土方开挖作业。
开挖的土方要根据设计要求逐层进行支护，防止土方坍塌。
3. 构筑连续墙：在土方开挖后，使用混凝土等材料逐层构筑起连续墙结构，确保墙体的稳定。
悬臂连续墙施工方法具有施工速度快、支撑结构简单等特点，适用于基坑开挖较深的工程。
二、土钉墙施工方法土钉墙是以土钉和混凝土为主要材料的连续墙结构，常用于土质较松软的地层。
其施工步骤如下：1. 钻孔：在地下连续墙的设计位置进行钻孔，将土钉嵌入地下，通常深度要达到设计要求。
2. 固结土钉：用特定的材料灌浆钻孔，将土钉与土壤牢固地连接在一起。
3. 构筑连续墙：在土钉灌浆固结后，使用混凝土等材料进行墙体的施工。
可以选择直接浇筑混凝土，也可以使用预制板进行施工。
土钉墙施工方法对地层要求较低，是一种经济且可行的地下连续墙施工方法。
三、挖孔桩墙施工方法挖孔桩墙是以钢筋混凝土桩为主要材料的连续墙结构，常用于边坡支护等场合。
其施工步骤如下：1. 钻孔：在地下连续墙的设计位置进行钻孔，将桩基部开始钻孔至设计深度。
2. 立筒炮击法：通过在线架设的管线和竖井，使用油麻石、黄土或水泥土等材料对钻孔进行填充和固结。
3. 构筑连续墙：在桩孔的基础上，使用钢筋和混凝土进行连续墙的施工，确保墙体的牢固性。
挖孔桩墙施工方法适用于复杂地层，其施工过程较为复杂，但可以实现较高的支撑效果。
总结：地下连续墙的施工方法多种多样，可以根据具体工程的需要选择适合的方法。
悬臂连续墙、土钉墙和挖孔桩墙都是常用的地下连续墙施工方法，每种方法都具有其特点和适用范围。
地下连续墙的施工工艺流程及注意事项地下连续墙是一种用于深基坑支护的常见工程结构，具有抗倾覆能力强、刚度大、施工周期短等优点。
在进行地下连续墙的施工工艺流程时，需要注意一些关键点和细节。
本文将详细介绍地下连续墙的施工工艺流程及注意事项。
一、地下连续墙的施工工艺流程：1. 基坑开挖：首先根据设计要求和现场实际情况进行基坑开挖。
开挖深度应根据工程需要和土层情况合理确定，并在开挖过程中及时进行土质分析，确保基坑的稳定性。
2. 基坑支护：在基坑开挖后，需要进行基坑支护，以防止土体坍塌和基坑变形。
常用的基坑支护方式有钢支撑、混凝土支撑等，根据具体情况选择合适的支护方式。
3. 连续墙桩施工：在基坑支护完成后，开始进行连续墙桩的施工。
连续墙桩是地下连续墙的主要承载结构，其施工质量直接影响地下连续墙的稳定性和使用寿命。
施工时需根据设计要求进行桩身的钢筋布置和混凝土浇筑，确保桩身的强度和稳定性。
4. 连续墙槽挖掘：连续墙桩施工完毕后，进行连续墙槽的挖掘。
连续墙槽的挖掘应根据设计要求和土层情况进行，保证连续墙槽的形状和尺寸符合设计要求。
5. 连续墙钢筋制作和安装：连续墙槽挖掘完成后，开始进行连续墙钢筋的制作和安装。
连续墙钢筋的制作应按照设计要求进行，确保钢筋的质量和强度。
安装时应注意保持钢筋的垂直度和水平度，确保连续墙的稳定性。
6. 连续墙混凝土浇筑：连续墙钢筋安装完毕后，进行连续墙的混凝土浇筑工作。
在浇筑过程中，应注意浇筑速度和浇筑质量，确保混凝土的均匀性和密实性。
7. 连续墙养护：连续墙混凝土浇筑完成后，进行连续墙的养护工作。
养护时间一般为7-14天，养护期间应保持墙体湿润，防止龟裂和温度变化对墙体产生不利影响。
二、地下连续墙施工的注意事项：1. 施工人员应熟悉施工工艺流程，按照规范要求进行施工，确保施工质量。
2. 基坑开挖前需进行地质勘察，了解土层情况和地下水位，以便合理确定基坑支护方式和施工工艺。
3. 连续墙桩的施工应保持桩身的垂直度和水平度，避免出现偏斜或倾斜现象。
地下连续墙施工工艺流程及施工方法一、施工工艺流程1.环境准备：清理施工现场，确保场地整洁，清除垃圾和杂物，确保施工区域安全。
2.布置标高控制点和测量线：根据设计图纸确定墙体的标高控制点，并通过测量线将其用线方式标注出来，为后续施工提供准确的参考。
3.挖掘基坑：根据地下连续墙的深度和宽度要求，进行基坑的挖掘作业。
挖掘过程中要注意土方的坍塌和凿岩带来的风险，采取相应的支护措施。
4.做好基底处理：清除基坑底部的杂物，进行地面水平度调整，确保基底的平整度和平面度满足要求。
5.悬挂护壁：根据设计要求，将合适的悬挂护壁安装到基坑内，以防止土方坍塌。
6.钢筋绑扎：根据设计图纸要求进行钢筋的绑扎作业。
绑扎钢筋时要注意组织性能、尺寸和材料。
7.浇筑混凝土：根据施工进度和设计要求，进行混凝土的浇筑。
浇筑时要注意控制浇筑厚度、均匀浇筑和振捣等。
8.连续浇筑：在其中一段墙内完成一次浇筑后，及时进行下一段墙体的浇筑，以实现墙体的连续性。
9.断筑面处理：在混凝土完全凝固后，对断筑面进行整理、抹平，保证边缘的垂直度、平直度和表面平整度满足设计要求。
二、施工方法1.钻孔灌注桩法：首先进行钻孔，然后通过钢筋灌注混凝土的方式形成墙体。
该方法适用于较大深度和宽度的连续墙施工。
2.连续墙板桩法：在挖掘基坑时，先逐段开挖，然后在每一节挖掘完成后，使用钢板桩组装起来，形成连续墙体。
该方法适用于局部边坡稳定性差的施工。
3.劈凿法：使用劈凿机具将土方劈凿成一段一段的墙体。
该方法适用于较浅的挖掘深度。
4.挖孔灌浆墙法：首先进行孔洞钻探，然后将注浆材料注入孔洞形成墙体。
该方法适用于较小的工程及地质条件不稳定的地区。
以上介绍了地下连续墙施工的工艺流程及施工方法。
在施工过程中要注意安全措施，合理安排施工进度，确保施工质量。
地下连续墙的施工工艺
地下连续墙是一种常用的地下工程结构，它通常用于围堰、挡土墙、隧道和基坑等工程中。
地下连续墙的施工工艺如下：
1. 基础处理：地下连续墙施工前，需要对场地进行基础处理。
一般情况下，需要清除场地上的杂物和障碍物，然后进行地面平整、压实和表面处理。
2. 建立导墙：在地下连续墙施工前，需要先建立导墙，用以指导墙板的定位和挖掘。
导墙通常使用钢桩或混凝土梁构成，其位置和高度应依据设计要求进行设置。
3. 开挖：开挖是地下连续墙施工的关键步骤，其目的是挖掘出地下墙的基础和墙板。
挖掘工作一般使用挖掘机进行，同时需要注意挖掘机的深度和角度，以避免损坏导墙或挖掘过度。
4. 安装钢筋：在地下连续墙的基础和墙板上，需要安装钢筋来增强其强度和稳定性。
钢筋布置应按照设计要求进行，在固定钢筋时要确保其位置和间距的准确性。
5. 浇筑混凝土：钢筋安装完成后，需要进行混凝土的浇筑。
混凝土应按照设计配合比进行配制，在浇筑时需要注意混凝土的均匀性和密实度。
6. 安装支撑墙：当混凝土达到一定强度后，需要安装支撑墙来支撑地下连续墙的稳定。
支撑墙可以使用钢板或混凝土板构成，其位置和高度应按照设计要求进行设置。
7. 移除导墙和支撑墙：当地下连续墙完全固结后，需要移除导墙和支撑墙。
移除时需要注意不要影响地下连续墙的稳定性和安全性。
通过上述步骤，地下连续墙的施工工艺就完成了。
在施工过程中，需要注意安全、质量和环保等方面的要求，以确保工程质量和施工安全。
地下连续墙基础施工工艺1.导墙施工（1）用泥浆护壁挖槽的地下连续墙应先构筑导墙，导墙又称导向槽或护井。
（2）导墙的材料、平面位置、形式、埋置深度、墙体厚度、顶面高程应符合设计要求。
当设计无要求时，应符合下列规定。
①导墙宜采用钢筋混凝土构筑，混凝土等级宜不低于C20。
②导墙的平面轴线应与地下连续墙平行，两导墙的内侧间距宜比地下连续墙体厚度大40～60mm。
③导墙断面形式应根据土质情况确定，可采用板形或倒形。
④导墙底端埋入土体内深度宜大于1m。
基底土层应夯实。
导墙顶端应高出地下水位，墙后填土应与墙顶齐平，导墙顶面应水平，内墙面应竖直。
⑤导墙支撑间距宜为1.0～1.5m。
（3）混凝土导墙施工应符合下列规定。
①导墙分段现浇时，段落划分应与地下连续墙划分的节段错开。
②安装预制导墙段时，必须保证连接处质量，防止渗漏。
③混凝土导墙在浇筑及养护期间，重型机械、车辆不得在附近作业、行驶。
2.成槽地下连续墙的成槽施工，应根据地质条件和施工条件选用挖槽机械，并采用间隔式开挖，一般地质条件应间隔一个单元槽段。
挖槽时，抓头中心平面应与导墙中心平面吻合。
挖槽过程中观察槽壁变形、垂直度、泥浆液面高度，并应控制抓斗上下运行速度。
当发现较严重坍塌时，应及时将机械设备提出，分析原因，妥善处理。
槽段挖至设计高程后，应及时检查槽位、槽深、槽宽和垂直度，合格后方可进行清底。
清底应自底部抽吸并及时补浆，沉淀物淤积厚度不得大于100mm。
3.清底槽段挖至设计高程后，应及时检查槽位、槽深、槽宽和垂直度，合格后方可进行清底。
当用正循环成槽时，则将钻头提离槽底200mm左右进行空转，中速压入相对密度1.05～1.10的稀泥浆，把槽内悬浮渣及稠泥浆置换出来。
当采用自成泥浆成槽，终槽后，可使钻头空转不进尺，同时射水，待排出泥浆相对密度降到1.10左右即合格。
4.接头地下连续墙接头施工应符合下列要求。
（1）锁口管应能承受灌注混凝土时的侧压力，且不得产生位移。
地下连续墙施工工艺流程
《地下连续墙施工工艺流程》
地下连续墙是一种用于地基加固和护坡支护的工程技术，主要用于地下结构的支撑和保护。
地下连续墙施工工艺流程一般包括以下几个步骤：
1.方案设计：根据工程需求和现场情况，进行地下连续墙的方
案设计，确定墙体的长度、宽度、深度和材料等参数。
2.基坑开挖：在确定的位置开挖基坑，根据设计要求控制基坑
的尺寸和坡度，确保基坑的稳定性和安全性。
3.钢筋加工：根据设计要求，采用钢筋机加工预制的钢筋笼，
根据墙体的长度和深度进行预制。
4.模板安装：在基坑内部围搭模板支撑结构，确保墙体的垂直
度和平整度，同时进行模板的固定和加固。
5.混凝土浇筑：在模板内部进行混凝土浇筑，根据设计要求进
行混凝土的配料和浇筑工艺，确保墙体的强度和密实性。
6.钢筋安装：在浇筑混凝土后，按设计要求安装预制的钢筋笼，确保墙体的整体性和抗风压性能。
7.模板拆除：经过混凝土养护后，拆除模板支撑结构，进行墙
体的后续处理和养护。
综上所述，地下连续墙施工工艺流程涉及到钢筋加工、基坑开挖、模板安装、混凝土浇筑、钢筋安装和模板拆除等步骤，在施工过程中需严格遵守规范和安全操作规程，确保施工质量和安全。
地下连续墙的施工工艺流程
《地下连续墙的施工工艺流程》
地下连续墙是一种用于地下结构支护和地下水控制的重要工程结构。
它在地铁工程、基坑工程、桥梁基础等领域都有着广泛的应用。
地下连续墙的施工工艺流程十分复杂，需要经过多道工序才能完成。
下面就为大家介绍地下连续墙的施工工艺流程。
1. 基坑开挖：首先需要对工程现场进行基坑的开挖，将地下的土壤和岩石挖掘出来，为地下连续墙的施工做好准备。
2. 墙体布筋：在基坑内侧对墙体进行布筋工序，即根据设计要求在地下连续墙的位置设置钢筋骨架，以增强墙体的承载能力。
3. 浇筑混凝土：接下来是浇筑混凝土，将混凝土通过泵车等设备送入基坑内，填充到墙体布筋内部形成一体化的连续墙体结构。
4. 后续工序：在混凝土浇筑完成后，还需要进行墙体的养护处理、墙体表面的抹灰和防水处理等后续工序，确保地下连续墙的质量和稳定性。
总的来说，地下连续墙的施工工艺流程包括基坑开挖、墙体布筋、混凝土浇筑以及后续工序等多道工序。
每一个工序都需要严格按照规范进行操作，以确保地下连续墙的质量和安全性。
在实际工程中，施工人员需要密切配合，严格把控每一个环节，才能保证地下连续墙的施工质量。
地下连续墙施工工艺流程及施工方法一、施工工艺流程1.地面准备工作2.孔洞钻孔根据设计要求，对地下连续墙的施工位置进行钻孔。
钻孔可以采用旋挖钻机、盾构机等设备进行，根据工程情况选择合适的钻孔设备。
3.孔洞清理将钻孔中的泥土、岩石等杂物进行清理，确保孔洞干净，便于后续施工。
4.钢筋安装根据设计要求，在孔洞内安装钢筋。
钢筋的位置、数量和规格要符合设计要求，保证地下连续墙的承载力和稳定性。
5.浇筑混凝土在钢筋安装完成后，需将混凝土浇筑至孔洞中，填满孔洞。
在浇筑混凝土的过程中需要注意控制混凝土流动速度和压实度，确保混凝土均匀地填充孔洞。
6.表面处理7.防水处理根据设计要求和地下连续墙的用途，对墙面进行防水处理。
可以采用涂刷防水材料、安装防水膜等方法，有效地防止水的渗透。
8.施工记录和验收在施工过程中需要做好施工记录，记录下施工质量和工程进展情况。
施工完成后，需要进行验收，确保地下连续墙的质量符合要求。
二、施工方法1.旋挖法旋挖法是地下连续墙施工中常用的一种方法。
首先使用旋挖钻机进行孔洞钻孔，再将钢筋安装至孔洞中，最后通过旋挖钻机进行混凝土的浇筑。
旋挖法具有施工速度快、质量稳定等优点，适用于较大规模的地下连续墙施工。
2.盾构法盾构法也是地下连续墙施工中常用的方法之一，适用于软土地质条件下的施工。
盾构机通过推进管片的方式进行孔洞的钻孔和混凝土的浇筑。
盾构法具有施工速度快、对环境的影响小等优点，适用于需要考虑沿线建筑物的地下连续墙施工。
3.钻孔灌注桩法钻孔灌注桩法是一种将钻孔和混凝土浇筑结合在一起的施工方法。
通过钻孔钻取孔洞，再通过灌注混凝土的方式形成地下连续墙。
钻孔灌注桩法具有施工工序简单、适用于不同地质条件下的优点，是一种灵活性较高的施工方法。
综上所述，地下连续墙的施工工艺流程包括地面准备工作、孔洞钻孔、孔洞清理、钢筋安装、浇筑混凝土、表面处理、防水处理和施工记录、验收等。
而施工方法包括旋挖法、盾构法和钻孔灌注桩法等。

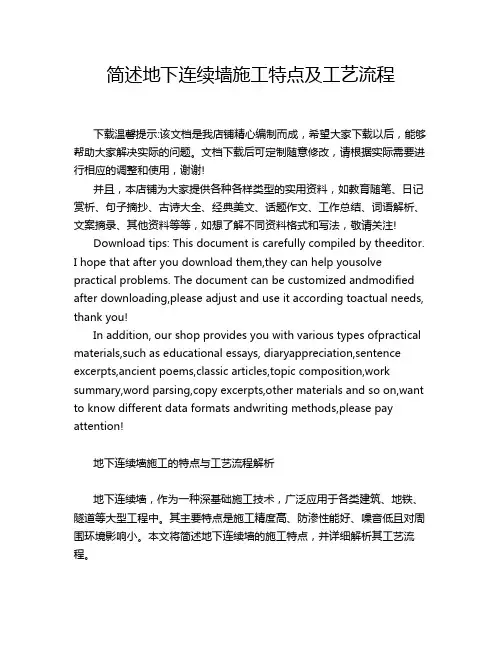

简述地下连续墙施工特点及工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!地下连续墙施工的特点与工艺流程解析地下连续墙，作为一种深基础施工技术，广泛应用于各类建筑、地铁、隧道等大型工程中。
地下连续墙施工方法浅层连续墙一般适用于较浅的土体层。
以下是常见的浅层连续墙施工方法：1.钻孔灌注桩法：首先进行钻孔，将钢筋套入孔中，并注入混凝土，形成连续墙体。
钻孔灌注桩法施工快速、适用性强，可以适应各种土层和地质条件。
2.预制一体化墙板法：先在地面预制墙板，再将其连续沉入土中，形成连续墙体。
预制一体化墙板法施工简单、快速，适用于较浅的土体层。
3.地下连续桩壁法：通过连续成孔，然后在孔内灌注砂浆或混凝土，形成连续墙体。
地下连续桩壁法施工周期短，对周围土体扰动小。
深层连续墙一般适用于较深的土体层，可以支撑更大的土压力。
以下是常见的深层连续墙施工方法：1.地下连续墙钻孔挖土法：首先进行钻孔，然后通过土层挖掘机进行土方开挖，再以适当方式加固钢筋和进行混凝土灌注，形成连续墙体。
地下连续墙钻孔挖土法施工适用性好，可以适应各种土层和地质条件。
2.地下连续墙箱梁法：先在地面将钢筋和箱梁预制好，再通过挖土机将箱梁连续推入土中，形成连续墙体。
地下连续墙箱梁法施工周期短，适用于较深的土体层。
3.预制混凝土墙块法：先在地面预制混凝土墙块，再通过特殊的设备将其连续推入土中，形成连续墙体。
预制混凝土墙块法施工简单，适用于较深的土体层。
无论是浅层连续墙还是深层连续墙的施工，都需要注意以下几个方面：1.土体处理：在施工前需要充分了解工程现场的地质情况，选择合适的施工方法和土体处理工艺，以确保连续墙的稳定性。
2.施工设备：根据工程的规模和特点，选择合适的施工设备和工具，保证施工过程的安全和高效。
3.材料选择：根据工程现场的地质情况和设计要求，选择合适的材料，如混凝土、钢筋等，以确保连续墙的强度和耐久性。
4.施工质量控制：在施工过程中，严格按照设计要求和施工规范进行施工，进行质量检查和测试，保证连续墙的施工质量。
当然，地下连续墙施工还需要考虑现场环境、施工工期等各种因素，并且应进行专业性的方案设计和施工管理，以确保工程的顺利进行和施工质量的高标准达标。
地下连续墙施工工艺2.1 工艺流程（见图 1）2.2 导墙施工2.2.1 导墙的结构形式预制钢筋-混凝土结构。
导墙的位置、尺寸准确与否直接决定地下连续墙的平面位置和墙体尺寸能否满足设计要求。
导墙间距应为设计墙厚加余量（4～6cm），允许偏差±5mm，轴线偏差±10mm，一般墙面倾斜度应大于1/500。
到强的顶部应平整，以便架设钻机机架轨道，并作为钢筋笼、混凝土导管、结构管等得支撑面。
导墙后的填土必须分层回填密实，以免被泥浆掏刷后发生孔壁坍塌。
常见的导墙结构形式见图2。
2.2.2 导墙施工方法（1）导墙是保证连续墙精度的首要条件，因此，在施工放线前做好技术交底，严格复合，保证定位放线准确。
（2）导墙施作时放宽40～60mm（沿中轴线向两侧，每边放宽20～30mm），是为了保证抓斗钻头及钢筋网片、锁扣管进出较为顺利。
（3）为保证连续墙既满足设计精度又不侵入车站建筑界限，同时保证内衬墙结构厚度，在放线时将连续墙中轴线向外多放120～130mm（一般连续墙内侧轮廓放宽100mm）。
（4）导墙垂直度控制在±7.5mm内，导墙内墙垂直度控制在±3mm内，导墙顶面平行，全长范围内高差控制在±5mm内，导墙轴向误差控制在±10mm之内。
（5）导墙上口高出地面100mm，以防垃圾和雨水冲入导槽内污染或者稀释泥浆。
（6）导墙开挖土方时，如果外侧土体能保持垂直自立时，则以土壁代替外膜板，避免回填土，否则外侧设模板。
混凝土强度达到设计要求后，墙背用粘土分层夯填密实，防止地表水渗入槽内，引起槽段塌方。
（7）导墙施工完成后，在槽底铺上40mm厚M5号水泥砂浆，在槽段末开挖前可做临时储浆或换浆沟用。
（8）拆模后每隔2m设上下两道木支撑，支撑采用80mm直径的圆木。
抓槽之前不拆内撑，并及时回填土方，同时严禁重型机械在混凝土未达到设计强度之前靠近导墙行走，以防止导墙变形。
2.3 泥浆制备2.3.1 泥浆池设计为了发挥泥浆的功能，最好在泥浆充分膨润之后再使用。
在一般情况下，使用泥浆沉淀池使挖槽过程中混入泥浆里的土渣沉淀，同时该池又作为新鲜泥浆的储浆池使用，但这种方法在泥浆循环速度快的情况下，泥浆会得不到充分的水花膨润时间。
考虑到漏浆等事故时会紧急需要大量的泥浆，所以最好设置新鲜泥浆的专用储浆池，见图3。
根据膨润土的膨润特性，泥浆应在储浆池内至少储存12h，最好24h。
一般泥浆储浆池采用钢制储浆罐，若在地下挖坑作为储浆池使用，必须防止地面水流入池内。
2.3.2 泥浆材料选择（1）水的选定在使用地下水、河水或海水等时，要对水质进行检查。
对于膨润土泥浆，最好使用钙离子浓度不超过100ppm、钠离子浓度不超过500ppm和pH值为中性的水。
超出这个范围时，应考虑在泥浆中增加分散剂和使用耐盐性的材料或改用盐水泥浆。
（2）膨润土的选定钠膨润土与钙膨润土相比，其湿胀度较大，但容易受阳离子影响。
对于水中含有大量的阳离子或在施工过程中可能有显著阳离子污染时，最好采用钙膨润土。
膨润土的种类不同，泥浆的混合浓度、外加剂的种类及掺加浓度、泥浆的循环使用次数等会有很大的差异，所以在选用时要充分考虑成本因素。
（3）CMC的选定预计有海水混入泥浆时，应选用耐盐性CMC。
当溶解性有问题时，要使用颗粒状的易溶性CMC。
一般CMC的黏度可分为高、中、低三种，越是高黏度的CMC价格越高，但它的防漏效果好。
（4）分散剂的选定为使泥浆在沉淀槽内容易产生泥水分离，应使用能够减少泥浆凝胶强度及屈服值的分散剂。
对于工程泥浆来说，应首选使用纯碱（Na2CO3），但在透水性高的地基内，如果对已经变质的、过滤水量增多的泥浆再使用不适当的分散剂，就会进一步增大槽壁坍塌的危险性，所以在这种情况下，最好使用尽管泥浆变质也不会增加失水量的分散剂（碳酸钠或三磷酸钠等分散剂）。
（5）加重剂的选定一般来说，除重晶石外，其它加重剂较难获取。
（6）防漏剂的选定泥浆的漏失通常分大、中、小三种情况，选用防漏剂时要根据漏失的空隙大小而定。
一般认为防漏剂的粒径相当于漏浆层土砂粒径的10%～15%最好。
2.3.3 泥浆循环和再生泥浆循环方式：掘槽时采用正循环，清槽时采用反循环。
如图3所示。
泥浆的再次利用采用重力沉降处理和机械处理并用。
目前，机械处理的方法通常是使用振动筛，利用振动筛来分离土渣和泥浆。
由所有的筛孔大小来决定可分离土渣的粒径，筛孔越小，可分离的比率越高，但效率越低，一般用以除去20目（0.77mm）以上的砂或黏土块。
振动筛是通过强力振动将土渣与泥浆分离的设备，其形式有两种：一种是双层单轴园振动倾斜筛，筛网倾斜度一般为15°～20°，这种形式适用于大块状土渣；另一种是双层双轴单向振动倾斜筛，筛网倾斜度一般为5°，上下振动，振幅较小。
2.3.4 泥浆处理及外运在施工点设置一套由制浆机、旋流器、振动筛和泥浆罐组成的泥浆处理系统，泥浆的制备、储存、输送、循环、分离等均由泥浆处理系统完成。
此外，在现场修建存土坑和泥浆沉淀池及污水池等，保证泥浆不落地，以减少对环境的污染。
经检查不能再生的泥浆和混凝土浇筑置换出的劣质泥浆经沉淀池、旋流器、振动筛分离处理后，用罐车将、固化物运至指定地点废弃，施工污水经沉淀并达到排放标准后，排入城市下水道管道。
2.4 成槽施工2.4.1 槽段划分（1）概述一般情况下，地下连续墙都不是一次就能做成的，而是把它分隔成很多不同长度的施工段，用1台或是多台挖槽机，按不同的施工顺序，分段建成。
而且一个槽段，也是用1台挖槽机分几次开挖出来的，每次完成的工作量叫做一个单元，它的长度就叫单元长度。
通常，使用抓斗时，它的单元长度就是抓斗斗齿开度（2～3m）,习惯上把这种抓斗单元叫做“一抓”，通常一个槽段由2～3抓组成。
一般来说，加大槽孔长度，可以减少结构数量，提高墙体的整体防渗性和连续性，还可以提高工作效率，但是泥浆和混凝土用量及钢筋笼重量也随着增加，给泥浆和混凝土的生产和供应、钢筋笼的吊装带来困难，所以必须根据设计、施工和地质条件等，综合考虑后确定槽孔长度。
（2）影响槽段划分的因素1）设计条件。
①地下连续墙的使用目的、构造（同柱子及主体结构的关系）、形状（拐角、端头和圆弧等）。
②墙的厚度和深度。
一般来说，墙厚和深度增大时，槽孔稳定可能有问题，2)施工条件①对相邻建筑物或管线的影响；②槽宽不应小于挖槽机的最小挖槽长度；③钢筋笼和预埋件的总重量和尺寸；④混凝土的供应能力和浇筑强度（上升速度应大于2m/h）；⑤泥浆池的容量应能满足清孔泥浆和回收泥浆的要求（通常泥浆池容量不小于槽孔体积的2倍）；⑥在相邻建筑物作用下，有附加荷载或动荷载时，槽长应短些；⑦必须在规定时间内完成一个槽段时，槽长应短些。
（3）地质条件挖槽的最关键问题是槽壁的稳定性，而这种稳定性取决于地质和地形等条件。
遇到极软的地层、极易液化的砂土层、预计会有泥浆急速漏失的地层、极易发生塌槽的地层时，槽长应采用较小数量值。
此时，最小槽孔长度可小些，可只有一个抓斗单元长度（约为2～3m）。
实际上，槽孔最大长度主要受3个因素制约：钢筋笼（含预埋件）的加工、运输和吊装能力，混凝土的生产、运输和浇筑能力，泥浆的生产和供应能力。
一般槽长为5～8m，也有更长或更短的，目前大多数标准都在6m左右。
（4）槽段划分槽段划分时应考虑以下几个原则：1）应使槽段分缝位置远离墙体受力（弯矩和剪力）最大的部位。
2）在结构复杂的部位，分缝位置应便于开挖和浇筑施工。
3）在某些情况下，可采用长短槽段交错配置的布置方式，以避开一些复杂结构节点（墙与柱、墙与内隔墙等）。
把短槽作为二期槽段，便于处理接缝。
4）墙体内有预留孔洞和重要埋件，不得在此处分缝。
5）槽段分缝应与导墙（特别时预制导墙）的施工分缝错开。
6）在可能得条件下，一个槽段的单元应为奇数，如为偶数，挖槽时可能造成斜坡。
2.4.2 软土成槽施工在软土地基中，地下连续墙采用液压成槽机直接进行开挖，开挖的土方直接存放于场内的临时存土坑内，及时用槽车运至指定弃土场。
（1）按槽段成槽划分，分副施工，标准槽段（6m）采用三抓成槽法开挖成槽，即每幅连续墙施工时，先抓两侧土体，后抓中心土体，防止抓斗两侧受力不均而影响槽壁垂直度，如此反复开挖直至设计槽底标高为止。
异性槽段严格按分副分段一次开挖成型。
（2）挖槽施工时，应先调整好成槽机的位置，对于无自动纠偏装置的成槽机，它的主钢丝绳必须与槽段的中心重合。
成槽机掘进时，必须做到稳、准、轻放、慢提，并用经纬仪双向监控钢丝绳、导杆的垂直度。
挖完槽后用超声波侧壁仪进行检测，确保成槽垂直度≤1/300。
（3）异性“T”字形成“L”形槽段，采用对称分次直挖成槽，即先行开挖一短副，开挖一段深度后，挖另一短副，相互交替施工。
不足两抓宽度的槽段，则采用交替互相搭接工艺直挖成槽施工。
（4）挖槽时，应不断向槽内注入新鲜聚泥浆，保持聚泥浆面在导墙顶面以下0.2m，且高出地下水位0.5m。
随时检查泥浆质量，及时调整泥浆符合上述指标并满足特殊地层的要求。
（5）转角处异性槽段严格按照规定的几种形式开挖，挖槽施工时一旦发现异常情况应立即停止施工，分析原因并采取相应措施后，再继续施工。
（6）雨天地下水位上升时，及时加大泥浆比重及黏度，雨量较大时暂停挖槽，并封盖槽口。
（7）在挖槽施工过程中，若发现槽内泥浆液面降低或浓度变稀，要立即查明是否因为地下水流入或泥浆随地下水流走所致，并采取相应措施纠正，以确保挖槽继续正常进行。
2.4.3 岩层施工岩层施工工艺流程见图4。
液压成槽机抓斗挖到岩面即停，并使槽底基本持平，在导墙上标出钻孔位置。
在地下连续墙转角部位向外多冲半个孔位，保证连续墙的完整性。
入岩施工分为如下步骤：（1）采用冲击钻机冲击主孔，泵吸反循环出渣，钻头大小和主孔中心距根据墙厚进行调整，主孔间距一般为1.5倍墙厚，充分利用冲击钻机冲频高、出渣快、进尺快的特点。
（2）采用冲击钻冲击副孔（主孔间剩余的岩墙），泥浆在槽内采用循环出渣，减少重复破碎，这样可以减少冲击面积较小时冲击锤的摆动，保证槽壁垂直。
（3）以冲击钻配以方锤（目前常用的为800（600）mm×1200mm），修整槽壁联孔成槽，冲击过程中控制冲程在1m以内，并防止打空锤和放绳过多，减少对槽壁的扰动，成槽后辅以液压成槽机抓斗清除岩屑。
（4）冲击钻钻入岩层时，采用勤松绳、勤掏渣，防止锤环磨损过大造成斜孔和吊锤。
施工过程中每0.5m～1m测量一次钻孔垂直度，并随时纠偏。
变化处采用低锤轻击、间断冲击的方法小心通过。
成槽过程见图5.（5）针对入岩部分，另需配备冲击钻机进行修槽，配备方锤。
冲锤大样图见图6.2.5 钢筋量制作及吊装2.5.1 钢筋平台设计由于连续墙特殊的工艺和精度要求，钢筋笼制作精度必须满足设计和施工要求，因此将钢筋笼的平整度≤5mm的混凝土（C20）平台或槽钢平台上制作加工。
