过程流程图和工艺流程图区别
过程流程图和工艺流程图是在制定和优化工作过程中常用的两种图形化工具。
它们在不同的情境下被用来描绘不同类型的流程和信息,而且在实际应用中往往会有一些差异。
本文将详细介绍过程流程图和工艺流程图在定义、内容、用途等方面的区别。
定义
过程流程图是对一个过程或操作进行可视化描述的图表,通常表示具体流程中的步骤、决策、输入输出以及可能的并发活动。
其目的是为了帮助理解、分析和改进一个特定的过程。
工艺流程图则是针对制造或加工领域的流程描述图。
它主要用来展示生产线上的工艺过程、设备、原料、产品流向等细节,以便优化生产效率和质量。
内容
过程流程图通常包括流程中的每个步骤,每个步骤之间的关系,以及可能的并发和条件流的情况。
在过程流程图中,经常会出现各种符号和箭头来表示流程中的各种元素和关系。
工艺流程图则更侧重于展示工厂或生产线的整体情况,包括设备的布局、原料的流向、产品的加工过程等。
工艺流程图通常更注重于细节和操作的流程化。
用途
过程流程图在业务管理和流程优化中被广泛应用。
它可以帮助人们更好地了解和管理一个业务过程,发现和解决问题,提高效率和质量。
工艺流程图主要用于工业生产和制造领域。
它能够帮助工程师和生产人员理解和控制生产过程,降低生产成本,提高产品质量。
总结
通过以上的比较,可以看出过程流程图和工艺流程图在定义、内容和用途上存在一些区别。
虽然它们都是用来描述工作流程并优化流程的工具,但侧重点和适用场景有所不同。
理解这些区别可以帮助我们在实际应用中更好地选择和使用适当的工具,提高工作效率和质量。
工艺流程图与过程流程图工艺流程图和过程流程图是工程领域中常用的工具,用于描述和展示生产过程中的各个步骤和操作。
下面将从定义、作用、应用范围等几个方面进行论述。
一、定义:工艺流程图是描述产品制造过程的图表,可以用图形和符号表示各个环节之间的关系和顺序。
过程流程图是描述工作流程或业务流程的图表,通常用来展示一系列的任务和活动的执行顺序。
二、作用:1. 了解和分析工作流程:通过工艺流程图和过程流程图,可以直观地了解和分析工作流程中各个环节之间的连接和依赖关系,为后续的流程改进提供依据。
2. 优化生产效率:通过优化工艺流程和过程流程,可以提高生产效率和降低生产成本,从而提高企业的竞争力。
3. 提升产品质量:工艺流程图和过程流程图可以帮助人员清晰地了解每个生产环节,及时发现和解决存在的问题,从而提升产品的质量和合格率。
4. 沟通和协作:工艺流程图和过程流程图是沟通和协作的重要工具,可以将各个部门和个人的工作关系和职责明确地展示出来,促进沟通和协作。
三、应用范围:工艺流程图和过程流程图广泛应用于各个行业和领域,如制造业、建筑业、物流管理、项目管理等。
具体的应用包括:1. 制造业:工艺流程图可以用来描述产品的生产过程,从原材料的采购到成品的制造,包括各个工序和检验环节。
2. 建筑业:过程流程图可以用来描述建筑项目的施工过程,包括材料的进场、施工的流程和各个工种之间的协作关系。
3. 物流管理:过程流程图可以用来描述物流配送过程,包括货物的仓储和运输,以及订单和库存的管理。
4. 项目管理:过程流程图可以用来描述项目的整体流程和各个阶段的任务,帮助项目经理进行进度管理和资源分配。
总之,工艺流程图和过程流程图是生产管理中非常重要的工具,能够有效地提高工作效率、优化生产流程和提升产品质量。
其应用范围广泛,可以适用于各个行业和领域。
(1)乳油(EC),微乳剂(ME ),可溶液剂(SL ),水剂(AS )加工工艺流程图如下:图1 乳油加工工艺流程图主要流程:先将溶剂打入釜中,开启搅拌,按要求投入原药,搅拌溶解,待原药溶解后,再加入乳化剂,搅拌均匀,过滤后取样检测,产品合格后进行分装。
(2)悬浮剂(SC),油悬浮剂(OD )加工工艺流程图如下:图2-悬浮剂加工工艺流程图主要流程:①按配方要求预先配制增稠剂及稳定液备用;②在搅拌条件下,将原药分散于含助剂的水中形成均匀的悬浊液;③将分散好的砂磨液输入至砂磨机中进行湿法研磨至原药颗粒径在2~5微米;④加稳定液,将预先制备好的稳定液按计量加入到研磨好的砂磨液中并搅拌均匀。
原药溶剂乳化剂其他助剂搅拌混合 检测 静置或过滤 包装 检测 产品 原药填料助剂水 混合 砂磨 再混合 检测 包装检测 入库(3)悬乳剂(SE),水乳剂(EW )加工工艺流程图:图3悬乳剂加工工艺流程图主要流程:把原药按比例混合,投入到砂磨机中,两个小时以后出料,然后,把事先做好的水乳剂混合搅拌,过滤后取样检测,产品合格后进行分装。
(4)可湿性粉剂(WP)加工工艺流程图为:图4可湿性粉剂加工工艺流程图原药 助剂 水制成悬浮剂 按比例混合 灌装 包装 检测 入库 原药 助剂 水水乳剂固体原药填料 助剂混合 粉碎 气流粉碎 再混 检测 包装 检测 入库(5)水分散粒剂(WDG)加工工艺流程图如下:图5水分散粒剂加工工艺流程图主要流程:先将固体原药,助剂,填料充分混合,粉碎,再搅拌,然后按一定的比例加水,加完水以后,就可以造粒,检测,产品合格以后就可以分装。
(6)微乳剂(ME),水剂(AS )加工工艺流程图如下:图6微浮剂加工工艺流程图操作过程:先将农药原药、溶剂和乳化剂等制备成油相,然后在搅拌条件下将油相缓慢加入水中,形成均相透明的微乳液;或在油相中缓慢加入水,不断搅拌,形成均相透明的微乳液。
有时针对水溶性乳化剂,将分散介质水加入容器中,在搅拌条件下加入所需的乳化剂并完全溶解,然后将油相(液体农药原药或溶解于溶剂中的固体原药)缓慢加入 至乳化体系中充分搅拌直至形成均相的微乳液(水剂)。

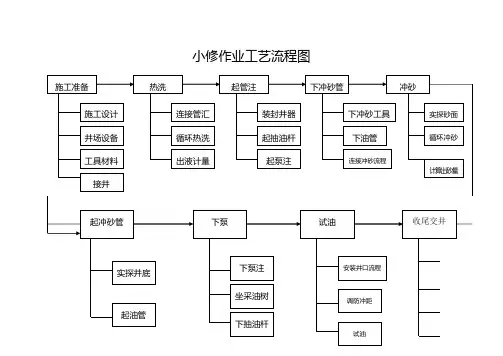

小修作业工艺流程图洗压井工艺流程图洗压井质量控制点1.压井时,应尽量加大泵车排量,中途不能停泵;2.重复挤压井时,应将前次的压井液放净后,才能进行压井作业;3.出口水质应达到设计要求;4.洗井液进出口相对密度误差应小于0.02g/cm3。
起下油管工艺流程图起下油管质量控制点1.下井油管应保持清洁,无油污;2.油管无弯曲、腐蚀、裂缝、孔洞,丝扣完好;3.施工工具保持清洁,防止砂、钳压、脏物等落入井筒;4.油管应丈量三次;5.连接前涂密封装置,使用小滑车。
起下抽油杆工艺流程图起下抽油杆质量控制点1.抽油杆使用过程中防止压弯或损坏;2.下井抽油杆保持清洁;3.施工工具保持清洁,防止砂、钳压、脏物等落入井筒;4.抽油杆应丈量三次;5.防止碰坏井口、拉断拉弯抽油杆或井下工具检泵、下泵(管式泵)工艺流程图检泵、下泵(杆式泵)工艺流程图检泵、下泵质量控制点1.油管、抽油杆要三丈量;2.下井油管、抽油杆清洁,无泥砂、蜡,无变形,丝扣完好;3.活塞进入泵筒时应放慢下放速度;4.井口不渗、不漏;5.试压10MPa,稳压30min,压降不超过0.5 MPa。
通井工艺流程图通井质量控制点1.下管柱速度要控制在(10~20)m/min;2.距离人工井底或设计深度100m时,下放速度不得超过(5~10)m/min;3.不用通井规冲砂;4.管柱检验合格。
打印工艺流程图打印质量控制点1.下管柱速度要控制在10m/min;2.铅模在搬运时注意保护;3.不应重复打印;4.拉力表灵活好用。
冲砂工艺流程图冲砂质量控制点1.洗井时间不得小于15min;2.连续冲砂超过五个单根后,要洗井1周方可下冲;3.提升设备发生故障时,应保持正常循环;4.冲砂深度达到设计要求。
起下封隔器工艺流程图起下封隔器质量控制点1.下封隔器速度不得超过30根/h;2.上提油管摘吊卡,上提距离不得超过0.4m;3.解封后,应停留(15—20)min,使胶筒充分收缩;4.下封深度误差不大于±0.5m,特殊情况下,误差不大于±2m。
工艺流程图和工序流程图的区别在工程领域中,工艺流程图和工序流程图都是用来描述某个过程的图示工具,但它们之间有着明显的区别。
本文将从定义、用途、内容、绘制方法等方面对工艺流程图和工序流程图进行比较,并详细阐述它们各自的特点。
工艺流程图工艺流程图是一种描述生产过程或工艺过程的图示工具。
它通常用于展示原材料的加工、生产和制造过程。
工艺流程图主要包括各种生产设备、物料流动路径、工艺参数等信息。
工艺流程图的主要目的是帮助人们了解整个生产过程,从而优化生产流程,提高生产效率。
工艺流程图的绘制一般按照从左到右、从上到下的顺序进行,以便清晰地展示生产过程的先后顺序。
工艺流程图通常采用标准的符号和线条来表示不同的设备和流程,以便工程师和技术人员能够快速理解和分析生产过程。
工序流程图工序流程图是一种描述工作流程或操作过程的图示工具。
它通常用于展示工作任务的执行顺序、流程和关联关系。
工序流程图主要包括各个工作环节、任务流程、人员分工等信息。
工序流程图的主要目的是帮助人们了解工作任务的执行流程,从而提高工作效率,减少工作错误。
工序流程图的绘制一般按照从上到下、从左到右的顺序进行,以便清晰地展示工作任务的执行顺序和关系。
工序流程图通常采用简单的符号和线条表示不同的工作环节和任务流程,以便员工和管理人员能够快速理解和执行工作任务。
工艺流程图和工序流程图的区别1.描述对象不同:工艺流程图描述的是生产过程或工艺过程,而工序流程图描述的是工作流程或操作过程。
2.用途不同:工艺流程图用于展示生产过程,优化生产流程;工序流程图用于展示工作任务的执行流程,提高工作效率。
3.内容不同:工艺流程图主要包括设备、物料、工艺参数等信息;工序流程图主要包括工作环节、任务流程、人员分工等信息。
4.绘制方法不同:工艺流程图按照从左到右、从上到下的顺序绘制;工序流程图按照从上到下、从左到右的顺序绘制。
综上所述,工艺流程图和工序流程图虽然在概念上有些类似,但其实质和用途完全不同,各自在生产和管理过程中发挥着重要的作用。
服装生产工艺流程图验布│→│裁剪│→│印绣花│→│缝制│→│整烫│→│检验│→│包装│ (一)面辅料进厂检验面料进厂后要进行数量清点以及外观和内在质量的检验,符合生产要求的才能投产使用。
在批量生产前首先要进行技术准备,包括工艺单、样板的制定和样衣制作,样衣经客户确认后方能进入下一道生产流程。
面料经过裁剪、缝制制成半成品,有些梭织物制成半成品后,根据特殊工艺要求,须进行后整理加工,例如成衣水洗、成衣砂洗、扭皱效果加工等等,最后通过锁眼钉扣辅助工序以及整烫工序,再经检验合格后包装入库。
(二)面料检验的目的和要求把好面料质量关是控制成品质量重要的一环。
通过对进厂面料的检验和测定可有效地提高服装的正品率。
面料检验包括外观质量和内在质量两大方面。
外观上主要检验面料是否存在破损、污迹、织造疵点、色差等等问题。
经砂洗的面料还应注意是否存在砂道、死褶印、披裂等砂洗疵点。
影响外观的疵点在检验中均需用标记注出,在剪裁时避开使用。
面料的内在质量主要包括缩水率、色牢度和克重(姆米、盎司)三项内容。
在进行检验取样时,应剪取不同生产厂家生产的、不同品种、不同颜色具有代表性的样品进行测试,以确保数据的准确度。
同时对进厂的辅料也要进行检验,例如松紧带缩水率,粘合衬粘合牢度,拉链顺滑程度等等,对不能符合要求的辅料不予投产使用。
(三)技术准备的主要内容在批量生产前,首先要由技术人员做好大生产前的技术准备工作。
技术准备包括工艺单、样板的制定和样衣的制作三个内容。
技术准备是确保批量生产顺利进行以及最终成品符合客户要求的重要手段。
工艺单是服装加工中的指导性文件,它对服装的规格、缝制、整烫、包装等都提出了详细的要求,对服装辅料搭配、缝迹密度等细节问题也加以明确。
服装加工中的各道工序都应严格参照工艺单的要求进行。
样板制作要求尺寸准确,规格齐全。
相关部位轮廓线准确吻合。
样板上应标明服装款号、部位、规格、丝绺方向及质量要求,并在有关拼接处加盖样板复合章。
化工工艺图(工艺安装和指导生产的重要技术文件)工艺流程图(方案流程图和施工流程图)、设备布置图和管路布置图一、方案流程图1方案流程图(流程示意图或流程简图)初步设计阶段示意性的展开图,并加有必要的标注与说明①设备的画法:用细实线画出设备的大致轮廓或示意图,一般不按比例,但应保持它们的相对大小。
②各设备之间的高低位置及设备上重要接管口的位置,应大致符合情况。
③在方案流程图中,同样的设备可只画一套;备用设备可以省略不画。
2工艺流程图的画法①用粗实线画出主要物料的工艺流程线,用箭头标明物料流向,并在流程线的起始和终了位置注明物料的名称、来源或去向。
②如遇流程线之间、或流程线与设备之间发生交错或重叠,而实际并不相连时,应将其中一条断开或曲折绕过,以使各设备间流程线的表达清晰明了、排列整齐。
③在方案流程图中,一般只画出主要工艺流程线,其它辅助流程线不必一一画出。
3位号与名称注写在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。
或可将设备依次编号,并在图纸空白处按编号顺序集中列出设备名称。
但对于流程简单、设备较少的方案流程图也可以不编号,而将名称直接注写在设备的图形上。
(为了给工艺方案的讨论和施工流程图的设计提供更为详细具体的资料,还常将工艺工艺流程图中关于流量、温度、压力、液面以及成分分析等测量控制点画在方案流程图上,这种图与施工流程图比较接近。
方案流程图的图幅一般不做规定。
图框和标题栏亦可省略。
)二、施工流程图1、(工艺管道及仪表流程图或带控制点管道安装流程图)。
这种流程图应画出所有的生产设备和全部管道。
它是设备布置图和管道布置图的设计依据,并为施工安装、生产操作提供参考。
施工流程图的表达一般应包括以下几项内容:①带设备位号、名称和接管口的各种设备示意图。
②带管道号、规格和阀门等管件以及仪表控制点(测温、测压、测流量、分析点等)的各种管道流程线。
③对阀门等管件和仪表控制点图例符号的说明。
生产工艺流程图
一、 PET 转移纸生产工艺流程图
涂料
铝丝※PET 基膜涂布模压镀铝
回用膜
粘接剂
入库包装剥离复合纸出库
原纸二、普通直涂纸(平光镀铝纸)生产工艺流程图
涂料
铝丝原纸底涂镀铝
分切
入库
包装回潮面涂出库
生产工艺流程图QW06-05A3
涂料三、 OPP 镭射纸生产工艺流程图
OPP基膜模压复合纸剥离/烘干镀铝
原纸
入库
包装回潮面涂
出库
涂料
四、柔印纸箱生产工艺图
牛卡纸
涂布白板牛卡纸柔印纸板线自动模切机
瓦楞纸
出库入库包装
1
四、胶印纸箱生产工艺图
牛卡纸瓦楞纸涂布白板牛卡纸
胶印裁切选纸纸板线出库入库包装自动模切/啤切裱纸。
