3短路电流及计算

例题 3—2，P60
6、计算示例
例题：已知供电系统如图所示，系统出口断路器的断路容量为 500MVA。 求：1）工厂配电所10kV母线上k1点和车间变电所低压380V母线上 * * k2点短路回路的总电抗标幺值 X k 1 X k 2 ，值； ， ( (3 ( 2）k1 ，k2两点的 I k 3) ish ) 及 S k 3 ) 值。 ，
根据
Id * X
I
( 3) 可以分别计算出 k
( (3 (3 I k( 2) , I ''(3) , I 3) , ish ) , I sh ) , S k(3) 。
4、三相短路容量
S
( 3) k
3I dU c S d 3I U C * * X X
( 3) k
5、计算步骤
（1）确定各基准值； （2）分别计算各元件电抗标幺值； （3）根据计算电路绘出等效电路，并将各元件电抗标幺值和短路 计算点一一标出在等效电路上； （4）分别求出各短路计算点的总电抗标幺值； （5）分别计算各短路计算点的各短路参数值； （6）将各计算结果列表。
2、短路电流非周期分量
（波形按指数函数衰减 ）
t t
inp inp( 0)e

2 I ' 'e

3、短路瞬时电流
ik i p inp I k .m sin( t k ) inp( 0) e
Rt t L
4、短路冲击电流
ish K sh 2I ''
第三章
短路电流及其计算

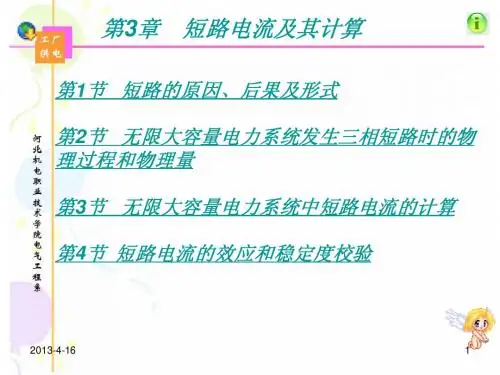

本章主要内容：无限大容量电力系统三相短路时的物理过 程及物理量 三相短路及两相和单相短路的计算 短路电流的效应及短路校验条件 第一节 短路的原因、后果、形式及几率

第3章 短路电流计算
(3-11)
故系统发生三相短路时各相的短路电流表达式:
(3) ikA I zm sin t kl [ I m sin( ) I zm sin( kl )]e Tt
fi
(3) ikB I zm sin t 1200 kl [ I m sin( 1200 ) I zm sin( 1200 kl )]e
习惯上把这一短路电流周期分量有效值写作 I K ，即：
(3) I z Ik Ik
第3章 短路电流计算

(3-20)
有限容量电源供电系统：
当电源容量较小，或短路点距电源较近时，对于电源 来说，相当于在发电机端头处短路，由于短路回路阻抗突 然减小（此时短路回路的阻抗几乎是纯感性） ，使发电机 定子电流突然剧增，产生很强的电枢反电势，短路电流周 期分量滞后发电机电势近900，故其方向与转子绕组产生的 磁通相反，产生强去磁作用，使发电机气隙中的合成磁场 削弱，端电压下降（电源电压变化）。其短路电流的非周 期分量与周期分量均发生衰减。 计算方法：根据电源至短路电的转移阻抗——查相应 的发电机运算曲线求取短路参数。
第3章 短路电流计算
(3-3)
图3－1 短路类型及其表示符号
第3章 短路电流计算
(3-4)
二、无限容量电源供电系统短路过程分析
1、无限大容量电源供电系统的概念 所谓无限大容量电 源是指内阻抗为零的电 源。当电源内阻抗为零 时，不管输出的电流如 何变动，电源内部均不 产生压降，电源母线上 的输出电压维持不变。
T fi X kl Rkl , T fi X kl Rkl 0,
1 k sh 2
在工程设计计算中： 高压系统

计算的条件和近似：电源
E|0| U|0| jI|0| xd
发电机的等值电动势为次暂态电动势； 等值电抗为直轴次暂态电抗； 若忽略负荷，则短路前为空载状态，所有电源的等值电动 势标幺值均为1，且同相位。 当短路点远离电源时，发电机端电压母线看作恒定电压源。
计算的条件和近似：电网 • 忽略线路对地电容和变压器的励磁回路 • 计算高压网时忽略电阻，低压网和电缆 线路用阻抗模值计算 • 标幺值计算中取变压器变比为平均额定 电压之比
计算的条件和近似：负荷 • 不计负荷（均断开）。 • 短路前按空载情况决定次暂态电动势， 短路后电网上依旧不接负荷。 • 近似的可行性是由于短路后电网电压下 降，负荷电流<<短路电流。
计算的条件和近似：电动机
• 短路后瞬间电动机倒送短路电流现象：图3-1 异步电动机在失去电源后能提供短路电流: 机械惯性和电磁惯性。 异步电动机短路电流中有交流分量和直流分量。
• 电力系统短路电流的工程计算只要求计 算短路电流基频交流分量的初始值，即 次暂态电流 I 。
WHY? 由于使用快速保护和高速断路器以后， 断路器开断时间小于0.1S
Q:各种电机的时间常数的大致范围为多少？
P32 表2-2
第三章 电力系统三相短路电流的实用计算
第一节 短路电流交流分量初始值计算
线形 网络
I f
f
只有第i个电势源 单独作用时的电 流分布
Iii
表示第i个电势源单独作用时从节点i流入网络的电流 表示第j个电势源单独作用时从节点i流出网络的电流
Iij
第i个电源节点的电流可以表示为：
I i I ii I ij
j 1 j i
n

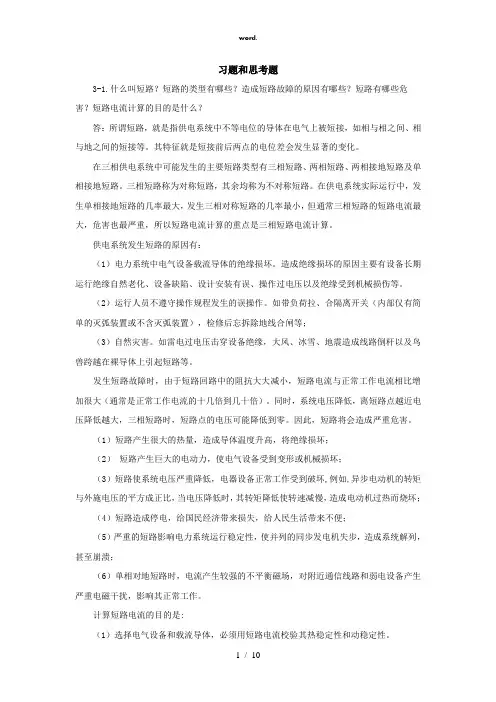

习题和思考题3-1.什么叫短路？短路的类型有哪些？造成短路故障的原因有哪些？短路有哪些危害？短路电流计算的目的是什么？答：所谓短路，就是指供电系统中不等电位的导体在电气上被短接，如相与相之间、相与地之间的短接等。

其特征就是短接前后两点的电位差会发生显著的变化。

在三相供电系统中可能发生的主要短路类型有三相短路、两相短路、两相接地短路及单相接地短路。

三相短路称为对称短路，其余均称为不对称短路。

在供电系统实际运行中，发生单相接地短路的几率最大，发生三相对称短路的几率最小，但通常三相短路的短路电流最大，危害也最严重，所以短路电流计算的重点是三相短路电流计算。

供电系统发生短路的原因有：（1）电力系统中电气设备载流导体的绝缘损坏。

造成绝缘损坏的原因主要有设备长期运行绝缘自然老化、设备缺陷、设计安装有误、操作过电压以及绝缘受到机械损伤等。

（2）运行人员不遵守操作规程发生的误操作。

如带负荷拉、合隔离开关（内部仅有简单的灭弧装置或不含灭弧装置），检修后忘拆除地线合闸等；（3）自然灾害。

如雷电过电压击穿设备绝缘，大风、冰雪、地震造成线路倒杆以及鸟兽跨越在裸导体上引起短路等。

发生短路故障时，由于短路回路中的阻抗大大减小，短路电流与正常工作电流相比增加很大（通常是正常工作电流的十几倍到几十倍）。

同时，系统电压降低，离短路点越近电压降低越大，三相短路时，短路点的电压可能降低到零。

因此，短路将会造成严重危害。

（1）短路产生很大的热量，造成导体温度升高，将绝缘损坏；（2）短路产生巨大的电动力，使电气设备受到变形或机械损坏；（3）短路使系统电压严重降低，电器设备正常工作受到破坏,例如,异步电动机的转矩与外施电压的平方成正比，当电压降低时，其转矩降低使转速减慢，造成电动机过热而烧坏；（4）短路造成停电，给国民经济带来损失，给人民生活带来不便；（5）严重的短路影响电力系统运行稳定性，使并列的同步发电机失步，造成系统解列，甚至崩溃；（6）单相对地短路时，电流产生较强的不平衡磁场，对附近通信线路和弱电设备产生严重电磁干扰，影响其正常工作。
