钠离子交换器工作原理以及工艺教学内容

全自动钠离子交换器设备工艺原理一、概述全自动钠离子交换器是水处理过程中的一种常用设备。

它可以通过交换离子的方式去除水中的杂质，提高水的质量。

本文将介绍全自动钠离子交换器设备的工艺原理。

二、设备组成全自动钠离子交换器设备是由以下几个部分组成的：1.离子交换柱：交换柱是设备的主体部分，里面装填了离子交换树脂。

水经过交换柱时，杂质离子会被树脂吸附，而钠离子则会被释放到水中。

2.钠负荷箱：钠负荷箱是存放钠离子的地方。

当树脂中的钠离子被完全交换完之后，需要用盐水对树脂进行再生。

此时需要将钠负荷箱中的钠离子输送到交换柱中，替代被吸附的杂质离子。

3.盐水箱：盐水箱是存放盐水的地方。

在再生树脂时需要用盐水进行反向冲洗。

4.控制系统：控制系统是管理设备运行的重要部分。

通过控制系统可以实现设备的自动化操作，方便管理。

三、工艺原理全自动钠离子交换器设备的工艺原理主要包括三个过程：工作、再生、冲洗。

1. 工作设备的正常工作状态是水经过离子交换柱时，杂质离子被吸附，而钠离子则被释放到水中。

这样就实现了去除水中的杂质和提高水的质量。

2. 再生当树脂中的钠离子被完全交换完之后，需要用盐水对树脂进行再生。

此时需要将钠负荷箱中的钠离子输送到交换柱中，替代被吸附的杂质离子。

具体步骤如下：1.打开回流阀门，将交换柱与钠负荷箱连接。

2.打开盐水阀门，让盐水流入交换柱中。

盐水中的钠离子会替代被吸附的杂质离子，进入树脂中。

3.关闭盐水阀门，等待一定时间，让盐水在树脂中停留一段时间，使钠离子与杂质离子充分交换。

4.打开排放阀门，将交换柱中的废液排出。

5.关闭排放阀门，打开洗涤阀门，用清水对交换柱进行冲洗。

6.关闭洗涤阀门，再次打开回流阀门，将交换柱与钠负荷箱断开，回到工作状态。

3. 冲洗设备在使用一段时间后，会有杂质离子在树脂表面上沉积，影响设备的使用效果。

此时需要用清水对树脂进行冲洗，恢复树脂的吸附能力。

具体步骤如下：1.关闭回流阀门，将交换柱与钠负荷箱断开。

ZFN系列全自动钠离子交换器使用说明书一、工作原理该设备属一种连续式液相切换离子交换处理工艺，浮床型。

其设计集交换、自控、再生三个系统为一体。

交换系统由两个交换柱和一个根据对位原理特殊设计的旋转阀构成；自控系统通过旋转阀的周期旋转、对位，各种液体实现相对移动和周期转换，进行生产、再生及清洗作业；再生液由再生系统自动供给，两个交换柱交替循环工作，实现连续产水。

二、工艺流程1、设备单柱流程方式为：产水→产水→产水→产水→产水→松床→再生→小清洗→小清洗→大清洗→产水……。

2、整机工艺流程（见表一）表一每十个周期为一循环、第十一周期同第一周期、第十二周期同第二周期，以此类推。

3、各工况在交换柱中的液流方向如下图所示。

三、主要技术参数（见表二）四、设备安装1、设备应安装在＞0℃和＜40℃的室内，以防冻坏树脂和设备塑料部位变形或破裂。

室内不得有大量蒸汽和过分潮湿。

2、设备安装详见图一、图二，设备各规格的外形尺寸和配管高度参照表三执行。

本设备共需安装两条管路；a：原水进水管与设备原水进水管口接通，并加一阀门F1（用户自备），以备调整设备进水压力。

如原水浊度＞2℃时，应设置过滤装置（注：新安装管道应先冲洗后再与设备接通）b:软水出水管安装高度（见表三），安装方法（见图二）安装示意图。

（注：软水出水管口处及其管路中不准安装阀类限制流速装置。

以防出水压力高而涨破盐罐，软水箱不准封闭）。

C：排废液管之接头位于进水管底部，以尼龙管或软塑管连接，另一端放入排污沟内，软管不得有死弯或堵塞。

3、设备安装完毕投入使用前，必须对整机进行全面检查，紧固各部位螺栓。

检查传动部位是否完好，各加油部位应注润滑油；检查流量计、排气阀、排污阀，取样水嘴是否完好、畅通、灵活；检查电控箱是否接地及各器件是否正常完好；一切检查完毕后方可投入使用。

五、设备调试1、调试电路（1）电动机转动方向：设备接通电源后，按启动按钮，电机自动运行，齿轮盘上的对位销与行程开关接触电机停止。

钠离子交换器工作原理
钠离子交换器工作原理是将原子通过钠型阳离子交换树脂，使水中的硬度成分Ca2+、Mg2+与树脂中的Na+相交换，从而吸附水中的Ca2+、Mg2+，使水得到软化。

如以RNa代表钠型树脂，其交换过程如下：
2RNa+Ca2+==R2Ca+2Na+
2RNa+Mg2+==R2Mg+2Na+
即水通过钠离子交换器后，水中的Ca2+、Mg2+被置换成Na+。

水经过一级Na+交换后，残余硬度一般小于1.5×10-2mmol/L，可供低压锅炉使用。

钠离子交换器特点：
1、出水水质优良，出水pH值接近中性。

2、出水水质稳定，短时间运行条件变化（如进水水质或组分、运行流速等）对出水水质影响不大。

3、间断运行对出水水质的影响小，恢复到停运前水质所需的时间比较短。

钠离子交换器离子交换器是用于降低水中的硬度，生水由上而下通过交换器进行软化，水中含有的镁、钙、阳离子与水交换剂的钠离子互相交换；生水被软化成为极少的钙、镁、盐类的水（称为软水），可用于锅炉给水及一些工业用水。

由于钠离子在水中有很大的溶解性。

不会在锅炉内部结成硬垢，并且容易排除，进入钠离子交换器的水，应经澄清过滤处理，基本上不含有悬浮物。

经交换器软化后，其剩余硬度不超过0.03毫克／升。

组成水中硬度的钙、镁离子与软化器中的离子交换树脂进行交换，水中的钙、镁离子被钠离子交换，使水中不易形成碳酸盐垢及硫酸盐垢，从而获得软化水。

一、正常操作1、采集水样用的容器应是玻璃、陶瓷器皿。

容器采水样时，应先用水样冲洗3次后再采集水样。

2、采集锅炉给水的水样时，应在水泵的出口处或水的流动部位取样。

3、采集炉水水样时，必须通过取样器采集，并应调节冷却水流量使水样温度控制在30～40℃范围内，流速稳定并控制在500～700mL/min范围内。

4、采集水样的数量应能满足化验和复核的需要。

5、测定水样中的溶解氧等不稳定的成分时，应按规定的方法在现场进行。

6、使用单一稳定的水源时，每月至少化验一次水源水样。

两种或两种以上小源交替使用时，每次更换水源时都必须化验水源水样。

化验的项目应符合规定要求，不得任意减少。

7、交换器的出水一般每2h化验一次硬度，8h化验一次氯根、PH值、碱度。

除氧器的出水每8h测一次溶解氧，当除氧器的负荷波动较大时要相应增加化验次数。

8、炉水每2h化验一次碱度和PH值。

9、根据炉水化验结果监督指导司炉工排污。

二、特殊操作1、钠离子交换器的操作：（1）操作步骤操作钠离子交换器时，第一个周期可按大反洗→再生→小反洗→放水→正洗→软化六步程序操作。

或按再生→小反洗→放水→正洗→软化五步程序操作。

（2）交换器的操作1）大反洗。

大反洗的主要作用是疏松离子交换剂，为均匀地再生创造条件，大反洗的压力为0.5Mpa，时间10～15min。

全自动钠离子交换器的基础知识及注意事项钠离子交换器包括交换，盐液，控制三个系统。

其中交换系统由两个交换柱组成，盐液系统由溶盐罐，盐阀，转子流量计等组成。

控制系统包括微电脑控制器，多功能平面阀(或称旋转多路阀)及传动电机，齿轮等。

本文主要介绍的是钠离子交换器的工艺流程及使用时的注意事项。

工艺流程交换工艺流程为一个柱产水时，另一个柱自动完成;松床—再生—置换—清洗这四个过程，然后自动切换，双柱交替循环，连续产水，其中，溶盐和再生，置换，清洗所用的水都是软水(由产水的交换柱通过高位出水管提供)。

交换器的程序控制交换器的程序定时控制是采用微电脑控制的，操作简便，且各个程序的时间可分别随意设定，并有记忆功能，调节控制较合理;由于交换器出力一定时，一个柱的周期产水量取决于另一柱从松床到清洗的总时间，而其中再生到清洗的量和时间应变化不大，因此对于不同的原水硬度，一般只需调整松床时间就可，即硬度小，松床时间长，产水多，硬度大，松床时间短，产水少，其它不必改变，这样不但再生程序更易控制，且调整操作很简单。

需注意的几个问题a、若出水管上有阀门，开机时应先开此阀门后开进水阀。

软水箱不能安装浮球阀，以免出水关闭后，系统压力增大而导致液管路和盐罐损坏，且控制器时间还在正常走动，破坏了设备的正常运行。

若需自动控制停开机，则应配用与交换器微机配套的水箱液位控制器。

b、进水压力波动较大时，会对运行和再生清洗带来影响，所以应尽量维持较稳定的压力，一般应保持进水压力0.20~030MP。

应注意各工位的排废量大小在要求的范围内，否则也会影响再生效果。

如进盐时，若排废量过大，会使盐液浓度过底，使再生不彻底;清洗时，若排废量过小。

清洗水量不足，则清洗不彻底，出水质量受影响。

钠离子交换设备日常维护及注意事项1、注意观察工位现象及化验水质以确定设备是否正常工作。

2、确保盐罐随时有盐，以保证树脂再生。

3、应保证设备在无腐蚀，温度5-450C的室内环境工作。

钠离子交换器原理钠离子交换器是一种用于水处理的设备，主要用于去除水中的硬度物质，如钙和镁离子。

其原理主要是通过树脂的吸附、解吸和再生来实现。

钠离子交换器是通过特殊的树脂来实现的，这种树脂具有交换正离子的能力。

钠离子交换器通常是由一个或多个树脂柱组成的，在水处理过程中，水流经过这些树脂柱，树脂将钙和镁离子吸附下来，同时释放出等量的钠离子。

树脂的吸附过程是通过树脂上带有的钠离子与水中的钙和镁离子发生交换反应。

正常情况下，钠离子交换树脂的全钠形态，也就是树脂上所有的阴离子都是钠离子。

当水中的钙和镁离子接触到树脂时，它们与树脂上的钠离子发生交换反应，被树脂吸附下来。

当树脂吸附的钙和镁离子达到一定程度时，树脂就会失去吸附的能力，此时需要进行解吸和再生。

解吸过程是将树脂中吸附的钙和镁离子和部分吸附的钠离子从树脂中洗出来，完成后树脂上的阴离子会减少，变为树脂的减钠形态。

再生过程是用含有高浓度钠盐的溶液（如盐水或钠盐溶液）将树脂中释放的钙和镁离子重新吸附，这样树脂中的钠离子就会重新恢复。

树脂的再生过程可以通过两种方式进行：化学再生和物理再生。

化学再生是将树脂置于含有浓度较高的酸或碱溶液中，使树脂中的离子交换得以逆转，并去除吸附的离子。

物理再生是通过冲洗树脂柱，用水或盐溶液将被吸附的离子冲洗出去。

钠离子交换器具有很高的水处理能力和效果，可以大大降低水中的硬度物质的含量。

它广泛应用于家庭、工业等领域的水处理过程中，可以用于净化饮用水、锅炉水、游泳池水等。

此外，钠离子交换器还可以用于去除水中的重金属离子、放射性物质、有机物等。

总之，钠离子交换器是一种通过树脂吸附、解吸和再生的原理来去除水中硬度物质的设备。

它的工作原理简单而有效，能够提供高效的水处理能力，广泛应用于各个领域的水处理过程中。

美国富莱克（FLECK）全自动软水器工作原理与设计指导全自动软水器主要用于工业及民用软化水的制备，如锅炉给水、空调系统补充水、换热器及纯水系统的预处理等。

美国FLECK软化集中控制器：全自动软水器其活塞式阀芯不但水力学性能超群，且坚固耐磨、耐腐蚀，无铅黄铜质阀体无毒无害，使用寿命长。

全自动软水器可分为时间控制型、流量控制型，连续供软水系统型多种系列，有单阀单罐、单阀双罐、双阀双罐并联、大型多阀多罐串联等多种组合形式，满足锅炉软化水设备的不同用水需求。

全自动软水器(钠离子交换器)的工作原理：钠离子交换器出水管上的传感流量计随机收集输出水量信息并及时输入电脑，经储存、运算后，发出指令给多路通伺服阀或电磁阀进行相应的操作。

同时，又把相关信息同步反馈回微电脑系统需要再生时，电脑控制电磁阀切断出水管通路，预置程序的定时启动，使反洗－－吸盐－－冲洗－注水等工艺准确无误的进行操作。

微电脑可根据用户的需要进行优化预置。

可随机显示：周期设定出水量、剩余水量、单位小时水流量、周期耗盐量、每次再生的时刻和当前工作的模式。

满足运行中的不同需求，任何时后都可以将全自动软水器运作切换为人工手动再生，以满足软化水设备运行工况的不同要求。

全自动软水器设备特点：1.自动化程度高，运行工况稳定。

2.先进程序控制装置，运行准确可靠，替代手工操作，完全实现水处理的各个环节的自动转换。

3.高效率低能耗，运行费用经济。

由于软化器整体设计合理，使树脂的交换能力得以充分发挥，设备采用射流式吸盐，替代盐泵，降低了能耗。

4.设备结构紧凑，占地面积小，节省了基建投资，安装、调试，使用简便易行，运行部件性能稳定。

进水要求：余氯＜0.1ppm；浊度＜2 Fe＜0.3ppm；Mn ＜0.3ppm；总含盐量＜500ppm；技术指标：工作压力：0.15-0.6MPa；工作温度：5-50℃；电源：220V、50Hz；功率：≤10W；产水量：1-110m3/h；阀体材质：高强度塑料或无铅铜合金；罐体材质：缠绕玻璃钢或碳钢内防腐及不锈钢；控制方式：时间型和流量型或无电源水力驱动型；出水硬度：≤ 0.03mmol/L(原水硬度≤8mmol/L时)；再生方式：顺流或逆流；接口形式：管螺纹/ABS法兰；树脂：进口；再生水耗：≤2%×产水量；盐耗：≤100g/mol；安装条件：不需单独设备基础，一般平整的水泥地面即可，在设备周围1米范围内应设排水沟或排水口。

钠离子交换器工作原理钠离子交换器是一种常用于水处理和工业生产中的设备，其工作原理主要是利用树脂材料对水中的钠离子进行交换，从而实现水质的改善和纯化。

钠离子交换器广泛应用于软化水、去除硬水、除盐和水处理等领域，下面将详细介绍钠离子交换器的工作原理。

首先，钠离子交换器的核心部分是树脂。

树脂是一种高分子化合物，具有很强的吸附能力，能够与水中的离子发生交换反应。

在钠离子交换器中，树脂通常是以颗粒状或珠状存在的，其表面带有一定的电荷，能够与水中的钠离子发生吸附和交换。

其次，钠离子交换器的工作原理是利用树脂对水中的钠离子进行交换。

当含有钠离子的水通过钠离子交换器时，树脂上的固定离子与水中的钠离子发生交换，使得树脂上的钠离子被释放到水中，而水中的钠离子则被吸附到树脂上。

这样，经过钠离子交换器处理后的水中的钠离子含量就会减少，从而实现了水质的改善和纯化。

此外，钠离子交换器的工作原理还涉及到对树脂的再生。

随着使用时间的增长，树脂上吸附的钠离子会逐渐增多，导致树脂的交换容量逐渐减小。

为了恢复树脂的交换能力，需要对树脂进行再生。

再生的过程是通过将含有高浓度盐水的溶液通过树脂床，使得树脂上的吸附的钠离子被盐离子替换，从而实现树脂的再生和恢复交换能力。

总的来说，钠离子交换器的工作原理是通过树脂对水中的钠离子进行吸附和交换，从而实现水质的改善和纯化。

其工作过程包括水通过树脂床、钠离子被吸附和交换、再生树脂等环节。

钠离子交换器在水处理和工业生产中具有重要的应用价值，能够有效地改善水质、提高生产效率，受到广泛的关注和应用。

钠离子交换器目次一、概述本厂钠离子交换器用途、特点二、全自动浮动床钠离子交换器2.1、设备工作原理和软化原理2.2、设备型号2.3、设备技术参数和性能指标表一2.4、设备工作系统图、周期循环工作状态图和流量规格表图一LDZN(S)、LDZN(SS) 交换器工作系统图LZDN(S)、LDZN(SS)交换器流量规格表二、表三图二LDZN(S)交换器周期循环工作状态图图三LDZN(SS)交换器周期循环工作状态图图四LDZN(D)交换器工作系统图LDZN(D)单交换罐流量规格表表四图五LDZN (D)单交换罐周期循环工作状态图2.5、交换器外形图和规格尺寸表1)、图六LDZN(S)-4m3/h以下交换器外形及尺寸表表五2)、图七LDZN(S)6-20m3/h交换器外形及尺寸表表六3)、图八LDZN(S)25-60m3/h 交换器外形及尺寸表表七4)、图九LDZN(D)-30m3/h以上交换器外形及尺寸表表八5)、图十LDZN(SS)-6m3/h以下交换器外形及尺寸表表九6)、图十一LDZN(SS)8-25m3/h交换器外形及尺寸表表十7)、图十二LDZN(SS)型30-70m3/h交换器外形及尺寸表表十一2.6、1)、图十三LDZN(D)、LDZN(S)交换器设备基础图表十二2)、图十四LDZN(SS)交换器设备基础图表十四2.7、设备材质和供应范围3.8、设备安装和使用三、WGN型无压法逆流再生钠离子交换器3.1、DN500-DN600交换器外形3.2、DN800-DN1200交换器外形3.3、DN1500-DN3200交换器外形3.4、DN500-DN3200主要技术数据表一3.5、DN500-DN1200主要安装尺寸表二3.6、DN1500-DN3200主要安装尺寸表三3.7、设备操作方法一、概述本厂钠离子交换器用途、特点本厂钠离子交换器用于低压工业锅炉补给水及化工、医药、纺织、印染、造纸、印刷等行业用水，近几年来大量的用于反滲透作前置除硬度处理设备。

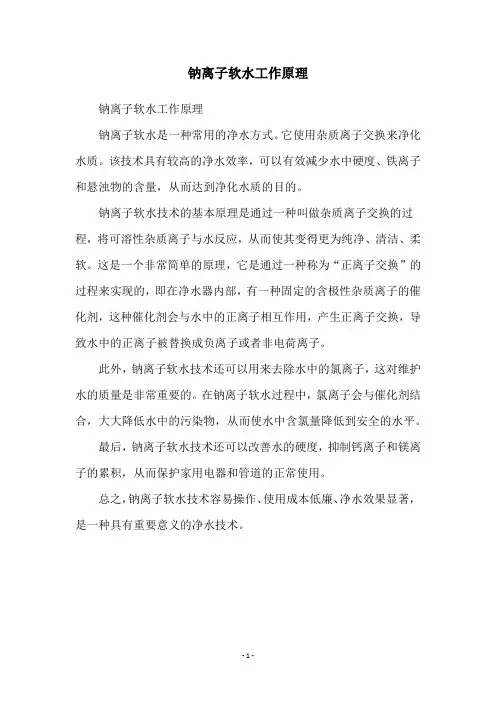

钠离子软水工作原理
钠离子软水工作原理
钠离子软水是一种常用的净水方式。

它使用杂质离子交换来净化水质。

该技术具有较高的净水效率，可以有效减少水中硬度、铁离子和悬浊物的含量，从而达到净化水质的目的。

钠离子软水技术的基本原理是通过一种叫做杂质离子交换的过程，将可溶性杂质离子与水反应，从而使其变得更为纯净、清洁、柔软。

这是一个非常简单的原理，它是通过一种称为“正离子交换”的过程来实现的，即在净水器内部，有一种固定的含极性杂质离子的催化剂，这种催化剂会与水中的正离子相互作用，产生正离子交换，导致水中的正离子被替换成负离子或者非电荷离子。

此外，钠离子软水技术还可以用来去除水中的氯离子，这对维护水的质量是非常重要的。

在钠离子软水过程中，氯离子会与催化剂结合，大大降低水中的污染物，从而使水中含氯量降低到安全的水平。

最后，钠离子软水技术还可以改善水的硬度，抑制钙离子和镁离子的累积，从而保护家用电器和管道的正常使用。

总之，钠离子软水技术容易操作、使用成本低廉、净水效果显著，是一种具有重要意义的净水技术。

- 1 -。
