高电压技术第6章电气设备预防性试验

配电室高压试验规程及试验内容高压试验是高电压技术的基础与关键。

任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。

即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。

预防性试验是运行部门保证设备安全运行的重要措施。

通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。

根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量（试验前、打耐压前进行），用2500V摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有QF—44电桥）分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验（此项进行3次取其平均值）4、变压器耐压试验（要求打压工频电压30KV,1分钟）。

5、必要时须进行吊芯检查。

（吊芯检查的程序另符）6、变压器试验周期老规程为两年一次。

二：电力电缆试验，具体项目有：1、绝缘电阻的测量。

在直流耐压试验之前进行。

相间绝缘，用2500V摇表摇测1分钟。

2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。

(以上为老规程，新规程YJV电缆无)3、试验周期1—3年一次。

三：电气设备试验：具体项目有：（高压开关柜）１、绝缘电阻测量（包括母线，断路器，互感器绝缘子相间与地的测量。

２、打压试验，（包括母线、互感器，断路器、绝缘子）。

（老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟）３、试验周期1—3年一次。

四：继电器调试：具体项目有：１、检查转盘、齿轮、接点等机械部分是否良好。

２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。

３、进行断路器定值跳闸试验。

（分合闸、跳闸两项）４、试验周期一年一次。

（a）决定波前时间； （b）决定半峰值时间
二、冲击电压发生器的基本原理
如需更高的冲击电压，可采用多级的冲击电压发生器。
多级冲击电压发生器工作原理：其工作原理概括起来 说就是利用多级电容器并联充电，然后通过球隙串联 放电，从而产生高幅值的冲击电压。
发明人：产生较高电压的冲击发生器多级回路，首先 由德国人E.马克思（E.Marx）提出，为此他于1923年 获得专利，被称为马克思回路
第六章 电气设备绝缘试验（二）
工频高压试验 直流高压试验 雷电冲击高压试验 操作冲击高压试验
§6-1 工频高压试验
工频耐压试验是在电气设备上施加规定的工 频试验电压并保持一定的时间，以考验绝缘 能否耐受该试验电压的作用。
工频高压试验能有效发现绝缘中危险的集中 性缺陷，是检验电气设备绝缘强度最有效和 最直接的方法。
冲击电压的一般表达式：
u2= U1[exp（-t/τ1）- exp（-t/τ2）]
时间常数：τ1和τ2 1.2/50μs的雷电波：τ1＞＞τ2
u2由两个指数分量相加构成 波前时间Tf由较小的时间常数τ2决定； 半峰值时间Tt由相对大得多的时间常数τ1决定
冲击电压的产生
冲击电压发生器的基本回路 (a)低效率回路 (b)高效率回路
T3的容量为S T2的容量为2S T1 的容量为3S
n级串级装置的容量利用率
可见，随着试验变压器串接台数的增加，利用 率降低，实际中，串接的试验变压器台数一般 不超过三台。
§6-2 直流高压试验
➢ 在被试品的电容量很大的场合，用工频交流高
电压进行绝缘试验时会出现很大的电容电流，这 就要求工频高压试验装置具有很大的容量，这时 常用直流高电压试验来代替工频高电压试验。 ➢ 工频高电压-整流器-直流高压，倍压整流-直流 高压串级装置-更高直流电压。

电气设备预防性试验26.1 电气设备的预防性试验是判断电气设备能否继续投入运行，预防电气设备损坏及保证安全运行重要措施；是电力设备运行和维护工作中的一个重要环节；是保证电力系统安全运行的有效手段之一。

预防性试验规程是电力系统绝缘监督工作的主要依据。

26.2 电气设备预防性试验概述26.2.1 范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。

26.2.2 引用标准GB 261—83 石油产品闪点测定法GB 264—83 石油产品酸值测定法GB 311—83 高压输变电设备的绝缘配合高电压试验技术GB/T 507—86 绝缘油介电强度测定法GB/T 511—88 石油产品和添加剂机械杂质测定法GB 1094.1～5—85 电力变压器GB 2536—90 变压器油GB 5583—85 互感器局部放电测量GB 5654—85 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量GB 6450—86 干式电力变压器GB/T 6541—86 石油产品油对水界面张力测定法(圆环法)GB 7252—87 变压器油中溶解气体分析和判断导则GB 7328—87 变压器和电抗器的声级测定GB 7595—87 运行中变压器油质量标准GB/T 7598—87 运行中变压器油、汽轮机油水溶性酸测定法(比色法) GB/T 7599—87 运行中变压器油、汽轮机油酸值测定法(BTB法)GB 7600—87 运行中变压器油水分含量测定法(库仑法)GB 7601—87 运行中变压器油水分含量测定法(气相色谱法)GB 9326.1～.5—88 交流330kV及以下油纸绝缘自容式充油电缆及附件 GB 11022—89 高压开关设备通用技术条件GB 11023—89 高压开关设备六氟化硫气体密封试验导则GB 11032—89 交流无间隙金属氧化物避雷器GB 12022—89 工业六氟化硫DL/T 421—91 绝缘油体积电阻率测定法DL/T 423—91 绝缘油中含气量测定真空压差法DL/T 429.9—91 电力系统油质试验方法绝缘油介电强度测定法DL/T 450—91 绝缘油中含气量的测定方法(二氧化碳洗脱法)DL/T 459—92 镉镍蓄电池直流屏定货技术条件DL/T 492—92 发电机定子绕组环氧粉云母绝缘老化鉴定导则DL/T 593—1996 高压开关设备的共用定货技术导则SH 0040—91 超高压变压器油SH 0351—92 断路器油26.2.3 定义、符号26.2.3.1 预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。

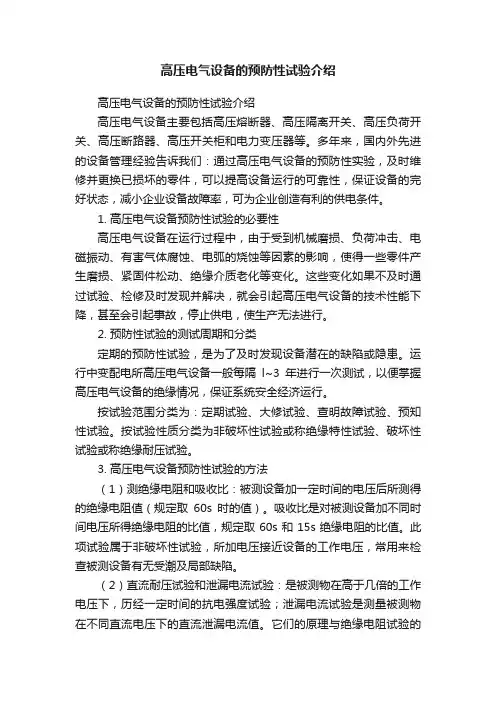

高压电气设备的预防性试验介绍高压电气设备的预防性试验介绍高压电气设备主要包括高压熔断器、高压隔离开关、高压负荷开关、高压断路器、高压开关柜和电力变压器等。

多年来，国内外先进的设备管理经验告诉我们：通过高压电气设备的预防性实验，及时维修并更换已损坏的零件，可以提高设备运行的可靠性，保证设备的完好状态，减小企业设备故障率，可为企业创造有利的供电条件。

1. 高压电气设备预防性试验的必要性高压电气设备在运行过程中，由于受到机械磨损、负荷冲击、电磁振动、有害气体腐蚀、电弧的烧蚀等因素的影响，使得一些零件产生磨损、紧固件松动、绝缘介质老化等变化。

这些变化如果不及时通过试验、检修及时发现并解决，就会引起高压电气设备的技术性能下降，甚至会引起事故，停止供电，使生产无法进行。

2. 预防性试验的测试周期和分类定期的预防性试验，是为了及时发现设备潜在的缺陷或隐患。

运行中变配电所高压电气设备一般每隔l~3年进行一次测试，以便掌握高压电气设备的绝缘情况，保证系统安全经济运行。

按试验范围分类为：定期试验、大修试验、查明故障试验、预知性试验。

按试验性质分类为非破坏性试验或称绝缘特性试验、破坏性试验或称绝缘耐压试验。

3. 高压电气设备预防性试验的方法（1）测绝缘电阻和吸收比：被测设备加一定时间的电压后所测得的绝缘电阻值（规定取60s时的值）。

吸收比是对被测设备加不同时间电压所得绝缘电阻的比值，规定取60s和15s绝缘电阻的比值。

此项试验属于非破坏性试验，所加电压接近设备的工作电压，常用来检查被测设备有无受潮及局部缺陷。

（2）直流耐压试验和泄漏电流试验：是被测物在高于几倍的工作电压下，历经一定时间的抗电强度试验；泄漏电流试验是测量被测物在不同直流电压下的直流泄漏电流值。

它们的原理与绝缘电阻试验的原理基本相同。

试验中所用的直流电源由高压整流设备供给，用微安表指示泄漏电流值。

（3）交流耐压试验：对被测设备施加1分钟的高于运行中可能通到的工频交流电压，用以检查设备的绝缘水平。
