园林工程竖向设计

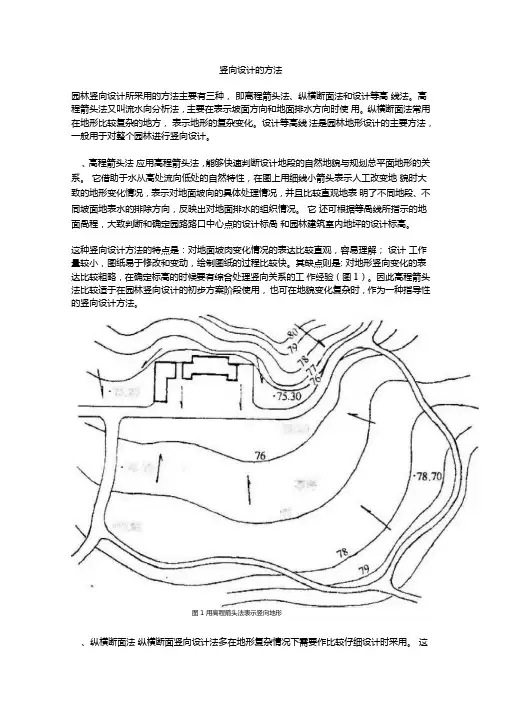

竖向设计的方法园林竖向设计所采用的方法主要有三种，即离程箭头法、纵横断面法和设计等高线法。

高程箭头法又叫流水向分析法，主要在表示坡面方向和地面排水方向时使用。

纵横断面法常用在地形比较复杂的地方，表示地形的复杂变化。

设计等高线法是园林地形设计的主要方法，一般用于对整个园林进行竖向设计。

、高程箭头法应用高程箭头法，能够快速判断设计地段的自然地貌与规划总平面地形的关系。

它借助于水从高处流向低处的自然特性，在图上用细线小箭头表示人工改变地貌时大致的地形变化情况，表示对地面坡向的具体处理情况，并且比较直观地表明了不同地段、不同坡面地表水的排除方向，反映出对地面排水的组织情况。

它还可根据等咼线所指示的地面咼程，大致判断和确定园路路口中心点的设计标咼和园林建筑室内地坪的设计标高。

这种竖向设计方法的特点是：对地面坡肉变化情况的表达比较直观，容易理解；设计工作量较小，图纸易于修改和变动，绘制图纸的过程比较快。

其缺点则是: 对地形竖向变化的表达比较粗略，在确定标高的时候要有综合处理竖向关系的工作经验（图1）。

因此高程箭头法比较适于在园林竖向设计的初步方案阶段使用，也可在地貌变化复杂时，作为一种指导性的竖向设计方法。

巧2075.2076.70草坪11'77.80图 1 用高程箭头法表示竖向地形、纵横断面法纵横断面竖向设计法多在地形复杂情况下需要作比较仔细设计时采用。

这种方法的优点是：对规划设计地点的自然地形有一个立体的形象概念，容易着手考虑对地形的整理和改造。

而它的缺点则是：设计过程较长，设计所花费的时间比较多。

采用纵横断面法的具体方法步骤如下所述。

1．绘制地形方格网：根据竖向设计所要求的精度和规划平面图的比例，在所设计区域的地形图上绘制方格网，方格的大小采用10m K 10m 20m K 20m 30m K 30m 等。

设计精度要求高，方格网就小一些；反之，方格网则大一些。

图纸比例为1:200〜1:500时，方格网尺寸较小，比例为1:1000〜1:2000时，采用的方格网尺寸应比较大。

园林竖向设计名词解释
园林竖向设计，嘿，这可真是个超级有趣的玩意儿啊！它就像是园林的魔法棒，能让平平无奇的土地变得起伏有致、魅力十足。

你看啊，园林竖向设计不就是在摆弄那高低错落嘛！就像给园林化个美美的妆，让它有了立体感，有了层次感。

它决定着哪里是小山坡，哪里是低谷，哪里可以有个小瀑布，哪里又能有个缓坡让人轻松漫步。

这不就跟搭积木似的嘛！要把不同形状、不同高度的积木巧妙地组合在一起，才能搭出一个漂亮的城堡。

园林竖向设计也是这样啊，要考虑各种元素的搭配，让它们和谐共处。

比如说，高的树木得种在高处，矮的花草就放在低处，这样才协调好看呀。

它还关系到排水呢！要是设计得不好，一下雨就成了水坑的海洋啦，那可不行。

所以得精心安排，让雨水乖乖地流走，就像给它们规划了专门的通道一样。

而且哦，竖向设计还能营造出不同的氛围呢！高高低低的地形可以让人有探索的欲望，一会儿上坡，一会儿下坡，多有意思。

有时候一个小小的高差变化，就能带来完全不一样的感觉，这不是很神奇吗？
再想想，要是没有竖向设计，那园林不就成了一马平川啦，多无聊啊！有了它，园林才有了灵魂，才有了独特的魅力。

它能让我们在小小的空间里体验到大自然的丰富多样，感受到高低起伏带来的惊喜和乐趣。

园林竖向设计真的是太重要啦！它是让园林变得生动有趣、别具一格的关键所在啊！。

园林场地竖向设计名词解释
园林场地的竖向设计是指对场地垂直方向（高度）的规划和设计。

这包括建筑物、植被、地形、水体等在垂直方向上的布局和组织。

以下是在园林场地竖向设计中考虑的一些重要因素：
1.建筑高度和结构：确定场地上建筑物的高度和结构布局。

考虑建筑物的用途、风格、视野、与周围环境的关系等因素。

2.植被层次：规划不同高度层次的植被，包括地面层、灌木层、树冠层等。

通过合理搭配植被，可以创造出层次分明、丰富多样的垂直景观。

3.地形设计：利用地形的高差来创建不同高度的平台、坡地、台阶等景观。

这可以增加场地的立体感，丰富视觉层次。

4.水体设计：如有水体，考虑水体的高差、喷泉、瀑布等元素，以实现水景在垂直方向上的设计。

水体的流动和声音可以为园林带来独特的空间体验。

5.垂直花园：在建筑物表面或结构上设计垂直花园，通过爬山虎、藤蔓等植物打造垂直绿墙，增加绿化面积，改善空气质量，同时美化环境。

6.景观照明：在不同高度设置合适的景观照明，以突显建筑物、植被或水体的垂直线条和特征。

夜间的照明设计可以为场地带来别样的美感。

7.观景点设计：在场地高点或设计的特定位置设置观景点，以提供良好的视野和观赏体验。

这可以是平台、天桥、观景塔等结构。

8.交通和连接：确保垂直设计考虑到交通流线，包括楼梯、电梯、坡道等，以便居民或游客能够便捷地在不同高度之间移动。

在进行园林场地竖向设计时，需要综合考虑自然环境、人文因素、功能需求等多个方面，以打造一个丰富、宜人、具有层次感的园林景观。

设计过程中还需考虑可持续性、可访问性以及安全性等方面的问题。

竖向设计步骤园林竖向设计是一项细致而繁琐的工作，设计和调整、修改的工作量都很大。

但不管是用设计等高线法或是用纵横断面设计法等进行设计，一般都要经过以下一些设计步骤。

一、资料的收集设计进行之前，要详细地收集各种设计技术资料，并且要进行分析、比较和研究，对全园地形现状及环境条件的特点要做到心中有数.需要收集的主要资料如下：1．园林用地及附近地区的地形图，比例1:500或1:1000，这是竖向设计最基本的设计资料，必须收集到，不能缺少。

2. 当地水文地质、气象、土壤、植物等的现状和历史资料。

3. 城市规划对园林用地及附近地区的规划资料，市政建设及地下管线资料。

4. 园林总体规划初步方案及规划所依据的基础资料。

5. 所在地区的园林施工队伍状况和施工技术水平、劳动力素质与施工机械化程度等方面的参考材料。

资料的收集原则是：关键资料必须齐备，技术支持资料要尽量齐备，相关的参考资料越多越好。

二、现场踏勘与调研在掌握上述资料的基础上，应亲临园林建设现场，进行认真的踏勘、调查，并对地形图等关键资料进行核实。

如发现地形、地物现状与地形图上有不吻合处或有变动处，要搞清变动原因，进行补测或现场记录，以修正和补充地形图的不足之处。

对保留利用的地形、水体、建筑、文物古迹等要加以特别注意，要记载下来。

对现有的大树或古树名木的具体位置，必须重点标明。

还要查明地形现状中地面水的汇集规律和集中排放方向及位置，城市给水干管接入园林的接口位置等等情况。

三、设计图纸的表达竖向设计应是总体规划的组成部分，需要与总体规划同时进行。

在中小型园林工程中，竖向设计一般可以结合在总平面图中表达。

但是，如果园林地形比较复杂，或者园林工程规模比较大时，在总平面图上就不易清楚地把总体规划内容和竖向设计内容同时都表达得很清楚。

因此，就要单独绘制园林竖向设计图。

根据竖向设计方法的不同，竖向设计图的表达也有高程箭头法、纵横断面法和设计等高线法等三种方法。

由于在前面已经讲过纵横断面设计法的图纸表达方法，下面，就按高程箭头法和设计等高线法相结合进行竖向设计的情况来介绍图纸的表达方法和步骤。

园林工程竖向设计实验方案一、背景园林工程竖向设计是指在园林空间中将垂直方向的元素结合起来，通过植物、建筑和景观等要素的组合，实现多层次的空间设计。

这种设计既可以提高园林空间的利用效率，又可以使得整个园林空间更具有层次感和立体感。

因此，园林工程竖向设计对于提升园林空间的美观性、功能性和节约空间等方面都有着重要的作用。

然而，目前关于园林工程竖向设计的具体实验方案还比较缺乏，本实验旨在探索园林工程竖向设计的具体方案，并在实践中验证其效果和可行性。

二、实验目的1. 理论：探索园林工程竖向设计的理论基础，明确园林工程竖向设计的概念、原理和设计方法。

2. 技术：掌握园林工程竖向设计所需的技术手段和工具，包括植物选材、结构设计、材料选用等方面的技术要点。

3. 实践：通过实验验证园林工程竖向设计的可行性和效果，总结出具体的实施方案。

三、实验内容1. 竖向设计的概念和原理概念：园林工程竖向设计是指在园林空间中充分利用垂直方向的空间，通过合理的布局和设计，使得整个园林空间更加立体、丰富和具有层次感。

原理：竖向设计是从空间利用的角度出发，通过利用垂直平面的空间，使得园林空间更具层次感、视觉冲击力和实用功能。

2. 园林工程竖向设计的技术手段和工具技术手段：包括植物选材、结构设计、材料选用等方面的技术手段，可以通过引入垂直绿化、架空花园、跨越空中通道等途径来实现竖向设计。

工具：利用CAD、PS、3Dmax等软件进行模拟设计和实验。

3. 园林工程竖向设计的实践验证通过在园林空间中设置多层次、多元素的竖向设计来实践验证其效果和可行性，包括植物景观的布置、架空通道的设计、垂直墙面的绿化等方面。

四、实验步骤1. 确定实验方案：明确实验的目的、内容和方案，包括具体的竖向设计要素和实施方式。

2. 数据采集与分析：收集园林工程竖向设计的相关数据，包括植物材料的选择、结构方案的设计、材料的选用等方面的数据，并进行分析和比较。

3. 模拟设计：利用CAD、PS、3Dmax等软件进行竖向设计的模拟，并通过实验验证不同设计方案的效果。
