捷顺道闸常见故障与排除

捷顺道捷顺道闸使用说明书闸使用说明书深圳市捷顺科技实业股份有限公司SHENZHEN JIESHUN SCIENCE AND TECHNOLOGY INDUSTRY CO.,LTD.尊敬的用户：非常感谢您选购深圳市捷顺科技实业股份有限公司的捷威道闸，该道闸采用先进的直流伺服技术和全电路无触点控制技术，使整机运行更加平稳、可靠。

而且采用了数字化电路自学习检测功能，有效地杜绝砸车现象，使系统运行更安全可靠。

并配备了标准的外接电气接口，可配置车辆检测器以及上位机，实现系统的自动控制。

可广泛适用于道路管理、道路收费及停车场管理等系统中。

您所购买的捷威道闸，是按照ISO9001：2000 质量管理体系的要求研制、生产的，是经严格、认真检验合格的产品。

本系列产品是技术性较强之设备，为了保证其安全、可靠的运行，以及确保使用安全，在本手册中，对在系统运行过程中，应注意的事项进行了特别的注明，请您在使用本设备之前，首先仔细阅读本说明书，以免由于操作不当而损害您的权益。

版权声明：捷顺和是深圳市捷顺科技实业股份有限公司的注册商标。

本手册版权归深圳市捷顺科技实业股份有限公司所有，未经书面许可，任何单位和个人不得复制、传播其中的内容，违者要对造成的损失承担责任。

本公司保留对该软件进行升级、完善的权利，所以我们不能保证本手册与您所购买的软件完全一致，但我们会定期对本手册进行审查并修订。

本手册如有任何修订，恕不另行通知。

客户服务和技术支持承诺用户自购买产品之日起，由深圳捷顺科技实业股份有限公司提供一年的免费保修和免费技术支持，并实行终身维护，超过免费保修期只收维护成本费。

但当用户对本系列产品有下列行为时，本承诺将自动终止。

(1)用户自行改装、拆卸以及其他不能保证本产品软硬件完整性的操作时。

(2)用户未按照本说明书的内容进行正确的使用而导致产品全部或部分损坏的。

安全警告(1)本系列产品是技术性较强之设备，使用时系统若发生故障，应及时通知我公司售后服务部门或授权服务机构进行处理，切不可随意拆卸，以免损坏内部结构或操作不当而损害您的权益。

道闸故障处理方法道闸是停车场、小区、工厂等场所常见的设备，它的故障会给我们的生活和工作带来诸多不便。

因此，了解道闸的故障处理方法是非常重要的。

下面，我们将介绍一些常见的道闸故障及其处理方法，希望能对大家有所帮助。

1. 电源故障。

当道闸无法正常运行时，首先要检查电源是否正常。

可以通过检查电源线路、保险丝、插座等来确定是否存在电源故障。

如果发现电源故障，应及时更换或修复电源设备，确保道闸正常供电。

2. 遥控器故障。

道闸的遥控器是控制道闸开关的重要设备，如果遥控器出现故障，道闸就无法正常开关。

此时，可以先更换遥控器电池，如果仍然无法解决问题，就需要检查遥控器是否损坏，如有损坏需要及时更换。

3. 机械故障。

道闸在长时间使用后，可能会出现机械故障，比如道闸无法完全打开或关闭、道闸卡住无法移动等。

这时，可以先检查道闸的轨道、齿轮、电机等部件是否有异物阻碍，清理异物后再进行测试。

如果问题仍未解决，可能需要对道闸进行维修或更换部件。

4. 传感器故障。

道闸的传感器是用来检测车辆是否通过的重要设备，如果传感器出现故障，道闸就无法正常感应车辆。

此时，可以先检查传感器是否受到遮挡或损坏，清理或更换传感器后再进行测试。

如果问题依然存在，可能需要调整传感器的灵敏度或更换传感器。

5. 控制器故障。

道闸的控制器是控制道闸开关的核心部件，如果控制器出现故障，道闸就无法正常运行。

这时，可以先检查控制器是否受潮、受损或短路，如果有问题需要及时更换或修复控制器。

总之，道闸故障处理需要我们对道闸的各个部件有一定的了解，并且要有一定的维修技能。

在处理道闸故障时，一定要注意安全，避免因操作不当而造成更大的损失。

希望以上介绍的道闸故障处理方法能够帮助大家更好地维护和管理道闸设备，确保道闸的正常运行。

道闸常见故障与处理方法道闸作为停车场和小区的出入口控制设备，长时间使用不可避免地会出现一些故障。

本文将介绍一些道闸常见故障及其处理方法。

1.道闸卡住道闸在开闭过程中，有可能会卡住无法顺利运行。

这种情况常见的原因是摩擦力过大或者机械零部件出现故障。

处理方法：首先检查摩擦力是否过大，可以适当加润滑油；其次检查机械零部件是否损坏，如零部件损坏，需要更换零部件。

2.道闸电源故障道闸不能正常开闭的原因之一是电源故障，如电源线断开、电源插头松动等。

处理方法：需要检查电源线是否接触良好，如果电源线断开需要重新接线；同时检查电源插头是否稳固，松动的话需要重新插紧。

3.道闸无法识别信号道闸无法正常识别线圈信号或遥控信号，导致无法开启或关闭。

处理方法：首先检查线圈或遥控器是否有物体遮挡，如有，需要将遮挡物清除；其次检查信号线是否连接良好，如信号线松动，需要重新连接。

4.道闸上升速度慢道闸上升速度慢可能是由于马达故障或者驱动系统出现问题。

处理方法：检查马达是否正常工作，如有异常需要更换马达；同时检查驱动系统是否正常，如有故障需要修复或更换零部件。

5.道闸下降速度慢道闸下降速度慢可能是由于阻尼器故障或者电源供应不稳定。

处理方法：检查阻尼器是否正常工作，如有故障需要进行维修或更换；同时检查电源供应是否稳定，如不稳定需要进行修复。

6.道闸无法自动复位道闸无法自动复位可能是由于限位开关损坏或设置错误。

处理方法：检查限位开关是否损坏，如有需要更换限位开关；同时检查限位开关设置是否正确，如不正确需要进行调整。

7.道闸按键失灵道闸按键失灵可能是由于按键接触不良或按键线路故障。

处理方法：首先检查按键是否接触良好，如有需要调整按键位置或更换按键；同时检查按键线路是否正常，如有故障需要修复或更换线路。

以上是道闸常见故障及处理方法的介绍，希望能对您有所帮助。

在处理道闸故障时，如果不具备相关技术知识，建议寻求专业维修人员的帮助，以确保安全和有效地解决问题。

道闸常见故障分析处理道闸是指用于控制车辆进出的机械设备，常见于停车场、小区门口等地。

由于长期使用、环境因素等原因，道闸故障是常见的问题，给使用者带来不便。

本文将从以下几个方面对道闸常见故障进行分析处理。

一、道闸无法打开或无法关闭1.遥控器电池电量不足：排除故障前，首先检查遥控器电池电量。

如电量不足，替换电池即可。

2.电源故障：道闸使用电源供电，检查电源开关或断路器是否关闭或短路。

如有问题，修复电源供应问题。

3.机械故障：检查道闸机械部分是否有异物卡住，是否存在机械结构松动等情况。

如有问题，清理异物或修复机械结构。

4.电路故障：检查道闸电路是否正常连接，是否有线路断裂等情况。

如有问题，修复或更换线路。

二、道闸速度过慢或过快1.控制器设置问题：检查道闸的控制器设置是否正确，包括速度参数和延时时间等。

如有问题，重新设置控制器参数。

2.电机故障：道闸速度与电机的性能直接相关，检查电机是否正常工作，如有问题，则需要修复或更换电机。

3.机械部分问题：检查道闸机械部分是否有卡顿或松动等问题。

如有问题，清理卡住的部件或修复松动部分。

三、道闸无法感应到车辆1.地感故障：道闸通常通过地感来感知车辆的存在，检查地感是否正常工作。

如有问题，修复或更换地感设备。

2.红外线故障：道闸还可以通过红外线感知车辆，检查红外线设备是否有损坏或接触不良的情况。

如有问题，修复或更换红外线设备。

3.控制器设置问题：检查道闸的控制器设置是否正确，包括感应距离和灵敏度等。

如有问题，重新设置控制器参数。

四、道闸杆抬不起来1.电机故障：道闸杆抬起依靠电机驱动，检查电机是否正常工作。

如有问题，修复或更换电机。

2.机械部分问题：检查道闸机械部分是否有卡顿或松动等问题。

如有问题，清理卡住的部件或修复松动部分。

3.限位开关故障：道闸通常设有限位开关来控制道闸杆的上下限位置，检查限位开关是否正常工作。

如有问题，修复或更换限位开关。

五、道闸无法正常工作1.电源故障：检查道闸的电源是否正常供电，如有问题，则修复电源供应问题。

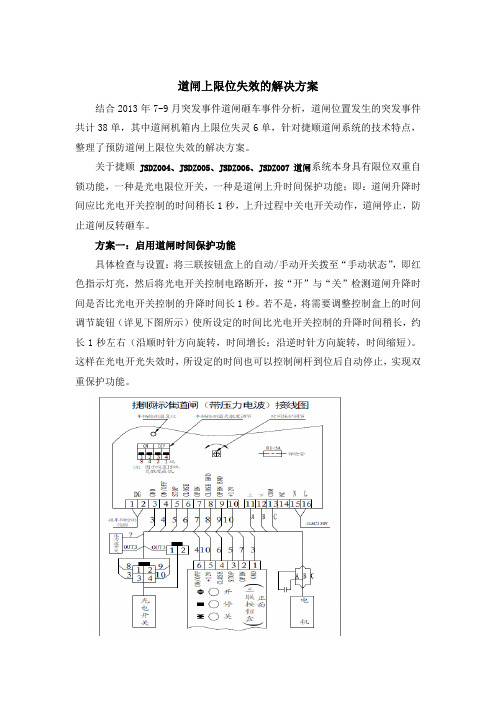

道闸上限位失效的解决方案结合2013年7-9月突发事件道闸砸车事件分析，道闸位置发生的突发事件共计38单，其中道闸机箱内上限位失灵6单，针对捷顺道闸系统的技术特点，整理了预防道闸上限位失效的解决方案。

关于捷顺JSDZ004、JSDZ005、JSDZ006、JSDZ007道闸系统本身具有限位双重自锁功能，一种是光电限位开关，一种是道闸上升时间保护功能；即：道闸升降时间应比光电开关控制的时间稍长1秒，上升过程中关电开关动作，道闸停止，防止道闸反转砸车。

方案一：启用道闸时间保护功能具体检查与设置：将三联按钮盒上的自动/手动开关拨至“手动状态”，即红色指示灯亮，然后将光电开关控制电路断开，按“开”与“关”检测道闸升降时间是否比光电开关控制的升降时间长1秒。

若不是，将需要调整控制盒上的时间调节旋钮（详见下图所示）使所设定的时间比光电开关控制的升降时间稍长，约长1秒左右（沿顺时针方向旋转，时间增长；沿逆时针方向旋转，时间缩短）。

这样在光电开光失效时，所设定的时间也可以控制闸杆到位后自动停止，实现双重保护功能。

注：数字式道闸（JSDZ0203）不存在时间保护检查设置问题，它自身具有数字行程保护功能，在道闸开闸或关闸过程中，道闸电控部分自动记录闸杆运行的角度，当闸杆运行角度超过预定值（默认1度），则输出信号控制电机停止运转，防止因闸杆运行超过极限位置导致砸车伤人。

方案二：道闸机箱内增加行程极限开关本方案以捷顺JSDZ-007系列道闸为基础进行安装调试，规避道闸在上升停止位光电开关失效时，道闸越过停止位后继续落闸，导致车辆在道闸位置被砸。

道闸加装行程极限开关1、行程极限开关的安装说明：1的位置（如图）22、行程开关接线说明：1关的常闭点进行控制。

2出现继续向下落闸，导致车辆出入场时被砸。

方案三：光电限位开关检查与测试道闸在使用过程中，光电开关是控制道闸下降与上升停止的核心部件，每一次道闸的动作，光电开关需动作两次。

道闸常见故障及维修方法Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】道闸常见故障及维修方法一、道闸不能起落1.先检查有无电、保险管有无烧毁，如果保险丝溶断了，必须要做全面检查。

2.在传达室拔掉地下电缆插头，用万用表Rx1挡，测量电机红、白、黄三条引线是否相通，（黄（红）与白色，电阻应在15欧姆左右，黄色与红色应在30欧姆左右），再用R×10K档测量与其它的线是否有一定的电阻，（主要是检查线与线之间是否会间接性短路）。

.红、白、黄三条电机线不通（电阻无穷大），再检测机尾接线盒里的红、白、黄色，若相通，说明地下电缆中红、白、黄断路；不相通：再拆开机罩，在门排与机头连接的插头处再测这三条线，若相通，说明从门排端起至传达室的线断（包括各插头接触不良在内）；若还是不通，直接测量电机定子线圈是否断路。

3.电机引线只有红、黄相通，与白色分别不通，查看电机定子是否发烫.若发烫厉害，说明电机热保护停机不能开关.若不发烫，检查20UF的启动电容是否失效。

4.电机良好还是不能开关，再测量蓝、绿、灰色三条限位信号线是否短路，因为门到位自动停止是通过限位传感器K1、K2感应，假如K1、K2两只传感器同时短路，也相当于门在开门是限位了，关门也限位了造成的不能开关[红门机电]。

5.电机线、信号线良好，还是不能开关，说明控制盒有故障。

为什么不先换控制盒呢如果有哪里出现短路，可能将刚刚换好的又会烧坏。

所以，我们要检查好每个部位，没有其他故障隐患后，才可以更换。

二、道闸能关（开）不能开（关）能关（开）不能开（关），说明电机白色公共线良好，可以先测电机红（黄）色与白色线是否相通，再测量蓝色与灰（绿）色信号线和K2（K1）传感开关是否短路。

三、能开关但不能停机能开关说明电机线红、白、黄三条线没有问题，信号线没有短路。

主要原因是限位信号没有送到控制器或控制器限位功能坏。

道闸的常见故障以及维修方法道闸是停车场、小区、高速公路等场所常见的设备，它起到了安全管控和交通流畅的作用。

然而，由于长时间的使用和环境因素，道闸也会出现一些常见的故障。

本文将会介绍一些常见的道闸故障以及相应的维修方法。

首先，道闸电机故障是道闸常见的故障之一、当道闸无法抬升或者不能正常下降时，很可能是由于电机故障造成的。

此时，我们需要检查电机的供电情况和接线是否正常。

如果供电和接线都没有问题，那么可能是电机本身出现了故障，需要更换电机或者修理电机。

其次，道闸传感器故障也非常常见。

道闸通常配备了光电传感器或者地感线圈来控制道闸的升降。

当道闸无法感应到车辆或者误判车辆时，很可能是传感器故障。

此时，我们需要检查传感器的供电情况和接线是否正常。

如果供电和接线都没有问题，那么可能是传感器本身出现了故障，需要更换传感器或者调整传感器的位置。

另外，道闸弹簧故障也是常见的问题之一、弹簧是道闸升降的关键部件之一，当弹簧断裂或者变形时，道闸将无法正常升降。

在修理弹簧故障时，我们需要将道闸完全升起并固定，然后将弹簧拆下并检查是否有损坏或变形的情况。

如果弹簧有问题，需要及时更换弹簧，以保证道闸能够正常升降。

还有一个常见的道闸故障是道闸杆折断。

由于长时间的使用或者外力的作用，道闸杆有时会出现折断的情况。

当发现道闸杆折断时，我们需要将断裂的杆段取下，然后用焊接的方法将杆段重新连接起来。

如果折断的部位太长或者杆段无法修复，那么就需要更换道闸杆。

最后，还有一个常见的道闸故障是控制盒故障。

控制盒是道闸的控制中心，当控制盒出现故障时，道闸将无法正常升降。

在修理控制盒故障时，我们需要检查控制盒内部的连接线路和元件是否正常。

如果发现有损坏或者焊接松动的部分，需要进行修复或者更换。

维修道闸故障需要一定的专业知识和技能，建议由专业的维修人员进行操作。

此外，在日常使用中，也要注意对道闸的保养和维护，及时清理杂物、加油润滑以及定期检查各部件的工作情况，以延长道闸的使用寿命，并确保道闸能够正常运行。

道闸故障排除简易方法道闸是停车场、门禁系统等地方常见的设备，用于控制车辆的出入。

然而，有时道闸可能会出现故障，导致无法正常运作。

下面是一些简易的方法，帮助您排除道闸故障。

检查电源和电缆连接。

确认道闸的电源线是否正确连接，是否有短路或断路的情况。

同时，检查与电源相关的保险丝是否正常，如果有烧毁的保险丝，应更换并测试。

检查遥控器或操作面板。

有时道闸故障是由于遥控器或操作面板出现问题而导致的。

确保遥控器电池的电量充足，并检查遥控器与道闸之间的信号是否正常。

如果有可疑的按钮或开关，应尝试更换或修复。

检查道闸控制电路板。

道闸控制电路板是道闸正常运作的核心部件。

检查电路板上的元件是否存在烧坏、松动或脱落等问题。

如果有需要更换或焊接的元件，应按照设备说明书或寻求专业技术人员的帮助进行修复。

注意检查道闸的限位开关。

限位开关用于控制道闸的开启和关闭位置。

如果道闸无法完全打开或关闭，可能是限位开关出现问题。

检查限位开关是否受到损坏或误差调整不当的影响，并进行相应的调整或更换。

清洁和保养道闸。

积累的灰尘、污垢等可能会影响道闸的正常运行。

定期清洁道闸的各个部件，并涂抹适当的润滑油，以确保道闸的顺畅运行。

需要注意的是，如果您对道闸的修理和调试没有专业知识和经验，最好寻求专业技术人员的帮助。

毕竟，道闸是需要一定技术和安全操作的设备。

以上是一些道闸故障排除的简易方法。

通过检查电源和电缆连接、遥控器或操作面板、道闸控制电路板、限位开关以及进行清洁和保养，您有可能解决道闸故障，并恢复正常运行。

记住，在处理道闸时要注意安全，若有需要，请咨询专业技术人员。

数字道闸报错怎么办？报错汇总如下表，出错信息输出信息处理方法存储器故障连续一短声，显示01 ERR更换主控板固定信息无效连续二短声，显示02 ERR下载固定信息防砸检测故障连续三短声，显示03 ERR检查地感处理器（地感死机）或其它防砸输入霍尔信号故障连续四短声，显示04 ERR检查电机线是否插好或者电机问题电机驱动故障或电源短路连续五短声，显示05 ERR检查电机驱动电路或者外接电源是否有短路（立即断电检查是否电源短路）遇阻堵转连续六短声，显示06 ERR检查机械是否卡死或者弹簧是否已调平衡过载(过流) 连续七短声，显示调节弹簧平衡或者降低开关闸速度107 ERR掉电连续八短声，显示08 ERR如果系统没有掉电，而报掉电错误，则更换主控板。

脱杆连续九短声，显示09 ERR检查闸杆检测开关或者夹头没有夹紧非法开箱门连续十短声，显示10 ERR检查箱门检测开关非法抬杆连续十一短声，显示11 ERR检查是否人为抬杆或弹簧拉力太大关闸遇阻连续十二短声，显示12 ERR检查弹簧是否已调平衡/机械是否卡死/闸杆下是否有障碍物有一种情况要注意：正常运行不久后报12ERR，按关闸，关到关到位位置后又自动开闸报12ERR，再按关闸发生相同的现象，或者在开到位位置直接报06ERR，重新上电又正常运行，用了不久又重现。

排查方法：1)检查设备有没有可靠接大地（必须）;22)检查电机线是否有破皮现象（屏蔽线接触到电机壳干扰霍尔信号），如果存在要用电胶布包好;3)重新插拔下电机线的插头，查看是否有松动接触不良的情况;4)把电机线与其它线分开走.以免干拢到电机的霍尔信号;5)如果以上四点没问题，更换主控板或电机进行排查。
