2015-共同学习之旅-建水工程-17—排水系统的设计流量及管网设计

  • 格式：pdf
  • 大小：3.12 MB
  • 文档页数：12

（c）水塞流：水塞流——流量足够大、充水率>1/3时， 管道内形成水塞，管内气体剧烈波动，容易破坏水封，应避免。
3 建筑排水
3.4 排水系统计算 3.4.1 设计流量
排水流量计算规则汇总表
排水流量计算相关内容
公共建筑生活排水定额 公共建筑生活排水小时变化系数 居住小区排水定额 居住小区排水小时变化系数 居住小区中公共建筑排水定额
石油污染土壤简述及修复技术
3 建筑排水
3.4 排水系统计算 3.4.1 设计流量
典型真题
石油污染土壤简述及修复技术
3 建筑排水
3.4 排水系统计算 3.4.2 管网水力计算
① 建筑内部排水管管径 1）大便器的排水管的最小管径不得＜100mm； 2）建筑物排出管食堂厨房内的污水采用管道排除时，其管径应比计算管径大一级； 但干管管径不得＜100mm，支管管径不得＜75mm； 4）医院污物洗涤盆（池）和污水盆（池）的排水管管径，不得＜75mm； 5）小便槽或连接3个及3个以上的小便器，其污水支管管径不宜＜75mm； 6） 浴池的泄水管宜采用100mm。 ② 排水接户管的最小坡度、最大设计充满度等见《建水规范》表4.4.8；
3 建筑排水
3.4 排水系统计算 3.4.2 管网水力计算
典型真题
石油污染土壤简述及修复技术
3 建筑排水
3.4 排水系统计算
3.4.2 管网水力计算
典型真题
2012-2-37.某建筑的排水系统如右图示，各层排水横支管通过45°斜三通与排水立管连接，则其排水立管的最大设 计排水能力应为哪项？ (A) 3.2L/s (B) 4.0L/s (C) 4.4L/s (D) 5.5L/s 解析： 查《建水规范》4.4.11表，或M3教材P182表3-15， 排水立管DN100，专用通气管DN75，结合通气管隔层连接， 最大排水能力为4.4L/s。选[C]
宿舍（I、II类）、住宅、宾馆、酒店式公寓、 医院、疗养院、幼儿院、养老院的卫生间 1.5 旅馆和其它公共建筑的 盥洗室和厕所间 2.0 ～ 2.5
qp—计算管段排水设计秒流量，L/s； Np—计算管段的卫生器具排水当量总数； α—根据建筑物用途而定的系数； qmax—计算管段上最大一个卫生器具的排水流量，L/s； 当按公式计算结果大于所有卫生器具排水流量累加值，则按累加值作为设计流量； 2）用水密集型建筑： n0—同类型卫生器具数； b—卫生器具的同时排水百分数，按《建水规范》 3.6.6 条采用； 冲洗水箱大便器的同时排水百分数应按12 %计算。 注：当按公式计算排水流量小于1个大便器的排水流量，应按1个大便器的排水流量作为该管段的设计秒流量；
管别 接户管 支管 干管 管材 埋地塑料管 埋地塑料管 埋地塑料管 最小管径（㎜） 160 160 200 最小设计坡度 0.005 0.005 0.004 最大设计充满度 0.5
注： 1接户管管径不得小于建筑物排出管管径； 2化粪池与其连接的第一个检查井的污水管最小设计坡度宜取值： 管径150mm为0.010～0.012；管径200mm为0.010。
石油污染土壤简述及修复技术
计算方法
与公共建筑生活用水定额相同 与公共建筑生活用水小时变化系数相同 为居住小区给水定额的85～95% 与居住小区给水小时变化系数相同 按公共建筑给水定额计算 M3教材 《建筑给水排水工程》P280
居住小区生活排水设计流量
住宅生活排水最大小时流量＋公共建筑生活排水最大小时流量
石油污染土壤简述及修复技术
3 建筑排水
3.3 排水管系中水气流动规律
3.3.2 立管中水流状态
（a）附壁螺旋流：流量小、充水率<1/4时，因管壁和水的界面张力作用，水流沿管壁周边向下作螺旋运动；立管 中心气流正常，管内气压稳定。
石油污染土壤简述及修复技术
（b）水膜流：流量继续增加、充水率1/4~1/3时，管壁形成一定厚度的附壁环状水膜流，且水膜随着下降不断增厚， 此时排水较理想；此时，管内气压虽有波动，但对水封影响不大。 终限流速——水膜的下降速度和水膜厚度不再变化， 这时的速度叫终限流速； 终限长度——从排水横支管水流入口到终限流速 形成处的高度； 排水立管水膜流时的通水能力可作为确定排水立管 最大排水流量的依据；
3 建筑排水
3.4 排水系统计算 3.4.1 设计流量
典型真题
2010-4-18. 一幢12层宾馆，层高3.3m，两客房卫生间背靠背对称布置并共用排水立管，每个卫生间设浴盆、洗脸 盆、冲落式坐便器各一只。排水系统污、废水分流，共用一根通气立管，采用柔性接口机制铸铁排水管。则污水立 管的最小管径应为何项？ (A) DN50mm 解答： 已知室内排水系统污、废分流，故污水立管只收集冲落式坐便器的排水； 依据《建水规范》4.4.5，宾馆卫生间的α取值1.5，大便器的排水流量qmax=1.5L/s； 则污水管的设计秒流量； 由《建水规范》4.4.11表4.4.11，DN75可以满足流量要求； 见《建水规范》4.4.12，或M3教材P181，有大便器的排水管道，管径不得＜DN100。 (B) DN75mm (C) DNl00mm (D) DN125mm
3 建筑排水
3.4 排水系统计算 3.4.1 设计流量
典型真题
2013-2-38.关于建筑生活排水系统排水定额和其设计流量计算方法的叙述中，哪项错误？ (A)卫生器具额定排水流量大于或等于其相应冷水给水额定流量 (B)建筑生活排水横管的排水能力与其管材、水力半径、排水坡度等有关 (C)II、Ⅲ类宿舍的生活排水系统，其设计秒流量的计算方法不同
3 建筑排水
3.3 排水管系中水气流动规律
3.3.1横管内水流状态
石油污染土壤简述及修复技术
3 建筑排水
3.3 排水管系中水气流动规律
3.3.1横管内水流状态
典型真题
2007-3-19.如图：在最高层排水横管排水的情况下，B处卫生器具开始排水时，C点存水弯进水 段水面是上升还是下降；B卫生器具排水与高层横管不排水相比是加快还是减慢；在同样情况下， 2卫生器具开始排水时，其排水与上面横管不排水相比是加快还是减慢；3点存水弯进水段水面 是上升还是下降？ (A)C点上升、B点减慢、2点减慢、3点下降 (B)C点下降、B点加快、2点减慢、3点上升 (C)C点上升、B点加快、2点加快、3点下降 (D)C点下降、B点减慢、2点加快、3点上升 解答： 在最高层排水横管排水时，排水立管上部开始出现负压，立管下部开始出现正压； B、C点所在横管位于立管的上部位置，由于立管出现负压产生抽吸作用，该横管也出现负 压抽吸存水弯中的水封，故C点存水弯进水段会下降；当B点同时开始排水时，由于该横管中负 压产生抽吸作用，卫生器具排水与高层横管不排水相比要加快； 2点所在排水横支管位于立管底部，立管下部开始出现正压，同时会在 2～5横管段内形成 正压，阻碍2卫生器具的排水，所以2卫生器具排水与高层横管不排水相比会减慢，使3点存水弯 进水段水面升高。 解析： 负压产生抽吸作用，正压产生阻碍作用。选[B]
居民生活污水定额 居民综合污水定额
排水完善地区按用水定额的90%计 排水一般地区按用水定额的80%计
M3教材《排水工程》P23
3 建筑排水
3.4 排水系统计算 3.4.1 设计流量
排水设计秒流量计算公式
11）用水分散型建筑： q p 0.12 Np qmax
建筑物名称 α值
石油污染土壤简述及修复技术
石油污染土壤简述及修复技术
(D)居住小区生活排水系统的设计流量应为小区内各类建筑物最高日最大小时用水量的累计值乘以85%～95% 解析： A正确，对比《建水规范》4.4.4与3.1.10，或者对比M3教材表1-11和表3-11； B正确，见《建水规范》4.4.7排水横管的水力计算公式中的参数； C正确，见《建水规范》4.4.5与4.4.6，I、II类宿舍和Ⅲ、IV类宿舍的计算公式不同； D错误，见《建水规范》4.4.1，小区生活排水系统排水定额宜为其相应的生活给水系统用水定额的85%～95%； 《建水规范》4.4.3，居住小区内生活排水的设计流量应按住宅生活排水最大小时流量与公共建筑生活排水最 大小时流量之和确定。选[D]
3 建筑排水
3.4 排水系统计算 3.4.1 设计流量
典型真题
2010-1-29.有关建筑排水定额，小时变化系数和小时排水量的叙述中，错误的是何项？ (A)建筑内部生活排水定额和小时变化系数与其相应的建筑给水相同 (B)建筑内部生活排水平均时和最大时排水量的计算方法与建筑给水相同
石油污染土壤简述及修复技术
(C)公共建筑生活排水定额和小时变化系数与公共建筑生活用水定额和小时变化系数相同 (D)居住小区生活排水系统的排水定额和小时定额系数是其相应生活给水系数的给水定额和小时变化系数的 85%～95% 解析： A错误，C正确，《建水规范》4.4.1，公共建筑生活排水定额和小时变化系数应与公共建筑生活给水用水定额 和小时变化系数相同；建筑不代表就是公共建筑，规范中只说是公共建筑，没有说的所有建筑； B正确，都是依据定额和小时变化系数来计算； D不正确，《建水规范》4.4.1，居住小区的排水定额是其相应的生活给水系统用水定额的85%～95%，但小时变 化系数与其相应的生活给水系统小时变化系数相同。选[A/D]
石油污染土壤简述及修复技术
2010-2-29.下列建筑排水管最小管径的要求中，哪一项是正确的？ (A)建筑内排出管最小管径不得小于75mm (B)公共食堂厨房污水排水支管管径不得小于l00mm (C)医院污水盆排水管管径不得小于75mrn (D)小便槽的排水支管管径不得小于l00mm 解析： 见M3教材P168，或《建水规范》4.4.15。选[C]

合集下载

排水系统工程设计与管理

排水系统工程设计与管理

排水系统工程设计与管理一、背景城市的排水系统是城市基础设施的重要组成部分，而且它又与人们的生命安全、生活质量和城市环境的卫生状况密切相关。

对于排水系统工程防洪安全，改善生态环境和提高水资源利用效率等都有着重要作用。

二、排水系统工程设计1.设计原则排水系统工程设计的基本原则是旨在解决排水问题，缓解排水压力，同时吸收水资源的合理利用原则，并考虑环境的保护。

面对排水系统的设计，还要考虑到技术选型、经济性、施工可行性等多方面的因素，找到既能够保障系统性能的方案，又能够降低成本和减少施工难度。

2.设计方法排水系统工程设计可以分为预案设计和详细设计两个阶段。

预案设计是在调查研究的基础上，提出初步方案，以确定此方案的基本适应性和可行性。

详细设计则是依据预案设计的基础上，对其进行详细研究，细化方案，并确定具体的配套设施和施工方法。

这两个阶段的设计需进行科学的技术计算，并以性价比分析为依据，以达到最优方案。

3.设计内容排水系统工程设计包括下水道系统、污水处理系统、雨水收集系统等。

(1)下水道系统下水道系统主要包括泵站、地下管道、检查井等设施。

其主要目的是将在城市生活过程中污水排放到污水处理厂进行处理。

下水道系统的设计应该根据城市的地形、地质情况、排水需求等要素来进行，确定其规模、管径、坡度、隧道掘进和防波堤建设等。

(2)污水处理系统污水处理系统是对城市内污水的处理设施，它需要依据污水类型和污染程度的不同进行相应的类型的处理。

污水处理的基本原则是为了降低其污染物含量，可以采用物理、化学、生物等多种方法，从而达到净化污水的目的。

(3)雨水收集系统雨水收集系统的主要目的是收集雨水，避免雨水造成的城市排水压力，从而保护城市环境和水资源。

三、排水系统工程管理1.规范管理加强对排水系统工程建设过程的管理，必须对城市规划、建设工程进程、工程技术标准、工程质量、安全卫生、环境保护、消防等提出细化相关管理细则。

此外，工程管理部门应对工程建设过程保持实时监测和提供科学咨询。

2015-共同学习之旅-建水工程-19—热水供应系统分类、组成及供水方式

2015-共同学习之旅-建水工程-19—热水供应系统分类、组成及供水方式


4 建筑热水及饮水供应
4.1 热水供应系统分类、组成及供水方式 4.1.3 供水方式
干管循环、立管循环与支管循环
热循环的作用是：补偿配水管网的散热损失，维持配水点所需的水温； 集中热水供应系统应设置热水循环管道，保证干管、立管中的热水循环； 随时取得不低于规定温度热水的建筑物，应保证支管中的热水循环；
4 建筑热水及饮水供应

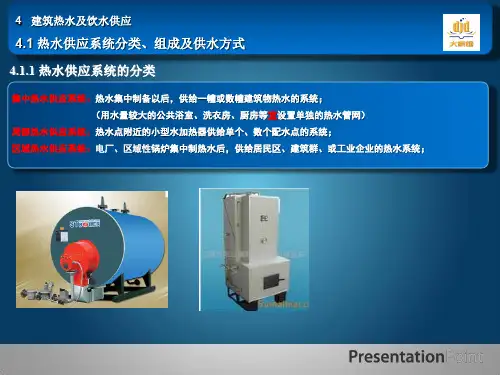

4.1 热水供应系统分类、组成及供水方式 4.1.1 热水供应系统的分类
集中热水供应系统：热水集中制备以后，供给一幢或数幢建筑物热水的系统； （用水量较大的公共浴室、洗衣房、厨房等宜设置单独的热水管网） 局部热水供应系统：热水点附近的小型水加热器供给单个、数个配水点的系统；
石油污染土壤简述及修复技术
石油污染土壤简述及修复技术
适用性 由于不易保证系统中冷热水压力平衡，对冷热水压力平衡 要求高时，不宜采用这种方式； 冷水供水水质总硬度宜＜150mg/L； 适用于对噪声没有严格要求的，公共浴室、洗衣房、 工矿企业； 宜采用的条件：a.冷水供水水质硬度≤150mg/L； b.无冰冻地区；c.对冷、热水压差要求不高的系统； 冷水供水水质总硬度≤150mg/L； 系统对冷、热水压力平衡要求不高时； 最冷月平均气温不低于0℃的地区； 系统对冷、热水压力平衡要求不高时； 适用于要求供水稳定、安全、噪声小的旅馆、住宅、 医院、办公楼等建筑；
区域热水供应系统：电厂、区域性锅炉集中制热水后，供给居民区、建筑群、或工业企业的热水系统；
4 建筑热水及饮水供应
4.1 热水供应系统分类、组成及供水方式 4.1.2 热水供应系统的组成
热源
集中热水供应系统热源的选择顺序：工业余热、废热、地热、太阳能、集中热源、燃油燃气、电能； 局部热水供应系统的热源宜采用太阳能、电能、燃气、蒸汽等； 热源 废热 采用热源的条件 引入其内的废气、烟气温度不宜低于 400℃； 宜优先采用的条件(三个条件同时满足) a当日照时数大于1400h/年； 2 b年太阳辐射量大于4200MJ/m ； c年极端最低气温不低于－45℃的地区；

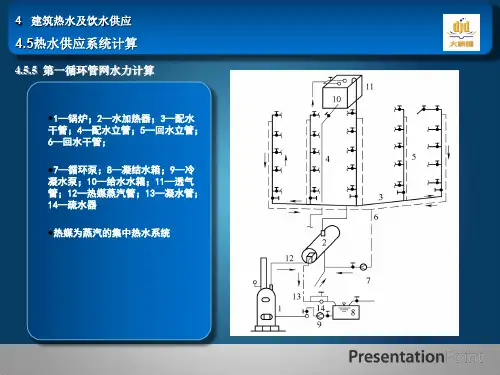

2015-共同学习之旅-建水工程-22—第一、第二热水循环系统计算
