petrel沉积相建模技术及应用—以SDQ地区BXG组地层为例
摘 要：SDQ地区BXG组发育辫状河三角洲-滨浅湖相沉积体系，储层有利砂体主要发育在辫状河三角洲前缘水下分流河道中。本次研究综合利用多种地质资料，将BXG组辫状河三角洲前缘亚相划分为水下分流河道，河漫滩，分流间湾三个沉积微相，通过建立构造模型，变差函数分析等前期准备给工作，采用petrel随机建模方法对辫状河三角洲前缘亚相中的各沉积微相和滨浅湖亚相进行三维沉积相地质模拟。从模拟结果中可以看出辫状河三角洲分流河道砂体主要分布在工区南部地区，建模结果符合地质客观规律，提高了储层预测精度，为后期勘探布井提供新思路。
关键词：SDQ地区；水下分流河道；随机建模；沉积相模型；储层预测
1区域地质概况
SDQ地区位于KCSQD中段，BXG组地层新生代地层全区发育，厚度均一，约50m。据岩性特征分为两段，下段砂体普遍发育，以细-粉砂岩为主，部分井发育含砾中粗砂岩，上段以泥岩为主，局部发育砂岩。工区QG2井BXG组测试得3.5m3海相原油，展示该地区BXG组碎屑岩储层具有良好的勘探潜力，具备岩性圈闭条件，但物源体系多，砂体纵横向变化较快，沉积相控制储层发育，常规储层预测方法如地层倾角属性、厚度图等方法存在一定风险，因此本次研究将利用petrel软件对工区BXG组进行沉积相建模，对储层有利砂体从空间、平面、剖面三种方式进行预测，为同类油藏储层预测提供思路。
工区BXG组发育辫状河三角洲-滨浅湖相沉积体系，为辫状河三角洲前缘亚相和滨浅湖亚相。辫状河三角洲前缘亚相可进一步划分为水下分流河道，河漫滩，分流间湾三个沉积微相，滨浅湖亚相本次不做划分。依据井上试油结果，储层有利砂体主要发育在水下分流河道沉积微相中，本次研究将以此为依据建立三维地质模型，探索有利砂体展布情况。
2 petrel沉积相建模
2.1构建三维构造模型
本次建模工区面积范围为637km2，工区范围内已钻井10口。已有解释完成的目的层位T32，T33代表巴西盖组顶和底。给定工区研究范围划定时间域三维构造边界，插入层位信息，结合目的层段厚度纵向上将BXG组划分为50个小层，平面上划分为长100 m、宽100 m，形成共计1517160个网格单元的三维网格模型。三维构造模型定型后，便可为将沉积相信息插入到模型中去。
- 1 - 沉积相建模的意义
沉积相建模是一种地质学上的技术，它是通过对地质资料进行分析和处理来确定沉积物的性质和分布情况。这种技术可以为石油勘探、矿物勘探和环境地质学等领域提供重要的支持。
沉积相建模技术可以帮助人们更好地理解沉积物的形成过程和演化过程，进而预测地下沉积物的分布情况和性质。它可以为石油勘探提供重要的参考信息，帮助勘探人员确定油气藏的分布范围和储量情况，为油气勘探提供决策依据。同样，沉积相建模技术在矿物勘探领域也有着重要的应用，可以帮助探矿人员确定矿床的分布范围和矿物类型，为矿产资源的开发提供重要的指导。
此外，沉积相建模技术还可以应用于环境地质学研究中。随着社会的发展，环境问题越来越引起人们的重视。沉积相建模技术可以帮助人们了解地下水资源的分布情况和质量状况，为环境保护和水资源管理提供重要的参考依据。
总之，沉积相建模技术在地质学领域中有着广泛的应用，为石油勘探、矿物勘探和环境地质学等领域提供重要的支持。通过沉积相建模技术的应用，可以更好地理解地球的演化过程和生态环境变化，为人类社会的可持续发展提供重要的支撑。
第１３卷第３期 ２００６年６月 特种油气藏 Ｓｐｅｃｉａｌ Ｏｉｌ ａｎｄ Ｇａｓ Ｒｅｓｅｒｖｏｉｒｓ Ｖ０１．１３ Ｎｏ．３ Ｊｕｎ．２００６
文章编号：１００６—６５３５（２００６）０３—００３８—０３

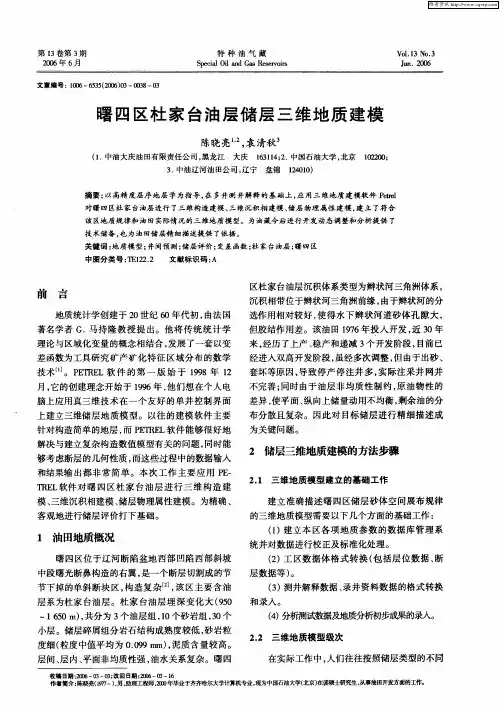

曙四区杜家台油层储层三维地质建模
陈晓亮 ，袁清秋
（１．中油大庆油田有限责任公司，黑龙江大庆１６３１１４；２．中国石油大学，北京１０２２００； ３．中油辽河油田公司，辽宁盘锦１２４０１０）
摘要：以高精度层序地层学为指导，在多井测井解释的基础上，应用三维地质建模软件Ｐｅｔｒｅｌ 对曙四区杜家台油层进行了三维构造建模、三维沉积相建模、储层物理属性建模，建立了符合 该区地质规律和油田实际情况的三维地质模型。为油藏今后进行开发动态调整和分析提供了 技术储备．也为油田储层精细描述提供了依据。 关键词：地质模型；井间预测；储层评价；变差函数；杜家台油层；曙四区 中图分类号：ＴＥｌ２２．２ 文献标识码：Ａ
前言
地质统计学创建于２０世纪６０年代初，由法国
著名学者Ｇ．马持隆教授提出。他将传统统计学
理论与区域化变量的概念相结合，发展了一套以变
差函数为工具研究矿产矿化特征区域分布的数学
技术…。ＰＥＴＲＥＬ软件的第一版始于１９９８年１２
月，它的创建理念开始于１９９６年，他们想在个人电
脑上应用真三维技术在一个友好的单井控制界面
上建立三维储层地质模型。以往的建模软件主要
针对构造简单的地层，而ＰＥＴＲＥＬ软件能够很好地
解决与建立复杂构造数值模型有关的问题，同时能
够考虑断层的几何性质，而这些过程中的数据输入
和结果输出都非常简单。本次工作主要应用ＰＥ—
ＴＲＥＬ软件对曙四区杜家台油层进行三维构造建
模、三维沉积相建模、储层物理属性建模。为精确、
客观地进行储层评价打下基础。
１油田地质概况
曙四区位于辽河断陷盆地西部凹陷西部斜坡
中段曙光断鼻构造的右翼，是一个断层切割成的节 节下掉的单斜断块区，构造复杂 ］，该区主要含油

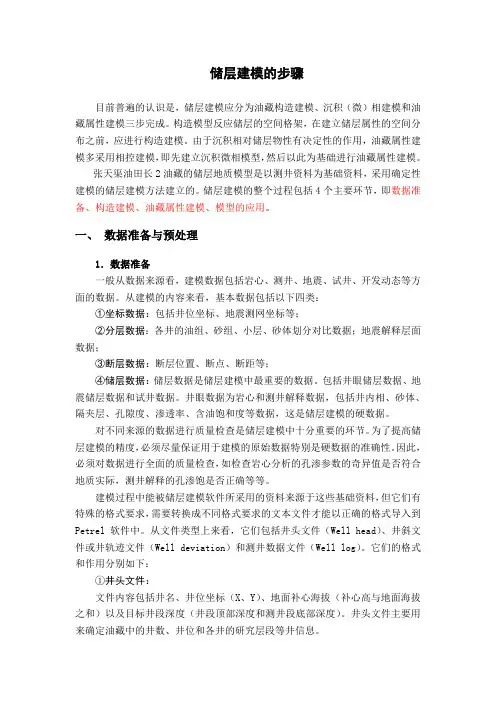

储层建模的步骤
目前普遍的认识是，储层建模应分为油藏构造建模、沉积（微）相建模和油藏属性建模三步完成。构造模型反应储层的空间格架，在建立储层属性的空间分布之前，应进行构造建模。由于沉积相对储层物性有决定性的作用，油藏属性建模多采用相控建模，即先建立沉积微相模型，然后以此为基础进行油藏属性建模。
张天渠油田长2油藏的储层地质模型是以测井资料为基础资料，采用确定性建模的储层建模方法建立的。储层建模的整个过程包括4个主要环节，即数据准备、构造建模、油藏属性建模、模型的应用。
一、 数据准备与预处理
1．数据准备
一般从数据来源看，建模数据包括岩心、测井、地震、试井、开发动态等方面的数据。从建模的内容来看，基本数据包括以下四类：
①坐标数据：包括井位坐标、地震测网坐标等；
②分层数据：各井的油组、砂组、小层、砂体划分对比数据；地震解释层面数据；
③断层数据：断层位置、断点、断距等；
④储层数据：储层数据是储层建模中最重要的数据。包括井眼储层数据、地震储层数据和试井数据。井眼数据为岩心和测井解释数据，包括井内相、砂体、隔夹层、孔隙度、渗透率、含油饱和度等数据，这是储层建模的硬数据。
对不同来源的数据进行质量检查是储层建模中十分重要的环节。为了提高储层建模的精度，必须尽量保证用于建模的原始数据特别是硬数据的准确性。因此，必须对数据进行全面的质量检查，如检查岩心分析的孔渗参数的奇异值是否符合地质实际，测井解释的孔渗饱是否正确等等。
建模过程中能被储层建模软件所采用的资料来源于这些基础资料，但它们有特殊的格式要求，需要转换成不同格式要求的文本文件才能以正确的格式导入到Petrel软件中。从文件类型上来看，它们包括井头文件（Well head）、井斜文件或井轨迹文件（Well deviation）和测井数据文件（Well log）。它们的格式和作用分别如下：
①井头文件：
文件内容包括井名、井位坐标（X、Y）、地面补心海拔（补心高与地面海拔之和）以及目标井段深度（井段顶部深度和测井段底部深度）。井头文件主要用来确定油藏中的井数、井位和各井的研究层段等井信息。 ②井斜文件：
