16m预应力混凝土空心板计算书

  • 格式：doc
  • 大小：2.77 MB
  • 文档页数：49

预应力混凝土空心板 结构计算书

1 S303桐梓马鬃至新桥公路改扩建工程

新桥中桥空心板上、下部结构计算书

1 工程概况

S303桐梓马鬃至新桥公路改扩建工程项目位置位于贵州省桐梓县，新桥中桥为路线主线上跨越河流而设。桥梁为3-16m预制空心板梁，桥梁斜交角度为30度，桥面宽1*10.5m。

桥梁起点桩号为东北K12+896，终点桩号为南K12+958,桥梁第一跨位于直线线上，第二跨第三跨位于缓和曲线上，缓和曲线长度L=50m。桥梁通过调整边梁悬臂长度以适应曲线变化。

1.1 技术标准

1. 设计荷载：公路-Ⅰ级。

2. 设计速度：40公里/小时。

3. 桥面宽度：0.25m（ 人行道护栏）+1.0m（ 人行道）+8.0m（车行道）+1.0m（人行道）+0.25m（人行道护栏）=10.5m。

4. 设计洪水频率：中桥 1/100，小桥、涵洞1/50。

5. 地震烈度：地震动根据《中国地震动参数区划图》（GB 18306-2001，1:400万）、《公路桥梁抗震设计细则》（JTG/T B02-01-2008），桥位区地震动峰值加速度小于0.05g，地震动反应谱特征周期小于0.35s，设计地震分组为第一组，相应抗震设防烈度小于Ⅵ度。桥位区属相对稳定地块，只作简易抗震设计。

1.2 上部构造

上部结构均采用装配式预应力混凝土简支空心板。

梁上设置8cm厚C50混凝土现浇调平层，调平层顶面设置防水层，调平层内铺设直径10mm的带肋钢筋网。

1.3 下部构造

桥台均采用重力式U型桥台，基础采用桩基接承台。

2 计算采用的技术规范及软件

1. 《公路工程技术标准》（JTGB01—2003）；

2. 《公路桥涵设计通用规范》（JTG D60－2004）； 预应力混凝土空心板 结构计算书

2 3. 《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62－2004）；

4. 《公路桥涵地基与基础设计规范》（JTG D63—2007）；

5. 《公路桥涵施工技术规范》（JTJ F50—2011）；

6. 《公路桥梁抗震设计细则》（JTG/T B02-01-2008）；

7. 《公路圬工桥涵设计规范》（JTG D61－2005）；

8. 《公路沥青路面设计规范》（JTG D50-2006）；

9. 《公路沥青路面施工技术规范》（JTG F40－2004）。

10.《公路排水设计规范》(JTG/T D33-2012)。

11.《砼结构耐久性设计规范》（G B/T50476-2008）。

12.《公路工程砼结构防腐技术规范》（JTG /TB07-01-2006）。

采用桥梁博士3.0进行混凝土梁验算。

3 计算采用的基本资料

一、钢筋混凝土梁单孔最大跨径为16m，总长度小于100m，属中桥，按连续梁进行计算，安全等级为二级。

二、根据《公路桥涵设计通用规范》(JTG D60-2004)第4.3.10条规定，计算桥梁结构需计入梯度温度引起的正负效应，竖向温度梯度曲线如下：

竖向梯度温度（尺寸单位：mm）

三、设计采用升降20度控制；混凝土收缩徐变按JTG D62-2004规范计算。

四、荷载组合说明：荷载工况均按《公路桥涵设计通用规范》（JTG D60-2004）第4.1.6、4.1.7规定进行组合。 预应力混凝土空心板 结构计算书

3 承载力极限状态组合：

1.2自重+1.0收缩徐变+1.4汽车+0.98均匀升温+0.98正温差

1.2自重+1.0收缩徐变+1.4汽车+0.98均匀降温+0.98反温差

1.2自重+1.0收缩徐变+1.4汽车

正常使用极限状态

短期效应组合：

1.0自重+1.0收缩徐变+0.7汽车+1.0均匀升温+0.8正温差

1.0自重+1.0收缩徐变+0.7汽车+1.0均匀降温+0.8反温差

1.0自重+1.0收缩徐变+0.7汽车

长期效应组合：

1.0自重+1.0收缩徐变+0.4汽车+1.0均匀升温+0.8正温差

1.0自重+1.0收缩徐变+0.4汽车+1.0均匀降温+0.8反温差

1.0自重+1.0收缩徐变+0.4汽车

4、横向分布系数计算

采用桥梁博士3.0进行横向分布系数计算。

预应力混凝土空心板 结构计算书

4

计算结果如下：

预应力混凝土空心板 结构计算书

5 5、边梁计算

5.1 边梁计算图式

综合比较1号和8号梁，取受力最不利的1号梁进行计算。

（1）计算理论：弹性阶段未考虑非线性影响；

（2）计算模型：按实际材料类型采用空间实体单元模型模拟材料性质；

桥梁单元均为梁单元，按平面杆系模型模拟桥梁受力。根据施工阶段受力，本计算共划分3个施工阶段，本模型考虑了结构自重、收缩徐变、均匀升降温、桥面梯度温度以及不均匀沉降的影响。共划分单元32个，节点33个。

5.2 混凝土参数

混凝土参数

强度等级 弹性模量(MPa) 容重(kN/m3) 线膨胀系数 标准值 设计值

fck(MPa) ftk(MPa) fcd(MPa) ftd(MPa)

C50 34500 26 1.00E-05 32.4 2.65 22.4 1.83

表注：表中标准值、设计值栏分别列出轴心抗压强度fck、fcd和轴心抗拉强度ftk、ftd。

5.3 冲击系数计算

根据《公路桥涵设计通用规范》（CTG D60-2004）公式4.3.2：

根据规范计算得

正弯矩冲击系数 μ=0.313

5.4 荷载计算

二期荷载：桥面铺装、防撞护栏及声屏障自重影响： q=17.0 KN/M

5.5 纵梁内力计算

单元号 节点号

属性 最大剪力 最小剪力 最大弯矩 最小弯矩

2 剪力 302 240 240 302 预应力混凝土空心板 结构计算书

6 弯矩 -137 -123 -123 -137

2 2 剪力 74.3 -12.2 -11.1 -2.3

弯矩 -123 -123 -123 -137

3 剪力 30.2 -56.5 -54.9 26.4

弯矩 -97.2 -77.9 -79 -144

3 3 剪力 56.5 -30.2 54.9 -26.4

弯矩 -77.9 -97.2 -79 -144

4 剪力 46.4 -39.8 -37.7 40.6

弯矩 -91 -58.4 -61.3 -160

4 4 剪力 35 -46.3 -25 -40.6

弯矩 -65.3 -91 -61.3 -160

5 剪力 62.4 -18 -17.7 54.7

弯矩 -93.1 -53.7 -55.6 -184

5 5 剪力 18 -62.6 17.7 -54.7

弯矩 -53.7 -93.1 -55.6 -184

6 剪力 40.3 -39.6 -38.9 30.5

弯矩 -95 -43.5 -49.1 -206

6 6 剪力 39.6 -40.5 38.9 -30.5

弯矩 -43.5 -95 -49.1 -206

7 剪力 53.3 -26.4 -25.3 41.2

弯矩 -92.8 -31 -39.7 -223

7 7 剪力 26.4 -53.3 25.3 -41.2

弯矩 -31 -92.7 -39.7 -223

8 剪力 59.5 -19.8 -18.4 45.1

弯矩 -97.2 -25.6 -37.9 -246

8 8 剪力 16.7 -59.2 -44.3 -45.1

弯矩 -56.1 -97.2 -37.9 -246

9 剪力 36.5 -38.4 -37.4 20.2

弯矩 -97 -56.3 -37.3 -262

9 9 剪力 38.4 -36.5 37.4 -20.2

弯矩 -56.4 -97 -37.3 -262

10 剪力 14.2 -60 -59.4 -4.71

弯矩 -86.4 -47.7 -23 -267

10 10 剪力 60 -14.2 59.4 4.71

弯矩 -47.7 -86.4 -23 -267

11 剪力 -8.77 -82 -81.4 -29.7

弯矩 -65.8 13 0.673 -261

11 11 剪力 82 8.5 81.4 29.7

弯矩 13.1 -65.8 0.686 -261

12 剪力 -31.4 -105 -104 -55

弯矩 -34.9 49.6 33.9 -242

12 12 剪力 104 31.6 41 55

弯矩 -3.63 -34.9 33.9 -242

13 剪力 -32.2 -104 -41.4 -58.4 预应力混凝土空心板 结构计算书

7 弯矩 3.97 30.1 69.4 -214

13 13 剪力 104 32.2 41.4 58.4

弯矩 30.1 4 69.4 -214

14 剪力 -15.7 -87 -83.9 -44

弯矩 36.9 57.2 100 -191

14 14 剪力 87 15.7 83.9 44

弯矩 57.1 37 100 -191

15 剪力 1.47 -69.7 -66.6 -29.7

弯矩 61.3 75 125 -174

15 15 剪力 69.7 -1.17 66.6 29.7

弯矩 75 61.3 125 -174

16 剪力 18.1 -52.5 -49.4 -15.4

弯矩 77 83.8 140 -164

16 16 剪力 52.5 -18.4 -13.4 15.4

弯矩 83.7 77 140 -164

17 剪力 35.1 -35.4 30.6 -1.11

弯矩 83.9 83.9 142 -161

17 17 剪力 35.4 -35.1 -30.6 1.11

弯矩 83.9 83.9 142 -161

18 剪力 53.3 -18.4 47.9 15.4

弯矩 89 77.5 136 -164

18 18 剪力 18.4 -53.3 -47.9 -15.4

合集下载

预应力混凝土空心板

预应力混凝土空心板

预应力混凝土空心板

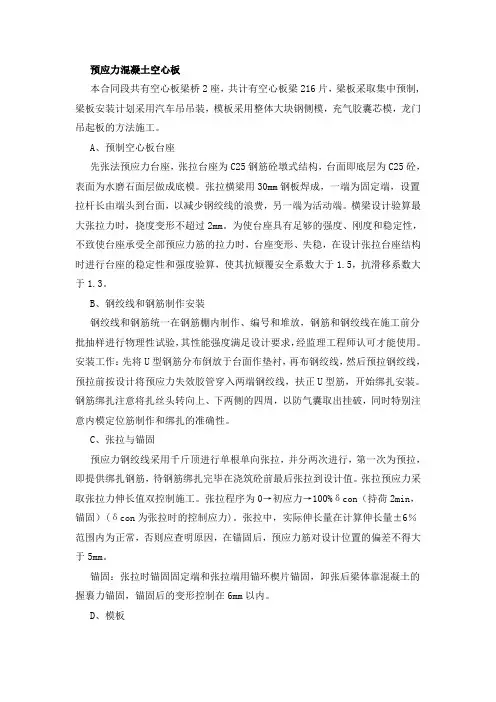

本合同段共有空心板梁桥2座，共计有空心板梁216片，梁板采取集中预制,梁板安装计划采用汽车吊吊装，模板采用整体大块钢侧模，充气胶囊芯模，龙门吊起板的方法施工。
