CAD绘图规范与标准指南

在进行计算机辅助设计（CAD）绘图时，遵循一定的规范和标准非常重要。这不仅能提高绘图效率和准确性，还能使图纸具有更好的可读性和一致性。本文将介绍一些CAD绘图的规范和标准指南，帮助读者更好地进行CAD绘图。

1. 图层管理

图层是CAD绘图中非常重要的组成部分。正确使用图层可以使绘图更加清晰和易于编辑。在绘图之前，先规划好图层的命名和组织结构，并确保命名具有一定的规范性和描述性。例如，可以按照不同的构件、功能或材料划分图层。同时，设置图层的颜色、线型和线宽等属性，以满足绘图要求。

2. 尺寸标注

尺寸标注是CAD绘图中必不可少的一部分，它能够提供绘图中构件和空间的尺寸信息。在进行尺寸标注时，要保持一致性和准确性。选择适当的标注样式，确保标注文字清晰可读并与图形对齐。避免标注文字重叠或覆盖图形。同时，使用正确的标注单位和符号，确保标注的一致性和易于理解。

3. 符号和图形

CAD绘图中使用符号和图形能够提供更多的信息。在选择和使用符号和图形时，要确保其准确性和一致性。选择标准的符号库，并熟悉其使用方法。符号和图形应按照绘图标准放置和缩放，以保持图纸的整洁和易读性。

4. 图纸布局

图纸布局是CAD绘图中一个重要的考虑因素，它能够决定图纸的大小和比例。在进行图纸布局时，要根据绘图要求和输出需求选择合适的纸张大小和比例。将图纸按照合理的布局进行排列，以充分利用纸张空间并保持图纸的统一性。

5. 图形准确性

CAD绘图的一个重要目标是保持图形的准确性。在进行CAD绘图时，要遵循精确性和准确性的原则。确保图形的坐标和尺寸精确无误。检查和修正图形的交点、连接和对齐等问题。避免出现重叠、断裂或闭合不当的图形。

6. 文件命名和管理

良好的文件命名和管理对于CAD绘图的组织和追踪非常重要。在CAD绘图之前，要规划好文件命名的规范和结构。选择有意义的文件名，并确保文件名的唯一性和可读性。同时，建立合理的文件夹结构和版本控制机制，以便于文件的查找、管理和共享。

7. 绘图说明和标注

绘图说明和标注能够提供更多的信息和解释。在绘图中，要根据需要添加必要的说明和标注。说明和标注应与图形相一致，并采用易读的字体和大小。避免在图形上添加过多的文字，以免造成混淆和拥挤。 在进行CAD绘图时，遵循上述的规范和标准指南能够提高绘图的质量和效率。它们有助于建立一套统一的绘图流程和方法，并能够使绘图更加规范、准确和易读。不断的实践和经验积累也是提高CAD绘图技巧的关键，希望本文能够对读者有所帮助。

合集下载

国家cad制图标准

国家cad制图标准

国家cad制图标准

国家CAD制图标准。

国家CAD制图标准是指在工程设计、建筑设计、机械制图等领域中，对于CAD制图所需遵循的一系列标准规范。CAD制图是计算机辅助设计的缩写，它是利用计算机软件进行设计和制图的一种方式。而国家CAD制图标准的制定，对于规范和统一CAD制图的要求，具有非常重要的意义。

首先，国家CAD制图标准的制定可以提高制图质量。在CAD制图过程中，遵循国家标准可以规范绘图的比例、线型、字体等要素，使得绘制出的图纸更加准确、清晰。这对于工程设计和制造具有重要的意义，可以减少因制图不准确而导致的错误和损失。

其次，国家CAD制图标准的制定可以提高制图效率。在CAD制图中，标准化的要求可以让不同的制图人员在绘图时更加规范统一，减少了因为个人习惯不同而导致的制图差异。这样不仅可以提高制图的效率，还可以减少因为图纸不统一而产生的沟通成本和修改成本。

另外，国家CAD制图标准的制定可以促进CAD技术的应用和推广。在工程设计和制造领域，CAD技术已经成为不可或缺的工具。而国家CAD制图标准的制定可以让更多的企业和个人了解和遵循标准，从而推动CAD技术的应用和推广。

总的来说，国家CAD制图标准的制定对于工程设计、建筑设计、机械制图等领域具有重要的意义。它不仅可以提高制图质量和效率，还可以促进CAD技术的应用和推广。因此，我们应该重视国家CAD制图标准的制定和遵循，从而推动工程设计和制造领域的发展。

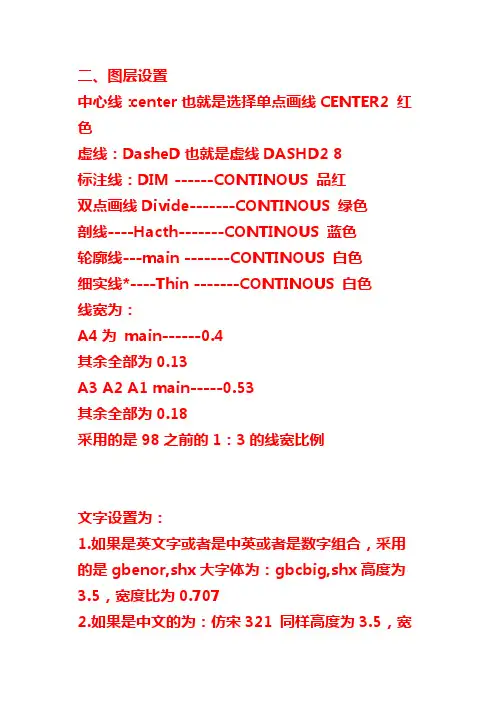

CAD绘图标准

CAD绘图标准

二、图层设置

中心线：center也就是选择单点画线CENTER2 红色

虚线：DasheD也就是虚线DASHD2 8

标注线：DIM ------CONTINOUS 品红

双点画线Divide-------CONTINOUS 绿色

剖线----Hacth-------CONTINOUS 蓝色

轮廓线---main -------CONTINOUS 白色

细实线*----Thin -------CONTINOUS 白色

线宽为：

A4为 main------0.4

其余全部为0.13

A3 A2 A1 main-----0.53

其余全部为0.18

采用的是98之前的1：3的线宽比例

文字设置为：

1.如果是英文字或者是中英或者是数字组合，采用的是gbenor,shx大字体为：gbcbig,shx高度为3.5，宽度比为0.707

2.如果是中文的为：仿宋321 同样高度为3.5，宽度里为0.707 当然了，如果想锁顶标注在高度里写数字，如果不想锁定，则为：0

标注设置为

机械设置

1.尺寸线

基线间距为7

2.尺寸界线为

超出尺寸线：2

起点偏移量为：0

箭头为6d（d为线宽）=3.18

文字

1.文字样式为：刚才的文字设置里的英文

2.文字高度为5

3.文字位置为：垂直上方，水平中，从尺寸线偏移1

其他设置看图片为准

[ 本帖最后由 番禺理工 于 2008-4-23 06:50 编辑

]

绘图样式.rar

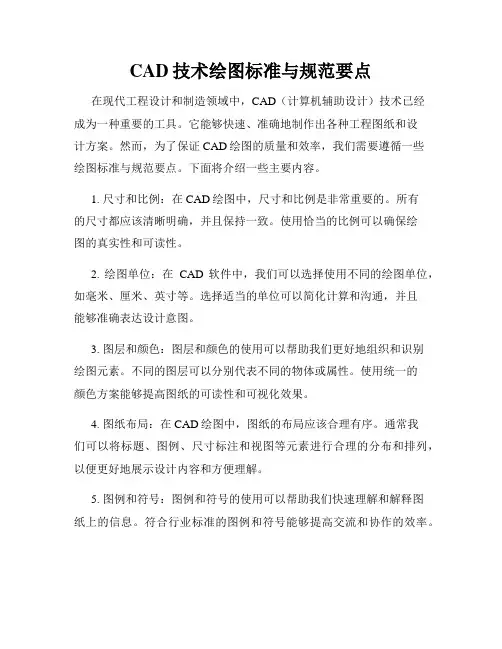

CAD技术绘图标准与规范要点

CAD技术绘图标准与规范要点

CAD技术绘图标准与规范要点

在现代工程设计和制造领域中，CAD（计算机辅助设计）技术已经成为一种重要的工具。它能够快速、准确地制作出各种工程图纸和设计方案。然而，为了保证CAD绘图的质量和效率，我们需要遵循一些绘图标准与规范要点。下面将介绍一些主要内容。

1. 尺寸和比例：在CAD绘图中，尺寸和比例是非常重要的。所有的尺寸都应该清晰明确，并且保持一致。使用恰当的比例可以确保绘图的真实性和可读性。

2. 绘图单位：在CAD软件中，我们可以选择使用不同的绘图单位，如毫米、厘米、英寸等。选择适当的单位可以简化计算和沟通，并且能够准确表达设计意图。

3. 图层和颜色：图层和颜色的使用可以帮助我们更好地组织和识别绘图元素。不同的图层可以分别代表不同的物体或属性。使用统一的颜色方案能够提高图纸的可读性和可视化效果。

4. 图纸布局：在CAD绘图中，图纸的布局应该合理有序。通常我们可以将标题、图例、尺寸标注和视图等元素进行合理的分布和排列，以便更好地展示设计内容和方便理解。

5. 图例和符号：图例和符号的使用可以帮助我们快速理解和解释图纸上的信息。符合行业标准的图例和符号能够提高交流和协作的效率。 6. 线型和线宽：线型和线宽的选择直接影响到绘图的清晰度和可读性。不同的线型和线宽可以体现不同的物体特性和细节，例如实线表示物体的外轮廓，虚线表示隐藏部分。

7. 标注和注释：准确的标注和注释是CAD绘图中非常重要的一部分。尺寸标注、文字标注和注解可以帮助我们确定物体的尺寸、材料和规格要求。

8. 图纸格式：在CAD绘图中，使用统一的图纸格式能够提高文档的一致性和规范性。符合特定标准的图纸格式通常包括标题、 编号、日期和单位等信息。

9. 绘图精度和一致性：CAD绘图要求精确度和一致性。我们应该保持绘图的准确性，并且在不同的绘图中保持一致的风格和规范。

10. 审查和修改：在完成CAD绘图后，我们需要对图纸进行审查和修改。仔细检查绘图是否符合要求，并校对尺寸、文字、图层等是否正确。

cad制图国家标准

cad制图国家标准

一．国家标准介绍

现在主要使用的国家标准有：

1．《机械制图》国家标准。1984年由国家标准局批准，1985年实施。

2．《技术制图与机械制图》国家标准。分别有1984年至1993年由国家技术监督局发布。

凡是在代号上附有“T” （Technical drawings）的标准，都是技术制图标准。如：

图纸幅面和格式（GB/T 14689-93）,字体（GB/T 14691-93）,技术制图标准在制图体系中处于高一层次的位置。它适合于机械、建筑、造船等等工程图纸用。

3．机械工程CAD制图规则。（GB/T 14665-1998）

这个标准具体规定了如何结合计算机绘图去具体执行国家标准。我们现在是使用计算机绘图，所以，首先要看这个规则，如果这个规则没有有关的规定，那么，就要找其他的技术制图标准，也没有找到，再找其他的机械通用的标准。

二．一些具体规定

图线宽度：（机械工程CAD制图规则（GB/T 14665-1998））

粗实线 (b=0.35)

细实线、虚线等 (b/3=0.13)

图层的规定 (机械工程CAD制图规则（GB/T 14665-1998）)

图层名称 颜色 (颜色号) 线型

01 绿 (3) 实线 CONTINUOUS
