CAD制图标准说明

本说明旨在规范公司各部门CAD制图格式，对图幅、图纸比例、会签栏、图号编号、管道标注方式、基本制图习惯等部门之间共用的内容进行统一规范。对图层、颜色、线形、字体、字高等图内内容提供建议格式，各部门内部可根据实际情况自行更改，但同一部门内部需进行统一。

CAD制图标准具体说明如下：

1、图幅

（1）图纸的短边尺寸不应加长，A0～A3幅面长边尺寸可加长，但应符合《房屋建筑制图统一标准》（GB/T 50001-2010）表3.1.3 的规定。

（2）平面图图幅一般采用 A2 ，平面过小或过大时适当调整，PID 图图幅无特殊情况与总平面图相同。

（3）图纸以短边作为垂直边应为横式，以短边作为水平边应为立式。A0～A3图纸宜横式使用；必要时，也可立式使用。

（4）一个工程设计中，每个专业所使用的图纸，不宜多于两种幅面（封面、目录均为A4，不计在内）。

2、图纸比例 图纸需根据设计内容的复杂程度选择合适的比例，以图面布置紧凑，能表达清楚为宜。优先选用常用比例。

（1）工艺流程图、系统图(轴测图) 可不按比例绘制。

（2）一般情况下，一个图样应选用一种比例。根据专业制图需要，同一图样可选用两种比例。

（3）特殊情况下也可自选比例，这时除应注出绘图比例外，还必须在适当位置绘制出相应的比例尺。

3、图线

（1）线宽 b选用0.5mm。 图线的线宽依次为：

粗线线宽为0.5mm，用于图框层；

中粗线线宽为 0.35mm，用于建构筑物或主要设备的轮廓线；

中线线宽为 0.25mm，用于管路、标注、文字等；

细线线宽为 0.13mm，用于底图、填充线、中心线等。

（2）作为水处理系统中的主工艺管线，无论是压力流或是重力流，可见管线的图线均为粗实线，不可见管线的图线为粗虚线。

（3）在站房的总平面布置图中，主工艺设备的轮廓线根据复杂程度不同，图线可用粗实线或中粗实线表示；建筑、构筑物的轮廓线及其他辅助设施均为细实线。不可见的设备轮廓线为粗、中粗虚线；其它不可见线为细虚线。

国家cad制图标准

国家CAD制图标准。

国家CAD制图标准是指在工程设计、建筑设计、机械制图等领域中，对于CAD制图所需遵循的一系列标准规范。CAD制图是计算机辅助设计的缩写，它是利用计算机软件进行设计和制图的一种方式。而国家CAD制图标准的制定，对于规范和统一CAD制图的要求，具有非常重要的意义。

首先，国家CAD制图标准的制定可以提高制图质量。在CAD制图过程中，遵循国家标准可以规范绘图的比例、线型、字体等要素，使得绘制出的图纸更加准确、清晰。这对于工程设计和制造具有重要的意义，可以减少因制图不准确而导致的错误和损失。

其次，国家CAD制图标准的制定可以提高制图效率。在CAD制图中，标准化的要求可以让不同的制图人员在绘图时更加规范统一，减少了因为个人习惯不同而导致的制图差异。这样不仅可以提高制图的效率，还可以减少因为图纸不统一而产生的沟通成本和修改成本。

另外，国家CAD制图标准的制定可以促进CAD技术的应用和推广。在工程设计和制造领域，CAD技术已经成为不可或缺的工具。而国家CAD制图标准的制定可以让更多的企业和个人了解和遵循标准，从而推动CAD技术的应用和推广。

总的来说，国家CAD制图标准的制定对于工程设计、建筑设计、机械制图等领域具有重要的意义。它不仅可以提高制图质量和效率，还可以促进CAD技术的应用和推广。因此，我们应该重视国家CAD制图标准的制定和遵循，从而推动工程设计和制造领域的发展。

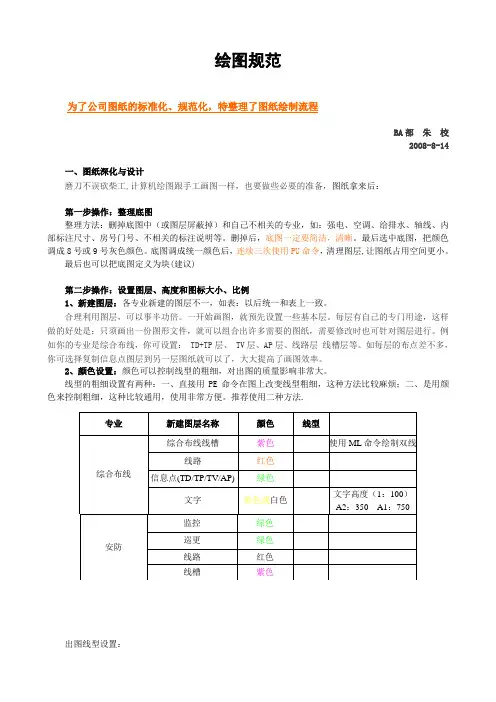

绘图规范

为了公司图纸的标准化、规范化，特整理了图纸绘制流程

BA部 朱 校

2008-8-14

一、图纸深化与设计

磨刀不误砍柴工,计算机绘图跟手工画图一样，也要做些必要的准备，图纸拿来后：

第一步操作：整理底图

整理方法：删掉底图中（或图层屏蔽掉）和自己不相关的专业，如：强电、空调、给排水、轴线、内部标注尺寸、房号门号、不相关的标注说明等。删掉后，底图一定要简洁，清晰。最后选中底图，把颜色调成8号或9号灰色颜色。底图调成统一颜色后，连续三次使用PU命令，清理图层,让图纸占用空间更小。

最后也可以把底图定义为块(建议)

第二步操作：设置图层、高度和图标大小、比例

1、新建图层：各专业新建的图层不一，如表：以后统一和表上一致。

合理利用图层，可以事半功倍。一开始画图，就预先设置一些基本层。每层有自己的专门用途，这样做的好处是：只须画出一份图形文件，就可以组合出许多需要的图纸，需要修改时也可针对图层进行。例如你的专业是综合布线，你可设置： TD+TP层、 TV层、AP层、线路层 线槽层等。如每层的布点差不多，你可选择复制信息点图层到另一层图纸就可以了，大大提高了画图效率。

2、颜色设置：颜色可以控制线型的粗细，对出图的质量影响非常大。

线型的粗细设置有两种：一、直接用PE命令在图上改变线型粗细，这种方法比较麻烦；二、是用颜色来控制粗细，这种比较通用，使用非常方便。推荐使用二种方法.

出图线型设置： 专业 新建图层名称 颜色 线型

综合布线 综合布线线槽 紫色 使用ML命令绘制双线

线路 红色

信息点(TD/TP/TV/AP) 绿色

文字 黄色或白色 文字高度（1：100）

A2：350 A1：750

安防 监控 绿色

巡更 绿色

线路 红色

线槽 紫色 紫色线宽:0.5 绿色：0.2 红色：0.35 8、9号色：0.05 淡显50 其它0.15

前 言

本标准是对JSCC-GL-KF-01（2012）的修改，主要有如下变化：

— 去除反向图号；

— 状态栏变更；

— 轮廓线重新定义；

— 标题栏车型栏格式合并。

本标准自实施之日起代替JSCC-GL-KF-01（2012版本）。

本标准由安徽江淮松芝空调有限公司技术中心提出并起草。

本标准主要起草人：韦英

本标准于2014年5月1日发布并实施，本次系首次修订。

CAD 制 图 规 范（2014年4月修订）

JSCC-GL-KF-01

1 范围

本标准规定了产品设计中计算机辅助设计时的制图（简称CAD制图）所用图纸幅面与格式要求、图样绘制要求。

本标准适用于安徽江淮松芝空调有限公司所有在计算机及外围设备中进行显示、绘制、打印的产品图样。

本标准也适用于工装图样。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 131-2006 产品几何量技术规范(GPS) 技术产品文件中表面结构的表示法

GB/T 1182-2008 产品几何技术规范（GPS）几何公差 形状、方向、位置和跳动公差标注

GB/T 机械制图 图样画法 图线

GB/T 机械制图 剖面符号

GB/T 机械制图 图样画法 视图

GB/T 机械制图 装配图中零、部件序号及其编排方法

GB/T 机械制图 尺寸注法

GB/T 机械制图 尺寸公差与配合注法

GB/T 机械制图 图样画法 剖视图和断面图

GB/T 技术制图 标题栏

GB/T 技术制图 明细栏

GB/T 14689-2008 技术制图 图纸幅面和格式

GB/T 14690-1993 技术制图 比例
