第 1 页 共 5 页 接地装置安装施工方案

接地装置安装施工

方案

接地装置安装施工方案编制: 审核:

1、材料接收、运输

1.1接收

接地系统安装需要的材料按如下方式提供：

—电缆盘

●裸铜绞线

●绝缘铜电缆

—板条箱

●裸铜排

●附件

1.2 搬运 运输和吊装须小心，防止因吊装不当使裸铜排产生永久变形。

—电缆盘

吊装电缆盘时必须采取以下措施：

●使用提升夹紧装置，用横柱和吊索过穿过

电缆盘中心孔（经过钢管或棒）起吊电缆盘。

●运输时采用适用的固定以及机械保护措

施；

●按规定方向滚动电缆盘；

—裸铜排

必须采取以下措施：

●在多个点上固定吊索；

●使用板条加固裸铜排，以防使用吊索吊装

时弯曲；

●运输过程中绑好箱、包，采取适当的机械 本文格式为Word版，下载可任意编辑

第 2 页 共 5 页 保护措施防止箱、包落在裸铜排上；

2、施工程序

2.1、施工准备

—作业人员的资质要求：

●施工人员须经过安装培训及安全交底。

●特殊工种必须持证上岗。

●作业组长是现场接地安装活动的组织者，

都必须熟悉所从事其专业的工作以完成各种安装任

务。

—作业机械、工具、仪器、仪表要求：

●电钻等电动工具性能稳定，能满足现场使

用。

●仪器、仪表等要经校验合格，并在有效期

内使用。 —作业技术交底的安排

●图纸交底：就图纸对施工人员进行讲解，

各部分接地的位置及要求，安装方法及注意事项,使作业人员能看懂图纸。

●现场交底：按照施工图在现场讲解接地线

的走向，安装方法及步骤。

●对于变更的图纸要及时通知施工人员,并特

别交代变更内容,变更后的安装方法。

●坚决做到先交底，后施工的程序。

—作业材料的质量要求

●作业材料的材质和型号、规格均要与设计

要求相一致,并能满足现场实际使用。

●作业材料均要有出厂合格证,并经现场验

收、检验合格后方可使用。

—作业环境的质量要求 本文格式为Word版，下载可任意编辑

第 3 页 共 5 页 ●土建基础施工完毕并交付使用,现场清洁。

●具有满足现场施工时使用的临时电源。

●尽可能避免交叉作业。

2.2、施工步骤

地线尽量从已有的孔中穿过墙壁和地板（阻火墙等）。

现场授权修改以外任何问题必须经过设计澄清处理。

—划线

●根据图纸，用适当的工具（墨水笔、尺、卷

尺、水平尺）画出接地装置走线，检查划线的水平度

和垂直度；

●根据图纸，在墙上、顶棚上、钢结构上和地

板上画出裸铜排的中心线；并划出用来固定裸铜线和

裸铜排的钻孔点。

—确定孔间的距离 ●根据接地导体电缆或裸铜排沿安装路径所需

的附件，确定空间距。

●在地线的转弯处或标高变化时能够减少距

离，以适应现场条件。

—打孔

●用电钻或电锤打孔，钻头必须与螺栓，螺杆

或附件的尺寸相适合。

—接地线敷设

●敷设接地线操作须小心，以防扭曲电缆。

●接地线必须沿图纸要求位置永久成形。

●按接地导体最终固定位置所需要的长度切割

电缆或裸铜排，以最大限度地减少浪费。

●裸铜线切断后端头应采取扎紧措施。

—表面处理 本文格式为Word版，下载可任意编辑

第 4 页 共 5 页 ●当连接电气和机械设备时，金属接触表面必

须裸露，清洁。(用酒精，丙酮，三氯乙烯或认可的

等效物进行脱脂处理。)

●在任何情况下接触表面不得有油漆或氧化

物。

—压线或焊接

●根据图纸要求进行压线或焊接。

3、检查

5.1 安装中的检查

在地线安装作业期间，班长应检查：

—施工与图纸、标准文件的符合性；（特别是导体的截面积）

—用于紧固或焊接的材料符合性；

—设备保护导体的符合性；

—螺栓紧固的标准力矩值。 5.2 安装后的检查

接地系统安装完成后，班长应检查：

—已安装导体截面的符合性

—螺栓拧紧和端头配件的符合性

—焊接处在焊接完成后的防腐处理。

—接地母线的导电连续性。

5.3 性能检查

总接地电阻值小于设计电阻值。

4、施工的安全要求和环境条件

4.1 作业的安全要求

—所有员工必须经过安装教育培训才可上岗工作，施工作业前必训进行安全交底，提高所有人员的安全意识和能力。

—接地线安装过程中，用无齿锯切割材料时，要戴好防护眼镜，前方禁止站人。

—用磨光机打磨时要戴好防护眼镜，以免碎屑飞溅入眼中。 本文格式为Word版，下载可任意编辑

第 5 页 共 5 页 —在焊接地线时，施工人员必须戴上防护手套和防护眼镜。

—现场施工要戴好安全帽，高空作业时要系好安全带。

—施工现场的电力系统严禁利用大地作相线或零线。施工现场所有用电设备，除作保持接零外，必须在设备负荷线的首端处设置漏电保护装置。

—施工现场严禁吸烟，动火作业需做好防火措施。

4.2 作业的环境要求

—施工过程中，要注意保护她人的劳动成果。

—在施工现场，所用的工机具及设备材料要摆放整齐，剩余的废料要及时清理，做到“工完料净场地清”。

合集下载

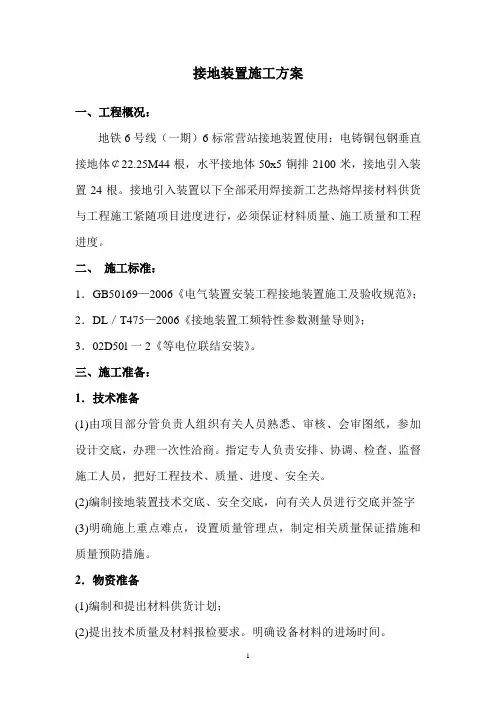

接地装置施工方案2

接地装置施工方案2

1 接地装置施工方案

一、工程概况：

地铁6号线（一期）6标常营站接地装置使用：电铸铜包钢垂直接地体￠22.25M44根，水平接地体50x5铜排2100米，接地引入装置24根。接地引入装置以下全部采用焊接新工艺热熔焊接材料供货与工程施工紧随项目进度进行，必须保证材料质量、施工质量和工程进度。

二、 施工标准：

1．GB50169—2006《电气装置安装工程接地装置施工及验收规范》；

2．DL／T475—2006《接地装置工频特性参数测量导则》；

3．02D50l一2《等电位联结安装》。

三、施工准备：

1．技术准备

(1)由项目部分管负责人组织有关人员熟悉、审核、会审图纸，参加设计交底，办理一次性洽商。指定专人负责安排、协调、检查、监督施工人员，把好工程技术、质量、进度、安全关。

(2)编制接地装置技术交底、安全交底，向有关人员进行交底并签字

(3)明确施上重点难点，设置质量管理点，制定相关质量保证措施和质量预防措施。

2．物资准备

(1)编制和提出材料供货计划；

(2)提出技术质量及材料报检要求。明确设备材料的进场时间。

2 3、施工机具

（1）接地装置主要施工机具：模具、模夹、点火枪、摇表、钢卷尺、锯弓子、铁锹、锤子、电锤及电钻等。

（2）安全用具：防护手套、灭火器等。穿长袖衣服，防止烫伤；现场要有专职安全员负责防火人身、设备事故安全。

四、施工组织协调

工程施工过程是通过土施、测量、监理、供应商等多家合作完成。如何协调组织各方的工作和管理，是否能实现工期、质量、安全、降低成本的关键之一。因此，组织协调是必须的。要积极主动与监理等机构、部门配合。

（1）进场前将人员资质证件报监理审阅；

（2）检测仪器、仪表报监理审阅，并可按监理要求的型号、精度进行置换，并提供计量检测报告证书；

（3）按照轨道交通公司要求，将质量检查记录表格报监理，按监理要求进行填写、报告；

（4）检测、检验记录报及监理方；

独立接地装置施工方案(3篇)

独立接地装置施工方案(3篇)

第1篇

一、工程概况

1.1 项目名称：独立接地装置施工

1.2 施工地点：XX市XX区XX项目现场

1.3 施工单位：XX建筑工程有限公司

1.4 施工工期：30天

1.5 施工内容：独立接地装置的设计、材料采购、施工安装及验收。

二、施工准备

2.1 技术准备

（1）熟悉工程图纸及设计要求，了解接地装置的施工工艺及注意事项。

（2）组织施工人员学习接地装置施工技术规范和操作规程。

（3）编制详细的施工组织设计和施工方案。

2.2 材料准备

（1）接地模块：采用优质接地模块，满足设计要求。

（2）接地线：选用截面积不小于100mm²的多股软铜线。

（3）接地棒：选用直径不小于50mm、长度不小于2m的钢管。

（4）接地电阻测试仪：选用精度高、功能齐全的接地电阻测试仪。

（5）绝缘胶带、接地线夹、接地模块固定件等辅助材料。

2.3 施工设备准备

（1）挖掘机：用于挖掘接地沟。

（2）电焊机：用于焊接接地线。

（3）接地电阻测试仪：用于测试接地电阻。

（4）测量仪器：用于测量接地装置的尺寸和位置。 （5）其他施工工具。

三、施工工艺流程

3.1 施工准备

（1）根据设计图纸确定接地装置的位置和尺寸。

（2）准备好施工所需材料和设备。

3.2 地沟开挖

（1）按照设计要求开挖接地沟，沟底宽度不小于0.8m，深度不小于0.8m。

（2）确保沟底平整，无杂物。

3.3 接地模块安装

（1）将接地模块放置于沟底，确保模块底部与沟底接触良好。

（2）使用接地模块固定件将接地模块固定在沟底。

3.4 接地线焊接

（1）将接地模块与接地线连接，使用电焊机进行焊接。

（2）确保焊接质量，焊接处应无裂纹、夹渣等缺陷。

3.5 接地棒安装

（1）将接地棒插入接地沟，确保接地棒与接地模块连接良好。

（2）使用接地线夹将接地棒与接地线连接。

3.6 接地电阻测试

（1）使用接地电阻测试仪对接地装置进行测试。

（2）测试数据应满足设计要求。

接地保护系统施工方案(3篇)

接地保护系统施工方案(3篇)

第1篇

一、项目背景

随着我国电力系统的快速发展，电力设备日益增多，接地保护系统在保障电力系统安全稳定运行中发挥着至关重要的作用。接地保护系统通过将设备、线路等与大地连接，将故障电流及时引入大地，避免故障电流对设备和人员造成伤害。为确保接地保护系统的有效性和可靠性，特制定本施工方案。

二、施工目的

1. 确保接地保护系统满足设计要求，满足电力系统安全稳定运行的需要。

2. 提高接地保护系统的可靠性，降低故障率。

3. 优化施工工艺，缩短施工周期，提高施工效率。

4. 保障施工质量和安全，确保施工人员生命财产安全。

三、施工范围

1. 接地体施工：包括接地体材料的选择、安装、焊接等。

2. 接地线施工：包括接地线的敷设、连接、接地线附件的安装等。

3. 接地装置施工：包括接地装置的安装、调试、试验等。

4. 接地电阻测量：包括接地电阻的测量、数据分析、报告编写等。

四、施工准备

1. 技术准备：熟悉施工图纸、规范、标准，掌握接地保护系统的设计要求。

2. 材料准备：根据施工图纸，准备接地体、接地线、接地装置等材料。

3. 人员准备：组织施工队伍，明确施工人员职责，进行技术交底。

4. 施工设备准备：准备必要的施工设备，如接地电阻测试仪、接地电阻测量线、焊接设备等。

五、施工工艺

1. 接地体施工 （1）接地体材料选择：根据土壤电阻率、接地体埋设深度等因素，选择合适的接地体材料，如铜、铝、钢等。

（2）接地体安装：按照设计要求，在基础开挖处安装接地体，确保接地体与大地充分接触。

（3）接地体焊接：采用焊接方法将接地体与接地线连接，确保焊接质量。

2. 接地线施工

（1）接地线敷设：按照设计要求，将接地线敷设到各设备、线路等接地端。

（2）接地线连接：将接地线与设备、线路等接地端连接，确保连接牢固。

（3）接地线附件安装：安装接地线附件，如接地端子、接地线卡具等。

3. 接地装置施工

（1）接地装置安装：按照设计要求，在接地装置位置安装接地装置。

光伏接地装置安装施工及方案

光伏接地装置安装施工及方案

.

...

华电大同100MWp光伏发电项目A标段

接地装置安装施工方案

编 制：

审 核：

审 批：

编制单位：

编制日期：

.

... A标段接地装置安装施工方案

一、 施工内容

开关站接地网及光伏场区接地网焊接、敷设。

二、 编制依据

1《电气装置安装工程接地装置施工及验收规范 》GB50169—2006

2《电气装置安装工程质量检验及评定规程》DL/T 5161—2002

3《电力建设安全工作规程》DL5009.1—2002

4《变电所施工强制性条文》

5《变电所新建工程创优规划》

三、 工程概况

华电大同100W光伏发电项目位于大同市左云县店湾镇附近，发电站全场接地网以水平接地体为主、垂直接地极为辅的复合接地网和室内接地干线、接地引出线所构成。光伏阵列水平接地体采用-50×5热镀锌扁钢，与光伏电池组件支架预留的接地孔螺栓可靠连接，垂直接地极采用∠63×6热镀锌角钢，长度2.5m。

四、 施工工艺流程图

施工准备

测量放样

沟（槽）开挖

接地网敷设 质量检查 处理存在问题 接地网敷设 沟（槽）回填 接地电阻测试 .

... 五、 施工组织安排

序 号 名 称 单

位 数 量 姓 名 备 注

1 现场负责人 人 1

2 技术员 人 1

3 安装起重工 人 1
