建筑施工图设计要点概述

建筑施工图设计要点及设计中应避免的问题探讨建筑施工图设计是建筑工程的重要环节，它直接影响到工程的施工质量和后期的使用效果。

在进行建筑施工图设计时需要特别注意一些要点，并且要避免一些常见的问题。

本文将对建筑施工图设计的要点和应避免的问题进行探讨，希望能够对相关人员在实际工作中有所帮助。

一、建筑施工图设计要点1. 细化设计目标在进行建筑施工图设计时，首先要明确设计目标，包括建筑的用途、功能需求、环境要求等。

只有明确了设计目标，才能在设计中有的放矢，确保在施工图设计阶段把控好各项指标。

2. 合理布局空间建筑施工图设计中，要合理布局建筑空间。

包括室内空间的划分、流线设计、功能分区等。

合理的空间布局可以提高建筑的使用效率，同时也符合人体工程学原理，给人们舒适的使用体验。

3. 注意结构设计在建筑施工图设计中，结构设计是非常重要的一项工作。

要根据建筑的使用需求和环境条件，选择合适的结构形式和材料。

同时要注重结构的稳定性和安全性，确保在施工和使用过程中都能够保持良好的状态。

4. 保证施工质量在建筑施工图设计中，要考虑到施工过程中的各种因素，保证施工质量。

包括施工工艺、材料选用、施工工序等方面的考虑。

只有在设计阶段就考虑到施工过程中可能出现的问题，才能有效地预防和解决这些问题，确保施工质量。

5. 节约能源和保护环境在建筑施工图设计中，要考虑到节约能源和保护环境的问题。

可以采用一些节能材料和技术，设计合理的采光和通风系统，合理配置建筑设备，以减少对环境的消耗，达到节约能源和保护环境的效果。

6. 强化安全设计在建筑施工图设计中，要强化安全设计。

包括人员的安全、施工过程中的安全、建筑的使用安全等方面的考虑。

只有在设计阶段就充分考虑到安全问题，才能够有效地预防和减少安全事故的发生。

二、建筑施工图设计中应避免的问题在建筑施工图设计中，如果设计目标不明确，就会导致设计方向不清晰，容易偏离设计初衷。

设计者在进行设计前要明确设计目标，确保设计的针对性和可行性。

简述建筑施工图设计要点及设计中应注意的问题摘要：目前在建筑工程施工前，建筑施工图设计有着十分重要的意义，它不仅为建筑施工提供了详细的规划和准备，还为建筑施工提供了准确的施工图纸，从而使得建筑工程的效益得到了有效的提高。

此外，我们在建筑工程施工图设计的过程中，还要对一些施工问题进行注意，并且采用相关的应对措施，来避免这些问题在实际施工的过程中出现。

关键词：建筑施工图；设计要点；应注意的问题1.施工图设计对建筑工程施工的重要性1.1为建筑施工提供详细的规划和准备众所周知，所有的建筑施工是一项综合的项目，它包括建筑施工图纸设计，施工人员，施工技术，资金等等，这些都是必备的。

其中建筑施工图纸更是建筑施工前的一个重要关节点，具有十分重要的意义和作用，它能够在建筑施工前为建筑施工进行详细的规划和准备。

1.2为建筑施工提供准确的施工图纸在一栋建筑的建设中它会涉及到许许多多方面的问题，例如地基深度要多深才能够满足建筑建设的需求；建筑物，构筑物的设计是否符合要求；建筑场地与场地外围的城市道路标高衔接是否设计合理等等这些都是建筑施工常见的问题，但是这些问题的解决都需要靠什么呢，都是需要靠建筑施工设计来进行提供准确和立体的施工图纸和施工方案，它可以让施工者在施工中能够有图可依，不至于盲目施工。

2.建筑施工图设计要点2.1符合规范在建筑施工图设计过程中，作为设计人员必须时刻意识到自身在设计工作中的重要性，并在设计过程中切实加强对有关建筑工程设计规范和制度的学习，确保整个设计过程的科学合理性，严格按照相关规范进行设计，才能确保提供的数据信息具有较强科学性和指导性，预防盲目施工，有效地解决在建筑方案中出现的问题，为建筑工程质量提供有力保障。

2.2施工图设计应细致和全面施工图设计必须做到细致和全面，精益求精。

只有施工图表达细致全面，才能够在现场施工中有条不紊地进行指导性工作。

进而保证建筑工程在施工中，能够有根据的有效的避免施工质量问题。

建筑施工图设计要点与注意要点分析1、总平面设计内容不全，深度不够总平面施工图中只表示了建筑的位置，设计建筑与原有建筑的关系不清。

设计道路与原有道路的标高衔接不上。

解决方法：（1）竖向设计首先要根据已有的规划设计条件，确定用地范围内的场地的标高，如无特殊情况和要求，一般至少要高出市政道路0.2m。

这样不至于使场地外围的水倒流入设计场地内，同时也将场地内的排水排向市政雨水系统。

其次要注意道路与市政原有道路的交接处、入口处的设计标高。

总平面图中的道路设计要标注出道路的坡长、坡度和坡向。

道路的坡度一般在0.3～8%范围内。

（2）总平面图要画出一定的范围。

从规划部门提供的地形图中画出周围原有规划的道路、建筑物、构筑物及其相邻建筑的位置、名称、层数和高度。

注意道路与建筑物边界的距离。

当有高度大于2m挡土墙和护坡时，上缘于建筑间的水平距离不应小于3m，下缘与建筑水平距离不小于2m。

标注场地内设计的建筑与相邻建筑之间的距离。

一般高层和高层之间的防火间距为13m，高层和多层之间的防火间距为9m，多层和多层之间的防火间距为6m。

高层的裙房可按多层计算。

当外墙有突出可燃构件时，与构件之间的距离，都要满足防火消防的要求。

（3）消防车道的宽度和转弯半径要满足当地消防部门的要求。

消防车道与建筑之间的距离不小于5米，并画出消防登高面的位置，并要注意消防车停留区域的场地坡度不能大于0.3%。

当消防车道有穿越建筑物底层的架空空间时，要注意车道上方的净空高度要满足4米的要求。

（4）画出总平面图中必要的详图。

如道路的横断面、挡土墙、护坡、停车场，花坛等。

（5）居住区道路、公共绿地活动区域、停车位设计都要考虑到无障碍的设计。

（6）场地的竖向设计也不能盲目的追求自己想要的标高，要考虑到土方平衡，避免不必要的挖方和填方，做到经济合理性。

2、建筑设计总说明中容易忽视的内容及深度解决方法：（1）建筑说明首先要说明设计依据的批文及本专业所执行的主要法规及标准。

建筑施工图设计与各专业设计的协调要点分析摘要：本文旨在分析建筑施工图设计与各专业设计的协调要点。

首先，我们介绍了建筑施工图设计的概述，包括定义、作用、主要内容和要求，以及流程和参与方等方面的内容。

其次，讨论了建筑施工图设计与各专业设计的协调要点，包括沟通与协商、空间布局与设备安装、系统集成与协调、技术标准与规范、质量控制与验收、变更管理与问题解决以及项目管理与协调。

通过本文的研究，我们希望能够加强各专业设计与建筑施工图设计的协调，提高施工效率和质量，为建筑行业的发展做出贡献。

关键词：建筑；施工图；设计；要点分析一、引言建筑施工图设计与各专业设计的协调是建筑项目中非常重要的一环。

在建筑施工图设计过程中，涉及到多个专业领域，如结构、给排水、电气、暖通等。

这些专业设计之间的协调关系直接影响着建筑施工的顺利进行和质量的保证。

二、建筑施工图设计的概述（一）建筑施工图设计的定义和作用建筑施工图设计是指在建筑设计的基础上，通过详细的图纸和说明文件，对建筑项目进行具体的构造和施工方案的设计。

它是将建筑设计方案转化为可实施的施工图纸，为施工提供准确的指导和依据。

建筑施工图设计的主要作用包括：提供施工的具体指导，施工图设计为施工人员提供了详细的图纸和说明文件，指导他们进行具体的施工操作。

确保施工质量，施工图设计中包含了建筑结构、设备布置、材料选用等重要信息，能够确保施工过程中的质量控制。

优化施工流程，通过施工图设计，可以合理安排施工顺序和工艺流程，提高施工效率，降低成本。

协调各专业工程，建筑施工图设计涉及到多个专业领域，如结构、给排水、电气等，通过施工图设计可以协调各专业工程之间的关系，确保各项工程的顺利进行。

（二）建筑施工图设计的主要内容和要求建筑施工图设计的主要内容包括：平面布置图，展示建筑物在平面上的布局，包括房间分布、走廊、楼梯等。

剖面图，展示建筑物在垂直方向上的结构和布置情况，包括墙体、楼板、屋顶等。

立面图，展示建筑物外立面的形象和细节，包括窗户、门、外墙装饰等。

建筑工程施工图设计一、前言建筑工程施工图设计是建筑工程设计的重要组成部分，是依据建筑设计方案设计的图纸，为施工单位提供建筑物的具体施工细节和要求。

施工图设计的质量和准确度直接影响着建筑工程的施工进度和质量。

因此，建筑工程施工图设计必须严格按照国家相关规范和标准进行，并且需要由专业的设计团队进行精心设计。

二、施工图设计内容1. 地基与基础设计：地基与基础是建筑物的基础，直接关系到建筑物的安全和稳定性。

在地基与基础设计中，需要考虑地质条件、承载力和变形等因素，设计合理的地基与基础结构。

2. 主体结构设计：主体结构设计是建筑物的骨架，承担着建筑物的荷载和承重功能。

在主体结构设计中，需要考虑结构材料、结构形式、设计荷载等因素，确保建筑物的结构安全和稳定。

3. 建筑功能分区设计：建筑功能分区设计是将建筑物按照不同的功能进行分区，并确定各功能区域的布局和尺寸。

在建筑功能分区设计中，需要考虑功能分区的联系与分离、通风与采光等因素，确保建筑物的功能布局合理。

4. 建筑设备与管路设计：建筑设备与管路设计是为建筑物提供供水、排水、通风、空调等基本设备和管路系统。

在建筑设备与管路设计中，需要考虑设备与管路的布局、连接方式、管路材料等因素，确保建筑物的设备运行正常。

5. 室内装修设计：室内装修设计是建筑物的内部装饰和陈设，直接关系到建筑物的舒适性和美观性。

在室内装修设计中，需要考虑装修材料、装修风格、灯光设计等因素，确保建筑物的装修效果满足要求。

6. 安全防护设计：安全防护设计是为建筑物的使用和维护提供安全保障。

在安全防护设计中，需要考虑防火、防盗、防水等安全因素，确保建筑物的安全和可靠性。

三、施工图设计流程1. 确定设计任务：根据建筑设计方案确定建筑工程施工图设计的任务和要求，了解设计目标和设计范围。

2. 收集资料信息：收集建筑工程的相关资料信息，包括设计方案、地质勘查报告、设计规范等，为施工图设计提供基础资料。

3. 展开设计计划：制定建筑工程施工图设计的工作计划和时间节点，确定设计人员和工作内容，确保设计进度和质量。

可编辑修改精选全文完整版建筑施工图纸要点一、平面总图由：总平面及竖向布置图、消防总平面布置图、绿化总平面布置图、管网综合平面图、总图图纸目录五大部分组成。

1.1、总平面及竖向布置图1.1.1）应采用1：500比例出图（特殊情况也可以采用1：1000）。

图纸中应准确表达建筑物的朝向及建筑物外轮廓线,标明设计建筑物所在地的风玫瑰图；1.1.2）应保持原有地形和地物（灰度）。

1.1.3）应标明测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界限。

1.1.4）场地四邻原有几规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。

1.1.5）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用粗虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数。

1.1.6）道路、广场的主要坐标、排水方向及坡度：挡土墙、护坡、室外排水沟的布置、室外停车位等。

1.1.7）图纸中应标明：建筑工程综合技术经济指标一览表、建设工程项目建筑面积明细表、配套设施一览表、套型比例表及补充图例和其他的必要说明。

1.1.8）图签填写必须准确。

1.2、消防总平面布置图1.2.1）在总平面及竖向布置图的基础上应重点表达消防车道（虚线表示）、消防扑救面（框线表示并填充）、室外停车位、消防间距、道路标高及补充图例和其他的必要说明。

1.3、绿化总平面布置图1.3.1）在总平面及竖向布置图的基础上应重点表达绿化场地并注明编号（框线表示并填充）、绿地面积计算一览表及补充图例和其他的必要说明。

1.4、管网综合平面图1.4.1）管网综合平面图由公用专业提供完毕，并写入总图目录内。

1.5、总图图纸目录1.5.1）以上图纸按顺序遍如图纸目录并注明图号。

二、平面图2.1平面图表达方式2.1.1）标明承重结构（由结构专业提图需加粗）、绘出门、窗、墙、栏杆、楼梯、电梯、电梯机房、自动扶梯、中庭（及其上空）、夹层、平台、阳台、露台、雨棚、台阶、残坡、散水及明沟等的位置：标明各功能房间（厨房、卫生间、阳台）的标高及雨棚、楼层标高。

建筑施工图设计要点分析1. 引言1.1 什么是建筑施工图设计建筑施工图设计是建筑工程中非常重要的一个环节，它是根据建筑设计图纸、技术规范和施工方案，通过施工图设计软件进行绘制的详细施工图。

建筑施工图设计是建筑施工的指导和依据，它包括建筑结构图、工程图、设备图、管道图等，需要细致、精确地表达建筑各个部位的尺寸、位置、材质、工艺等信息。

建筑施工图设计的准确性直接影响到施工质量和工程进度，因此在整个建筑工程中具有至关重要的作用。

建筑施工图设计不仅包括建筑结构的设计细节，还需要考虑到施工过程中的各种特殊情况和对安全的保障。

在施工图设计过程中，需要综合考虑建筑结构的承载能力、抗震性能、防火等级、节能环保等方面的要求，确保建筑在施工和使用过程中都能够达到规定的标准。

建筑施工图设计是建筑工程中的重要环节，对于确保建筑工程的质量、安全和可持续发展具有重要意义。

1.2 建筑施工图设计的重要性建筑施工图设计的重要性体现在多个方面。

建筑施工图设计是建筑工程设计的重要环节，是将建筑设计方案具体化、可视化的手段之一。

通过施工图设计，可以准确地表达设计意图，确保施工过程顺利进行。

建筑施工图设计是施工单位施工的依据和指南，包括了建筑结构、建筑设备、建筑材料等细节内容，为施工单位提供了明确的施工方案。

建筑施工图设计对于控制工程质量、提高工程效率、减少工程成本也起到了至关重要的作用。

建筑施工图设计的质量和准确性直接影响着整个建筑工程的实施进展和最终效果。

建筑施工图设计的重要性在于为建筑工程的顺利实施提供了必要的技术支持和依据，有着深远的影响和意义。

2. 正文2.1 建筑施工图设计要点分析建筑施工图设计是指在建筑设计阶段，根据设计方案和相关技术要求，绘制出施工现场所需的详细图纸和资料，以便施工人员按照图纸进行施工。

建筑施工图设计的要点分析主要包括以下几个方面：1. 结构设计要点：结构设计是建筑施工图设计的核心内容之一。

要合理设置结构布局，确保结构稳定性和承载能力。

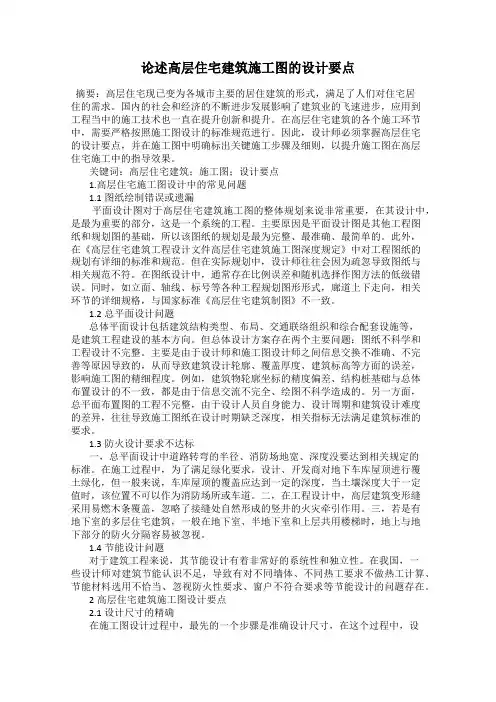

论述高层住宅建筑施工图的设计要点摘要：高层住宅现已变为各城市主要的居住建筑的形式，满足了人们对住宅居住的需求。

国内的社会和经济的不断进步发展影响了建筑业的飞速进步，应用到工程当中的施工技术也一直在提升创新和提升。

在高层住宅建筑的各个施工环节中，需要严格按照施工图设计的标准规范进行。

因此，设计师必须掌握高层住宅的设计要点，并在施工图中明确标出关键施工步骤及细则，以提升施工图在高层住宅施工中的指导效果。

关键词：高层住宅建筑；施工图；设计要点1.高层住宅施工图设计中的常见问题1.1图纸绘制错误或遗漏平面设计图对于高层住宅建筑施工图的整体规划来说非常重要，在其设计中，是最为重要的部分，这是一个系统的工程。

主要原因是平面设计图是其他工程图纸和规划图的基础，所以该图纸的规划是最为完整、最准确、最简单的。

此外，在《高层住宅建筑工程设计文件高层住宅建筑施工图深度规定》中对工程图纸的规划有详细的标准和规范。

但在实际规划中，设计师往往会因为疏忽导致图纸与相关规范不符。

在图纸设计中，通常存在比例误差和随机选择作图方法的低级错误。

同时，如立面、轴线、标号等各种工程规划图形形式，廊道上下走向，相关环节的详细规格，与国家标准《高层住宅建筑制图》不一致。

1.2总平面设计问题总体平面设计包括建筑结构类型、布局、交通联络组织和综合配套设施等，是建筑工程建设的基本方向。

但总体设计方案存在两个主要问题：图纸不科学和工程设计不完整。

主要是由于设计师和施工图设计师之间信息交换不准确、不完善等原因导致的，从而导致建筑设计轮廓、覆盖厚度、建筑标高等方面的误差，影响施工图的精细程度。

例如，建筑物轮廓坐标的精度偏差、结构桩基础与总体布置设计的不一致，都是由于信息交流不完全、绘图不科学造成的。

另一方面，总平面布置图的工程不完整，由于设计人员自身能力、设计周期和建筑设计难度的差异，往往导致施工图纸在设计时期缺乏深度，相关指标无法满足建筑标准的要求。

建筑施工图设计要点分析建筑施工图是建筑设计的重要环节，它是设计师将方案设计转化为施工实施的可执行图纸。

施工图设计要点包括以下几方面：一、完整准确的信息表达在施工图设计中，需要将设计方案的各个要素、结构、材料等信息准确地表达出来。

设计师要清晰地标注每个构件的尺寸、位置、高程、材料等信息，以确保施工人员能够准确地理解和实施。

二、合理的结构布局在施工图设计中，设计师需要进行合理的结构布局，以确保建筑的稳定性和安全性。

设计师要考虑到各个构件的受力情况，合理分配和布置结构，确保各个部位的承重能力和连接方式符合设计要求。

三、合理的材料选择施工图设计中，材料的选择对建筑的质量和性能有着重要影响。

设计师要根据建筑的功能、使用要求和环境特点等因素，合理选择适用的材料。

设计师还需要标注每个构件所使用的材料，以便施工人员能够准确地采购和使用。

四、科学的施工工艺安排在施工图设计中，设计师需要考虑到施工的实际条件和过程，进行科学的施工工艺安排。

设计师要根据不同构件的施工特点和施工顺序，合理划分施工步骤和工序，并标注在施工图中，以便施工人员能够按照要求进行施工。

五、细致的图纸标注和说明施工图设计中，设计师要进行细致的图纸标注和说明。

设计师要对施工图中的各个要素和细节进行清晰标注，包括尺寸、高程、材料、施工技术要求等，以便施工人员能够准确理解和操作。

六、合理的空间分配和人员流线建筑施工图设计中，设计师需要合理进行空间分配，对建筑的功能区域进行划分，并合理安排人员的流线。

设计师要考虑到不同功能区域之间的联系和交互，确保人员能够便捷地进行工作和活动。

七、合规的法规要求和标准符合施工图设计中，设计师需要严格遵守建筑法规和标准要求。

设计师要对设计方案进行合规性的审查，确保设计符合相关法规和标准，提高建筑的安全性和可靠性。

建筑施工图设计要点分析主要包括完整准确的信息表达、合理的结构布局、合理的材料选择、科学的施工工艺安排、细致的图纸标注和说明、合理的空间分配和人员流线以及合规的法规要求和标准符合。

民用建筑工程施工图设计深度民用建筑工程施工图设计是指在建筑设计完成后，根据设计图纸及相关规范和标准，绘制出施工过程中所需要的详细图纸，以指导施工人员进行具体的施工操作。

施工图设计是建筑工程中一个非常关键的环节，直接影响到工程质量和施工进度。

因此，施工图设计需要充分考虑建筑结构、材料、设备等各方面因素，力求做到合理、精细、安全、经济。

一、施工图设计的基本要求1、准确性施工图设计必须完全符合设计图纸的要求，尤其是结构、尺寸、设备等重要部分的尺度和参数必须准确无误，以确保施工过程中不会出现因设计不准确而导致的施工质量问题。

2、清晰性施工图设计应当表达清晰，图纸上的文字、数字、符号等必须清晰可辨，以便施工人员理解和操作。

同时，各部分图纸之间的逻辑关系也要清晰明确，不容出现矛盾或重复的情况。

3、规范性施工图设计必须符合相关的规范和标准要求，包括建筑设计规范、结构设计规范、电气设计规范、给水排水设计规范等，确保设计符合法律法规和行业标准，同时也为施工提供参考依据。

4、经济性施工图设计应根据实际情况合理安排各项工程量，控制建筑成本，确保施工过程中不会出现浪费或冗余，提高工程建设的经济效益。

5、安全性施工图设计必须充分考虑施工安全因素，确定合理的施工工序和施工方法，采取有效的安全措施，确保施工过程中不会发生安全事故，保障工人的生命财产安全。

二、施工图设计的内容1、建筑施工图建筑施工图主要包括建筑平面图、立面图、剖面图、细部图等，其中平面图展示了建筑的整体布局和空间组织，立面图和剖面图展示了建筑的结构和建筑物内部空间的关系，细部图展示了具体构件的细节设计。

2、结构施工图结构施工图主要包括结构平面图、骨架图、细部节点图等，其中结构平面图展示了建筑结构的整体布局和施工工序分解，骨架图和细部节点图则展示了具体构件的尺度和连接方式。

3、给水排水施工图给水排水施工图主要包括给水管道平面布置图、排水管道平面布置图、细部节点图等，其中给水管道和排水管道的平面布置图展示了管道的走向和连接方式，细部节点图则展示了管道的连接细节。

施工图设计要点（土建）一、设计总则1．施工图设计应按现行国家相关规范、规定执行。

2．设计深度未特殊说明部分按<建筑工程设计文件编制深度规定>执行。

3．在设计工作开始前，制定出合理的设计进度计划，其中包括各专业各阶段工作内容及起止时间(如建筑专业转条件、各专业互提条件、出图、校对、审核、会签等)，并交由建设单位确认，设计工作应严格按照设计进度计划进行，建设单位对设计成果及设计过程记录定期进行检查、确认。

4．施工图设计须严格按照建设单位提出的特殊要求进行设计，特别是建筑各个细部，如节点、作法等,如果设计过程中，设计单位发现建设单位提供的资料有不合规范、不合理的地方，或设计单位有更好，更适合本工程的建议应及时通知建设单位确认。

二、图面要求1．总图、管网绘图比例为：1：500，平面、立面、剖面绘图制比例为1：100，大样图绘图比例为1：50，节点详图绘图比例为1：20（此比例为正常情况，特如遇殊可做调整）。

2．总平面图：包括道路平面图和管线综合图。

3．平面图：应绘制防火分区分隔位置图，并应标出各个分区的面积。

可自由分隔的大开间建筑平面应绘制出。

4．立面要求：立面材质做法应绘制详细图；立面不能体现凹凸部位，应绘制立面展开图。

建筑立面上有凹出变化的部位应绘制节点详图。

5．剖面要求：应把所有不同的断面都剖到。

6．详图要求：绘制单元大样，图面应尽可能详细。

节点处、悬挑处、凹凸部位、阴阳角等细部的保温结构应加注说明（或绘制详图）。

立管、地漏、开关插座等由各专业出图标明。

7．图纸深度按照国标中各个专业的民用建筑工程施工图设计深度绘制。

三、建筑设计要点设计中应着重注意以下几个要点：1．采暖建筑的外墙、屋顶,接触室外空气的楼板、不采暖地下室上部的楼板和不采暖楼梯间的隔墙等围护结构设计上要进行保温验算,其传热阻应大于或等于本地区要求的最小传热阻.外墙和屋顶的接缝,混凝土或金属嵌入体构成的冷桥部位要进行保温处理.2．控制窗墙比,门窗保温性、密闭性及隔音效果符合规范要求.采用中空玻璃、LOW-E中空玻璃等都有节能效果，K值控制在2～2.8。

施工图的一些基本知识要点一、基本知识1、标高1.1 绝对标高亦称绝对高程或海拔高度, 我国把青岛附近黄海的平均海平面定为绝对标高的零点, 全国各地的标高均以此为基准。

1.2 标高是把某地点对应的绝对标高定义为± 0.000 ，（如名辉12#楼27.5）也称相对标高。

建筑中一般以一层室内地面对应的绝对标高为± 0.000 标高。

2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。

3、定位轴线3.1 定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。

3.2 标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。

拉丁字母的I 、O、Z 不得用做轴线编号。

因为为了区分1、0、2 等数字,只是为了避免不必要的混淆而已,GB/T50001-2001房屋建筑制图统一标准也规定了的,不能使用。

3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写: 两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。

4、剖视的剖切符号4.1 剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图（又叫断面图）符号”。

剖切视图除了断面，还包括能看见的后面的投影。

剖面图（断面图）仅仅表示断面形状，不画后面还能看见的其他投影像。

4.2 ［的粗实线符号是剖切视图符号，字母/数字朝哪边，表示向哪边看。

断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边, 就朝那边看。

5、索引符号与详图符号在施工图中, 有时会因为比例问题而无法表达清楚某一局部, 为方便施工需另画详图. 一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

6、引出线6.1 引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。

施工图纸深化设计要点一、概述在建筑工程中，施工图是建筑设计的最后一步，也是建筑师和施工方之间的重要桥梁。

它包含了建筑设计的具体实施方案、精确的尺寸和细节要求。

深化设计是指对原设计方案进行进一步的优化和完善，以确保建筑工程的顺利进行。

本文将探讨施工图纸深化设计的要点。

二、建筑方案的优化深化设计的第一步是对原有建筑方案进行优化。

在优化过程中，需要考虑建筑的整体布局、空间划分和功能要求。

建筑师应该根据实际需求，调整建筑的尺寸和比例，使其更符合用户的需求和审美要求。

三、结构设计的完善施工图纸中的结构设计是确保建筑安全和稳定的关键。

在深化设计过程中，结构工程师需要对原有结构方案进行详细的设计和计算。

尤其是在复杂的建筑结构中，需要特别注重各构件之间的连接和承重能力，以确保整体结构的牢固性。

四、细节的精确表达施工图纸是建筑施工的依据，因此必须对细节要求进行精确的表达。

这包括墙体的厚度、地板的材料和厚度、门窗的型号和尺寸等。

此外，还应注明各种设备的位置和尺寸，以及电气走向和管道布置等细节要求，以便施工方能够准确地进行施工。

五、材料的选用与规范施工图纸中的材料选择和规范是确保施工质量的重要环节。

建筑师和工程师应根据建筑的功能和使用要求，选择合适的材料，并明确规定其使用标准和质量要求。

此外，还需要考虑到可持续发展和环保要求，选择符合节能环保标准的材料。

六、施工工艺和工序的规划施工工艺和工序的规划对于工程进展的顺利进行至关重要。

在深化设计中，需要对施工工艺和工序进行详细规划，明确各施工单元之间的关系和施工顺序。

这有助于避免施工过程中的冲突和各种不必要的问题。

七、安全和环保措施施工过程中的安全和环保措施是施工图纸深化设计的重要内容。

建筑师和工程师应考虑到施工过程中可能存在的安全风险，并采取相应的措施来保障施工人员的安全。

此外，还需要明确环保要求，采取相应的措施来减少对环境的影响。

八、施工图纸的审核和审查施工图纸的审核和审查是确保施工质量和建筑安全的重要环节。

建筑施⼯图审图要点建筑施⼯图审查要点及通病⼀、总则1．建筑⼯程设计⽂件编制深度未达要求，主要是图纸未会签、缺出图章或注册章、缺图纸⽬录、图纸编号重复、缺门窗⼤样、缺节能设计、缺节点详图等。

2．图纸未满⾜我部提供的设计任务书的要求。

3．图中有违反强制性条⽂的地⽅，类似如屋⾯栏杆⾼度未考虑屋⾯找坡⾼度。

⼆、设计总说明1．选⽤图集已经作废或过期（⾼层防⽕规范、厨房烟道、⼈防、住宅….）2．关于安全玻璃涵盖⾯不全，应按国家关于《建筑安全玻璃管理规定》发改版补充3．说明中的防⽔做法与⼯程做法中的说明以及墙⾝⼤样图作法不相符4．门窗编号及代号说明与平⾯图中的编号不同或对特殊门窗代号说明不全（卫⽣间窗、防⽕窗、双层隔⾳窗、裙房幕墙窗….）5．应增加节能说明及⽆障碍设计说明。

6．遗漏地下室出地⾯的风井百叶窗的数量及分格图。

7．说明中墙体材料是否注明,是否和结构图中的⼀致．三、⼯程做法1．应依据甲⽅提出的装修标准，注明是否⽑坯房（饰⾯由后装修做）2．对于本⼯程特殊做法⽆说明，特别是结构沉板后需回填或轻质材料做垫层楼地⾯3．保温作法需同节能计算及说明相统⼀（外墙保温作法）4．厨房、卫⽣、墙地⾯均需做防⽔处理。

5．各种公共⽤房装饰做法、⼀层地⾯做法遗漏。

6．屋⾯的构造做法、地库防⽔做法及收⼝位置、剪⼒墙墙⾝防⽔收⼝的处理、伸缩缝做法不详。

四、总图1.应注明并保证满⾜规划报建要求的道路及建筑退缩间距（要确定⽴⾯所增加的落地⽚墙、廊柱没有超出建筑红线）2.没注明建筑防⽕间距（外墙到外墙，凸窗应计玻璃间）；消防车道定位及消防扑救⾯。

（要满⾜消防车道的转弯半径≥12m）3.场地、建筑、车库出⼊⼝应注明（应满⾜《民⽤建筑设计通则》4.1 特别是机动车出⼊应距离道路红线≥7.5m，不存在视线障碍物。

5.2.4）4.建筑出⼊⼝的绝对标⾼（要考虑到建筑物室内外⾼差）；场地道路、绿地、⽔⾯的关键性标⾼。

表明场地及道路排⽔⽅向及坡度（要考虑与周边规划道路的连接及排⽔）。

建设工程中的施工图设计要点解析施工图设计在建设工程中起着至关重要的作用，它是指在方案设计完成后，将方案设计文件转化为施工图纸的过程。

施工图设计的质量和准确性直接影响项目的施工进度和施工质量。

本文将对建设工程中施工图设计的要点进行解析，旨在提高施工图设计的准确性和规范性。

一、施工图设计的基本原则在进行施工图设计时，应遵循以下基本原则：1.合理性原则：施工图应符合工程设计方案，从而确保施工过程的可行性和顺利进行。

2.完整性原则：施工图应包括全部的建筑、结构、给排水、暖通、电气等专业设计内容，确保施工的全面性和完整性。

3.准确性原则：施工图应严格按照设计要求和技术规范进行绘制，确保尺寸、比例、图例等的准确性。

4.规范性原则：施工图应符合相应的国家标准和规范，确保施工的规范化和合法性。

5.可读性原则：施工图应具备良好的可读性，便于施工人员理解和操作。

二、施工图设计的要点解析1.建筑施工图设计要点解析（此处按照建筑施工图设计的要点进行论述，具体描述施工图设计内容，例如建筑布局、平面设计、立面设计等）2.结构施工图设计要点解析（此处按照结构施工图设计的要点进行论述，具体描述施工图设计内容，例如结构布置、荷载计算、构造节点设计等）3.给排水施工图设计要点解析（此处按照给排水施工图设计的要点进行论述，具体描述施工图设计内容，例如给水管道布置、排水设备安装、配管图绘制等）4.暖通施工图设计要点解析（此处按照暖通施工图设计的要点进行论述，具体描述施工图设计内容，例如采暖系统设计、通风系统设计、空调系统设计等）5.电气施工图设计要点解析（此处按照电气施工图设计的要点进行论述，具体描述施工图设计内容，例如电气布线设计、配电箱设计、照明设计等）三、施工图设计的注意事项在进行施工图设计时，需要注意以下几点：1.与设计单位密切配合，确保设计意图准确传达给施工图设计人员。

2.严格按照设计要求和技术规范进行绘图，尺寸和比例必须准确无误。
