土石方平衡表

  • 格式：doc
  • 大小：107.50 KB
  • 文档页数：3

表4。5—2 土石方平衡表 单位：m3

序号 区域名称 土石方开挖(m3） 土石方回填 取土

小计 场地平整(含泳池) 地下室 基础 管沟 小计 地下室 场地回填 基础 管沟 绿化覆土 数量 来源

1 B17地块 32265。16

其中 土方 116154 96795.48 19359。09 64206 9679 36351。58 18175.79

石方

2 B18地块 2618.65

其中 土方 9427 7855。95 1571。19 5488 812 2576。07 1288.04

石方

3 B20地块 12580

其中 土方 45288 37740 7548 27589 3856 15822 7911

石方

4 B21地块 6830.31

其中 土方 24588 20490.93 4098 13413 1890 7682 3841

石方

5 B23地块 17423。36

其中 土方 62724 52270。08 10454 47446 5134 28208 14104

石方

注：所有土方全部换算为自然方进行平衡 表4。5—2 土石方平衡表 单位：m3

序号 区域名称 土石方开挖(m3) 土石方回填 取土

小计 场地平整（含泳池) 地下室 基础 管沟 小计 地下室 场地回填 基础 管沟 绿化覆土 数量 来源

6 B01地块 20180.89

其中 土方 72650 60542.67 12108 58383 6008 41900 10475

石方

7 B04地块 19382.64

其中 土方 69776 58147。92 11629 68904 5747 50526 12631

石方

8 B08地块 25548。08

其中 土方 91972 76644。24 15328 39183 7566 21078 10539

石方

9 B10地块 9878.96

其中 土方 35563 29636。88 5927 30155 2867 18192 9096

石方

10 B11地块

其中 土方 1968 1968 19759 13173 6586

石方

11 B24地块

其中 土方 8666 8666 29517 39356 9839

石方 注：所有土方全部换算为自然方进行平衡

表4。5—2 土石方平衡表 单位:m3

序号 区域名称 土石方开挖（m3） 土石方回填 取土

小计 场地平整（含泳池) 地下室 基础 管沟 小计 地下室 场地回填 基础 管沟 绿化覆土 数量 来源

12 B27地块 24442。7

其中 土方 87993 73328。1 14665 76720 7233 55590 13897

石方

13 B28地块

其中 土方 5604 5604 19182 15346 3836

石方

14 B30地块

其中 土方 2000 2000 57527 46022 11505

石方

15 市政规划路

其中 土方 76420

石方

合计 土石方开挖（m3) 土石方回填(m3) 土方基本平衡

合计 土方 634373 633892

石方

注:所有土方全部换算为自然方进行平衡

合集下载

土石方平衡表

土石方平衡表

小计土石方开挖表土剥离小计基础回填

1防洪工程区104.6397.936.7190.7455.32

1.1防洪堤47.7241.026.7165.2555.32

1.2导流工程56.9156.91025.49

2施工道路区4.053.690.362.04

3施工场地区122.8888.9133.975.785.78

4料场区

土料场8.125.512.6

砂料场34.5328.536

砂砾石料场204.65109.6595

5合计（自然方）478.86334.22144.63198.5661.1序号项目小计砂砾石回填粘土填筑骨料及砌石料调入来源调出量去向

82.774.8943.69113.4513.79

82.7727.16109.381.68

4.8916.534.0712.11

1.65围堰

130.2

5.51围堰

28.53防洪堤、围堰

149.65防洪堤、围堰

82.774.8943.69113.45199.13调入调出回填利用弃渣

自然方

9.16

6.7

2.46

0.36

2.3

2.6

6

95

115.42

进行处理。非机动车道路面结构层底向下采用30cm石灰土

进行处理。非机动车道路面结构层底向下采用30cm石灰土

进行处理。非机动车道路面结构层底向下采用30cm 石灰土（8%）+30cm 石灰土（6%）+素土回填进行处理；人行道路面结构层底向下采用20cm 石灰土（8%）+20cm石灰土（6%）+素土回填进行处理；

河塘处应抽水和清淤，清淤必须彻底，清淤深度按现场实际深度控制，以清至硬质原状土为标准。然后采用在河底铺80cm 碎石土（碎石含量>80%，其上铺双向土工格栅）+石灰土分层回填(含灰6％)至机动车道80cm 路床底进行处理。

河塘处按向内2%坡度挖成台阶状，每层阶梯高为67cm，宽不小于100cm，不得采用重型机械挖除。土工格栅要求纵横向延伸率为10%，抗拉强度≥50KN/m。

1.1.1.1. 路面设计

路面结构层如下：

1、机动车道路面结构

4cm 细粒式SBS 改性沥青混凝土（AC-13C）；

粘层油（PC-3、0.3～0.6L/m2）；

8cm 粗粒式沥青混凝土（AC-25C）；

1cm 沥青下封层；

透层油（PC-2、0.7～1.5L/m2）；

36cm 水泥稳定碎石（<5%）；

20cm 石灰土(12%)；

2、非机动车道路面结构

4cm 细粒式沥青混凝土（AC-13C）；

粘层油（PC-3、0.3～0.6L/m2）；

6cm 中粒式沥青混凝土（AC-20C）；

1cm 沥青下封层；

透层油（PC-2、0.7～1.5L/m2）；

20cm 水泥稳定碎石（<5%）；

20cm 石灰土(12%)；

3、人行道路面结构（含公交站台处）

5cm 花岗岩面砖(60×40×3cm)

2cm M15 水泥砂浆（1：2.5）

10cm C20 细石混凝土 15cm 级配碎石公交停靠站及交叉口进口道，沥青混凝土下面层（AC-25C） 中应掺加抗车辙剂，掺量为4kg/每吨沥青混合料。

交叉口处路面结构层同机动车道，对于机动车道与非机动车道之间无分隔带区域，路面结构采用机动车道路面结构。

1.1.2. 桥梁工程

土石方平衡规划与坝料开采加工[详细]

土石方平衡规划与坝料开采加工[详细]

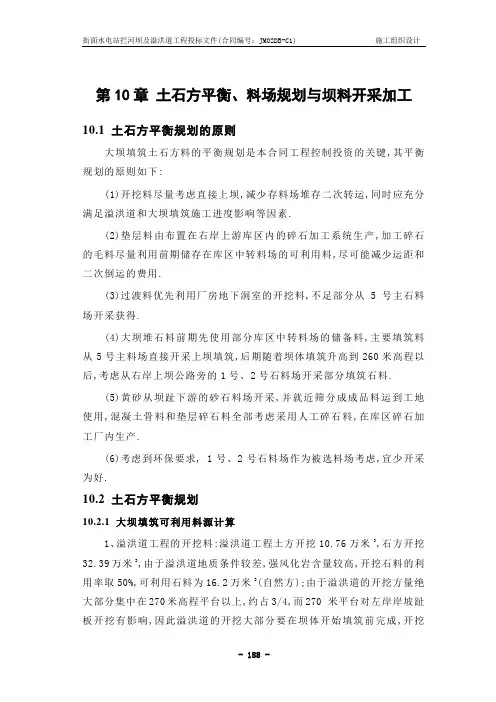

街面水电站拦河坝及溢洪道工程投标文件(合同编号：JM02DB-C1) 施工组织设计

- 188 -

第10章 土石方平衡、料场规划与坝料开采加工

10.1 土石方平衡规划的原则

大坝填筑土石方料的平衡规划是本合同工程控制投资的关键,其平衡规划的原则如下:

(1)开挖料尽量考虑直接上坝,减少存料场堆存二次转运,同时应充分满足溢洪道和大坝填筑施工进度影响等因素.

(2)垫层料由布置在右岸上游库区内的碎石加工系统生产,加工碎石的毛料尽量利用前期储存在库区中转料场的可利用料,尽可能减少运距和二次倒运的费用.

(3)过渡料优先利用厂房地下洞室的开挖料,不足部分从5号主石料场开采获得.

(4)大坝堆石料前期先使用部分库区中转料场的储备料,主要填筑料从5号主料场直接开采上坝填筑,后期随着坝体填筑升高到260米高程以后,考虑从右岸上坝公路旁的1号、2号石料场开采部分填筑石料.

(5)黄砂从坝趾下游的砂石料场开采,并就近筛分成成品料运到工地使用,混凝土骨料和垫层碎石料全部考虑采用人工碎石料,在库区碎石加工厂内生产.

(6)考虑到环保要求, 1号、2号石料场作为被选料场考虑,宜少开采为好.

10.2 土石方平衡规划

10.2.1 大坝填筑可利用料源计算

1、溢洪道工程的开挖料:溢洪道工程土方开挖10.76万米3,石方开挖32.39万米3,由于溢洪道地质条件较差,强风化岩含量较高,开挖石料的利用率取50%,可利用石料为16.2万米3(自然方);由于溢洪道的开挖方量绝大部分集中在270米高程平台以上,约占3/4,而270 米平台对左岸岸坡趾板开挖有影响,因此溢洪道的开挖大部分要在坝体开始填筑前完成,开挖街面水电站拦河坝及溢洪道工程投标文件(合同编号：JM02DB-C1) 施工组织设计

- 188 - 可利用料储存在库区左岸中转料场内二次倒运上坝,溢洪道反弧段的部分开挖料可直接上坝,直接上坝量约2万米3.

渣场台账

渣场台账

渣场管理台账

中国水利水电第七工程局有限公司滇中引水工程

大理II段施工4标项目经理部

年 月 日 ～ 年 月 日

渣场管理台账（土石方平衡表）

渣场名称： 单位：m3

序号 施工部位 土方开挖 石方开挖 石方洞挖 弃渣 11月 12月 1月 2月 3月 4月 5月 6月

1

2

3

4

5

6

渣场管理台账（土石方平衡表）

渣场名称： 单位：m3

序号 施工部位 土方开挖 石方开挖 石方洞挖 弃渣 11月 12月 1月 2月 3月 4月 5月 6月

1

2

3

4

5

6
