医用x射线的应用原理

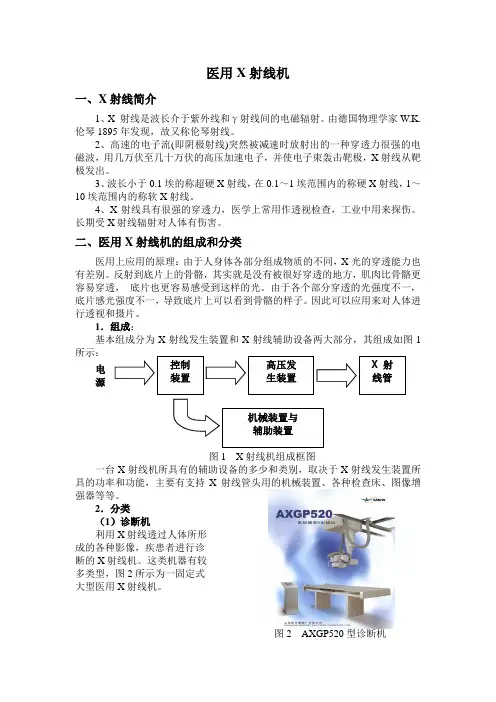

医用X射线机

一、X射线简介

1、X 射线是波长介于紫外线和γ射线间的电磁辐射。由德国物理学家W.K.伦琴1895年发现，故又称伦琴射线。

2、高速的电子流(即阴极射线)突然被减速时放射出的一种穿透力很强的电磁波，用几万伏至几十万伏的高压加速电子，并使电子束轰击靶极，X射线从靶极发出。

3、波长小于0.1埃的称超硬X射线，在0.1～1埃范围内的称硬X射线，1～10埃范围内的称软X射线。

4、X射线具有很强的穿透力，医学上常用作透视检查，工业中用来探伤。长期受X射线辐射对人体有伤害。

二、医用X射线机的组成和分类

医用上应用的原理：由于人身体各部分组成物质的不同，X光的穿透能力也有差别。反射到底片上的骨骼，其实就是没有被很好穿透的地方，肌肉比骨骼更容易穿透， 底片也更容易感受到这样的光。由于各个部分穿透的光强度不一，底片感光强度不一，导致底片上可以看到骨骼的样子。因此可以应用来对人体进行透视和摄片。

1．组成：

基本组成分为X射线发生装置和X射线辅助设备两大部分，其组成如图1所示：

一台X射线机所具有的辅助设备的多少和类别，取决于X射线发生装置所具的功率和功能，主要有支持X射线管头用的机械装置、各种检查床、图像增强器等等。

2．分类

（1）诊断机

利用X射线透过人体所形

成的各种影像，疾患者进行诊

断的X射线机。这类机器有较

多类型，图2所示为一固定式

大型医用X射线机。

高压发

生装置 控制

装置 X 射

线管

机械装置与

辅助装置 电

源

图1 X射线机组成框图

图2 AXGP520型诊断机

（2）治疗机

根据X射线的生物效应，对

疾患者进行治疗的X射线机。主

要用于对浅表病灶的治疗，如杀

死肿瘤病人病灶处的癌细胞。图

3所示为一X射线深部治疗机。

三、医用X射线管

1．医用X射线管

医用X射线管是X射线的主要元件。主要有产生热电子的阴极、产生X射线的阳极、和得到真空环境，保证电子运动不受阻挡的真空管组成。其形状如图4所示。阳极包括阳极柱、阳极罩、靶面、铜体四个部分，阴极由灯丝、集射罩组成，玻璃壳是能支撑两极同时能保持管内真空。

X射线管的工作原理及应用

1. 工作原理

1.1 X射线管的基本结构

• 阳极：由金属材料制成，负责发射X射线。

• 阴极：由钨丝制成，负责发射电子。

• 真空室：用于确保在低压下进行工作，同时避免电子与空气分子碰撞。

• 焦斑：是一个细小、白色的点，用于聚焦电子流。

• 聚束罩：用于聚束电子流，使其集中到焦斑上。

1.2 工作过程

• 阳极连通电源：通电后，阴极开始发出电子流。

• 电子流加速：由于阳极与阴极间存在电势差，电子流会加速并朝阳极方向移动。

• 聚束和聚焦：聚束罩将电子流聚束到焦斑上，并实现聚焦。

• X射线的产生：当电子流撞击阳极时，会产生X射线。

2. 应用领域

2.1 医学领域

• 诊断：X射线可用于检测骨骼、牙齿等部位的疾病和伤害，例如骨折、牙齿蛀牙等。

• 治疗：X射线在放射治疗中起到重要作用，可用于治疗癌症、肿瘤等疾病。

• 导引：在手术过程中，X射线可用于引导医生进行准确的操作。

2.2 工业检测

• 合金材料：X射线可用于检测合金材料的组成和结构，以确保其质量和性能。

• 元素分析：X射线荧光光谱可用于元素分析，通过测量样本中的特定元素的荧光信号来确定元素的含量和分布。

• 缺陷检测：X射线检测可以帮助发现工件中的缺陷，如裂纹、孔洞等。

2.3 安全检查

• 安全检查：X射线可用于安全检查，例如在机场、车站等公共场所对行李、包裹进行检查，以确保公共安全。 • 质检：X射线可用于质检，用于检测产品的内部缺陷，例如电子元件中的焊接情况。

2.4 科学研究

• 光谱分析：X射线光谱可用于研究材料的物理、化学性质，帮助科学家了解材料的内部结构和特性。

• 结晶学：X射线衍射可用于研究晶体的结构和有序性，从而深入了解物质的基本性质。

3. 总结

X射线管是一种重要的电子器件，通过聚束和加速电子流来产生X射线。它在医学、工业、安全检查以及科学研究等领域具有广泛的应用。在医学领域，X射线用于诊断和治疗疾病，以及在手术过程中进行导引。在工业领域，X射线可用于材料分析、缺陷检测等方面。在安全检查方面，X射线用于公共场所的安全检查和产品质检。在科学研究中，X射线可用于光谱分析和晶体学研究，帮助科学家深入了解物质的结构和性质。通过理解X射线管的工作原理及其应用，我们能更好地应用其优势，并为不同领域的发展做出贡献。

X射线机的工作原理

X射线机是一种常见的医疗设备，广泛应用于临床诊断和治疗领域。本文将介绍X射线机的工作原理，包括X射线产生、探测和成像。

一、X射线产生

X射线的产生主要依靠X射线管。X射线管由阳极和阴极组成，阳极由金属材料制成，阴极则是由钨丝制成。当高压电流通过阴极钨丝时，产生的热量将电子加速，使其与阳极碰撞。在碰撞过程中，电子的能量转化为X射线。

二、X射线探测

X射线机通过探测器来接收和记录X射线信号。常用的探测器包括荧光屏、CCD相机和闪烁探测器等。当X射线通过被检体时，一部分射线会被吸收，剩余的射线将达到探测器。探测器将接收到的射线信号转化为电信号，进而通过信号处理系统进行处理。

三、X射线成像

X射线成像是X射线机的核心功能之一。在成像过程中，射线透过被检体，然后被探测器接收。经过信号处理后，可以得到被检体的影像。影像的质量和分辨率取决于X射线的能量和探测器的灵敏度。

X射线成像可以用于医学诊断、安全检查和材料分析等领域。在医学诊断中，医生可以通过X射线影像来观察人体内部的骨骼、器官和组织等结构，以辅助疾病的诊断和治疗。在安全检查中，X射线机可以被用来检测携带非法物品的人员或行李。在材料分析中，通过X射线的穿透性可以分析物体的成分、密度和结构等信息。

总结：

X射线机利用X射线的特性进行成像，通过X射线管产生射线，通过探测器接收和记录射线信号，最后通过信号处理得到影像。X射线机在医学、安全和材料领域有着广泛的应用，为人们提供了便捷和准确的检测和诊断手段。随着科技的不断进步，X射线技术也在不断发展，为我们的生活带来了更多的便利和效益。

x射线的原理和应用

一、x射线的原理

x射线是一种高能电磁辐射，由电子束与物质相互作用产生。其原理如下：

1. 电子束：x射线的产生需要一束高速运动的电子。通常采用电子加速器或x射线管产生电子束。

2. 电子束与物质的相互作用：电子束与物质相互作用时会发生电子-原子核相互作用、电子-电子相互作用和电子-原子轨道相互作用。在这些相互作用下，电子会失去能量并发射出x射线。

3. x射线的产生：电子束与物质相互作用后，部分电子会失去能量并被重新组合，形成x射线。x射线的能量取决于电子束的能量和物质的成分。

二、x射线的应用

x射线在医学、工业和科学研究中有着广泛的应用。

1. 医学应用

• 诊断：x射线在医学诊断中起到了至关重要的作用。医生可以利用x射线影像来观察骨骼和内脏器官，从而发现病变和异常情况。常见的应用包括X线检查、CT扫描和乳腺X线摄影等。

• 放疗：x射线的高能量可以用于治疗肿瘤和其他疾病。通过照射患者的肿瘤区域，x射线可以破坏癌细胞的DNA，从而达到治疗的目的。

2. 工业应用

• 材料检测：x射线可以用于材料的非破坏性检测。通过对材料进行x射线照射和观察，可以检测材料的结构和缺陷，如金属的裂纹和焊接接头的质量。

• 质量控制：很多工业生产过程中都需要对产品进行质量控制。x射线可以用于检测产品是否符合规格和标准，例如食品中金属异物的检测和纺织品的密度检测等。

3. 科学研究应用

• 结构分析：x射线衍射技术可以用于研究材料的结构。通过将x射线束照射到样本中，研究者可以观察到x射线经过样本后的衍射图案，从而推断样本的结晶结构和晶体学参数。 • 谱学分析：x射线也可以用于谱学分析。通过测量x射线在材料中发生的散射和吸收现象，研究者可以获得材料的元素组成和化学环境等信息。

以上只是x射线应用的一部分，随着科技的发展，对x射线的研究和应用还将不断扩展和深化。

三、结语

x射线是一种重要的电磁辐射，其原理和应用广泛而深入。在医学、工业和科学研究领域，x射线发挥着巨大的作用。通过了解x射线的原理和应用，我们可以更好地理解和应用这一技术。
