瓦楞纸箱规格资料

瓦楞纸箱（GB6543-86）

本标准适用于运输包装用单瓦楞纸板和双瓦楞纸板箱（以下简称瓦楞纸箱）。

1 分类

瓦楞纸板箱按照使用瓦楞纸板不同的种类、包装内装物的最大重量及箱内尺寸之和分为30种，见表1。

表1

种类 内装物最大重量kg 最大综合尺寸mm 代号

纸板结构 1类 2类 3类

单瓦楞纸箱 5

10

20

30

40 700

1000

1400

1750

2000 单瓦楞 BS-1.1

BS-1.2

BS-1.3

BS-1.4

BS-1.5 BS-2.1

BS-2.2

BS-2.3

BS-2.4

BS-2.5 BS-3.1

BS-3.2

BS-3.3

BS-3.4

BS-3.5

双瓦楞纸箱 15

10

30

40

55 1000

1400

1750

2000

2500 双瓦楞 SD-1.1

SD-1.2

SD-1.3

SD-1.4

SD-1.5 SD-2.1

SD-2.2

SD-2.3

SD-2.4

SD-2.5 SD-3.1

SD-3.2

SD-3.3

SD-3.4

SD-3.5

注：纸箱的综合尺寸，是指其内尺寸长、宽、高之和。其中1类箱主要用于出口及贵重物品的运输包装；2类箱主要用于内销产品的运输包装；3类箱主要用于短途低廉商品的运输包装。

2 基本箱型和代号

见附录A

2.1 本标准规定的箱型代号由四位数字组成。附录A（略）中的图表示各种纸箱的基本式样，每个图有一个四位数字的代号，代号中前两位数字表示箱型种类后两位数字表示同一类箱中不同的纸箱式样。

2.1.1 开槽型纸箱（02型）

为最常用的外包装纸箱，基本上由一片瓦楞纸板组成，通过钉合或粘合等方法将接缝封合制成纸箱，有顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖。运输时可以折叠平放，使用时箱盖封合。

2.1.2 套合型纸箱（03型）

由几页箱坯组成的箱，其特点是箱体与箱盖（顶盖、底盖）分开，使用时，箱盖和箱体是套接的。

纸箱常用的有三层、五层，七层使用较少，各层分为里纸、瓦楞纸、芯纸、面纸，里、面纸有茶板纸、牛皮纸，芯纸用瓦楞纸，各种纸的颜色和手感都不一样，不同厂家生产的纸（颜色、手感）也不一样，瓦楞纸箱国家标准是GB6543—86“瓦楞纸箱”。

1．纸箱类 目前常用的几种纸箱有：双塔式纸箱、A工纸箱、天地盖纸箱；常用的封箱方式：工字形﹐王字形﹐日字形﹔厚度可分为：三层、五层、七层；纸箱常用材质有：A=A A=B K=K

对于瓦楞纸的鉴别：

楞型 楞高，mm 楞数，个/300mm

A 4.5-5.0 34±2 4.5

C 3.5-4.0 28±2 3.5

B 2.5-3.0 50±2 2.5

E 1.1-2.0 96±4 1.1

K=A,A=A,A=B,A3A,B3B,B3C用来表示纸质是什么意思?

K纸是最好的,其次下来是A B C了

A3A,表示三层,表面是A的纸,底也是A的纸质,中间有还有一层

K=250g A=175g B=150g C=125g 渣=112g

A3A：中间的3是坑高

C3C即三层板，面纸、内纸为130gC级箱板纸，130g普通瓦楞纸

B=C即五层板，面纸130gA级牛卡纸，内纸为130gC级箱板纸，3条130g普通瓦楞纸

B=C即五层板，面纸130gA级牛卡纸，内纸为130gC级箱板纸，3条130g普通瓦楞纸

＃表示七层纸板，3表示三层纸板，也用－表示，＝表示五层纸板

a.普通纸箱纸质:

普通 纸箱纸质X为:K A B C 3 依次变差;

X9X(厚度为2 mm)表示E坑(幼坑) X3X (厚度为3mm)---表示单层

X=X(厚度为6mm)----表示双层 X≡X(厚度为9mm)----表示三层

X----表示表面用纸 , 坑纹----普通之坑纸,

中间层平纸----无表示,则为普通纸. W—表示白书纸,

单坑(纸质) 双坑(纸质) 三坑(纸质) 幼坑(纸质)

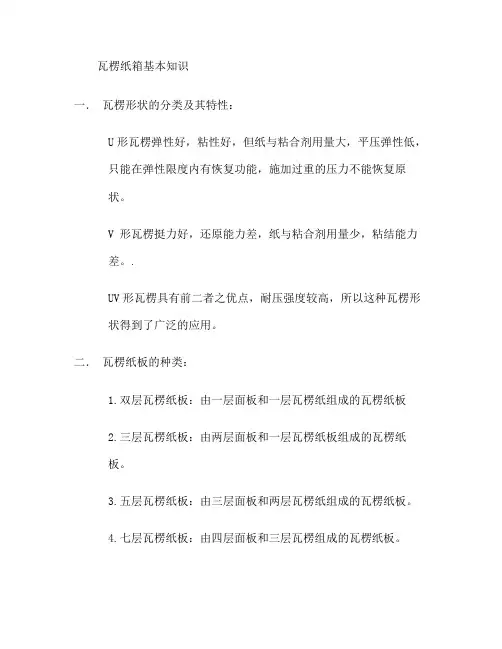

瓦楞纸箱基本知识

一． 瓦楞形状的分类及其特性：

U形瓦楞弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度内有恢复功能，施加过重的压力不能恢复原状。

V 形瓦楞挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。.

UV形瓦楞具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。

二． 瓦楞纸板的种类：

1.双层瓦楞纸板：由一层面板和一层瓦楞纸组成的瓦楞纸板

2.三层瓦楞纸板：由两层面板和一层瓦楞纸板组成的瓦楞纸板。

3.五层瓦楞纸板：由三层面板和两层瓦楞纸组成的瓦楞纸板。

4.七层瓦楞纸板：由四层面板和三层瓦楞组成的瓦楞纸板。 三． 瓦楞纸板可分为五种形式：大瓦楞 A 型、小瓦楞B型、中瓦楞

C型、微小瓦楞E型、超大瓦楞K型。

A 大瓦楞 瓦楞高度（mm）4.5－５ 瓦楞个数/300mm 34±2

B 小瓦楞 2.5－３ 50±2

C 中瓦楞 3.5－4 38±2

E 微小瓦楞 1.1－2 96±4

K 超大瓦楞 6.6－７ 24±1.5

各瓦楞所具有的特点：

A：这种纸板具有很好的弹性，用来制作包装易碎产品，以及对冲击、碰撞和各种动载荷要求很高的瓦楞纸板箱。大的瓦楞高度和大的瓦楞间距，使它具有减震性能，这种形式的纸板，还可以用作衬套、衬垫和减震件。

B：这种纸板用来制作具有足够的刚性，对减震、防震性能的要求不高的产品的包装。此类纸板较A型具有较高的刚性，在这种纸板上可以得到较好的印刷质量。 C：三层C型瓦楞纸板是最常用的一种瓦楞纸板，这种纸板综合了A型和B型纸板的特性，同样具有足够的刚性和良好的减震性能，它有效地用来包装易碎制品，软的产品以及要求防止其表面受损的硬的产品。

E：纸板使用越来越广泛，纸板面上每米长度内瓦楞数较多，可以得到平坦的表面和高的平面刚度，这就时得高质量的装潢印刷成为可能。

包装纸箱的内定检验标准：

一． 感官指标：

1． 刷麦须符合公司设计策划要求。

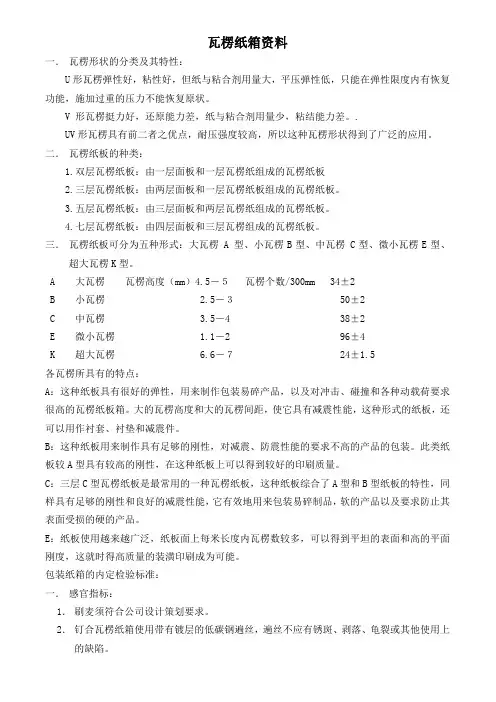

瓦楞纸箱资料

一． 瓦楞形状的分类及其特性：

U形瓦楞弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度内有恢复功能，施加过重的压力不能恢复原状。

V 形瓦楞挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。.

UV形瓦楞具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。

二． 瓦楞纸板的种类：

1.双层瓦楞纸板：由一层面板和一层瓦楞纸组成的瓦楞纸板

2.三层瓦楞纸板：由两层面板和一层瓦楞纸板组成的瓦楞纸板。

3.五层瓦楞纸板：由三层面板和两层瓦楞纸组成的瓦楞纸板。

4.七层瓦楞纸板：由四层面板和三层瓦楞组成的瓦楞纸板。

三． 瓦楞纸板可分为五种形式：大瓦楞 A 型、小瓦楞B型、中瓦楞 C型、微小瓦楞E型、超大瓦楞K型。

A 大瓦楞 瓦楞高度（mm）4.5－５ 瓦楞个数/300mm 34±2

B 小瓦楞 2.5－３ 50±2

C 中瓦楞 3.5－4 38±2

E 微小瓦楞 1.1－2 96±4

K 超大瓦楞 6.6－７ 24±1.5

各瓦楞所具有的特点：

A：这种纸板具有很好的弹性，用来制作包装易碎产品，以及对冲击、碰撞和各种动载荷要求很高的瓦楞纸板箱。大的瓦楞高度和大的瓦楞间距，使它具有减震性能，这种形式的纸板，还可以用作衬套、衬垫和减震件。

B：这种纸板用来制作具有足够的刚性，对减震、防震性能的要求不高的产品的包装。此类纸板较A型具有较高的刚性，在这种纸板上可以得到较好的印刷质量。
