空调的工作原理图

空调器制冷系统原理及常见故障图⽂解析（简单易懂值得收藏）

空调器的制冷制热基本原理

空调器的制冷零部件介绍

制冷系统常见故障分析

制冷系统案例分析与讨论

家⽤空调⽅案设计及常⽤专业术语

空调器的制冷制热基本原理

⼏个重要概念：

焓：⽤于流体，指特定温度作为起点时物质所含的热量。1标准⼤⽓压，0℃的焓值为0.焓随流体的状态、温度和压⼒等参数变化，当对流体加热或加给外功时，焓就增⼤；反之，流体被冷却或蒸汽膨胀向外作功，焓就减少。

熵：是⼀个导出的热⼒状态参数，当制冷剂吸收热量时，熵值必须增加，反之放热时，熵值减少；熵值的变化，可以判断制冷剂与外界之间热流的变化。

节流：指流体通过狭⼩截⾯时压⼒降低，不作外功，⽽且节流前后⼀定距离处的速度不变的过程。如果制冷剂通过的电⼦膨胀阀，由于冷媒流速较⼤，通过阀门截⾯的时间短，冷媒基本来不及与外界进⾏热交换，这种情况当作绝热节流处理。

临界状态：在饱和状态中，液态和⽓态两相共存。但当饱和温度继续升⾼，到达某⼀温度时，物质的液相和⽓相的区别就会消失，这时液相不再存在，此时对应状态点为临界点。

显热和潜热：显热是指物体被加热或冷却时只有温度变化⽽⽆相变（或形态变化）时所得到或放出的热量；潜热是指物体相变⽽温度不变时吸收或放出的热量。

空调器的制冷循环流程

进⾏制冷运⾏时，来⾃室内机蒸发器的低压低温制冷剂⽓体被压缩机吸⼊压缩成⾼压⾼温⽓体，排⼊室外机冷凝器，通过轴流风扇的作⽤，与室外的空⽓进⾏热交换⽽成为中温⾼压的制冷剂液体，经过⽑细管的节流降压、降温后进⼊蒸发器，在室内机的风扇作⽤下，与室内需调节的空⽓进⾏热交换⽽成为低压低温的制冷剂⽓体，如此周⽽复始地循环⽽达到制冷的⽬的。空调器的⼯作原理流程图(制冷)

单级压缩蒸⽓制冷循环

空调器的制热循环

当进⾏制热运⾏时，电磁四通换向阀动作，使制冷剂按照制冷过程的逆过程进⾏循环。制冷剂在室内机换热器中放出热量，在室外机换热器中吸收热量，进⾏热泵制热循环，从⽽达到制热的⽬的。

风冷式水循环商用中央空调的工作原理

风冷式水循环商用中央空调的制冷/制热原理与水冷式商用中央空调器的原理基本相同，只是在冷凝器的冷却方式上，风冷式水循环商用中央空调取消了冷却水降温系统，不 需安装冷却水塔等设备，而是采用冷凝风机(散热风扇)对冷凝器进行冷却。

一、风冷式水循环商用中央空调的制冷工作原理

风冷式水循环商用中央空调因其自身优势，应用领域比较广泛，根据不同的应用环境特点，其结构组成有所差异，但基本的制冷原理是相同的，如下图所示为典型风冷式水循环商用中央空调制冷原理示意图。

由图可以看到典型风冷式水循环商用中央空调制冷原理如下。

1、风冷式水循环商用中央空调制冷时，由室外机中的压缩机对制冷剂进行压缩，将制冷剂压缩为高温高压的气体，由电磁四通阀的A口进入，经D口送出。

2、高温高压气态制冷剂经制冷管路，送入翅片式冷凝器中，由冷凝风机(散热风扇) 吹动空气，对翅片式冷凝器中的制冷剂进行降温，制冷剂由气态变成低温高压液态。

3、低温高压液态制冷剂由翅片式冷凝器流出进入制冷管路，制冷管路中的电磁阀关闭，截止阀打开后，制冷剂经制冷管路中的储液罐、截止阀、干燥过滤器、液视镜后形成低温低压的液态制冷剂。

4、低温低压的液态制冷剂进入壳管式蒸发器中，与冷冻水进行热交换，由壳管式蒸发器送出低温低压的气态制冷剂，再经制冷管路，进入电磁四通阀的B口中，由C口送出, 进入气液分离器后送回压缩机，由压缩机再次对制冷剂进行制冷循环。

5、壳管式蒸发器中的制冷管路与循环的冷冻水进行热交换，冷冻水经降温后由壳管式蒸发器的出水口送出，冷冻水进入送水管道中经管路截止阀、压力表、水流开关、止回阀、过滤器以及管道上的分歧管后，分别将冷冻水送入各个室内风机盘管中。

6、由室内风机盘管与室内空气进行热交换，从而对室内进行降温。冷冻水经风管机进行热交换后，经过分歧管循环进入回水管道，经压力表冷冻水泵、Y型过滤器、单向阀以及管路截止阀后，经壳管式蒸发器的入水口送回壳管式蒸发器中，再次进行热交换循环。

空调工作原理及电路控制详解

IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】

空调工作原理及电路控制详解

近年来，我国空调器产业的发展十分迅猛，2000年我国空调行业的生产规模便已经发展到1800万台左右，2003年度我国家用空调器行业的总生产能力已超过4000万台，2004年度这一数据已经扩大到了5500万台。目前，中国的空调器产量已占世界总产量的3/5左右，中国已成为名副其实的空调器制造大国，也正在逐渐成为全球空调器生产基地。在过去的五年中，中国空调器行业的工业总产值和销售收入都经历了持续的增长，其中2001年度、2003年度和2004年度的增长尤为显着。

此外，近年来，百户城市居民家庭的空调器拥有量每年都有显着提高。空调拥有量在各地区差异较大。随着国内市场的扩大, 中国的空调器出口也在连年迅速增长，空调器出口额占家电产品出口总额的份额也在不断提高。2002年度、2003年度和2004年度我国空调产品的出口保持了十分强劲的增长势头，其中2003年度国内空调企业的出口额首次突破千万台大关，超过了1400台。2004年度国内空调器企业的出口量更是超过了2300万台，与国内销量形成了齐头并进的格局。这篇文章的主要目的是希望能够大力推动SPMC65系列芯片的应用，并根据国家标准验证其性能，走进国内各家电生产厂家。

1 空调工作原理

（1）制冷原理

图 1-1空调制冷原理

空调制冷原理如图 1?1所示，空调工作时，制冷系统内的低压、低温制冷剂蒸汽被压缩机吸入，经压缩为高压、高温的过热蒸汽后排至冷凝器；同时室外侧风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压、高温的制冷剂蒸汽凝结为高压液体。高压液体经过节流毛细管降压降温流入蒸发器，并在相应的低压下蒸发，吸取周围热量；同时室内侧风扇使室内空气不断进入蒸发器的肋片间进行热交换，并将放热后的变冷的气体送向室内。如此，室内外空气不断循环流动，达到降低温度的目的。

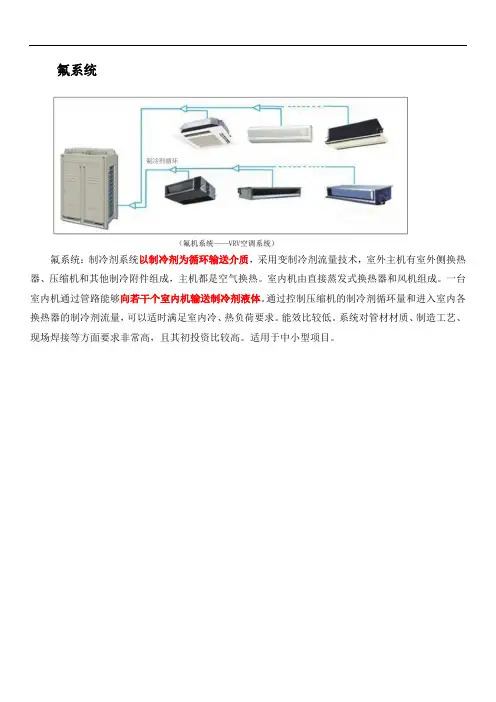

氟系统

氟系统：制冷剂系统以制冷剂为循环输送介质，采用变制冷剂流量技术，室外主机有室外侧换热器、压缩机和其他制冷附件组成，主机都是空气换热。室内机由直接蒸发式换热器和风机组成。一台室内机通过管路能够向若干个室内机输送制冷剂液体。通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时满足室内冷、热负荷要求。能效比较低。系统对管材材质、制造工艺、现场焊接等方面要求非常高，且其初投资比较高。适用于中小型项目。

水系统

水系统：此类系统由室外主机、室内末端装置（风机盘管）和水路系统三部分组成，主机可以是空气换热，也可以是地源换热，水冷换热。通过室外主机提供空调冷热水，由水管系统输送到室内末端装置，水与空气在室内末端处进行热交换来消除房间冷热负荷。是一种集中产生冷热量，但是分散处理各个房间各个房间符合的空调系统型式。能效比较高。初投资较低。特别适合于大中型系统。

风机盘管原理

中央空调水机 中央空调氟机

能效比 适合大面积使用，使用率越大越节能（水的热容比较大） 小户型使用（变频技术，使用率较低的情况下有优势）

舒适性 水分不容易丢失，温差梯度小 使用时间长室内空气干燥，有不舒适感

循环系统 水机（水循环系统） 氟机（氟利昂等冷媒循环系统）

辐射 不会产生高频谐波，具有优越的电磁兼容性，电气设备零干扰。 高频电磁谐波，辐射。对人体、精密电器产生干扰

可靠性 双回路设计，多个压缩机，即使一个压缩机回路故障仍能继续工作，可靠的涡旋式压缩机，机组运行寿命长。 一台变频压缩机，室外机和室内机的控制全部连接，一旦某台机出现故障，整个系统不能使用，只有一台压缩机，需长时间运行。

安全性 制冷系统集中于外机，安全可靠 冷媒遍布于系统各部，泄露机率大

使用寿命 水机的设计寿命是20年 氟机是15年

售后服务 性能比较稳定，后期维修成本低。 前几年使用较好，7-8年后易出问题，维保费用较高。

制热效果 水系统制热范围可在—10℃ ，另水系统可以加壁挂炉辅助供暖 氟系统制热在—5℃以下较差
