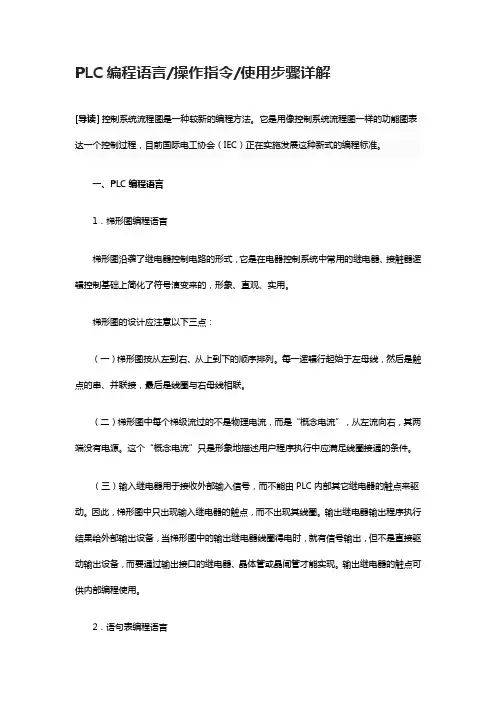

PLC编程语言学习指令大全

PLC编程语言/操作指令/使用步骤详解

[导读] 控制系统流程图是一种较新的编程方法。它是用像控制系统流程图一样的功能图表达一个控制过程，目前国际电工协会（IEC）正在实施发展这种新式的编程标准。

一、PLC编程语言

1．梯形图编程语言

梯形图沿袭了继电器控制电路的形式，它是在电器控制系统中常用的继电器、接触器逻辑控制基础上简化了符号演变来的，形象、直观、实用。

梯形图的设计应注意以下三点：

（一）梯形图按从左到右、从上到下的顺序排列。每一逻辑行起始于左母线，然后是触点的串、并联接，最后是线圈与右母线相联。

（二）梯形图中每个梯级流过的不是物理电流，而是“概念电流”，从左流向右，其两端没有电源。这个“概念电流”只是形象地描述用户程序执行中应满足线圈接通的条件。

（三）输入继电器用于接收外部输入信号，而不能由PLC内部其它继电器的触点来驱动。因此，梯形图中只出现输入继电器的触点，而不出现其线圈。输出继电器输出程序执行结果给外部输出设备，当梯形图中的输出继电器线圈得电时，就有信号输出，但不是直接驱动输出设备，而要通过输出接口的继电器、晶体管或晶闸管才能实现。输出继电器的触点可供内部编程使用。

2．语句表编程语言 指令语句表示一种与计算机汇编语言相类似的助记符编程方式，但比汇编语言易懂易学。一条指令语句是由步序、指令语和作用器件编号三部分组成。

3．控制系统流程图编程图

控制系统流程图是一种较新的编程方法。它是用像控制系统流程图一样的功能图表达一个控制过程，目前国际电工协会（IEC）正在实施发展这种新式的编程标准。

二、基本指令简介

基本指令如表所示

取指令

LD

I、Q、M、SM、T、C、V、S、L

常开接点逻辑运算起始

取反指令

LDN

I、Q、M、SM、T、C、V、S、L

常闭接点逻辑运算起始

线圈驱动指令 =

超实用PLC编程入门教程

PLC（可编程逻辑控制器）是一种用于自动化控制的电子设备，广泛应用于工业自动化、楼宇自动化、交通控制等领域。对于初学者来说，掌握PLC编程的基本概念和技巧至关重要。本教程将帮助你从零开始，逐步掌握PLC编程的使用方法。

一、PLC概述

1. 定义：PLC是一种用于工业自动化控制的电子设备，可以通过编程来实现对各种生产过程的自动化控制。

2. 应用：PLC广泛应用于工业自动化、楼宇自动化、交通控制等领域，如生产线自动化、电梯控制、交通信号灯控制等。

3. 优势：PLC具有可靠性高、稳定性好、易于编程和维护等优点，是现代工业自动化控制的首选设备。

二、PLC编程语言

1. 梯形图（Ladder Diagram）：梯形图是一种图形化的编程语言，类似于电气控制电路图。它使用继电器、接触器等符号来表示逻辑关系，易于理解和编写。

2. 指令表（Instruction List）：指令表是一种文本化的编程语言，使用特定的指令来表示逻辑关系。它具有更高的灵活性和可读性，适用于复杂的控制逻辑。

3. 功能块图（Function Block Diagram）：功能块图是一种图形化的编程语言，使用功能块来表示逻辑关系。它具有模块化的特点，便于编写和维护复杂的控制程序。

三、PLC编程环境 1. 选择合适的PLC编程软件：根据PLC型号和品牌，选择合适的编程软件。常见的编程软件有Siemens STEP 7、Mitsubishi GX

Developer、Rockwell RSLogix等。

2. 安装和配置编程软件：按照软件的安装指南，将编程软件安装到计算机上，并配置好与PLC的通信参数。

3. 创建新项目：在编程软件中创建新项目，选择PLC型号和配置参数，并设置项目名称和保存路径。

四、基本编程技巧

1. 理解输入/输出：在PLC编程中，输入/输出是控制逻辑的核心。理解输入/输出的概念，并正确地配置它们，是编写有效控制程序的关键。

s7-300PLC编程语句手册汇总

S7-300是一种可编程控制器，它有自己的编程语言和指令系统。在使用S7-300进行编程时，需要了解其语言和指令系统的特点和用法。

S7-300的编程语言包括LAD（梯形图）、FBD（功能块图）和STL（结构化文本语言）。其中，LAD是最常用的一种语言，它使用梯形图形式来表示程序的逻辑关系。FBD则是一种图形化的编程语言，它使用不同的功能块来表示程序的逻辑关系。STL则是一种类似于C语言的文本语言，它使用结构化的语法来表示程序的逻辑关系。

S7-300的指令系统包括基本指令和扩展指令。基本指令包括逻辑指令、算术指令、移位指令等，用于实现程序的基本功能。扩展指令则是在基本指令的基础上进行扩展，用于实现更加复杂的功能。

在使用S7-300进行编程时，需要根据具体的应用场景选择合适的编程语言和指令。同时，还需要注意编程的规范和标准，以确保程序的可靠性和稳定性。

总之，S7-300的编程语言和指令系统是其核心功能之一，掌握其特点和用法对于进行编程工作非常重要。在实际应用中，需要根据具体的需求和要求，选择合适的编程语言和指令，以实现程序的优化和效率提升。

STEP 7编程语言介绍

STEP 7是一种用于编程可编程逻辑控制器(PLC)的工具。它被广泛应用于自动化控制系统中，包括工厂自动化、机器人控制、物流自动化、建筑自动化等领域。

数据类型

在STEP 7中，有多种数据类型可供使用，包括整型、浮点型、布尔型、字符型等。这些数据类型可用于存储和处理不同类型的数据，以满足不同的应用需求。

参数数据类型

在编写PLC程序时，需要指定参数的数据类型。这些参数可以是输入、输出或内部数据。参数的数据类型决定了它们可以存储的数据类型，以及它们可以执行的操作。

PLC用户存储区的分类及功能

PLC用户存储区是用于存储程序和数据的区域。它可以分为程序存储区和数据存储区。程序存储区用于存储PLC程序，而数据存储区用于存储程序中使用的数据。

S7-300编程语言与指令系统

第1页 共35页

S7-300编程语言与指令

孟令生整理

STEP 7编程语言介绍 ................................................................................................................................. 2

数据类型 ....................................................................................................................................................... 3

参数数据类型......................................................................................................................................... 4

PLC用户存储区的分类及功能 .................................................................................................................. 5

指令操作数...................................................................................................................................... 5

寻址方式................................................................................................................................................. 6
