模拟电路基础知识大全
一、填空题:(每空1分共40分)
1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(零),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开;
4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(增大),发射结压降(减小)。
7、三极管放大电路共有三种组态分别是(共集电极)、(共发射极)、(共基极)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用(直流)负反馈,为了稳定交流输出电流采用(交流)负反馈。
9、负反馈放大电路和放大倍数AF=(A/1+AF),对于深度负反馈放大电路的放大倍数AF= (1/F )。
10、带有负反馈放大电路的频带宽度BWF=(1+AF)BW,其中BW=(fh-fl ),
(1+AF )称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。
12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。
13、OCL电路是(双)电源互补功率放大电路;
OTL电路是(单)电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(近似于1 ),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(调波),未被调制的高频信号是运载信息的工具,称为(载流信号)。

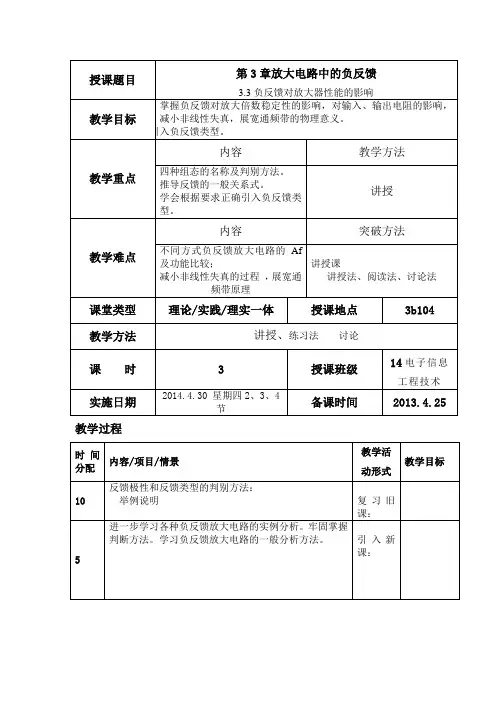

授课题目 第3章放大电路中的负反馈
3.3负反馈对放大器性能的影响
教学目标 掌握负反馈对放大倍数稳定性的影响，对输入、输出电阻的影响，减小非线性失真，展宽通频带的物理意义。
确引入负反馈类型。
教学重点 内容 教学方法
四种组态的名称及判别方法。
推导反馈的一般关系式。
学会根据要求正确引入负反馈类型。 讲授
教学难点 内容 突破方法
不同方式负反馈放大电路的Af及功能比较；
减小非线性失真的过程 ，展宽通频带原理 讲授课
讲授法、阅读法、讨论法
课堂类型 理论/实践/理实一体 授课地点 3b104
教学方法 讲授、练习法 讨论
课 时 3 授课班级 14电子信息工程技术
实施日期 2014.4.30 星期四2、3、4节 备课时间 2013.4.25
教学过程
时间分配 内容/项目/情景 教学活动形式 教学目标
10 反馈极性和反馈类型的判别方法：
举例说明
复习旧课：
5 进一步学习各种负反馈放大电路的实例分析。牢固掌握判断方法。学习负反馈放大电路的一般分析方法。
引入新课：
75
（二）反馈的一般关系式
基本放大器的放大倍数（开环放大倍数）A= Xo/ Xi'
反馈电路的放大倍数（闭环放大倍数）Af = Xo/ Xi
反馈系数F = Xf / Xo ≤1
Af与A之间的关系：
已知负反馈使净输入减小 Xi ' ＝Xi －Xf
Af = Xo / Xi = Xo / ( Xi' + Xf ) =
结论： Af =
可见：1、引入负反馈后，闭环放大倍数Af下降。
（1+AF）称为反馈深度。
2、 当(1+AuF) >>1时，称为深度负反馈，此时Auf ≈1/F
已知：A ＝1000，F ＝ 0.02
Af = A/ (1+A F) = 1000/ (1+1000x0.02) = 47.62
计算机电路基础第一章模拟考试试卷 （答案）
一、单选题 （共10题，20分）
1、将电源提供的电能转换为其他形式能量的设备是（ ）。
A、 电源 B、 负载 C、 电阻 D、 电容
正确答案： B
2、下列选项只提供电能，不消耗能量的设备是（ ）。
A、 电源 B、 负载 C、 开关 D、 电感
正确答案： A
3、电流的基本单位是（ ）
A、 安培 B、 瓦特 C、 毫安 D、 微安
正确答案： A
4、下列选项中（ ）是电压辅助单位。
A、 电源B、 安培 C、 毫伏 D、 伏特 正确答案： C
5、对外提供恒定的电压，而与流过它的电流无关的电源是（ ）。
A、 电压源 B、 瓦特 C、 电流源 D、 电池
正确答案： A
6、二端网络等效是对外等效，对内（ ）等效。
A、 不 B、 也 C、 可能
正确答案： A
7、有三个电阻,阻值分别为10Ω、20Ω、30Ω,若将它们串联起来,则其等效电阻 ( ) 。
A、 小于10Ω B、 在10～20Ω之间 C、 在20～30Ω之间 D、 大于30Ω
正确答案： D 8、两定值电阻R1、R2,已知R1>R2。在如图所示电路中,总电阻由大到小排列正确的是( ) 。
A、 甲>乙>丙>丁B、 乙>丙>丁>甲C、 丙>甲>乙>丁D、 丁>甲>乙>丙
正确答案： C
9、把一个“1.5V/2A”的小灯泡接到3V的电源上，要使小灯泡正常发光，应串联分压电阻，则分压电阻的大小为( )。
A、 1Ω B、 0.75Ω C、 3Ω
正确答案： B
10、下列属于绝缘材料的是( )
A、 绝缘导线 B、 电磁线 C、 电力线 D、 橡胶制品
正确答案： D
二、填空题 （共10题，25分）
1、将电源提供的电能转换为其他形式能量的设备叫（ ）。

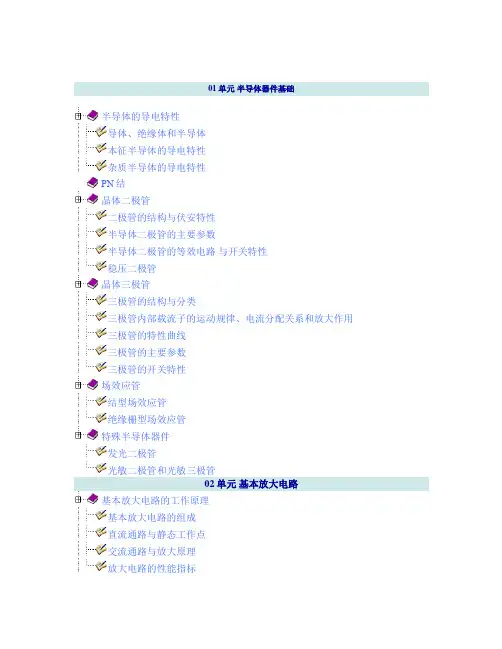

01单元 半导体器件基础
半导体的导电特性
导体、绝缘体和半导体
本征半导体的导电特性
杂质半导体的导电特性
PN结
晶体二极管
二极管的结构与伏安特性
半导体二极管的主要参数
半导体二极管的等效电路 与开关特性
稳压二极管
晶体三极管
三极管的结构与分类
三极管内部载流子的运动规律、电流分配关系和放大作用
三极管的特性曲线
三极管的主要参数
三极管的开关特性
场效应管
结型场效应管
绝缘栅型场效应管
特殊半导体器件
发光二极管
光敏二极管和光敏三极管
02单元 基本放大电路
基本放大电路的工作原理
基本放大电路的组成
直流通路与静态工作点
交流通路与放大原理
放大电路的性能指标 放大电路的图解分析法
放大电路的静态图解分析
放大电路的动态图解分析
输出电压的最大幅度与非线性失真分析
微变等效电路分析法
晶体管的h参数
晶体管的微变等效电路
用微变等效电路法分析放大电路
静态工作点的稳定
温度变化对静态工作点的影响
工作点稳定的电路
场效应管放大电路
场效应管放大电路的静态分析
多级放大电路
多级放大电路的级间耦合方式
多级放大电路的分析方法
放大电路的频率特性
单级阻容耦合放大电路的频率特性
多级阻容耦合放大电路的频率特性
03单元 负反馈放大电路
反馈的基本概念和分类
反馈的基本概念和一般表达式
反馈放大电路的类型与判断
负反馈放大电路基本类型举例
电压串联负反馈放大电路
电流并联负反馈放大电路
电流串联负反馈放大电路
电压并联负反馈放大电路
负反馈对放大电路性能的影响
降低放大倍数
提高放大倍数的稳定性 展宽通频带
减小非线性失真
改变输入电阻和输出电阻
负反馈放大电路的分析方法
深度负反馈放大电路的近似计算
*方框图法分析负反馈放大电路
04单元 功率放大器
功率放大电路的基本知识
概述
甲类单管功率放大电路
互补对称功率放大电路
OCL类互补放大电路
OTL甲乙类互补对称电路
复合互补对称电路
