平均无故障工作时间计算公式
一、平均无故障工作时间(MTBF)的定义。
平均无故障工作时间是指可修复产品两次相邻故障之间的平均时间,是衡量一个产品(尤其是电器等可修复产品)的可靠性指标。
二、计算公式。
1. 基本公式。
- 对于已知总工作时间T和故障次数n的情况,平均无故障工作时间MTBF=(T)/(n)。
- 例如,某设备运行总时长为1000小时,期间发生了5次故障。
那么根据公式MTBF=(1000)/(5) = 200小时。
2. 当有多个样本设备时。
- 如果有m个相同设备,每个设备的工作时间分别为T_1,T_2,·s,T_m,对应的故障次数分别为n_1,n_2,·s,n_m。
- 首先计算总的工作时间T = T_1+T_2+·s+T_m,总的故障次数n=n_1 +
n_2+·s+n_m。
- 然后再根据基本公式MTBF=(T)/(n)计算。
例如有3台设备,设备1工作了500小时,发生2次故障;设备2工作了800小时,发生3次故障;设备3工作了600小时,发生2次故障。
- 总工作时间T=500 + 800+600=1900小时,总故障次数n = 2+3+2 = 7次。
- 则MTBF=(1900)/(7)≈271.43小时。
MTBF计算公式MTBF全称为Mean Time Between Failures,翻译成中文为“平均故障间隔时间”。
它是一种用来衡量设备可靠性的指标,表示设备在故障之间平均持续运行的时间。
MTBF=(总运行时间-故障时间)/故障次数其中,总运行时间是指设备从开始运行到发生故障的总时间,故障时间是指设备因故障导致停机的总时间,故障次数是指设备在总运行时间内发生的故障次数。
以一个简单的例子来说明MTBF的计算过程。
假设设备总运行时间为1000小时,故障时间为200小时,故障次数为4次,则MTBF的计算可以表示为:MTBF=(1000-200)/4=800/4=200小时上述计算结果意味着,在平均每200小时的运行时间内,设备将发生一次故障。
MTBF的计算有助于评估设备的可靠性,并且也可以用来比较不同设备之间的可靠性。
MTBF数值越高,意味着设备的可靠性越高,故障发生的频率越低,设备的稳定性和可用性也就越高。
然而,MTBF并不是一个完美的指标,它有一定的局限性。
首先,MTBF并不能代表设备的寿命,它只是衡量设备在故障之间的平均运行时间。
其次,MTBF只能作为设备可靠性的一种指标之一,还需要结合其他可靠性指标进行综合评估。
除了计算MTBF,还可以使用MTTF(Mean Time To Failure)来衡量设备的可靠性。
MTTF是指设备的平均无故障时间,也可以用来评估设备的可靠性。
MTBF和MTTF之间的区别在于,MTBF考虑了设备的修复时间,而MTTF只考虑了设备的故障时间。
在一些需要快速修复设备的应用场景中,MTBF更适合作为可靠性指标。
综上所述,MTBF是一种用于衡量设备可靠性的重要指标,通过统计设备的可靠性数据和故障次数来计算。
MTBF计算公式可以帮助评估设备的稳定性和可用性,但需要结合其他可靠性指标进行综合评估。
一、寿命估算模型常温下的故障及寿命的统计耗时耗力。
为方便估算产品寿命,通常会进行批次性产品抽样,作加速寿命实验。
不同种类的产品,MTBF 的计算方式也不尽相同,常用的加速模式有以下几种: 阿氏模型(Arrhenius Model): 如果温度是产品唯一的加速因素,则可采用阿氏模型, 一般情況下,电子零件完全适用阿氏模型,而电子和通讯类成品也可适用阿氏模型,原因是成品类的失效模式是由大部分电子零件所构成.因此,阿氏模型,广泛用于电子与通讯行业。
爱玲模型(Eyring Model):如果引进温度以外的应力,如湿度,电压,机械应力等,则为爱玲模型。
产品包括电灯,液晶显示元件,电容器等应用此模式。
反乘幂法则(Inverse Power Law):适用于金属和非金属材料,轴承和电子装备等。
复合模式(Combination Model):适用于同时考虑温度与电压作为环境应力的电子材料如电容。
二、常温下MTBF 的估算方式MTBF (Mean Time Between Failure ),即平均失效间隔,指系统两次故障发生时间之间的时间段的平均值。
MTBF=∑(Start of down time−start of up time)number of failures例子:从一批产品中抽取5PCS 产品,在某一温度下,其实际工作时间、失效数如下图所示,求MTBF 值。
解:带入公式计算MTBF=∑(Start of down time−start of up time )number of failures =T1+T2+T3+T4+T511=145011=131.8 二、MTBF 阿氏模型只有一项加速因子,如温度,且服从指数分布的加速寿命实验,可采用MTBF 阿氏模型计算公式进行估算。
阿氏模型起源于瑞典物理化学家Svandte Arrhenius 1887年提出的阿氏反应方程式.R:反应速度 speed of reactionA:溫度常数 a unknown non-thermal constant EA:活化能 activation energy (eV) K:Boltzmann 常数,等地8.623*10-5 eV/0K. T:为绝对溫度(Kelvin)Ea=(ln L2-ln L1)*k/(1/T2-1/T1) K =EXP[Ea k (1T3−1T1)]MTBF=L1* KEa 为活化能(eV );T1、T2为加速寿命测试的实验温度(需换算为绝对温度参与计算); T3为常温温度25℃,换算为绝对温度为298K ;L1、L2分别为加速寿命测试温度T1、T2下测得的寿命;寿命L=抽样测试总测试时间允许故障数量K 为Boltzmann 常数,值为8.62X 10−5 (eV/K);以同类型产品做参照,其计算过程如下:在85℃条件下测试72小时出现第一次出现故障时间,计T1。
14.5平均无故障时间(MTBF)计算1.EPS的可靠性以平均无故障工作时间MTBF来衡量,我公司产品的MTBF最低可接受水平m1应不小于200000h 。
2. 产品的可靠性模型符号及说明:λa: 整流电路失效率λd:AC-DC电路失效率λn:INV逆变电路失效率λc:开关失效率产品的可靠性数学模型:λ总=λa+λd+λn+λc=Σλi 公式1产品的平均无故障工作时间表示为:MTBF = 1÷[(1+r) Σλi] 公式2其中: r 为计算λ时用于补偿未统计进的元器件的失效率,一般取0.05-0.23.产品的可靠性分析与设计产品的可靠性主要要求:产品应具有较长的平均无故障工作时间MTBF (不小于200000h)4.产品的可靠性预测及分配对于EPS而言,可靠性模型属于串联系统,预测计算方法可用简单的串联模式“失效代数和”,即用公式1和公式2计算(1)30KW以下EPS主要元器件可靠性预测根据公式1、2计算λ总=4.499×10-6/hMTBF = 1÷[(1+r) λ总]=1÷[(1+0.1)4.499×10-6/h]=202065 h (2)30KW~55KWEPS主要元器件可靠性预测根据公式1、2计算λ总=4.459×10-6/hMTBF = 1÷[(1+r) λ总]=1÷[(1+0.1)4.459×10-6/h]=203877 h14.6平均修复时间(MTTR)计算平均修复时间:MTTR=ΣFi/n其中:Fi——故障发生时刻开始,到解决故障为止的时间。
n——次数我方从接到报修通知到赶到现场的时间最短时间是0.6小时,最长时间是1小时。
按n=10,则我方响应时间不低于:F1=0.6小时;F2=0.6小时;F3=0.6小时;F4=0.8小时;F5=0.8小时;F6=0.8小时;F7=1小时;F8=1小时;F9=1小时;F10=1小时;MTTR= (F1+F2+F3+F4+F5+F6+F7+F8+F9+F10)/n= (0.6+0.6+0.6+0.8+0.8+0.8+0.8+1+1+1)/10= 0.8小时。

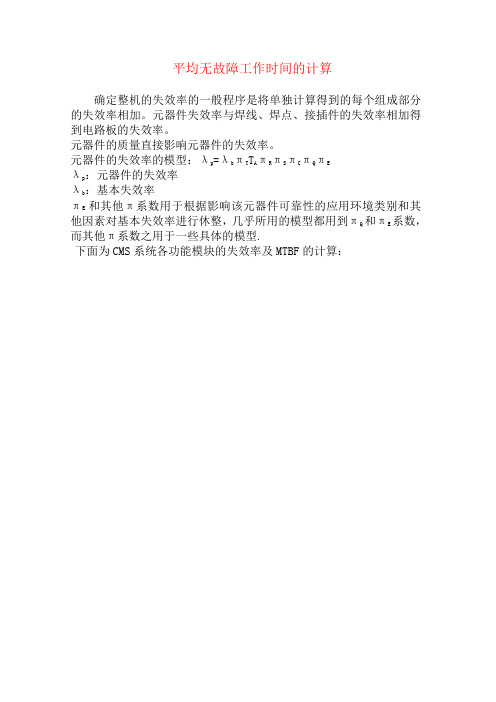

平均无故障工作时间的计算
确定整机的失效率的一般程序是将单独计算得到的每个组成部分的失效率相加。
元器件失效率与焊线、焊点、接插件的失效率相加得到电路板的失效率。
元器件的质量直接影响元器件的失效率。
元器件的失效率的模型:λp=λbπT T AπRπSπCπQπE
λp:元器件的失效率
λb:基本失效率
πE和其他π系数用于根据影响该元器件可靠性的应用环境类别和其他因素对基本失效率进行休整,几乎所用的模型都用到πQ和πE系数,而其他π系数之用于一些具体的模型.
下面为CMS系统各功能模块的失效率及MTBF的计算:
(1)CM15 UPS模快的预计统计概况
CMS UPS模块的MTBF = 1/λp =1/8.6x10-6/h =116279h=13年
CMS-STS的MTBF = 1/λp =1/4。
5x10-6/h =222222h=25年
CMS-CSU的MTBF = 1/λp =1/4。
5x10—6/h =222222h=25年。
MTBF计算公式讲解MTBF(Mean Time Between Failures)是一种用于衡量设备可靠性的指标,即设备的平均无故障工作时间。
MTBF的计算方法与设备的类型和故障模式有关。
下面将详细讲解MTBF的计算公式以及相关内容。
MTBF的计算公式通常采用系统可靠性任务(Reliability Function)和故障率(Failure Rate)来实现。
MTBF的计算公式如下:MTBF=1/λ其中,MTBF是指设备的平均无故障工作时间,λ是指设备的故障率。
故障率可以理解为设备在单位时间内发生故障的概率。
故障率的计算公式如下:λ=F/T其中,F是指故障次数,T是指设备工作的总时间。
MTBF的计算公式可以使用两种方法进行估算:基于统计数据和基于物理模型。
基于统计数据的MTBF计算方法依赖于设备的实际故障数据。
在一定的工作时间内,记录设备发生故障的次数和时间,然后使用计算公式进行估算。
常见的统计数据分析方法包括事后估算法、递推估算法和最大似然估算法。
事后估算法是根据故障数据的实际观测值计算MTBF。
该方法适用于数据收集工作已经完成的设备,通过记录故障次数和时间,然后计算平均故障间隔时间来估算MTBF。
递推估算法是根据设备的实际工作时间和故障次数按照一定的间隔时间进行计算。
如果设备出现故障,则将故障间隔时间加上已有的工作时间。
如果设备没有故障,则将估计值与实际工作时间相加。
最后,将总的工作时间除以故障次数得到平均故障间隔时间。
最大似然估算法是通过分析设备故障的概率分布函数来计算MTBF。
其中,常见的概率分布函数包括指数分布、韦伯分布和威布尔分布。
根据实际故障数据,使用最大似然估算法确定最适合的概率分布函数,并计算MTBF。
基于物理模型的MTBF计算方法是通过分析设备的组成部分和运行机制来计算MTBF。
这种方法需要对设备的结构和性能特点有一定的了解。
首先,对设备的各个部分进行故障模式和效果分析(Failure Mode and Effect Analysis,FMEA)。
MTBF寿命测试计算方法
MTBF(Mean Time Between Failures)是指平均故障间隔时间,即设
备或系统在正常操作期间平均无故障运行的时间。
MTBF寿命测试的目的
是评估设备或系统的可靠性和稳定性。
本文将为您介绍MTBF寿命测试的
计算方法。
1.收集故障数据:
2.计算MTBF值:
在收集到故障数据之后,可以使用以下公式计算MTBF值:
MTBF=(故障发生时间总和)/(故障次数)
故障发生时间总和是指所有故障发生时间的总和,单位可以是小时、
天或其他适用的时间单位。
故障次数是指故障事件的总数。
举例来说,如果在1000小时的运行时间内发生了10次故障,那么MTBF=1000小时/10次=100小时。
3.分析结果:
MTBF值表示设备或系统的平均无故障运行时间。
较高的MTBF值意味
着设备或系统具有更好的可靠性和稳定性。
通过与设计要求或其他类似设
备进行比较,可以评估设备或系统的性能。
然而,MTBF值并不能直接用于预测实际的故障率或设备的使用寿命。
因此,在分析MTBF结果时,还需考虑其他因素,如环境条件、负荷和压
力等。
总结起来,MTBF寿命测试的计算方法包括收集故障数据、计算MTBF 值和分析结果。
MTBF值可以用于评估设备或系统的可靠性和稳定性,但需要综合考虑其他因素来进行准确的分析。
希望本文能对您理解MTBF寿命测试的计算方法有所帮助。
MTBF计算方法概论MTBF(Mean Time Between Failures)是指平均无故障时间,是一种重要的可靠性指标,用来衡量设备在运行中的稳定性和可靠性。
MTBF越长,说明设备的稳定性越高,系统的故障率越低。
MTBF的计算方法主要有两种:定时修复模型和定时检测修复模型。
下面将分别介绍这两种方法的计算步骤:1.定时修复模型:这种模型假设设备在发生故障后会立即进行修复,修复时间是固定的。
在这种情况下,MTBF的计算公式为:MTBF=Σ(T1+T2+...+Tn)/n其中,T1、T2、..、Tn分别表示设备在连续n次运行中故障的时间间隔,n表示观测的次数。
2.定时检测修复模型:这种模型假设设备在发生故障后需要等待一定的时间才能被检测到并进行修复。
在这种情况下,MTBF的计算公式为:MTBF=Σ(T1+T2+...+Tn)/(n-1)其中,T1、T2、..、Tn分别表示设备在连续n次运行中故障的时间间隔,n表示观测的次数。
由于在这种模型下需要等待一定时间才能进行修复,所以在计算MTBF时需要减去一个观测次数。
在实际应用中,MTBF的计算方法还可以通过以下步骤进行:1.收集数据:首先需要收集设备故障的时间数据,包括发生故障的时间、修复的时间等信息。
2.计算每次故障的时间间隔:根据收集到的数据,计算每次故障发生的时间间隔。
3.计算MTBF:根据收集到的每次故障的时间间隔,使用上述的计算公式计算MTBF。
4.分析结果:根据计算得到的MTBF结果,对设备的稳定性和可靠性进行评估,并根据需要进行优化和改进。
总的来说,MTBF是衡量设备稳定性和可靠性的重要指标,通过合理的数据收集和计算方法,可以准确地评估设备的运行状态,并为设备的维护和管理提供参考依据。
在实际应用中,需要根据具体情况选择合适的计算方法,并通过分析结果进行有效的决策和措施。
UPS平均无故障时间MTBF计算无故障时间(MTBF)是指在特定时间段内设备无故障运行的平均时间。
对于UPS(不间断电源)系统,计算MTBF非常重要,因为它可以帮助我们衡量设备的可靠性和稳定性。
在这篇文章中,我们将讨论如何计算UPS的MTBF。
首先,计算UPS的MTBF需要收集一些重要的数据。
为了准确计算MTBF,我们需要知道两个关键参数:企业使用的UPS数量和单位时间内出现故障的次数。
这些数据可以通过设备维护记录和故障报告来获得。
在进行计算之前,建议对数据进行归类和整理,以确保准确性和可靠性。
接下来,使用以下公式计算UPS的MTBF:MTBF=(总工作时间-总停机时间)/故障次数总工作时间是指企业在特定时间段内使用UPS的总时间,可以通过记录UPS的开机时间和关闭时间来获得。
总停机时间是指UPS停机或无法正常工作的总时间,可以通过记录每次停机的开始时间和结束时间来获得。
故障次数是指在特定时间段内发生的UPS故障的次数。
注意:MTBF的衡量单位通常是小时,因此我们需要确保总工作时间、总停机时间和故障次数都以小时为单位。
因此,这个公司的UPS的MTBF为1960小时。
MTBF的结果表示在特定时间段内,UPS平均工作了1960小时才发生一次故障。
较高的MTBF意味着UPS的可靠性较高,较低的MTBF则表示UPS的可靠性较低。
然而,仅仅通过MTBF不能完全衡量UPS的性能和可靠性。
因为MTBF无法区分不同类型的故障,有些故障可能只需要很短的时间来修复,而有些故障可能需要更长的时间。
因此,除了MTBF之外,还应该考虑故障修复时间(MTTR)和UPS的可用性。
总结起来,计算UPS的MTBF是非常重要的,因为它可以帮助我们衡量设备的可靠性。
通过收集和整理数据,并使用相应的公式计算,我们可以获得准确的MTBF值。
然而,MTBF并不能完全反映UPS的性能和可靠性,因此我们还需要考虑其他指标,如MTTR和可用性,来综合评估UPS的工作状况。
UPS平均无故障时间MTBF计算实现UPS系统的主要目的是改良可靠性,使其到达最正确技术性能,最终目标是完全消除发生故障或间断的可能。
50年代,第一台静态UPS系统出现时,它们由一个整流器,电池及逆变器构成。
逆变器用于稳定输出电源,并在发生整流器故障的情况下,向负载短时间供电〔靠电池单独维持〕。
这种简单的UPS电路结构的可靠性,主要取决于逆变器的可靠性。
逆变器的故障将直接导致负载失效。
而且,失效时间〔不提供负载电流〕一直要延续到逆变器修复为止。
在60年代早期,引入了静态旁路切换开关,从而当发生逆变器故障或过载时,能够无间断地将负载切换至备用电网供电电源。
尽管备用电网供电电源远不如UPS那么可靠,但发生逆变器故障时,它可作为储备电源,在逆变器修理期间继续向负载供电。
这一新的结构,切实提高了总体可靠性,使可靠性不再主要取决于逆变器的可靠性。
带静态开关的新型UPS的可靠性,取决于备用电网供电电源的品质〔MTBFMAINS〕、UPS的修复时间〔MTTRUPS〕、并取决于静态开关的可靠性。
此外,本文〔第4页〕还阐述了,MTBFMAINS和` MTTRUPS对于UPS整体可靠性的影响。
近年来,依赖于电脑控制实时信息系统的日常活动呈指数上,对于高可靠UPS配置的需求已成千真万确的事实。
特别重要的关键用电设备,不能仅靠单个带静态旁路开关的UPS这样的电源配置;具有〔n+1〕个并联冗余备用UPS的供电配置,正在成为当今的标准要求。
本文阐述各种不同UPS配置的可靠性。
整流器/升压电路,电池,逆变器,静态旁路及其它部件的可靠性指标,源于资料MIL-HDBK-217 F (Not.2 1995) 中列举的可靠性数据。
以下计算,在NEWAVE CONCEPTPOWER〔概念电源〕UPS-系列产品得以实施,并得到现场统计的证实。
可惜,因NEWAVE公司的规定,不能公布这些统计资料。
1.无静态旁路切换开关〔SBS〕的UPS单机无静态旁路切换开关的UPS单机的可靠性,基本上取决于整流器,电池及逆变器的可靠性〔见图1中的电气原理框图〕例:逆变器发生故障时,负载装置即失效。
UPS平均无故障时间MTBF计算
实现UPS系统的主要目的是改进可靠性,使其达到最佳技术性能,最终目标是完全消除发生故障或间断的可能。
50年代,第一台静态UPS系统出现时,它们由一个整流器,电池及逆变器构成。
逆变器用于稳定输出电源,并在发生整流器故障的情况下,向负载短时间供电(靠电池单独维持)。
这种简单的UPS电路结构的可靠性,主要取决于逆变器的可靠性。
逆变器的故障将直接导致负载失效。
而且,失效时间(不提供负载电流)一直要延续到逆变器修复为止。
在60年代早期,引入了静态旁路切换开关,从而当发生逆变器故障或过载时,能够无间断地将负载切换至备用电网供电电源。
尽管备用电网供电电源远不如UPS那么可靠,但发生逆变器故障时,它可作为储备电源,在逆变器修理期间继续向负载供电。
这一新的结构,切实提高了总体可靠性,使可靠性不再主要取决于逆变器的可靠性。
带静态开关的新型UPS的可靠性,取决于备用电网供电电源的品质(MTBFMAINS)、UPS的修复时间(MTTRUPS)、并取决于静态开关的可靠性。
此外,本文(第4页)还阐述了,MTBFMAINS和` MTTRUPS 对于UPS整体可靠性的影响。
近年来,依赖于计算机控制实时信息系统的日常活动呈指数上,对于高可靠UPS配置的需求已成千真万确的事实。
特别重要的关键用电设备,不能仅靠单个带静态旁路开关的UPS这样的电源配置;具有(n+1)个并联冗余备用UPS的供电配置,正在成为当今的标准要求。
本文阐述各种不同UPS配置的可靠性。
整流器/升压电路,电池,逆变器,静态旁路及其它部件的可靠性指标,源于资料MIL-HDBK-217 F (Not.2 1995) 中列举的可靠性数据。
以下计算,在NEWAVE CONCEPTPOWER(概念电源)UPS-系列产品得以实施,并得到现场统计的证实。
可惜,因NEWAVE公司的规定,不能公布这些统计资料。
1.无静态旁路切换开关(SBS)的UPS单机
1
无静态旁路切换开关的UPS单机的可靠性,基本上取决于整流器,电池及逆变器的可靠性(见图1中的电气原理框图)
例:逆变器发生故障时,负载装置即失效。
UPS系统的可靠性
公式中所用的变量说明:
MTBFSU:无静态旁路的单UPS装置,两次故障之间的平均时间
λUPS:无静态旁路开关单UPS装置的故障率
λRECT:整流器的故障率
λBATT:电池的故障率
λINV:逆变器的故障率
无旁路UPS系统的MTBF(即MTBFSU)的计算:
MTBFUPS = 1/λUPS
λUPS =λRECT +λBATT+λINV ……………………(E.1)
若按NEWAVE公司有关故障的统计分析资料,取各故障率数值,λRECT = 20·10-6 [小时-1];λBATT = 10· 10-6 [小时-1];λINV = 20·10-6 [小时-1],代入方程(E.1),则无静态旁路UPS系统的故障平均间隔时间(MTBFUPS)
2
MTBFUPS =20,000 [小时]
2.带静态旁路切换开关(SBS)的单UPS
引入一个冗余的备用电网供电电源,并将静态旁路开关与主UPS电源连接,就能大大提高单UPS的可靠性。
例:逆变器发生故障时,负载设备将不会失效。
负载将无间断地转接至电网供电电源。
公式中所用的变量说明:
MTBFUPS+SBS:带静态旁路开关(SBS)的单UPS装置,两次故障之间的平均时间
MTBFM:电网供电电源,两次故障之间的平均时间
λUPS+SBS: 带静态旁路开关的单UPS系统的故障率
λSBS:含控制电路的静态旁路开关的故障率
λPBUS:并联总线的故障率(仅适用于并联系统)
λM:电网供电电源的故障率
UPS系统的可靠性
μSU:静态旁路开关的修复率(μSU = 1/ MTBFUPS)
3。
