架空线路施工方案一、项目概述架空线路施工方案是指对某一特定地区或区域内的电力架空线路进行施工的详细规划和安排。
本文旨在提供一套适用于架空线路施工的全面方案，并确保施工过程的顺利进行。
二、施工准备1. 工程测量：在施工前，进行工程测量，确保施工的准确性和安全性。
对架设点位、线路长度、地形地貌等进行详细测量，并绘制完整的工程图纸。
2. 材料准备：根据项目需求，采购符合国家标准的合格材料。
确保材料的质量，并在施工现场进行储备，以备使用。
3. 设备准备：准备符合安全规范的施工设备和工具，并进行必要的检修和维护，确保施工设备的良好状态。
三、施工步骤1. 架设档距计算：根据工程图纸和现场实际条件，进行档距计算。
合理安排档距能够确保线路的稳定性和可靠性。
2. 定位杆基：在需要架设电线杆的位置进行基坑开挖，并按照要求进行杆基浇筑。
3. 架设钢塔：根据设计要求，进行钢塔的组装和架设。
在安装过程中，注重钢塔的垂直度和稳定性，并进行必要的调整。
4. 引线安装：将电线引线牢固地固定在相应的电线杆或钢塔上，确保引线的夹固性和牢固性。
5. 线缆布线：按照线路规划，进行线缆的铺设和布线工作。
布线过程中，需注意线缆的保护，避免机械损伤和外力破坏。
6. 线缆连接：对线缆进行连接，确保连接的牢固性和电气性能。
同时，对接头处进行绝缘处理，以避免电线短路和其他安全隐患。
7. 绝缘处理：对架空线路进行必要的绝缘处理，确保线路安全可靠，并减少供电损耗。
8. 动力线路施工：连接架空线路与供电系统，确保电力传输的稳定性和连续性。
四、安全措施1. 安全培训：施工前，对参与架空线路施工的工作人员进行必要的安全培训，确保其了解安全规范和操作程序。
2. 现场防护：施工现场设置警示标志，划定施工区域，并为工作人员配备必要的个人防护装备，如安全帽和防护镜等。
3. 临时用电：在施工过程中，临时用电需由专人负责，确保电源的稳定和安全，并避免触电事故的发生。
4. 天气限制：在恶劣天气（如雷雨、风暴等）条件下，暂停施工，确保工作人员的人身安全和施工过程的稳定性。
架空线路专项施工方案范本一、工程概况与目标本架空线路专项施工方案旨在指导并完成XX地区至XX地区之间的架空线路建设项目。
工程总长约XX公里，计划建设单回路架空线路，主要服务于当地居民的用电需求及经济发展。
工程目标是在确保安全、质量的前提下，按时完成线路建设，确保供电稳定。
二、施工组织与管理项目成立专门的项目经理部，负责项目施工的组织与管理。
项目经理部下设安全部、技术部、物资部、施工部等部门，各部门协同工作，确保施工顺利进行。
三、人员组织与培训项目将组建一支专业的施工队伍，包括线路工程师、施工工人、安全员等。
所有施工人员将接受岗前培训，确保熟悉施工流程、安全操作规程及质量标准。
四、线路规划与标识线路规划将结合地形、地貌、气象等因素，确保线路走向合理、安全。
同时，沿线将设置明显的标识牌，标明线路走向、警示标志等信息。
五、材料采购与检验工程所需材料将严格按照国家标准进行采购，并在入库前进行质量检验。
不合格的材料将不得进入施工现场。
六、安全生产措施施工现场将严格执行安全生产制度，设置专职安全员负责现场安全管理。
施工人员必须佩戴安全防护用品，严格遵守安全操作规程。
七、施工设备与工具施工所需设备及工具将提前采购并调试完毕，确保在施工过程中能够正常运行。
同时，设备及工具将定期进行维护保养，确保其性能稳定。
八、公共环境保护施工过程中将严格遵守环保法规，采取有效措施减少对周边环境的影响。
施工废弃物将进行分类处理，减少对环境的污染。
九、质量验收与保障施工完成后将进行质量验收，确保线路质量符合国家标准。
同时，项目部将建立完善的售后服务体系，对线路进行定期巡查和维护，确保其稳定运行。
十、应急预案与措施项目部将制定详细的应急预案，包括施工过程中的突发事件处理、自然灾害应对等。
同时，将定期组织应急演练，提高应对突发事件的能力。
本架空线路专项施工方案将严格按照以上内容进行实施，确保工程安全、质量、进度得到有效控制。
在施工过程中，我们将加强与各方面的沟通协调，确保工程顺利完成并投入使用。
架空电力线路施工方案一、项目概况本次架空电力线路施工项目包括设计、施工和投运监督等阶段。
线路总长度为XXXkm，起始点为XXX，终止点为XXX，工程预算为XXX万元。
项目施工内容主要包括线路杆塔基础施工、线路杆塔架设、导线张拉及连接、绝缘子安装、接地装置施工、线路调试等。
二、施工准备工作1.搭建施工基地：选取适宜的场地搭建临时施工基地，包括办公区、生活区、材料堆放区和设备维修区等。
2.采购材料和设备：根据设计要求和工程规格，及时采购所需的线路杆塔、导线、绝缘子、接地装置等材料和设备。
3.制定施工班组和人员安排计划：根据项目进度和工作量，制定合理的施工班组和人员安排计划，确保施工进度和质量。
三、施工流程1.线路杆塔基础施工：按照设计要求和施工图纸，预先进行地质勘察和土地测量，然后进行杆塔基础的挖掘、浇筑和固定等工作。
2.线路杆塔架设：在已建好的基础上，将杆塔按照设计要求架设起来，包括安装杆塔组件、连接杆塔配件、调整杆塔位置等工作。
3.导线张拉及连接：按照设计要求，在已架设好的杆塔上安装导线，同时进行适当的导线张力调整和电缆连接工作。
4.绝缘子安装：在线路上合适的位置安装绝缘子，保证导线与杆塔之间的电气绝缘，同时进行适当的绝缘子检查和维护工作。
5.接地装置施工：按照设计要求，在线路的合适位置安装接地装置，确保线路的安全运行，并进行适当的接地装置检查和维护工作。
6.线路调试：进行线路的调试和试运行，包括电气参数检测、接地电阻测试等，确保线路的稳定运行和电力传输的质量。
四、安全措施1.工人的安全防护：施工期间，工人必须穿戴合格的安全防护用品，包括安全帽、安全鞋、手套、口罩等，严禁在高空作业时不系安全带。
2.施工现场的安全防护：在施工现场设置明显的安全警示标志，划定安全警戒线，保证施工人员和外部人员的安全。
3.设备的安全使用：检查施工设备的安全运行状况，严禁使用无资质的设备和材料，定期对设备进行维修、保养和更换。
一、工程概况本工程为某地区10KV架空线路工程，线路全长XX公里，线路跨越山区、平原等多种地形。
本工程采用双回路架设，导线采用钢芯铝绞线，绝缘子采用悬式绝缘子，杆塔采用预应力混凝土杆塔。
二、施工准备1. 施工组织：成立架空线路本体工程专责小组，负责工程的施工组织、技术指导和质量控制。
2. 材料准备：根据设计图纸及工程量清单，提前采购所需材料，包括导线、绝缘子、杆塔、金具等。
3. 施工机械：配置必要的施工机械，如塔吊、卷扬机、吊车、切割机等。
4. 施工人员：组织具备相关资质的施工队伍，进行技术培训和安全教育。
三、施工工艺1. 杆塔组立（1）基础施工：根据设计图纸，开挖基础坑，制作钢筋笼，浇筑混凝土基础。
（2）杆塔组装：将杆塔分段运输至施工现场，组装成整体。
（3）组立：利用塔吊或吊车将组装好的杆塔吊至基础坑，进行定位和固定。
2. 导线架设（1）定位：根据设计图纸，确定导线走向，进行测量定位。
（2）架设：将导线从起点开始，依次架设至终点，并进行紧线、调整。
（3）连接：将导线与绝缘子、金具等进行连接。
3. 绝缘子安装（1）检查：对绝缘子进行检查，确保无裂纹、损伤等缺陷。
（2）安装：将绝缘子安装到杆塔横担上，并进行固定。
4. 金具安装（1）检查：对金具进行检查，确保无锈蚀、损伤等缺陷。
（2）安装：将金具安装到导线、绝缘子、杆塔等部位，并进行固定。
四、施工质量控制1. 材料质量控制：对进场材料进行检验，确保符合设计要求。
2. 施工过程控制：严格按照施工工艺进行施工，确保工程质量。
3. 质量检验：施工过程中进行质量检验，对不合格项进行整改。
五、施工安全1. 施工人员安全：加强安全教育，提高安全意识，佩戴必要的安全防护用品。
2. 施工设备安全：对施工设备进行定期检查、维护，确保设备安全运行。
3. 施工现场安全：设置安全警示标志，加强施工现场安全管理。
六、施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
《电力线路架设施工方案（架空线安装）》一、项目背景随着经济的快速发展，对电力的需求日益增长。
为了满足某地区不断增长的用电需求，提高供电可靠性，现决定进行电力线路架设工程，主要涉及架空线的安装。
本次施工区域地形较为复杂，包括山区、平原等不同地貌，线路长度较长，施工难度较大。
但通过精心组织、科学管理，确保工程按时、按质、安全完成。
二、施工步骤1. 施工准备（1）组织技术人员进行现场勘查，熟悉施工环境，确定线路走向和杆塔位置。
（2）编制施工组织设计和专项施工方案，报相关部门审批。
（3）准备施工所需的材料、设备和工具，确保其质量符合要求。
（4）对施工人员进行技术交底和安全培训，明确施工任务和安全注意事项。
2. 杆塔基础施工（1）根据设计要求进行杆塔基础的开挖，确保基础尺寸和深度符合规范。
（2）浇筑基础混凝土，采用商品混凝土，严格控制混凝土配合比和浇筑质量。
（3）在基础混凝土养护期间，做好防护措施，防止外力破坏。
3. 杆塔组立（1）根据杆塔类型和高度，选择合适的组立方法，如整体组立、分解组立等。
（2）在组立过程中，严格按照操作规程进行操作，确保杆塔的垂直度和稳定性。
（3）对组立好的杆塔进行检查，确保其符合设计要求。
4. 架空线架设（1）展放导线前，对导线进行外观检查，确保导线无损伤、断股等缺陷。
（2）采用张力放线的方法进行导线展放，确保导线张力均匀，避免导线磨损。
（3）在导线展放过程中，设置专人进行监护，防止导线与障碍物碰撞。
（4）导线架设完成后，进行紧线作业，使导线张力达到设计要求。
（5）安装绝缘子和金具，确保其安装牢固，符合规范要求。
5. 接地装置施工（1）根据设计要求进行接地装置的敷设，确保接地电阻符合规范要求。
（2）对接地装置进行焊接，焊接质量应符合规范要求。
（3）在接地装置施工完成后，进行接地电阻测试，如不符合要求，应及时进行整改。
6. 竣工验收（1）施工完成后，组织相关部门进行竣工验收。
（2）对工程质量进行全面检查，包括杆塔基础、杆塔组立、架空线架设、接地装置等。
架空线路施工方案三篇篇一：架空线路施工方案一、工程概括本工程计划施工工期：20XX年月日开工，20XX年月日竣工，总日历工期天。
工程规模：XXX。
二、工程特点：1、设计特点：（1）配网建设与改造项目的特殊性点多且面广，造成设计工作量大，设计内容多。
（2）由于受当地传统和风俗影响，可能会造成设计变和工期的延误。
（3）地形的复杂多样，最终设计难以确定。
（4）经济安全的特点。
2、施工特点：①、工程内容多，施工时间紧迫的特点。
②、地形地貌复杂的，实际施工可能存在困难。
③、当地传统风俗较多，影响施工进度。
④、地质水文复杂，基础施工困难的特点。
⑤、施工队多，合同管理协调内容多，质量控制难度大的特点。
⑥、要上级批准停电计划，难于保证工期的特点。
3、特殊环节分析：1、由于地质情况复杂，引起基础施工困难、地基处理复杂。
2、当地风俗习惯多样，在实际施工时会出现村民阻挠施工的现象3、放线、紧线施工难度大，施工点多处经过工厂和民居，不利于施工协调。
第二章施工现场组织机构为了确保工程按计划顺利实施和按期完工，我公司选派公司项目经理黄立新等多名同志作为该项目管理人员，项目经理受公司委托全权负责领导和组织现场施工，做到组织技术、资金、材料、机械、机具供应“五落实”，主动积极地与业主配合协调各方关系，为施工创造有利条件。
施工班组对施工员负责，施工员对项目负责人负责，项目负责人对项目经理负责，项目经理对公司副经理负责，由下至上一组对一级直接负责，项目经理负责落实“谁主管、谁负责”制度，责任直接追究到个人。
二、各级人员主要职责范围1、董事长：负责统筹全公司的运作，对重大人身事件及重要施工项目作出决定。
2、工程部经理：本项目工程管理的第一责任者,对本项目工程的安全施工与环境保护及职业安全负直接的领导责任，负责审批《施工方案》；贯彻上级有关安全健康和环境保护等工作的指示，决定工程建设中施工管理的重大措施，决定3、项目经理：决策本工程的各项工作，由公司董事长直接授权，对工程施工组织实施全过程管理和协调，处理有关的外部关系。

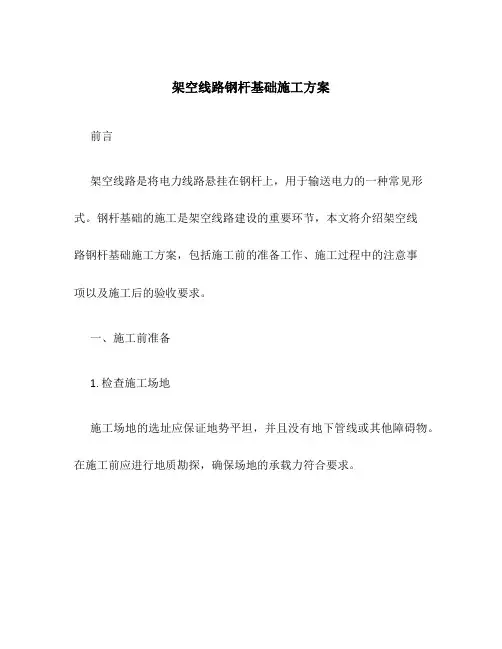

架空线路钢杆基础施工方案前言架空线路是将电力线路悬挂在钢杆上，用于输送电力的一种常见形式。
钢杆基础的施工是架空线路建设的重要环节，本文将介绍架空线路钢杆基础施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收要求。
一、施工前准备1. 检查施工场地施工场地的选址应保证地势平坦，并且没有地下管线或其他障碍物。
在施工前应进行地质勘探，确保场地的承载力符合要求。
2. 清理施工场地清理施工场地的工作包括清除杂草、砍伐树木和清理垃圾等。
同时，场地四周应设置围挡，确保施工安全。
3. 确定钢杆基础的位置和数量根据线路设计要求，确定钢杆基础的位置和数量，并进行标记。
4. 准备施工材料和设备根据施工方案，准备好所需的施工材料，如水泥、碎石等。
同时，检查并确保施工所需的设备完好并齐备。
二、基础施工1. 挖孔根据设计要求，使用挖掘机或人工挖掘工具在标记的位置挖孔。
孔的直径和深度应符合设计要求。
2. 清理孔底将孔底的松土、石块等杂物清理干净，确保孔底平整。
3. 浇注混凝土在孔底浇注一定深度的混凝土，混凝土的配合比应符合设计要求。
同时，使用振动棒对混凝土进行振捣，以排除气泡，并使混凝土达到更好的密实度。
4. 安装预埋件在混凝土未完全凝固之前，根据设计要求安装预埋件。
预埋件的固定应牢固可靠。
5. 清理施工现场施工完成后，清理施工现场，将垃圾和杂物清除干净，并妥善保管施工材料和设备。
三、施工注意事项1. 安全第一施工过程中，安全第一。
施工人员应正确佩戴个人防护装备，并遵守相关的安全操作规程。
2. 精确测量在进行挖孔前，需要精确测量基础的位置和深度，以确保钢杆安装的准确性。
3. 混凝土质量控制混凝土的配合比应符合设计要求，并需要对混凝土进行坍落度和强度的检测，以确保基础的稳固性。
4. 预埋件安装预埋件的安装要牢固可靠，需严格按照设计要求进行操作，并在混凝土未完全凝固前完成安装。
5. 施工现场保护在施工过程中，应设置警示标志和围挡，确保施工现场的安全，并防止未经授权的人员进入施工区域。
线路架空工程施工方案1. 工程概况本次工程为某地区城市的线路架空工程，总长度约为10公里，涉及到多个街道和社区的架空线路施工工作。
主要工作内容包括线路规划、材料采购、施工准备和施工作业等。
2. 施工组织根据工程性质和规模，施工团队将由一名工程师、数名技术人员和一支专业的施工队伍组成。
工程师负责项目管理和技术指导，技术人员负责现场监督和质量检查，施工队伍负责具体施工作业。
3. 人员组织施工团队将逐步组建，包括工程师、监理人员、施工人员等，确保施工人员的素质和资质。
4. 线路规划根据施工区域的地形地貌和道路状况，进行线路规划和标识，确定施工范围和具体施工方案。
5. 材料采购根据施工规模和需要，进行材料采购，包括外壳、绝缘子、导线、接头等，确保施工所需材料的充足和质量。
6. 安全生产安全生产是施工工程的首要任务，团队人员将严格执行安全生产管理制度，确保施工过程中的安全和稳定。
7. 施工设备根据施工需要，准备好施工所需的设备和工具，包括吊车、升降机、安全带等，确保施工作业的顺利进行。
8. 公共环境保护施工过程中，要充分考虑周边环境的保护和维护，严禁乱倒垃圾和破坏周边植被，确保施工对周边环境的最小影响。
二、施工作业流程1. 地面准备在施工前，需要先对施工区域的地面进行清理和准备工作，确保施工场地的平整和安全。
根据线路规划，按照工程设计图纸进行线路架设，确保线路的稳定性和美观性，同时符合相关安全规范。
3. 杆塔搭建根据杆塔的位置和高度，进行杆塔的搭建和固定，确保杆塔的牢固和稳定，同时符合相关建设规范。
4. 电缆敷设在杆塔搭建完成后，进行电缆的敷设和连接，确保电缆的通畅和连接的牢固性。
5. 安全检查在施工完成后，进行线路的安全检查和测试，确保线路的安全和稳定。
6. 现场清理在施工结束后，进行施工现场的清理和整理，确保施工区域的清洁和整洁。
7. 安全防护在施工过程中，要严格执行安全防护措施，确保工人的人身安全和施工设备的正常运行。
35kV架空线路基础施工方案1.7 35kV 架空线路基础施工方案1.7.1 塔基基础施工工艺流程1.7.2 复测定位1.7.2.1.复测内容（1）按设计平断面图，校核现场桩位是否与之相符。
（2）校核直线和转角度、杆塔位档距和高差、交叉跨越位置和标高以及风偏影响点；对杆塔位进行全面校核，最终确认杆塔位是否可行，为分坑提供资料。
1.7.2.2复测准备（1）施工人员必须熟悉设计提供的路径图、断面图、杆塔位明细表、杆塔图、基础图等有关技术资料；熟悉沿线交通、地形情况；拟定复测顺序，做好人员分工。
（2）对使用的全站仪、经纬仪，钢卷尺，塔尺，棱镜等测量工具，必须在使用前进行检验校正，符合精度要求且有检定合格证才能使用。
1.7.2.3根据设计平断面及杆塔明细表对杆塔位置进行复测，核对杆号、杆型及档距、高差等。
测量时，并应对下列几处地形标高进行重点复测:（1）地形变化较大，导线对地距离有可能不够的地形凸起点的标高。
平整基面运输基础材料线路复测清理现场回填土拆模及抹面浇筑混凝土钢筋模板安装挖坑分坑养护接地开挖埋设（2）杆塔位间被跨越物的标高。
（3）相邻杆塔位的相对标高。
1.9.2.4相邻杆塔的相对标高及档距复测允许偏差，若超过允许误差，应查明原因予以纠正。
1.7.3 分坑放线分坑必须在复测结束后进行。
分坑前应对《基础施工图》、《平断面定位图》、《杆塔明细表》、《基础配置表》中的塔号、塔型、呼高、档距、转角度数、基础形式等逐一对照，确认无误后方可施工。
如客观需要或工期紧急，可允许若干段同时复测，但一个耐张段必须复测完且无误后，方准对该段内的杆塔位分坑；分坑前应对杆塔位桩及其辅桩进行复检。
1.7.4 基础开挖1.7.4.1开挖（1）在基坑开挖前各控制桩应完整无缺，复查根开尺寸、转角度数、横担方向等，确认控制尺寸正确无误。
（2）基坑开挖过程中遇有地质与设计不符、坟墓、溶洞等情况，应及时报项目部工程部进行处理，不得擅自增减基础的有效深度。
泗县深能马鞍山一期20兆瓦地面光伏电站项目泗县深能马鞍山一期20兆瓦地面光伏电站项目架空电力线路基础施工方案中国能源建设集团江苏省电力建设第三工程有限公司泗县深能马鞍山光伏项目部（章）二0一六年四月十一日批准：年月日审核：年月日年月日年月日编写：年月日年月日目录1.概况 (1)2.施工依据 (1)3.线路前进方向及桩位编号 (2)4.施工作业及要求 (2)5.质量保证措施 (7)6.基础施工目标 (10)7.职业健康安全、文明施工及环境保证措施 (10)架空电力线路基础施工方案1.概况1.1 工程概况泗县深能马鞍山一期20兆瓦地面光伏电站项目架空电力线路工程为3回架设，全线线路路径总长3.48km（其中单回架空长0.46km，双回架空长1.57km）电缆总长1.47km，新建铁塔9基。
导、地线型号：主线导线采用LGJ-185/30钢芯铝绞线，地线采用GJ-50镀锌钢绞线；支线导线采用LGJ-95/20钢芯铝绞线，地线采用GJ-35镀锌钢绞线。
地质地形本工程沿线位于山区地带，地形开阔稍有起伏，该场地内地下水类型有两种类型：松散岩类潜水、基岩裂隙水。
松散岩类潜水主要赋存于上部素填土、层中，其补给来源主要为大气降水渗入，排泄方式以蒸发为主，并随季节变化有所升降，据调查地下水位受季节影响年变幅较大，基岩裂隙水主要赋于下部风化岩层中，它们主要通过侧向径流及越流进行补给于排泄。
根据本次勘探深度内揭露地层情况，沿线地基土主要为：上部为粘性土、下部为基岩。
土层强度较差，为高压缩性土，工程地质条件差不宜直接；基岩强度高具低压缩性，工程地址条件好。
1.3 交通运输条件本线路通道大部分位于山区地带，施工运输条件一般。
1.4 混凝土强度使用情况现浇基础采用C40级混凝土。
地脚螺栓保护帽采用C15级混凝土，基础垫层采用C15级混凝土垫层。
2.施工依据本工程铁塔基础施工及本作业指导书的编制、工程验收等，遵守以下文件及规范：1.1 110kV及以上送变电工程启动及竣工验收规程DL/T 782－20011.2 110kV－500kV架空电力线路工程施工质量检验及评定规程DL/T 5168－20021.3 110－500kV架空电力线路施工及验收规范GB 50233－20051.4 混凝土质量控制标准GB 50164－20111.5 交流电气装置的接地DL/T 621－19971.6 建筑基桩检测技术规范JGJ 106－20031.7钢筋机械连接技术规程JGJ 107－20103.线路前进方向及桩位编号3.1 线路前进方向与基础编号本工程线路以21台箱变为1组以1回35kV电压等级架空集电线路送至风电场的开关站（即由小号向大号）为前进方向，线路转角以此方向来确定为左转或右转。
施工基础编号：面向线路前进方向，从小号向大号自左向右顺时针方向A、B、C、D进行编号。
基础表面标识：当基础浇筑结束拆模后，四条腿分别用喷漆（红色）注明A、B、C、D；桩号、基础型式喷在A腿，以便检查验收（当四条腿基础型式不同时分别标注在立柱表面）。
3.2 塔位位移及横担布置3.2.1本工程所有转角塔沿横线路方向和顺线路方向均不作位移，施工时以平断面定位图标注为主。
3.2.2本工程转角塔（含终端塔）横担均布置在线路转角内侧的平分线上，3.3 转角塔预高值控制转角塔应组立在倾斜平面的立柱基础上；即塔基的四个立柱顶面应按预偏抹成斜平面，向受力反方向（拔基方向）产生预倾斜。
倾斜以中心桩地面标高为基点、拔压基础立柱顶面同时倾斜，并使四个柱顶的倾斜面在同一个整平面内。
4.施工作业及要求4.1 线路复测分坑4.1.1 线路复测前，测量所用的仪器及量具在使用前必须进行严格的检查校核，误差超过标准时应加以校正，或更换合格的仪器。
4.1.2 依据线路定位图、设计修改通知单确定塔位中心桩的位置。
当有下述情况时，应查明原因并予以纠正：（1）以设计勘测定的两个直线桩为基准，其横线路方向偏差大于50mm;（2）顺线路方向两相邻杆塔中心桩间的距离与设计值的偏差大于设计档距的1%;（3）转角桩的角度值偏差大于1'30"。
施工测量时，应对下列几处地形标高进行重点复核：（1）地形变化较大，导线对地距离有可能不够的凸起点的标高；（2）杆塔位间被跨越物的标高；（3）杆塔位间的相对标高。
以上几种情况复测值与设计值相比偏差不应超过0.5米，超过时应及时提请设计单位查明原因，予以澄清。
线路路径复测详细质量标准按下表：现行有关架空送电线路测量技术规定的规程。
基础施工时，应根据杆塔位中心桩的位置钉出必要的、作为施工检查的辅助桩。
施工中保留不住的杆塔位中心桩对其钉立的辅助桩应作记录，以便恢复该塔位中心桩。
4.1.4 基础分坑前，测工应重新复测中心桩的位置和转角方向、角度、档距，根据相对应的基础施工图中的塔型和基础配置表中的内容和平断面图中备注要求确定施工基面，复核无误后方可分坑。
当塔位中心桩位于地形起伏较大的地区时，切不可随意进行移位。
4.1.5 对于转角塔基础，应组织另一测工重新对第一次分坑所测量的数据进行复核，标明线路方向，区分线路方向桩及角平分线桩，明确上拔腿基坑与受压腿基坑的位置方可进行基础施工。
4.2 基坑开挖4.2.1 施工基面铁塔施工基面以塔位中心地面为准；并兼顾10m范围内的地形高差。
处于塘中塔位，以其沿线路方向最近处塘边田埂作为施工基面。
平断面图中标有设计标高的塔位，以设计标高作为施工基面。
当基础边坡要求范围内出现沟，渠等低洼点时，按边坡要求实测的基面降低值与杆塔明细表上的基面降低值有矛盾时，基础施工前均应与设计联系确认。
对于不能确定的施工基面应及时通知项目部。
四只基础埋深不同时，基坑开挖遵循先深后浅或同时进行的施工顺序，并应及时做好垫层和基础。
本工程铁塔除平断面图中标注取固定高程为施工基面的基础外，其他以其塔位中心桩地面标高作为施工基面。
4.2.2 基础开挖应根据地质情况做成一定的边坡防止塌方,各类土壤的安全边坡及操作裕度见下表:桩位后方可开挖。
4.2.4 地下水位较高、土质较差的基坑，要求在基坑底部任意角挖设积水函，以供基础浇制时积排水用，基础浇制前坑底积水必须排净，且预先铺设100mm厚C10级砼垫层至设计标高，垫层外边缘较基础底宽各延伸100mm，以保证砼浇质量。
如不能及时进行下道工序时应预留15～50cm厚土层，在下道工序施工前再突击开挖。
4.2.5 基础施工过程中应注意环境保护，尽量减少对自然地貌的破坏。
在农田中进行混凝土基础施工时，应尽量减少在材料堆放、材料运输、混凝土搅拌过程中对农田耕作的不利影响。
施工完毕后必须做好清场工作，尽量恢复农田的原貌。
4.2.6 基坑开挖弃土须远离坑口，堆土距离一般不小于0.8米，堆土高度不超过2米，向外抛土时应防止土块回落伤人，坑较深时应采取提升向外抛土的方法；坑内的弃土位置应保证挖边坡的稳定，呈阶梯状开挖，堆放回土要有预防塌方的可能，坑底宽度一定要考虑满足施工操作的裕度，如有塌方，备挡土板控制，如遇连续下雨，采用整体防雨油布保护。
4.2.7 当基坑开挖深度接近设计深度时，应尽量减少对地基土的扰动，以避免引起沉降。
4.2.8 在有地下水、地表水渗入造成基坑内积水的，可在开挖面的地面挖好截水沟，集水井，及时做好疏水、排水与坑内抽水工作。
4.2.9 坑内积水不多时，可在基坑内的对角或四角挖留集水井，视积水多少用人工或水泵将水抽净，排水要尽量排得远些，以防回渗坑内,但保证在浇制之前必须将坑底的积水排除干净。
4.2.10 当遇地下水位较高、流砂等较差地质时须用挡土板或轻型井点设备降低水位后开挖,或采取有效排水措施,确保基础浇制前排尽坑底积水,以保证砼浇制质量。
4.2.11 坑深超过2米时，随时注意坑壁是否会塌方、挡土板有无变形或断裂等情况，确保基坑开挖时的安全。
开挖前对施工人员进行安全交底，并有专人监护。
4.2.12 现浇基础开挖时应注意设计施工图上的基础出土露高，并以此区分坑深的不同。
基础坑深详见本工程基础施工图。
4.2.13 基坑挖好后, 现场质检员应检查基础深度、长度尺寸是否符合设计规范要求，检查无误后方可进行下道工序的施工。
4.2.14 坑底应平整，同基基础在允许偏差内按最深一坑操平，基础坑深的允许偏差为:+100mm，-50mm，超深时按规范要求使用铺石灌浆处理，应用C7.5级细石砼做垫层找平至设计标高。
4.2.15转角塔基础面应预留高差，按规范采用斜坡法以减少铁塔偏斜，转角塔受压基础顶面标高于受拉基础顶面标高Δh：转角0°--20°Δh=0.3% 2A转角20°--40°Δh=0.5% 2A转角40°--60°Δh=0.7% 2A转角60°--90°Δh=0.9% 2A施工单位可根据经验适当调整，注：A为基础根开值。
4.2.16 现浇基础砼设计强度达到70%时方可分解组装铁塔，砼设计强度达到100%时方可整体立塔。
铁塔组立后，应将地脚螺栓拧紧，经检查合格后可立即浇制塔脚保护帽。
保护帽宽度为塔脚板每边向外延伸100mm,高度边口较地脚螺栓高出100mm，中间适当更高呈锥形，以防积水。
4.3现浇基础支模4.3.1 浇筑使用的模板表面应平整，接缝应严密，在浇制砼前应涂刷隔离剂，以保证脱模质量。
4.3.2 立柱模板采用厚度大于1.8厘米的整体木质模板，表面光滑平整。
底模严禁以土代模，砼浇筑时不允许掺抛块石。
模板安装程序：模板拼装→吊装→坑内调整→加固支撑→加装地脚螺栓样板。
4.3.3 安装好的模板几何尺寸应符合设计要求，模板支撑必须牢固可靠，以防止胀模，确保基础几何尺寸和位置的正确。
4.3.4 支模时，模板由底层向上层立柱依次安装，操平并校核各层安装位置。
模板就位后按本作业指导书的支模尺寸进行调整：（1）基础分台阶时，每一台阶的模板都应作一次调整。
（2）模板调整的内容包括：对中——组合后的每台阶模板轴心与基础中心的的铅垂线在同一铅垂面上。
找正——以中心桩为控制桩，组合模板的对角线应相互重合。
操平——以中心桩为观测点，组板后的模四角相对高差不超过5mm..(3)模板支撑方法：原则上调整好一个台阶就支撑一个台阶；对于坚硬的土质，应在模板四侧用方木或圆木作成斜的支撑杆，土质松软或模板支撑时间较长时，除增加斜支撑之外，在台阶上还应连接加固角钢。
(4)台阶与台阶之间或立柱与下台阶之间用钢管搭成台架连接，以保证上一台阶或立柱的稳定，以免滑移。
4.3.5 底层钢筋绑扎宜在底层模板支好后在垫层上进行绑扎，在扎好立柱钢筋后，再将立柱模板合模固定。
注意在底层钢筋与垫层之间砼保护层厚度和立柱钢筋与立柱模板之间砼保护层厚度的控制(可以用加塞同等强度的混凝土垫块的方法来保证保护层的厚度)。
