万用表符号大全
1.电阻：Ω
电阻单位的符号是“Ω”，读作“欧姆”，所以万用表上面通常用欧姆（Ω）来表示电阻挡位。
2.电容：F
电容的单位为F，读作“法拉”，万用一般用“F”来表示测量电容值的挡位。
需要注意的是，法拉（F）是一个很大的单位，所以平时使用的都是皮法（pF）、微法（μF）、毫法（mF）等更小的单位。
3.直流电压：DCV或V﹉
直流电，英文为Direct Current，简称DC，所以万用表通常用DCV 来表示直流电压，同时，因为直流电需要区分正负极，所以也用符号“V﹉”来表示直流电压档。
4.直流电流：DCA或A﹉
电流的单位为A，读作“安培”，同直流电压相同，万用表通常用DCA 或A﹉来表示直流电流档。
5.交流电流：A~
与前面相同，用“~”来表示交流电，用“A”来表示电流，所以万用表上“A~”表示交流电流档。
6.蜂鸣档、通断档
通断档，也称为蜂鸣档，在部分万用用表上，也将蜂鸣档和二极管档合并为一个档。
它主要是测试线路通断和线路压降的，是万用表日常使用非常多的一个功能。
7：二极管和三极管档
二极管档和三极管，在普通万用表中使用的比较少，而且测量的数据相对不是很准确。
二极管的档的标志是屋里雪中二极管的符号，三极管档的标志是“hFE”,三极管档配合三极管插孔使用，一般有“E B C
E、NPN、PNP”等字样标注。
8.频率：Hz
频率的单位是Hz，读作“赫兹”，万用表通常用Hz来表示频率档，通常频率档与交流电压档合并在一起，利用切换开关“SELECT”来切换显示交流电压和频率。
万能表也称万用表，是一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。
一、电压的测量1、直流电压的测量，如电池、随身听电源等。
首先将黑表笔插进“com”孔，红表笔插进“V Ω”。
把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。
数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量。
如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
2、交流电压的测量。
表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。
二、电流的测量1、直流电流的测量。
先将黑表笔插入“COM”孔。
若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。
调整好后，就可以测量了。
将万用表串进电路中，保持稳定，即可读数。
若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
交流电流的测量。
测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，哈哈！你的表或电源会在“一缕青烟中上云霄”－－报废！三、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的－－人体是电阻很大但是有限大的导体。
读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ ”，“2M”以上的单位是“MΩ”。

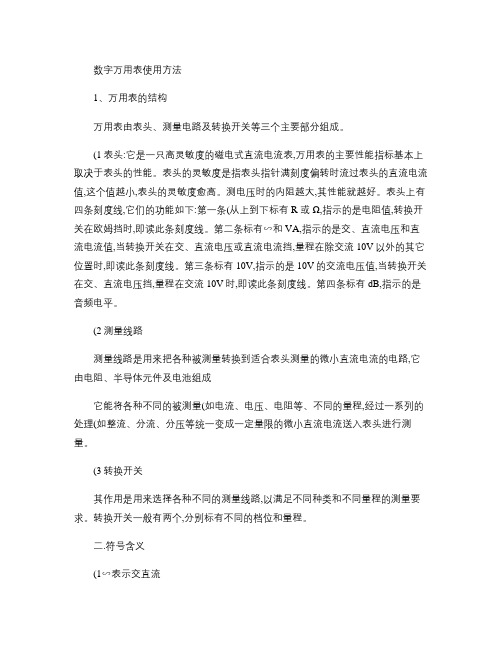

数字万用表使用方法1、万用表的结构万用表由表头、测量电路及转换开关等三个主要部分组成。
(1表头:它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度愈高。
测电压时的内阻越大,其性能就越好。
表头上有四条刻度线,它们的功能如下:第一条(从上到下标有R 或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。
第二条标有∽和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。
第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。
第四条标有dB,指示的是音频电平。
(2测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成它能将各种不同的被测量(如电流、电压、电阻等、不同的量程,经过一系列的处理(如整流、分流、分压等统一变成一定量限的微小直流电流送入表头进行测量。
(3转换开关其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。
转换开关一般有两个,分别标有不同的档位和量程。
二.符号含义(1∽表示交直流(2V-2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡,其灵敏度为4000Ω/V(3A-V-Ω 表示可测量电流、电压及电阻(445-65-1000Hz 表示使用频率范围为1000 Hz以下,标准工频范围为45-65Hz(52000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似(其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置三、使用万用表前(1熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
万用表使用说明书万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和V A，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
万用表导通档的符号摘要：一、万用表导通档的定义与作用二、万用表导通档的符号表示三、导通档的使用方法与注意事项四、总结正文：万用表是一种常用的电气测试工具，可以用来测试电压、电流、电阻等多种电气参数。
在万用表中，导通档是一种特殊的测量档位，主要用于测试电路中的导通性。
本文将详细介绍万用表导通档的符号、作用以及使用方法。
一、万用表导通档的定义与作用万用表导通档，又叫作通断测试档，是一种用于检测电路中元件或连接线路是否导通的测量档位。
当电路中有电流流过时，导通档可以显示出较低的电阻值，从而判断电路是否正常。
导通档的作用主要有以下几点：1.检测电路连接是否正确：在组装或维修电器设备时，可以通过导通档检测各个元件之间的连接是否正确，以确保电路的完整性。
2.检测元器件好坏：对于一些具有固定电阻值的元器件，如电阻、电容等，可以通过导通档检测其性能是否良好。
3.检测电缆线径：在选购电缆时，可以通过导通档测量电缆的电阻值，从而估算电缆的线径和适用范围。
二、万用表导通档的符号表示在万用表上，导通档通常用一个带有箭头的电阻符号表示，箭头指向电阻值较低的一端，表示电路导通。
此外，有些万用表还会用“T”字母来表示导通档。
三、导通档的使用方法与注意事项1.使用导通档时，应将万用表切换到导通档位，并确保表笔正确连接到待测电路的两端。
2.将电路断开，确保无电流通过，以免对万用表和电路造成损坏。
3.测量过程中，观察万用表显示的电阻值。
若显示值较低，说明电路导通；若显示值较高，说明电路存在断路或电阻较大。
4.在测量完成后，及时将万用表切换回关闭状态，以免浪费电能。
5.不同型号的万用表导通档测量范围不同，使用时请注意选择合适的档位。
四、总结万用表导通档是一种实用的测量功能，可以帮助我们快速检测电路的导通性、判断元器件好坏以及选择合适的电缆。
掌握导通档的使用方法，不仅可以提高工作效率，还能确保电气设备的安全运行。
万用表上的二极管符号万用表上的二极管符号：探索电子工程中的关键元素在电子工程领域，万用表和二极管都是非常重要的工具。
万用表，一种多功能的测量设备，可以检测电压、电流、电阻等电子参数；二极管，一种半导体器件，具有单向导电性，是电子电路中的基本元件之一。
本文将重点介绍万用表上的二极管符号及其在电子工程领域的应用。
一、万用表上的二极管符号概述在万用表上，二极管的符号通常由一个三角形和两条平行的直线组成，其中三角形的一端与一条直线相连，另一端与另一条直线相连。
这个符号代表了二极管的PN结结构。
其中，三角形的一端表示P型半导体，另一端表示N型半导体。
两条平行线表示连接两个半导体的导线。
二、类型与特点二极管有多种类型，包括硅二极管、锗二极管、肖特基二极管等。
不同类型的二极管在性能、结构等方面具有不同的特点。
1. 硅二极管和锗二极管是常见的PN结型二极管，它们的主要区别在于材料和性能。
硅二极管的反向饱和电流小，工作电压较高，适用于高电压、大电流的应用场景；而锗二极管的导通电压较低，正向压降小，适用于低电压、大电流的应用场景。
2. 肖特基二极管是一种金属半导体器件，具有高速开关特性和低功耗的特点，适用于高频、高效率的电路中。
三、测量方法与注意事项使用万用表检测二极管时，需要注意以下几点：1. 选择合适的量程和档位。
根据被测二极管的型号和参数，选择合适的量程和档位，以确保测量结果的准确性和可靠性。
2. 正确连接测试导线。
将万用表的测试导线正确连接到二极管的两端，红表笔接正极，黑表笔接负极。
3. 注意测试过程中的安全性。
在测试过程中，要注意避免测试导线短路或接触不良等问题，以免造成设备损坏或人身伤害。
4. 观察测量结果并进行分析。
根据万用表的测量结果，可以判断二极管的好坏以及其类型。
例如，对于硅二极管，正向压降一般为0.7V 左右，反向电阻无穷大；对于锗二极管，正向压降一般为0.3V左右，反向电阻也无穷大。
如果测量结果不符合这些特征，那么可能存在故障或损坏。
MF-30型万用表的表盘符号说明图1为MF－30型万用表的面板布置图。
由图可见，表面共有四条弧形刻度线：第一条是电阻标度；其次条是交、直流电压和直流电流标度；第三条是沟通电压10V挡专用标度；第四条则为dB标度。
表面装有反光镜，可以减小视差。
除了上述四条刻度线外，表盘上还印有各种符号。
下面介绍各种符号的含意。
（1）A－V－Ω，指安培-伏特-欧姆。
表示该表是一只电流表、电压表、欧姆表的复用电表。
（2）MF－30型，M指仪表、F指复用，MF则表示复用仪表，即是万用表的标志。
其后的阿拉伯数字30指该表的型号。
（3）20000Ω/V（或20kΩ/V）直流电压灵敏度。
即表示测量每伏直流电压所需电表内阻为20kΩ。
若需要时可配图1MF－30万用表面板图置适当电阻以提高测量量程。
由于存在表壳耐压的限制，所以量限的提高有肯定限度。
（4）5000Ω/V沟通电压灵敏度。
即测量每伏沟通电压所需的内阻为5kΩ。
同样可据此来提高沟通电压的量程。
（5）－2.5～5.0 电表的直流、沟通、欧姆的精确度等级。
－2.5（或2.5－）指MF－30为2.5级直流电表，即它测量直流电流和直流电压时的基本误差为2.5％。
－5.0（或5.0－）指该表为5级沟通电表，即测量沟通电压时的基本误差为5％。
测量电阻时，电表以标度尺长度的百分数表示的精确度等级。
即表示电阻挡误差≤标度尺长度的2.5％。
（6）0dB＝1mW600Ω指明分贝（dB）标度尺是以600Ω负载上得到1毫瓦（mW）功率定为0dB作为参考音频电平标定。
（7）45～1000Hz表示电表测量沟通时的频率范围，若超出此范围，测沟通的基本误差将超过5％。
除上述符号外，有些万用表表盘，还有其它符号，常见的有：指交直流两用。
表示是磁电系表头组成的整流系仪表。
电表系水平放置使用，有时用符号→表示。
⊥ 电表系垂直放置使用，有时用符号↑表示。
万用表表盘上的符号意义及使用范围万用表是一种用于测试电路中电压、电流、电阻等参数的基础仪器。
在使用万用表时，我们常需要观察表盘上的各种符号，来读取电路中的数据。
本文将介绍万用表表盘上的符号意义及使用范围。
表盘上的符号下面是一个常见的万用表表盘示意图：┌────┐10 │ │ 1M k 9 │ │ 2 REL+------------┘ └---------+| ┌────┐ |A │ 8 │ │ 3 Rangem │ │ │ |A │ ─┤ ├─ || │ │ || └────┘ || |└-----------------------------┘其中，表盘上的符号包括：•数字：表盘上的数字用于显示电路参数的具体数值；•M、k：用于切换万用表测量模式，M表示手动模式，k表示开模式；•A：表示直流电流测量；•m：表示毫安级别的直流电流测量；•V：表示直流电压测量；•Ω：表示电阻测量；•Range：表示测量范围；•REL：表示相对值模式。
使用范围万用表的使用范围非常广泛。
下面是一些常见的应用场景：1. 电路测试万用表可以用于测试电路中的电压、电流、电阻等参数。
例如，在检测电源是否正常时，我们可以使用万用表测量直流电压或交流电压；在测量电路中的电流时，可以使用万用表进行直流电流或交流电流测量；在测量电路元件的电阻值时，可以使用万用表进行电阻测量。
2. 故障排查当电路出现故障时，万用表可以帮助我们快速定位故障点。
例如，在发现电器设备不能工作时，通过使用万用表进行电压、电流测量，可以判断是电源问题还是设备内部问题；在测量电路元件故障时，可以使用万用表进行连通性测试，判断是否存在断路或短路情况。
3. 电子产品维护万用表在电子产品维护中也有广泛应用。
例如，在维修计算机主板时，我们可以使用万用表测量各个电源、信号和数据线路的电压、电流、电阻等参数；在维修手机时，可以使用万用表测量电池电压、充电器输出电压、各个电路的电阻、电容和电感等参数。
万用表
万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
（1）∽表示交直流
（2）V-2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V
（3）A-V-Ω 表示可测量电流、电压及电阻
（4）45-65-1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45-65Hz
（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V
钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））
