专业知识分享版使命：加速中国职业化进程摘 要:针对某盾构隧道下穿既有地铁暗挖隧道的施工力学行为进行了三维有限元数值模拟分析。
研究结果表明: 在盾构推进至距既有隧道边缘3 m 前，隧道会发生隆起，且在此位置时隆起量最大，之后开始沉降，在盾构将要穿出既有隧道时，沉降增量最大; 隆起量随盾构推力和既有隧道刚度增大而增大，而沉降量与之相反; 盾构下穿时，既有隧道结构横截面上会产生扭转，扭转角的大小随盾构推力增大而增大，随既有隧道刚度增大而减小。
为确保下穿过程上方隧道的结构安全和列车的正常运行，在距既有隧道边缘 3 m 时采取措施控制盾构推力和提高既有隧道周围土体的强度非常有效。
关键词:隧道 盾构 下穿 数值模拟 竖向位移 横向扭转随着城市地下轨道交通的发展，下穿既有线路的情况时有发生。
由于新线穿越既有线不可避免地会引起既有隧道结构产生附加应力和沉降，而地铁运营又对既有线的轨道变形有非常严格的控制标准，依据《上海市地铁沿线建筑施工保护地铁技术管理暂行规定》，运营隧道结构水平和沉降最大位移应 ＜ 20 mm;根据《铁路线路维修规定》，轨道纵向每 10 m 的沉降差应 ＜ 4 mm 。
因此这类下穿工程对既有地铁的安全形成了严峻的考验。
分析盾构下穿既有隧道的力学行为是非常必要的。
姜忻良、赵志明等［1］用理论推导的方法，提出隧道开挖时，上覆土在不同深度处的沉降计算公式; 汪洋、何川等［2］利用模型试验和数值分析的方法，并考虑了隧道纵向和横向刚度的折减得到围岩、净距、推力对上覆隧道的位移和附加应力的分布规律; 文献［3-5］利用三维数值模拟的方法提出下穿盾构的推进与上方近接隧道结构位移的关系; 陈越峰、张庆贺等［6］通过数值模拟及实测数据的反馈，找出了上覆隧道的沉降规律; 张海波、殷宗泽等［7］运用三维数值模拟的方法得出上、下隧道间的距离和相对位置对彼此的影响。
本文以某盾构隧道下穿既有暗挖隧道工程为背景，采用有限元软件建立三维数值分析模型对盾构下穿既有隧道全过程进行动态模拟。
基于三维地质模型的TBM施工动态可视化仿真
钟登华;宋海良;王帅
【期刊名称】《系统仿真学报》
【年(卷),期】2008(20)20
【摘要】针对TBM施工涉及因素众多、地质条件复杂的特点,提出将三维地质建模技术引入施工仿真,对基于三维地质模型的长隧洞TBM施工进行动态可视化仿真研究。
构建了TBM施工区域三维地质模型;全面考虑地质因素的影响,按照不同岩性条件选取参数并建立仿真模型,进行隧洞TBM施工过程仿真分析;根据仿真成果将施工信息与三维动态面貌进行耦合,实现基于三维地质模型的TBM施工过程动态可视化。
实例分析表明,该方法改变了仿真结果传统的表现模式,为全面地掌握长隧洞TBM施工过程提供一种新的分析工具。
【总页数】6页(P5548-5552)
【作者】钟登华;宋海良;王帅
【作者单位】天津大学建筑工程学院
【正文语种】中文
【中图分类】TP391.9
【相关文献】
1.长河坝水电站施工总布置三维动态可视化仿真介绍
2.碾压混凝土坝施工三维动态可视化仿真系统研究
3.应用SURPAC实现矿床三维可视化地质模型动态更新
4.露天矿三维可视化地质模型的实时动态更新
因版权原因，仅展示原文概要，查看原文内容请购买。

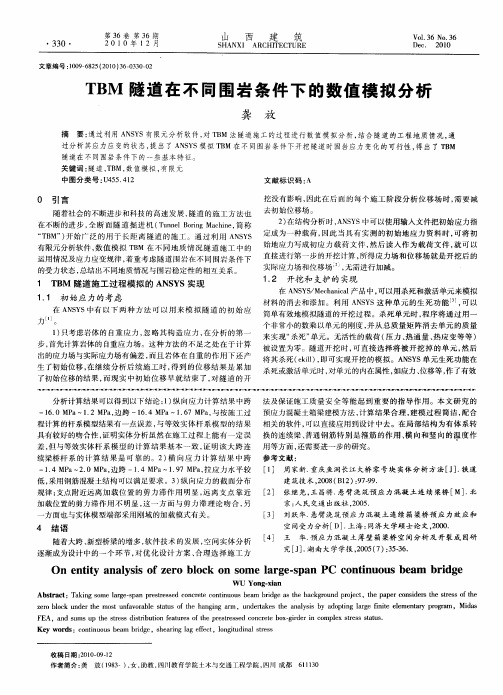

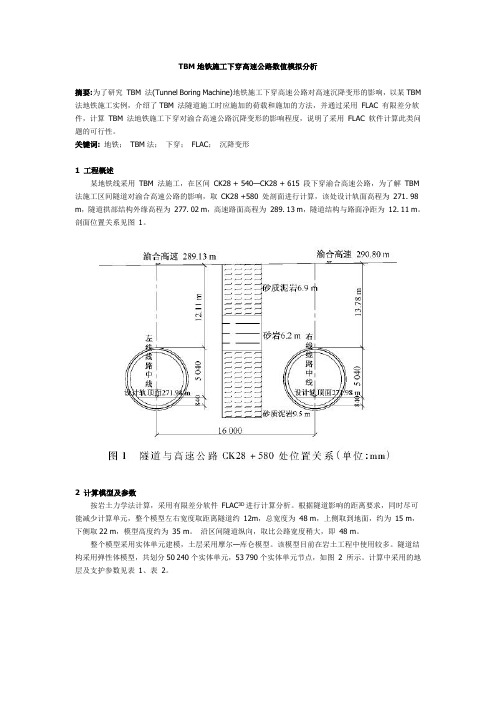

TBM地铁施工下穿高速公路数值模拟分析摘要:为了研究TBM 法(Tunnel Boring Machine)地铁施工下穿高速公路对高速沉降变形的影响，以某TBM 法地铁施工实例，介绍了TBM 法隧道施工时应施加的荷载和施加的方法，并通过采用FLAC 有限差分软件，计算TBM 法地铁施工下穿对渝合高速公路沉降变形的影响程度，说明了采用FLAC 软件计算此类问题的可行性。
