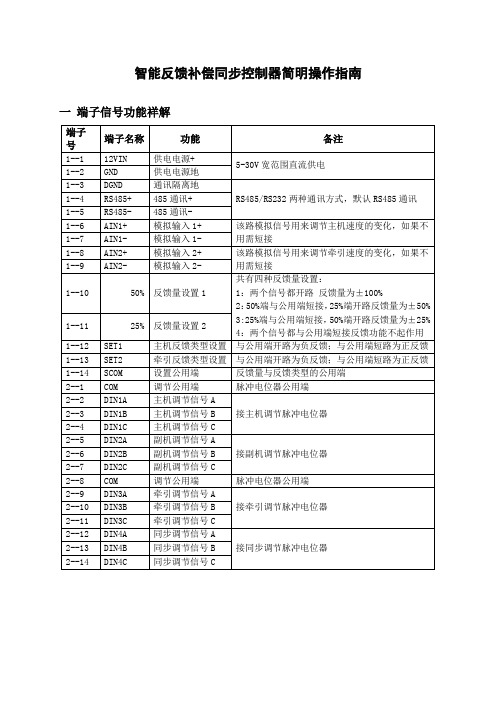

同步控制器说明书080402

AD800同步控制器操作说明书V1.21.按接线图接好线路，仔细检查好接线。

2.接通母排电源和发电机电源(端子A1-4)，控制器面板上一圈30个灯即指示发电机的相位差角.最上面的绿灯亮时为相位差角接近零(±6°)。

顺时针每隔一盏灯相位差角增大12°3.发电机频率小于母排电源频率时,相位差角指示灯顺时针转动，发电机频率大于母排电源频率时,相位差角指示灯逆时针转动。

4.调节发电机转速,使相位差角指示灯转动变慢。

最上面的绿灯亮相位差角为接近零时,控制器发出同步信号(端子B3-5)。

5.控制器中间两盏灯ΔHz和ΔV亮时，分别指示频率和电压差超出设定的范围.必须调节发电机的频率和电压,否则控制器始终不会发出同步信号。

6.母排或发电机的频率和电压过低时，控制器的相位差角指示灯会始终指示在180°位置。

7.控制器工作时,接通端子B2-3，控制器即通过端子B7-8分别发出调速和调压信号(0-12V直流电压信号，B2为信号基准地,电压范围和调节比值正/反可以设定)。

AD800同步控制器设置程序非专业人员不要进行以下设置!详细设置法：1.先按下“”键不放，约8秒钟后控制器一圈相位角指示灯全部闪亮,放开按键,控制器显示进入设置状态。

2.左手边半圈相位角指示灯，由低到高代表设置项目S0- S14，右手边半圈相位角指示灯代表当前项设置的数值,由低到高代表数值1-15。

按“”或“”键可以改变当前项设置的数值。

4.按一下“”键，设置指示灯由下往上走一个灯，直到S14灯，再按一下“SELECT”键即退出设置状态，并保存了所有设置数值。

AD800系列控制器设置表设置项设置项名称单位出厂设置说明S0 电压允差上限V 8 相对于母排电压S1 电压允差下限V 2 相对于母排电压S2 频率允差上限0．02Hz 5 0.1Hz相对于母排频率S3 频率允差下限0．02Hz 5 0.1Hz相对于母排频率S4 合闸提前角度° 6 6°/360°S5 调速信号比正反8 >7正比于频率偏差（GAC）<7反比于频率偏差S6 调压信号比正反8 >7正比于电压偏差<7反比于电压偏差S7 调速稳定性设置 2 S8 调压稳定性设置 2 S9 调速增益设置 3 S10 调压增益设置 3S11 调速信号中间值15 1-15相当于0-5V （GAC=15）S12 调压信号中间值7 1-15相当于0-5V S13 调速信号变动幅值7 1-15相当于0-5V S14 调压信号变动幅值7 1-15相当于0-5V。

安全须知无论在任何情况下，如操作、清洁或保养，请务必遵守以下所规定的安全守则，若有因违反，而造成超出原设计、制造的安全顾虑，本公司将不予以负责。

当地若另有其它的安全规范，则请一起遵守。

警告：请在本设备允许的操作和储存环境条件下使用。

·任何情况下，无专业人员指导，切勿拆卸或碰触内部零部件；·维修设备时，严禁带电操作；·切勿使金属、液体等异物掉入设备内，以免设备损坏；·设备安装尽量远离干扰源（例如：接触器、变频器等）或采取相应的屏蔽措施；·信号线、电源线最好分开走线，以免产生干扰；·本设备与接触器不可共享一个电源，否则会有干扰产生；·本设备专门为本公司生产的VFD系列变频器配套使用而设计，使之能够发挥最佳性能，但不能保证与其它品牌变频器的匹配。

储存本品在安装之前必须置于其包装箱内，若该机暂不使用，为了使该品能够在本公司的保修范围内以及日后的维护，储存时务必注意下列事项：☞必须置于无尘垢、干燥之位置。

☞储存位置的环境温度必须在0℃到+65℃范围内。

☞储存位置的相对湿度必须在5%到90%范围内，且无结露。

☞避免储存于含有腐蚀性气、液体之环境中。

☞最好适当包装并存放在架子或台面上。

操作环境☞环境温度0℃-+50℃，若环境温度超过40℃以上时，请置于通风良好之场所。

☞相对湿度15%-+95%RH，避免安装与任何发生结露、冰冻或要接触任何液体之场所。

☞不要安装一任何有以下情况的场所：阳光直晒、浓灰尘、腐蚀性气体或油雾、易燃性气体、液体。

☞震动小于5.9米/妙（0.6g）。

SLC系列同步控制器拥有完善的功能，在技术上处于国内领先水平，在性能上可与国外同类产品相媲美。

广泛适用于由多台调速系统组成的各种机械设备上，如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。

可对线速度、位移、张力、距离等进行控制，是机器设备的最佳选择。

一、型号说明SLC 04C22 （A）B 为反馈电压为0-10VA 为反馈电压为±5V控制器输出路数4路控制器系列号1、主要特点A、数字化SLC04C22A（B）控制器采用单片计算机控制，可对控制器进行多种参数设置，设置参数时通过数码显示。

同步控制器使用说明书
一、产品特点：
◆ 按键控制光源的变化效果。

智能存储客户最后使用的信息。

◆ 控制器可控制10种效果。

可长时间实现同步控制效果。

◆ 同步控制中，调节默认主控可改变其他从控制器的效果。

二、产品图片：
三、按键及功能说明：
SW-SET 为功能速度键，短按SW-SET 键调节速度（在渐变、跳变过程中有效），长按SW-SET 键调节控制器的控制模式。

模式共有10种，分别为：红、黄、绿、青、蓝、紫、白、渐变、跳变、自动。

四、控制器参数表
五、单机接线图：
六、主从同步接线图：
七、注意事项：
1、通电之前，请测量使用工作电压是否正确。

2、请确定负载电流在控制器额定输出电流范围内。

八、常见故障排查：
1、如遇红灯未亮请确定输入电压是否正常。

2、开机后红灯亮但未见负载工作，请检查同步信号输入是否正确。

3、连机过程中，如遇不同步现象（主控制器调节后，分控制器有一周期的不同步现象），请检查从主控制器与下一级分控制器之间的同步线（注：两机之间同步线最大距离为20M ），如果正常请依次检查前者从控制器的输出与下一级从控制器的输入之间的同步线。

KMD系列电机同步控制器使用说明书KMD 系列电机同步控制器使用说明书目录1.型号说明2.主要特点3.主要技术参数4.使用条件5.面板说明6.接线端子说明7.控制器原理框图及功能说明8.参数码、参数值设定说明9.参数码、参数值一览表10.多台同步控制器的联接及注意事项 11.反馈的使用及注意事项12.故障检修及维护13.外形尺寸- 1 -KMD系列电机同步控制器是本公司在原生产的单一型号基础上推出的成系列电机调速同步控制装置。

内部采用计算机为中心的全数字化设计,每台控制器能同时控制4台或8台电机的运转,且使用非常灵活、简便.KMD系列电机同步控制器拥有强大、完善的功能,在技术上处于国内领先水平,在性能上可与国外同类产品相媲美.广泛适用于由多台调速系统组成的各种机械设备上,如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业.可对线速度、位移、张力、距离等进行控制,是电机同步控制的最佳选择.1. 型号说明K M D---控制器系列号08----- 控制器输出路数(04、08)B------ 版本号2. 主要特点2.1.数字化KMD系列控制器采用单片计算机控制,可通过对控制器进行多种参数设置,设置参数时通过数码显示.本控制器内有记忆体,断电后自动保留用户设置的参数.2.2.功能强大2.2.1 KMD系列控制器每台有三种给定输入方式(内部给定、外部电压给定、外部电流给定)2.2.2 KMD4B控制器每台可控制四个独立单元有四路输出(V01-V04),KMD08B控制器每台可控制八个独立单元有八路输出(V01-V08)- 2 -2.2.3 每个控制器单元的输出可作为另外控制单元的输入(单元串、并联使用),可将一台控制器做为二台或三台独立控制器使用.2.2.4 具有缓启动、停车功能,时间可设置(0-250sec.) 2.2.5 独有的反馈越限报警功能,并能显示出反馈越限的一路,且上下限由用户. 设置2.2.6 具有故障报警及启动信号继电器输出,其驱动能力达5A. 2.3.高精度本系列控制器输入、输出模拟信号采用高分辨率的A/D、D/A转换器,其分辨率可达0.1%.2.4.通用性外部给定输入采用标准的0,10V或4,20mA,控制输出0,10V,可以与各种电机调速控制器相匹配.特有的反馈信号偏移量?f控制方式,通过外接电阻能兼容多种电压、电流信号输出的传感器.2.5.使用简便2.5.1用户修改控制参数可在控制器启动状态下进行,便于用户调试设备.2.5.2具有对设定的参数进行锁定的功能,能避免其他人员误动. 2.5.3外部连线少,简化用户设计及调试设备工作,大量节省用户的人力、物力、财力.2.6.工作可靠KMD系列电机同步控制器经过精心设计制造,内部工作电源采用开关电源,抗干扰能力强,工作电压范围宽,能保证在电网电压波动范围大的地方均能- 3 -正常工作,其工作电压在150,300VAC.3.主要技术参数3.1控制电压输出输出电压分辨率 0.01V 输出电压驱动能力?,mA. 输出电压稳定度?0.2%3.2给定、反馈信号输入给定、反馈电压输入分辨率0.01V 外部给定电压输入精度?0.4% 反馈电压输入精度?5?0.01V3.3 内部电源输出负载能力+24V、 ?5V电源最大输出电流?200mA +10V电源最大输出电流?10mA 4.使用条件工作电压(交流):220V?30% 50,60Hz工作环境温度 :0,50?相对环境湿度:,90% 不结露海拔高度: ,1000m周围无腐蚀、粉尘气体及易燃易爆等危险品.5.面板说明显示器 :在系统工作时可显示各路输出电压值,在参数设置时可显示各参数码及参数值指示灯H1:灯灭、系统处于停车状态.灯亮、系统处于运行状态指示灯H2: 灯灭、系统运行正常. 灯亮、系统发生故障参数设定键:该键可对控制器内每个参数码对应的参数值进行修改存储- 4 -增/减键:用于对增加、减少参数码及参数值的大小复位键:当系统工作发生错误或其它不正常状态,可按下该键使控制器复位 6.接线端子说明GS: +24V负极R/S: 启动、停止控制器.该端子与GS短接时,控制器允许输出,继电器J1动作.当控制器处于停止状态时,各单元输出为零.当控制器处于启动或运行时发生反馈越限报警后,该端子开路可消除报警.+24V:与GS组成24V直流电源.最大负载?200mAERR:外部故障连锁输入与反馈越限报警复用端.当报警功能设置为‘I’时,该端子与GS短接,控制器认为外部有故障输入.当报警功能设置为‘0’?时,该端子开路允许反馈越限报警,该端子与GS短接为禁止反馈越限报警.当发生报警时,继电器J2动作,控制各单元输出为零.当发生反馈越限报警后,该端子与GS短接可消除报警.NC:空脚+10V:外部给定电位器用电源,最大输出电流?10mAGND:控制器内直流电源的负极,可与VO、VF、VI端组成信号的输入和输出 VI1:外部给定1,可输入0,10V或4,20mA信号VI2:外部给定2,可输入0,10V信号(KMD04B型无此接线端) VF1-VF8:反馈信号八路输入端(KMD04B型反馈信号输入为四路VF1-VF4),电平电压为(-5V,+5V),外部导线长度超过20cm时请使用屏蔽线. V01-V08:八路控制电压输出端(KMD04B型反馈信号输入为四路V01-V04),输出电压0,10V,外部导线长度超过20cm时请使用屏蔽线.- 5 -注意:严禁将控制电压输出端(V0与GND短接),否则会损坏控制器 UP、DOWN:上升下降控制端,当设定内部给定为输入源时,用UP与GND或DOWN与GND短接可使输出端电压上升或下降,用户可用二个常开按钮连接控制.初始输出电压KMD04B型由F-18参数码设定,如用户使用此端子外部引线超过2m时,请用屏蔽线和加装中间继电器.+5V、-5V:提供反馈用电源,最大输出电流?200mAJ2-1、J2-2、J2-3:继电器J2输出触点,当有外部故障信号输入、反馈越限或控制器设置错误时动作.J2-1与J2-2之间为常闭触点.J2-2与J2-3之间为常开触点(KMD04B型只有常开触点出).J1-1、J1-2、J1-3: 继电器J1输出触点,当控制器启动时动作。

JGD280同步控制器使用说明书默认分类 2007-07-13 22:05:27 阅读822 评论0 字号：大中小订阅JGD系列同步控制器是本公司在原生产的单一型号基础上推出的成系列同步控制装置，内部采用计算机为核心的全数字化设计，每台控制器能同时控制四台或八台电机的运转，使用非常灵活、简便。

JGD系列同步控制器拥有完善的功能，在技术上处于国内领先水平，在性能上可与国外同类产品相媲美。

广泛适用于由多台调速系统组成的各种机械设备上，如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。

可对线速度、位移、张力、距离等进行控制，是机器设备的最佳选择。

一、型号说明1．主要特点A、数字化JGD系列控制器采用单片计算机控制，可通过对控制器进行多种参数设置，设置参数时通过数码显示。

本控制器内有记忆体，断电后能自动保留用户设置的参数。

B、功能强大1）JGD系列控制器每台有三种给定输入方式（内部给定、外部电压给定、外部电流给定）。

2）JGD-280控制器每台可控制八个独立单元有八路输出（V01~V08）。

3）每个控制单元的输出可作为另外控制单元的输入（单元串、并联使用）。

可将一台控制器作为二台或三台独立控制器使用。

4）具有缓起动、停车功能，时间可设置（0~100秒）。

5）具有故障报警及起动信号继电器输出，其驱动能力达5A。

C、高精度本系列控制器输入、输出模拟信号采用高分辨率的A/D、D/A转换器，其分辨率可达0.1%。

D、通用性外部给定输入采用标准的0~10V或4~20mA，控制输出0~10V，可与各种调速控制器相匹配。

E、使用简便1）用户修改控制参数可在控制器起动状态下进行，便于用户调试设备。

2）具有对设定的参数进行锁定的功能，能避免其他人员误动。

3）外部连线少，简化用户设计及调试设备工作，大量节省用户的人力、物力、财力。

F、工作可靠JGD系列同步控制器经过精心设计制造，内部工作电源采用开关电源。

具有抗干扰能力强，工作电压范围宽，能保证在电网电压波动范围大的地方均能正常工作，其工作电压在150~300VAC。

目录第一章VTS08系列同步调节器﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒3一、主要特点与功能﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒3二、端子说明﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒3三、面板及操作﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒7四、结构说明﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒10五、参数表﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒12六、参数详细说明﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒14七、VTS08-2同步调节器﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒18八、VTS08-3同步调节器﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒20九、VTS08-4同步调节器﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒20十、典型接线图﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒21十一、故障对策﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒21 十二、外形尺寸安装﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒22第二章VTS04系列同步调节器﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒23一、主要特点与功能﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒23二、端子说明﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒23三、面板及操作﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒25四、结构说明﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒28五、参数表﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒30六、参数详细说明﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒31七、VTS08-2同步调节器﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒36八、VTS08-3同步调节器﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒36九、VTS08-4同步调节器﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒37十、典型接线图﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒37十一、故障对策﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒38 十二、外形尺寸安装﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒38第三章VTS08I系列同步调节器﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒40一、主要特点与功能﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒40二、端子说明﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒40三、面板及操作﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒42四、结构说明﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒45五、参数表﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒47六、参数详细说明﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒48七、VTS08I-1同步调节器﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒49八、VTS08I-2同步调节器﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒51九、典型接线图﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒53十、故障对策﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒53十一、外形尺寸安装﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒54第四章技术支持和维修﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒56第一章VTS08系列同步调节器一、主要特点与功能感谢使用本公司产品。

中达电通slc08d22A使用说明书2、功能码表表一功能、参数一览表设定值含义：0 ：输入源为内部给定 1~8 ：输入源为第一至第八路的输出9 ：输入源为外部给定一10 ：输入源为外部给定二 OFF：该路不使用，输出电压为零F 00-XX 功能说明出厂设定00-01 设定第一路输出的输入源 900-02 设定第二路输出的输入源 900-03 设定第三路输出的输入源 900-04 设定第四路输出的输入源900-05 设定第五路输出的输入源900-06 设定第六路输出的输入源 900-07 设定第七路输出的输入源 900-08 设定第八路输出的输入源9OFF：该路无反馈输入1~8：反馈源为反馈输入端1~8, 电压反馈: -10V~+10V(传感器零位对应0V)11~18：同上 OFF00-09 第一路输出对应的反馈源100-10 第二路输出对应的反馈源 200-11 第三路输出对应的反馈源 300-12 第四路输出对应的反馈源 4源 500-14 第六路输出对应的反馈源 600-15 第七路输出对应的反馈源 700-16 第八路输出对应的反馈源 800-17 第一路输出比例系数 1.0000-18 第二路输出比例系数 1.0000-19 第三路输出比例系数 1.0000-20 第四路输出比例系数 1.0000-21 第五路输出比例系数 1.0000-22 第六路输出比例系数 1.0000-23 第七路输出比例系数 1.0000-24 第八路输出比例系数 1.00系数的范围：0.00~99.99 (精确到小数点后两位)00-25 第一路的反馈比例系数0.2000-26 第二路的反馈比例系数 0.2000-27 第三路的反馈比例系数0.2000-28 第四路的反馈比例系数0.2000-29 第五路的反馈比例系数0.2000-30 第六路的反馈比例系数0.20数0.2000-32 第八路的反馈比例系数 0.20系数的范围：0.00~99.99 (精确到小数点后两位)00-33 外部输入一输入方式选择10:电流输入;1:电压输入(选择电流方式时，同时要设置好相应的跳线)。

On-Master Control Off-Slave ControlOn-Normal Input Response Off-Delayed Input ResponseOn-SYNC Strobe & SYNC Audible Devices Off-Conventional Audible Devices On-T emporal Audible PatternOff-March Time Audible PatternJ1PARTS SUPPLIED 15406SYNC Control Unit4941201Screws, #8-32x3/8”2940705Nut, #8-321544965Instruction SheetStep 1.)Installation is to be done by qualified personnel who have thoroughly read and understood this instruction sheet.Step 2. )Disconnect all power into the system, including batteries.Step 3.)Mount 4" square backbox as required (see below).Surface:3046 backbox (limited to 8 wires-12AWG),or 3047 backboxFlush:3017 backbox + 3011 extension ring,3048 backbox,or 4" x 4" x 2 1/8" deep backbox (limited to 8 wires-12AWG)Step 4.)Attach conduit and run wires as required.Step 5.)Select desired operation with jumpers on header J1.Step 6.)Connect wires from fire alarm system control unit as shown.Step 7.)Connect wires to notification appliances as required.Step 8.)If required, use two 941201 screws and two 940705 nuts to fill unused mounting holes.Step 9.)Attach control unit to backbox, using 941201 screws.Step 10.)Apply power to system.Step 11.)Check for proper operation of functions.Installation Instructions and Wiring for5406 Dual Sync Control Unit2.)Terminal block will accept a maximum of #12 AWG wiring.3.)See Installation Instructions for proper strobe installation.4.)See Installation Instructions for proper signal installation.5.)When the silenceable NAC input is not used or when separate horn and strobe operation is not required, cut wire jumper W2 on circuit board:only on firmware version 1.1 or later.6.)The maximum number of 15cd Adapter Strobes per circuit is 42. See tables on Sheet 2 for maximum number of Strobes using other candela ratings. The maximum line impedance per circuit is 30 ohms.7.)The 5406 Control Units were only tested to the operating voltage limits of 16V and 32V. Do Not apply 80% and 110% of these values for system operation.The 5406 Dual SYNC Control Unit is an optional accessory for a fire alarm system control unit. This unit provides synchro-nization of the Adapter strobes and synchronization and silenceability to the 2830 series of electronic audible signals.When connected to a compatible polarity reversal type of notification appliance circuit, there is supervision of the wiring from the control unit through the 5406 unit to the End-of-Line device (also see individual wiring instructions for the compat-ible appliances). The 5406 unit triggers the strobe lights to flash at a rate of 1 to 1.1 flashes per second (60 to 66 flashes per minute). The 5406 unit also triggers the 2830 series of electronic audible signals to sound in a synchronized temporal or march time pattern, the audible signals may also be silenced while the strobes continues to flash. The unit can support two Style Y (class B) or one Style Z (class A) notification appliance circuit(s).The 5406 unit may be alternatively configured to synchronize conventional audible notification appliances. The 5406 may be configured to sound audible devices at a temporal or march time pattern. Or, the silenceable input may be used to slave from an existing coded fire alarm system control unit.5406 Mounting5406 WiringAudible PowerFrom control panel (non-pulsing) Nonsilenceable NAC:Audible ControlFrom control panel (non-pulsing or pulsing)Silenceable NAC or slaved NAC:5406 ConfigurationThe three pulse temporal pattern is to be used for evacuation use only.Siemens Building Technologies, Inc.8 Fernwood RoadPhone: (973) 593-2600Florham Park, New Jersey 07932Fax: (973) 593-6670Web: SYNC Appliances (Audible and Visual) Compatible with the 5406 SYNC Control Unit2700 w/Adapter Strobe 2701 w/Adapter Strobe 2705 w/Adapter Strobe 2830 Horn 2831 Horn2834 Horn w/Adapter Strobe 2836 Horn2837 Horn w/Adapter StrobeFor the following Visual/Audible Notification Appliances, only the strobe part of the device may be connected to the 5406 SYNC Control Unit.The audible part of the device must be connected directly to the fire alarm control unit.DO NOT connect the audible part of these devices to the 5406 SYNC Control Unit configured for SYNC operation.2884 Horn w/Adapter Strobe 2944 Speaker w/Adapter Strobe 2947 Speaker w/Adapter Strobe 2948 Speaker w/Adapter Strobe 2949 Speaker w/Adapter Strobe 2954 Speaker w/Adapter Strobe 2958 Speaker w/Adapter Strobe 2959 Speaker w/Adapter Strobe5394 Electronic Chime w/Adapter Strobe 5398 Electronic Chime w/Adapter Strobe 6234 Horn w/Adapter Strobe 6235 Horn w/Adapter Strobe 6238 Horn w/Adapter Strobe 6254 Horn w/Adapter Strobe 6255 Horn w/Adapter Strobe 6258 Horn w/Adapter Strobe 6304 Horn w/Adapter Strobe 6314 Horn w/Adapter StrobeNote:The maximum number of 15cd Adapter Strobes per circuit is 42.See below for maximum number of Strobes using other candela ratings.The maximum line impedance per circuit is 30 ohms.The following table shows the maximum number of each Adapter strobe per candela rating that may be connected to a notification appliance circuit on a 5406 SYNC Control UnitC andela S election S witch S etting153075110Listed UL 1971 Output 15 cd 30 cd 75 cd 110 cd Light Output, on A xis75 cd75 cd75 cd110 cdListed Operating VoltageRange LimitsSpecial A pplication 16-32V D C or F WRM aximum Number of Strobes P er C ircuit42281612Maxim um Operating C urrent @ 24V D C63 mA84 mA143 mA178 mAMaster/Slave Style Y (Class B) Wiring Diagram for SYNC AppliancesMaster/Slave Style Z (Class A) Wiring Diagram for SYNC AppliancesWiring Diagram for SYNC Appliances Wiring Diagram for SYNC Appliances Notes:1.)The Silenceable N.A.C. controls the silencing of the audible Sync appliances.2.)The Silenceable N.A.C. is required only if audible SYNC appliances are used.3.)The Non-Silenceable N.A.C. supervises and powers the associated Output circuit and appliances.4.)The delayed Sil Input allows the Sil Input to be connected to a pulsed N.A.C. with an off time up to 4 seconds.5.)When silenceable NAC is not used see note 5 on page 1.Notes:1.)The Silenceable N.A.C. controls the silencing of the audible Sync appliances.2.)The Silenceable N.A.C. is required only if audible SYNC appliances are used.When the silenceable NAC input is not used or when separate horn and strobe operation is not required,cut wire jumper W2 on circuit board: only on firmware version 1.1 or later.3.)The Non-Silenceable N.A.C. supervises and powers the associated Output circuit and appliances.4.)The delayed Sil Input allows the Sil Input to be connected to a pulsed N.A.C. with an off time up to 4 seconds.5.)Up to 600 5406 control units may be slaved from the master 5406 control unit.This number is determined by the master Non-Silenceable N.A.C. current divided by the slave input current (ie: 3A/.005A.=600).6.)Cascading of the output of a slave to the input of another slave is not recommended.Coded Expansion Style Y (Class B) Wiring Diagram for Conventional AppliancesCoded Expansion Style Z (Class A) Wiring Diagram for Conventional AppliancesNotes:1.)The above configuration will allow conversion of a steady N.A.C. to temporal or march time.2.)The second steady N.A.C. is optional in the Style Y diagram.3.)The Non-Silenceable N.A.C. supervises and powers the associated Output circuit and appliances.4.)For Compatible notification appliances, see the installation instructions for the Steady N.A.C.5.)If two Style Y Steady N.A.C.s are used, both must be from the same control unit/signal expansion control unit.6.)The Sil Input is not used.7.)Additional 5406 units may be slaved, as shown below.Notes:1.)The above configuration will allow conversion of a steady N.A.C. to coded, following the existing Coded N.A.C..2.)The second steady N.A.C. is optional in the Style Y diagram.3.)The Steady N.A.C. supervises and powers the associated Output circuit and appliances.4.)If two Style Y Steady N.A.C.s are used, both must be from the same control unit/signal expansion unit.5.)For Compatible notification Appliances, see the installation instructions for the Steady N.A.C..6.)Up to 600 5406 control units may be slaved from the Coded N.A.C..This number is determined by the Coded N.A.C. current divided by the slave input current (ie: 3A/.005A.=600).Wiring Diagram for Conventional Appliances Wiring Diagram for Conventional Appliances。

SC-280同步控制器使用手册一．主要特点与功能SC-280为本公司成熟产品，经过多年的工业现场考验和不断完善，功能实用，抗干扰能力强，稳定可靠。

具有如下特点：该设备由八个单元组成，一路内部主给定，二路外部主给定，八路外部反馈给定，反馈采用±5V内部电源。

内部主给定G0可采用UP、DOWN键调整。

双CPU，10位AD芯片，体积小，功耗低。

二．端子说明（参阅图1）：1#：R/S 启动控制端。

2#：ERR 外部故障输入端。

3#：UP 升速端子4#：DOWN 降速端子。

5#：GND 控制信号地。

6#：+10V 外部主给定电源。

7#：GND 外部主给定1地。

8#：G1 外部主给定1输入端（有电压和电流两种给定方式）。

9#：G2 外部主给定2输入端（只有电压给定方式）。

10#：GND 外部主给定2地。

11#：+5V +5V反馈给定电源。

12#：-5V -5V反馈给定电源。

13#：GND 外部反馈给定7，8地。

14#：GF8 外部反馈给定8输入端（-5V~+5V）。

15#：GF7 外部反馈给定7输入端（-5V~+5V）。

16#：GND 外部反馈给定5，6地。

17#：GF6 外部反馈给定6输入端（-5V~+5V）。

18#：GF5 外部反馈给定5输入端（-5V~+5V）。

19#：GND 外部反馈给定3，4地。

20#：GF4 外部反馈给定4输入端（-5V~+5V）。

21#：GF3 外部反馈给定3输入端（-5V~+5V）。

22#：GND 外部反馈给定1，2地。

23#：GF2 外部反馈给定2输入端（-5V~+5V）。

24#：GF1 外部反馈给定1输入端（-5V~+5V）。

25#：V 1 第一单元输出端（0~10V）。

26#：GND 第一单元地。

27#：V 2 第二单元输出端（0~10V）。

28#：GND 第二单元地。

29#：V 3 第三单元输出端（0~10V）。

30#：GND 第三单元地。

31#：V 4 第四单元输出端（0~10V）。
