1.1.1 闭路电视监控系统1.1.1.1 闭路电视系统工程范围运动员接待中心闭路电视系统在首层设保安监控中心，保安监控中心与消防监控中心共用。
智能化系统安装分包单位须完成所有摄像机、视频综合平台、磁盘阵列、电视墙及控制台的安装与调试，其中室外摄像机的管路开挖与回填、摄像机立杆底座及防雷接地制作均在本工程范围内。
1.1.1.2 闭路电视系统功能要求运动员接待中心采用视频综合平台进行控制，磁盘阵列进行录像的方式，即前端采用模拟摄像头，部分采用高清网络摄像机，后端设监控电视墙，通过视频综合平台实现监控图像的全切换显示，所有摄像机图像信号输入到视频综合平台进行编码采用磁盘阵列录像。
*所采用摄像机必须具备不低于540线的水平分辨率，根据监控区域选配广角或长焦镜头，选用摄像机必须具备较低照度下获得清晰图像的能力，对于光线对比强烈的区域必须采用宽动态摄像机。
所有室外摄像机及室外线路必须采取防雷措施。
*监视器必须选用LCD或等离子显示器，具有较高的刷新频率以及较长的使用寿命。
*系统设计应考虑满足高清网络摄像机1080P的管理及视频输出，确保系统5-10年不处于落后。
*视频综合平台能直接完成本地的视频切换、控制，将视频信号输出到相应监控中心的任一监视器。
可在监控中心任意监视器上调用任意一台摄像机图像及录像文件在电视墙上进行显示，视频综合平台输出可满足画面分割：1/4/9/16。
可对具有预设功能的前端设定预设程序进行调整或调用。
闭路监视管理工作站采用具有高速处理能力的计算机，在Windows2000/ XP/Win7平台上运行控制软件管理整个闭路监控系统。
闭路监视管理工作站用电子地图方式显示所有的摄像机，还可以在屏幕上用鼠标远程控制带云台的摄像机，并记录、打印报警信息。
闭路电视监控系统应具有联机诊断功能，画面显示应能任意编程，自动或手动切换。
在画面上应有摄像机的编号、摄像机的部位中文说明和日期时间、时刻等。
并有开放的通信接口或完整的通讯协议，能与紧急报警系统、电子巡更系统联动，报警时，相应防区的闭路电视监控系统摄像机、监视器等设备自动调整，对现场进行及时监视并实时录像。
闭路电视监控系统①摄像部分摄像部分包括:摄像机、镜头、防护罩、安装支架和云台等。
它负责摄取现场景物并将其转换为电信号，经视频电缆将电信号传送到控制中心，通过解调、放大后将电信号转换成图像信号，送到监视器上显示出来。
摄像机摄像机有彩色和黑白二种，一般根据监视对象的环境和要求来选取，其规格可分为1/3”、1/2"、2/3"等，安装方式有固定和带云台二种。
摄像机的主要参数为清晰度和灵敏度，清晰度用水平分辨率来表示，灵敏度则是指摄像机所摄取物体图像的最低照度。
本大楼主要采用1/3”的摄像机。
镜头镜头与摄像机联合使用，对系统的性能影响极大。
当前在CCTV监视系统中，常用的镜头种类有：手动/自动光圈定焦镜头和自动光圈变焦镜头。
本工程将根据实际的环境照度和距离远近来确定镜头的种类。
一般镜头的规格不应小于摄像机的规格。
云台如果一个监视点上所要监视的环境范围较大，则在摄像部分中必须设置云台。
云台的选择通常根据旋转角度和速度来确定，一般参数如下：水平旋转角度：00-3590垂直旋转角度：±900水平旋转速度：30-100/s垂直旋转速度：00-320/s目前一些摄像部分增加了高速摄像系统，云台的水平转速高达2000/s以上，垂直转速高达300/s以上。
解码器解码器的作用是对专用数据电缆接收的来自控制主机的控制码进行解码，放大输出，驱动云台的旋转，以及变焦镜头的变焦与聚焦。
通常，解码器的电压放大输出，对云台的驱动电压为24VAC,对通镜的驱动电压为±7V-±l2VDC。
在选择解码器时，除应考虑解码器与所配套的云台、镜头的技术参数是否匹配外，还要考虑解码器适合的工作环境。
②控制设备CCTV的控制设备系统用于输入输出信号的切换、录像和报警处理等。
CCTV的控制设备一般放置在监控室内，这些设备有:视频矩阵切换主机、视频分配器、视频放大器、视频切换器、多画面分割器、时滞录像机、控制键盘及控制台等。

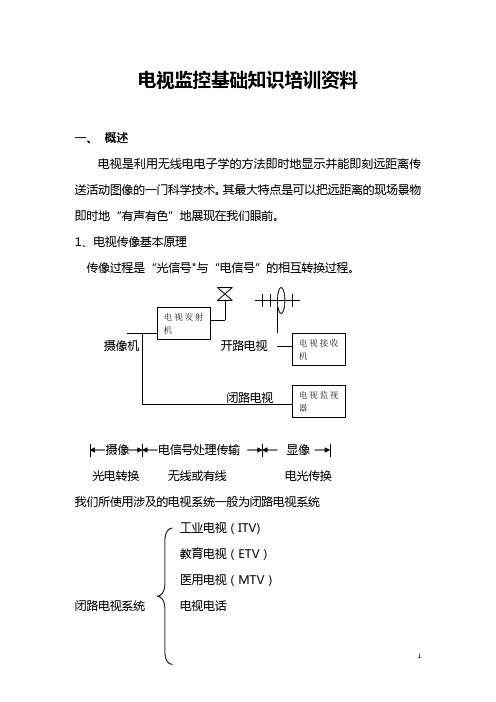

电视监控基础知识培训资料一、概述电视是利用无线电电子学的方法即时地显示并能即刻远距离传送活动图像的一门科学技术。
其最大特点是可以把远距离的现场景物即时地“有声有色”地展现在我们眼前。
1、电视传像基本原理传像过程是“光信号"与“电信号”的相互转换过程。
显像我们所使用涉及的电视系统一般为闭路电视系统工业电视（ITV)教育电视（ETV）医用电视（MTV）闭路电视系统电视电话共用开线电视（CATV）业务用电视监控系统2、电视监控系统组成(三部分）3、电视监控系统的应用应用广泛，对大型活动场所、商业经营单位、金融系统、文物保护单位、工厂、小区、交通要道、油田、森林、库场、宾馆、监狱、看守所、医院等.4、电视监控系统的特点（1）实时性(2）高灵敏性（3)监视空间大（4）便于隐蔽和遥控(5)方便、经济（6)可将非可见光(如红光、紫外、X射线)图像信息转换为可见光信息（7）长期有效性二、前端设备主要包括:电视摄像机、声控头及各种报警探头。
主要任务是获取监控区域的各种信息。
1、摄像机:是能够将活动景物的光信号转变为图像的电信号,是信号源。
（1）分类①图像种类黑白摄像机彩色摄像机普通摄像机〉10Lux②适用照度低照度摄像机0.1～0。
5Lux微光度摄像机10-4Lux照度（Lux)是选择摄像机的一个重要指标.(P273环境照度扫描)。
一般现在生产的低照度摄像机均为黑白摄像机，原因是彩色摄像机对照度要求比黑白摄像机要求高一些。
摄像管摄像机③按摄像器件种类固体摄像器件摄像机CCDCMOS摄像机我们现在使用的摄像机一般为CCD摄像机，具有体积小、重量轻、惰性小、功耗低、寿命长、机械强度高、无畸变、抗烧伤、抗晕光、光谱响应宽、光动态范围大等优点。
CMOS摄像机是新型摄像机,主要是价格低,便于遥控操作,采用数字接口,技术在逐步成熟之中,目前主要用于环境要求不高的情况下，将在以后的摄像机应用中有较大的份额。
可见光电视摄像机④适用光谱范围非可见光电视摄像机<X射线摄像机、红外及紫外〉⑤摄像器件的靶面或成像直径尺寸分：有1/2英寸、1/3英寸、2/3英寸、1英寸、1/4英寸、我们所使用的一般为1/2英寸、1/3英寸为多，1/4英寸也有部分使用。
闭路监视系统操作规程1.引言闭路监视系统是一种能够在一定范围内持续监控并录像的系统，广泛应用于公共场所、交通工具和工业生产等领域。
本文旨在规范闭路监视系统的操作，以确保其正常运行、保障公共安全和隐私保护。
2.系统概述闭路监视系统通常由多个摄像头、录像机、监视器和电缆等组成。
在监视过程中，摄像头将画面发送到录像机，录像机将画面录制下来并存储在硬盘或光盘中，监视器可用于实时监视摄像头画面或回放录像。
3.基本操作规程3.1 启动系统启动闭路监视系统前，先确认系统连接是否正常并检查电源是否打开。
按下录像机电源按钮，系统进入开机自检状态。
当系统正常启动并显示画面后，即可开始使用。
同时，确认摄像头和录像机的录像时间同步并对系统进行时钟校准。
3.2 控制监视范围在开始使用闭路监视系统前，需指定监视范围并在摄像头间进行角度调整。
为确保完整覆盖监视区域，应选择适当的与视野宽度、角度和像素数匹配的摄像头，并根据现场实际情况进行调整。
3.3 开始录像按下录像键或自动进入录像状态时，系统开始录制监视画面。
存储时间取决于录像机的存储容量和录像模式，需遵循相关法律法规要求，并定期对存储媒介进行备份和清理。
3.4 实时监视通过监视器实时显示监视画面，可根据监控需要进行多画面或单画面显示，并可调整亮度、对比度、色彩等参数，以确保画面清晰准确。
同时，应遵循法律法规和社会公德，严禁未经许可对他人隐私进行监视。
3.5 回放录像通过监视器回放录像，可选择指定的存储文件并进行快进、慢放、暂停和截屏等功能。
回放时需注意保护记录数据的存储媒介，避免误删或损坏。
3.6 关闭系统关闭闭路监视系统前，需停止录像和实时监视，按下录像机电源按钮关闭录像机。
除此之外，还需根据需要断开电源或网络连接，确保系统的安全和稳定。
4.注意事项4.1 定期检测和维护为保持闭路监视系统的正常运行，应定期进行检测和维护，包括摄像头的清洁和调整、监视器的测试和校准、录像机的清理和备份等工作。

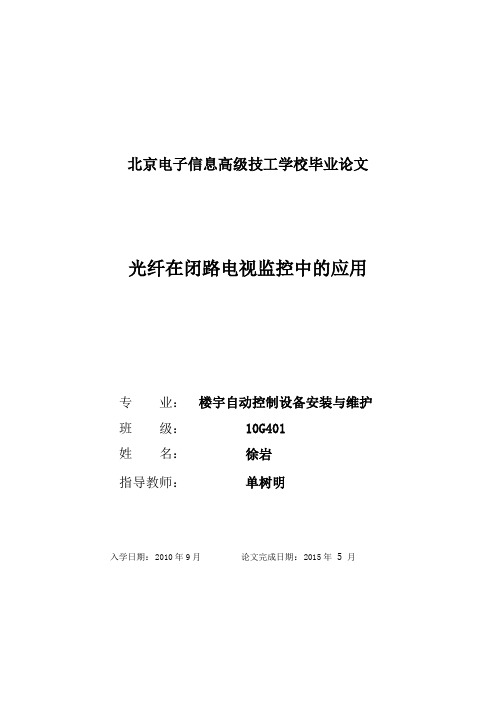

北京电子信息高级技工学校毕业论文光纤在闭路电视监控中的应用专业：楼宇自动控制设备安装与维护班级： 10G401 姓名：徐岩指导教师：单树明入学日期：2010年9月论文完成日期：2015年 5 月目录摘要第一章前言 (2)第二章闭路监控传输概述 (3)2.1 无线传输 (3)2.1.1 网络传输 (3)2.2 有线传输 (3)2.2.1 双绞线传输 (3)2.2.2 同轴电缆传输 (4)2.2.3 光纤传输 (4)2.2.4 光纤的特点 (5)3.1 光纤的设备 (6)3.1.1 光端机 (6)3.1.2 光纤终端盒 (7)3.2 光纤的应用 (7)3.2.1 光纤熔接 (8)3.2.2 主光缆 (8)总结 (9)参考文献 (10)致谢 (11)摘要闭路电视监控系统（CCTV）是安全技术防范体系中一个重要组成部分，是一种先进的、防范能力极强的综合系统，可通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切，可把被监视场所的情况一目了然。
随着光电技术及信息时代的发展，人们对电视监控系统的可靠性和工作效能的要求越来越高。
所谓“工作效能”，指的是系统能将多少台摄像机的画面送到多少台监视器上去，传输距离有多远，能适应多么严苛的工作环境等。
光纤不但能够有效地提升系统的可靠性和工作效能，还具有视频信号失真度小、安全性高等优点。
因此，光纤传输系统已得到越来越普遍的使用，尤其是在传输高质量的视频图像，在本次实训中采用光端机对监控信号的传递，模拟了光信号在闭路电视监控中的传输。
关键词：闭路监控传输光纤熔接第一章前言闭路电视监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况，同时还可以与防盗报警系统等其它安全技术防范体系联动运行，使其防范能力更加强大。
闭路电视监控包括摄像头，传输部分，显示器和控制器。
消防管理工作人员应对火灾场所的闭路监控操作指南火灾是一种常见而严重的灾害，能够带来巨大的人员伤亡和财产损失。
为了更好地应对火灾场所的安全管理工作，闭路监控系统成为了一种十分重要的设备。
本文将为消防管理工作人员提供一份应对火灾场所的闭路监控操作指南，以帮助他们更好地利用闭路监控系统来进行安全管理工作。
一、安装摄像头首先，对于火灾场所的闭路监控操作，关键是要正确地安装摄像头。
在选择安装位置时，应根据火灾场所的具体情况来确定，以确保能够全面覆盖重要区域。
一般来说，应将摄像头安装在入口处、走廊、楼梯口及紧急通道等容易发生火灾的地方。
另外，还应特别关注有价值物品存放区域，避免盲区的存在。
二、保持摄像头清晰度和稳定性为了保证摄像头的运行效果，应定期对摄像头进行清洁和维护。
摄像头镜头表面的灰尘和污渍会降低图像的清晰度，影响监控效果。
同时，还应根据摄像头的使用情况，对其固定装置进行检查和维护，确保其稳定性，防止摄像头因外力而脱落或移位。
三、确保监控系统的正常运行保证监控系统的正常运行是消防管理工作人员的责任之一。
首先，应定期检查监控设备的电源线路和连接线路，确保其完好无损。
其次，需要定期检查设备工作状态，包括摄像头、监控录像机等设备的正常运行情况。
此外，还需要对监控设备进行数据备份，以免数据丢失造成无法追溯的问题。
四、合理利用监控系统的功能闭路监控系统具备许多功能，消防管理工作人员应合理利用这些功能来加强火灾场所的安全管理。
首先，可以设置移动侦测功能，当有异常活动发生时，系统会自动报警及时通知相关人员。
其次，可以利用云存储功能，将监控数据存储在云端，提高数据安全性和可靠性。
另外，还可以设置远程监控功能，通过手机或电脑等设备随时随地查看监控画面，及时发现问题并采取有效措施。
五、密切配合其他工作人员消防管理工作是一个团队协作的过程，在应对火灾场所的闭路监控操作中，消防人员应与其他工作人员密切配合。
当监控系统发现异常活动时，应及时向消防人员报警，并向其他相关人员通报，以便及时组织疏散和灭火工作。
1 目的为了规范消防中控员对闭路电视监控设备的操作，保证监控设备正常运行，并及时发现异常情况，确保大厦安全。
2适用范围适用于上层国际闭路电视监控系统操作的管理。
3职责3.1 安保部消防主管负责监督消防中控员监控操作工作的运行。
3.2 消防中控员负责闭路监控电视监控设备的操作和监控状态的观察。
4工作要求4.1突发或可疑情况监控工作流程:4.2 闭路电视监控观察内容包括：1) 行为异常的人员：扒门、撬门、奔跑、在三个以上办公楼层出现的外来人员、长时间滞留一处的人员、精神失常、衣衫不整、携带大量物品等其他行为可疑人员；2) 突发事件：起火冒烟、抢劫、斗殴、破坏大厦设施、偷窃、断电、跑水、人员伤病、设备故障；3) 电梯桥厢：人员被困，坠梯，突然停车，抢劫，偷窃；4) 大厦外围：交通事故、人员突然聚集、斗殴、抢劫、车辆管理人员发生冲突哦哦 5) 监视装修运料、搬家的运输过程。
4.3 闭路电视监控相关事件的处理方法1）发现着制服的政府工作人员应立即通知大堂保安员进行接待和引导；2）在监控观察中发现4.1中所述事件和情况应用对讲机及时通知相关保安员，重要事件应通注：一般录像按正常时间存放12日，重要录像根据需要刻录成光盘保存。
及时跟踪处理，并做好记录做好《消防监控中心值班记录本》，重要情况上报主管（突发事件启动相关预案）知安保部经理或主管，并在《消防监控中心值班记录本》上做好详细记录。
4.4监视设备的操作主监视器显示有异常情况和上级下达的重点区域的图像显示，包括：重点监视区域包括在大厦和业户有重大活动的区域及发现异常情况和意外事件的区域；按物业公司的要求和经项目总经理同意被指定观察的区域；其它上级下达的指定区域。
4.4.1录像资料的保存：一般情况下按硬盘容量滚动保存约12天，重要资料经安保部经理、主管同意，可另行进行存放和备份或另拷贝刻录成光盘保存。
重要录像资料保存的范围指：刑事、治安事件的现场以及已经确认的刑事、治安案件的线索；或公安机关要求需要保存的录像资料；可能引发、投诉、诉讼、引起较大争议的录像资料；和其它需要长期保存的录像资料。
随着我国智能建筑行业的发展，安保技术在智能建筑中的地位与作用也与日俱增。
闭路监控电视(简称CCTV)系统作为一种安保技术，在星级宾馆、涉外办公楼、银行、政府机关等场所越来越发挥着它的重要作用，包括现在的智能小区亦将CCTV系统作为安保及物业管理的一个重要手段。
为了让CCTV技术在智能建筑中发挥更好的作用，在每项闭路电视监控工程中，如何正确选择摄像机镜头，对于经济指标与技术性能都是十分重要的。
镜头的分类根据民用建筑的应用场合镜头的种类大致可分为1)广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所2)标准镜头：视角在30度左右，一般用于走道及小区周界等场所；3)长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视4)变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；5)针孔镜头：用于隐蔽监控镜头焦距的确定在选择镜头时，有以下五个因素确定镜头标准1）监控现场的大小；2）被摄物体的大小3）物距4）焦距5）CCD靶面尺寸前4点可由现场测量并通过计算来确定镜头的焦距标准，其计算方法如下u 1/3″CCD F=4.8×L/W或F=3.6×L/Hu 1/2″CCD F=6.4×L/W或F=4.8×L/H其中，W为被摄物体的宽度；H为被摄物体的高度；L为镜头到被摄物体间的距离；F 为镜头焦距那么为何在镜头的选用中考虑CCD靶面的尺寸呢?为了从1/3″与1/2″CCD摄像机中获取同样的视角，1/3″CCD摄像机镜头焦距必须缩短；相反如果在1/3″CCD与1/2″CCD摄像机中采用相同焦距的镜头，情况又如何呢?1/3″CCD摄像机视角将比1/2″CCD摄像机明显地减小，同时1/3″CCD摄像机的图像在监视器上将比1/2″CCD的图像放大，产生了使用长焦距镜头的效果。
另外我们在选择镜头时还要注意这样一个原则：即小尺寸靶面的CCD可使用大尺寸靶面CCD摄像机的镜头，反之则不行。
北京电子信息高级技工学校毕业论文光纤在闭路电视监控中的应用专业：楼宇自动控制设备安装与维护班级： 10G401 姓名：徐岩指导教师：单树明入学日期：2010年9月论文完成日期：2015年 5 月目录摘要第一章前言 (2)第二章闭路监控传输概述 (3)2.1 无线传输 (3)2.1.1 网络传输 (3)2.2 有线传输 (3)2.2.1 双绞线传输 (3)2.2.2 同轴电缆传输 (4)2.2.3 光纤传输 (4)2.2.4 光纤的特点 (5)3.1 光纤的设备 (6)3.1.1 光端机 (6)3.1.2 光纤终端盒 (7)3.2 光纤的应用 (7)3.2.1 光纤熔接 (8)3.2.2 主光缆 (8)总结 (9)参考文献 (10)致谢 (11)摘要闭路电视监控系统（CCTV）是安全技术防范体系中一个重要组成部分，是一种先进的、防范能力极强的综合系统，可通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切，可把被监视场所的情况一目了然。
随着光电技术及信息时代的发展，人们对电视监控系统的可靠性和工作效能的要求越来越高。
所谓“工作效能”，指的是系统能将多少台摄像机的画面送到多少台监视器上去，传输距离有多远，能适应多么严苛的工作环境等。
光纤不但能够有效地提升系统的可靠性和工作效能，还具有视频信号失真度小、安全性高等优点。
因此，光纤传输系统已得到越来越普遍的使用，尤其是在传输高质量的视频图像，在本次实训中采用光端机对监控信号的传递，模拟了光信号在闭路电视监控中的传输。
关键词：闭路监控传输光纤熔接第一章前言闭路电视监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况，同时还可以与防盗报警系统等其它安全技术防范体系联动运行，使其防范能力更加强大。
闭路电视监控包括摄像头，传输部分，显示器和控制器。
其中传输部分是闭路电视监控系统中重要的组成部分，根据不同的环境选择正确的传输方式影响着视频信号的传输质量。
第二章闭路监控传输概述闭路电视监控主要包括前端、传输和终端，中间传输部分是闭路电视监控系统的一个重要组成部分，传输的方式分为无线传输和有线传输，传输的作用是将摄像机输出的视频信号馈送到中心机房或其他监视点。
2.1 无线传输是指利用无线技术进行数据传输的一种方式。
无线传输和有线传输是对应的。
2.1.1 网络传输网络传输是解决城域间远距离、点位极其分散的监控传输方式，采用MPEG 音视频压缩格式传输监控信号。
其优点是：采用网络视频服务器作为监控信号上传设备，有Internet网络安装上远程监控软件就可监看和控制。
其缺点是：受网络带宽和速度的限制，只能传输小画面、低画质的图像；每秒只能传输几到十几帧图像，动画效果十分明显并有延时，无法做到实时监控。
2.2有线传输有线传输通常包括双绞线、同轴电缆和光纤。
其中最常用的是同轴电缆和光纤两种。
2.2.1 双绞线传输是解决监控图像1Km内传输，电磁环境复杂场合的解决方式之一，将监控图像信号处理通过平衡对称方式传输。
其优点是：布线简易、成本低廉、抗共模干忧性能强。
其缺点是：只能解决1Km以内监控图像传输，而且一根双绞线只能传输一路图像，不适合应用在大中型监控中；双绞线质地脆弱抗老化能力差，不适于野外传输；双绞线传输高频分量衰减较大，图像颜色会受到很大损失。
图2-1 双绞线2.2.2 同轴电缆传输同轴电缆是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。
最常见的同轴电缆由绝缘材料隔离的铜线导体组成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。
具体结构如图2-2图2-2同轴电缆结构图中心铜线:它起传输信号的作用。
一般都由一根实心铜线做成, 内导体用的铜材质量要求很高，要求铜材应无杂质，表面干净、平整、光滑。
内导体直径应稳定且公差很小。
直径的任一变化都会降低阻抗均匀性和回波损耗，因此应精确控制制造工艺。
绝缘层：由对电波损耗小、工艺性能好的聚乙烯材料制成。
绝缘层的作用主要是使内外导体电气隔离，以保证二者始终同轴线。
塑料封套：一般用聚氯乙烯或聚乙烯塑料做成，它的作用主要是防水，防潮，避免电缆受到摩擦等。
2.2.3 光纤传输常见的有模拟光端机和数字光端机，是解决几十甚至几百公里电视监控传输的最佳解决方式，通过把视频及控制信号转换为光信号在光纤中传输，光熔接及维护需专业技术人员及设备操作处理，维护技术要求高，不易升级扩容。
在本次毕业设计中主要模拟了光纤闭路电视监控中的传输。
系统图如图2-3图2-3 光纤在闭路监控中的系统图2.2.4 光纤的特点1、当长距离的传输时，光纤传输系统的保真度和画面清晰度比电线或电缆传输系统要高得多。
2、光纤不受电磁辐射与雷击等任何电气干扰的影响，并且光纤是绝缘体，它可与高压电气设备或电力线接触，而不会导致任何问题。
3、光纤传输非常安全、很难窃听，并能很容易地发现有没有人正在企图窃听。
4、光纤不会生锈或腐蚀，大部分化学品对玻璃纤维都不会造成不良影响，因此在那些不能使用铜线的地区，可以使用光纤。
直埋式光纤可以埋到各种土壤中，或暴露在腐蚀性的大气中（如室外或化工厂内）。
5、光纤没有起火的危险。
即使在火灾风险非常高的天气中，也不会对设备和设施构成威胁。
6、光纤几乎不受天气条件的影响，因此光缆可以铺设到地面或架设到电线杆上，并且光缆比标准的电气线缆、同轴电缆要结实得多，如使用得法，它能耐受风荷载和冰荷载带来的应力。
7、光纤传送视频信号的损耗小、效率高，并且不需要中继器（放大器），所以设备可靠性高、容易维护，是理想的远距离传输设备。
第三章光纤传输在闭路监控中应用光纤是一种传输介质，是依照光的全反射的原理制造的。
光纤是一种将讯息从一端传送到另一端的媒介，是一条以玻璃或塑胶纤维作为让讯息通过的传输媒介。
通常光纤与光缆两个名词会被混淆。
多数光纤在使用前必须由几层保护结构包覆，包覆后的缆线即被称为光缆。
光纤外层的保护结构可防止周遭环境对光纤的伤害，如水，火，电击等。
光缆分为：光纤、缓冲层及披覆。
光纤和同轴电缆相似，只是没有网状屏蔽层。
在本次毕业设计中模拟了光纤在闭路电视监控中的传输如图3-1。
图3-1光纤在闭路电视监控中的传输系统图3.1 光纤的设备在本次实训中我们使用的是单模8芯光纤，枪型摄像机输出的视频电信号通过光端机（视频发射器）转换成光信号，光信号通过光终端盒的主光缆到光端机（视频接收机），光信号通过视频接收机转换成电信号输入到监视器。
3.1.1 光端机视频光端机就是把1到多路的模拟视频信号通过各种编码转换成光信号通过光纤介质来传输的设备，由于视频信号转换成光信号的过程中会通过模拟转换和数字转换两种技术，所以视频光端机又分为模拟光端机和数字光端机。
光端机原理就是把信号调制到光上，通过光纤进行视频传输。
图3-2数字视频光端机（光发射器）在本次毕业设计中摄像机输出的视频信号输入到发射器，是通过BNC视频接线方式连接的。
这台光端机（如图3-2）作用是把摄像头传来的模拟信号转换成光信号，再从它的光口通过光纤把光信号发射出去。
光纤连接在另一台光端机（接收机）上（如图3-3）。
这另一台光端机一边连接着光纤，另一边也通过BNC 视频接线方式与硬盘录像机相连接。
它的作用是接收从光纤传来的光信号，并把光信号转换回模拟信号传送给硬盘录像机。
这样显示器就能够清晰显示所监控位置的图像了。
光端机不止可以传输视频信号，还能传输音频、电话、网络、和很多种控制信号。
实际上，可以把连接在一起的金属线缆、光端机发射端、光纤、光端机接收端、又金属线缆理解为一整条线缆，光端机只是这条线缆的一部分。
图3-3数字视频光端机（光接收机）3.1.2 光纤终端盒光纤终端盒（如图3-4）是一种连接光缆的器件。
用于光纤的熔接、分支，将光缆引进熔纤盘并熔接，最后封装在内。
盖可翻转，盘可叠加，扩大容量，安装、使用极为方便。
光配线产品，塑料配件。
熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与其它光缆直接对接（直熔）。
熔接盘是对每一根光纤，互相任意连接，配合使用。
熔接盘采用高强度工程塑料注塑成型，阻燃、强度高、抗老化时间长等。
图3-4光纤终端盒3.2 光纤的应用在本次毕业设计中还学习了光纤熔接和光纤盘纤。
3.2.1 光纤熔接用切割刀切开光纤的涂层，用力要适当。
切完的光纤要用棉花清洁，粘少许酒精，夹住已经剥覆的光纤，顺光纤轴向擦拭，用力要适度，然后对裸纤切割，切刀的摆放要平稳，切割时，动作要自然，平稳，勿重，勿轻。
避免断纤、斜角、毛刺及裂痕等不良端面产生，放置光纤将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，按熔接键就可以自动完成熔接，在熔接机显示屏上会显示估算的损耗值。
盘纤先中间后两边，即先将热缩后的套管逐个放置于固定槽中，然后再处理两侧余纤。
优点：有利于保护光纤接点，避免盘纤可能造成的损害。
在光纤预留盘空间小，光纤不易盘绕和固定时，常用此种方法。
以一端开始盘纤，即从一侧的光纤盘起，固定热缩管，然后再处理另一侧余纤。
优点：可根据一侧余纤长度灵活选择效铜管安放位置，方便、快捷，可避免出现急弯、小圈现象，特殊情况的处理，如个别光纤过长或过短时，可将其放在最后单独盘绕;带有特殊光器件时，可将其另盘处理，若与普通光纤共盘时，应将其轻置于普通光纤之上，两者之间加缓冲衬垫，以防挤压造成断纤，且特殊光器件尾纤不可太长。
3.2.2 主光缆光缆是为了满足光学、机械或环境的性能规范而制造的，它是利用置于包覆护套中的一根或多根光纤作为传输媒质并可以单独或成组使用的通信线缆组件。
在毕业设计中使用的是单模8芯光缆如图3-5，采用一用一备的方式模拟了在一路故障的情况下另一路还能继续工作的情况，光缆主要是由光导纤维（细如头发的玻璃丝）和塑料保护套管及塑料外皮构成，光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。
图3-5 主光纤总结本次的毕业设计让我更加的了解了闭路电视监控的结构，从前端、传输到监控的所有设备的组成也都有了详细的了解。
这次的毕业设计主要是光纤在闭路电视监控中的传输，在设计过程中通过老师的帮助让我更深入的了解了，光纤在整个系统中的重要性和如何对光纤的设备进行选择跟配置，当设备参数不正确时该如何进行调整。
参考文献[1] 沈瑞珠等主编.物业智能化管理[M].上海：同济大学出版社，2004，1[2] 马鸿雁等编著.智能住宅小区[M].北京.机械工业出版社，3003.[3] 黄河主编.安防与电视监控系统施工[M]. 北京:中国建筑工业出版社，[4] 陈龙主编.智能小区及智能大楼系统设计[M]. 北京:中国建筑工业出版[5] 程大张主编.住宅小区智能化系统设计与工程实施[M]. 上海：同济大学，[6] 李林﹒智能化系统工程顾问指南﹒第一版﹒南京﹒东南大学出版社，2008[7] 郑宏﹒弱电系统集成﹒第一版﹒北京﹒科学出版社，2005[8] 刘晓胜﹒智能小区与通信技术﹒北京﹒电子工业出版社﹒2004﹒5[9] 成龙﹒智能小区及智能大楼的系统设计﹒北京﹒中国建筑工业出版社﹒[10] 陈一才﹒智能建筑电气设计手册﹒北京﹒中国建材工业出版社﹒1999致谢在本次实训中让我深入的了解了闭路电视监控系统，从前端、传输、控制都有了更详细的认识。
