PCB串扰分析示例PCB串扰分析（PCB Crosstalk Analysis）是在PCB设计过程中对信号之间的串扰进行分析和验证的一项重要工作。
串扰是指在PCB中的不同信号线之间出现的相互干扰或干扰现象，可能导致信号失真、噪音增加以及系统性能下降等问题。
因此，通过串扰分析可以及早发现和解决潜在的问题，确保PCB设计的可靠性和稳定性。
下面以一个实际的示例来介绍PCB串扰分析的过程。
假设我们有一个含有多个信号线的PCB板，其中包括时钟信号、数据信号和电源信号等。
我们首先需要绘制出PCB板的电路图，包括所有的信号线连接。
然后，根据电路图，进行布局布线，将不同的信号线分离开来，避免彼此干扰。

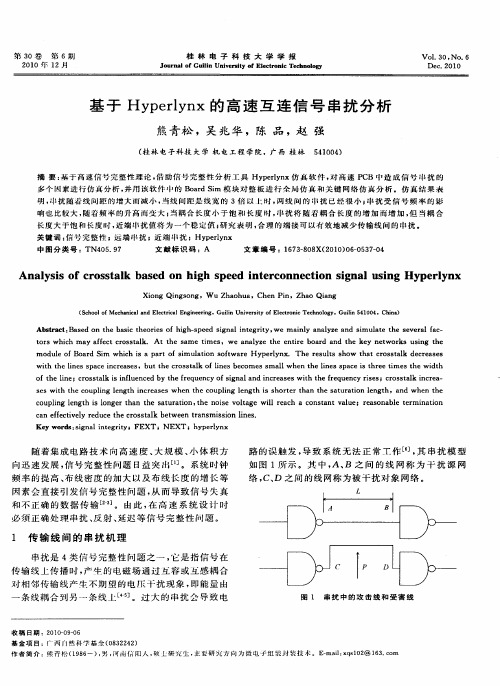

接下来，我们将使用一些专业的PCB设计和串扰分析工具，如Altium Designer、Hyperlynx等，进行串扰分析。
首先，我们需要对每个信号线的电压和电流进行建模和仿真。
通过仿真，我们可以得到每个信号线的传输参数，如内阻、电容等。
然后，我们可以使用传输线建模方法来模拟信号线之间的相互耦合和传输特性。
通过建模，我们可以计算得到信号线之间的耦合系数，即串扰系数。
串扰系数表示当一个信号在一个线上驱动时，在相邻线上引起的干扰程度。
接下来，我们可以使用电磁仿真工具对PCB布局进行模拟和仿真。
通过模拟，我们可以分析并评估不同布局方式下的串扰情况。
在模拟和仿真过程中，我们需要关注以下几个方面：1.信号线距离：信号线之间的距离越小，串扰越大。
因此，我们需要合理规划信号线的布局，保持信号线之间的距离。
2.信号线走向：信号线的走向也会影响串扰的程度。
例如，平行走向的信号线会有更大的串扰效应。
因此，我们可以通过改变信号线的走向来减小串扰。
3.信号线层间距离：在多层PCB板设计中，不同层之间的信号线也会相互干扰。
因此，我们需要考虑层间距离的设置，以减小层间串扰。
此外，我们还可以采取一些额外的措施，如使用地平面层、屏蔽罩等，来降低串扰的影响。
集成电路互连线串扰的模型与分析李朝辉【摘要】针对集成电路中互连线之间的串扰问题,建立了一个基于电阻和电容的串扰分析模型,给出了干扰信号为线性倾斜信号时串扰的时域响应公式,并得出了串扰峰值的估算公式,明确了干扰信号上升沿对串扰的影响.利用该公式,能对全局互连性能的影响做出正确的估计,在互连布局前预先进行路由规划和资源选择.【期刊名称】《现代电子技术》【年(卷),期】2007(030)020【总页数】3页(P163-164,167)【关键词】集成电路;串扰;RC电路模型;峰值估计【作者】李朝辉【作者单位】燕山大学,信息科学与工程学院,河北,秦皇岛,066004【正文语种】中文【中图分类】TN47随着集成电路工艺水平的发展和芯片工作速度的不断提高，高速度、高集成度、低功耗和大芯片面积已成为当今集成电路的主要特点，这也使互连线之间的串扰逐渐成为决定电路性能的一个重要因素[1,2]。
串扰是指系统内部相邻两个电路之间的耦合干扰，由互连线间的耦合电容和耦合电感引起，他的影响主要体现在2个方面：一个是串扰噪声；一个是串扰延时。
他们已成为集成电路信号失真和逻辑错误的主要原因之一，本文主要关注串扰噪声。
另外，由于相邻互连线对较远线的屏蔽效应，只需考虑相邻互连线之间的串扰。
在电路分析中，通常忽略电感效应的影响[3]，互连网络一般可以等效为RC电路来分析。
本文在介绍耦合互连线的简化模型的基础上，建立了一个有效的串扰估计模型，给出了传输函数的三阶S域系数表达式，并由此推导出干扰信号为线性倾斜信号时受害线上串扰输出的时域表达式，并得出串扰峰值的估计公式。
1 串扰模型图1是一个耦合互连线的简化模型，可分为3部分，分别是驱动级的等效电路、耦合互连线的等效电路和负载的等效电路[4]。
这里对COMS电路器件做了线性假设，侵略线(Aggressor)的驱动部分等效为信号源和输出电阻的串联，受害线(Victim)的驱动部分等效为一个接地的电阻，而负载均等效为电容来处理。
非理想互连的传输线模型及串扰分析第４期丁同浩等：非理想互连的传输线模型及串扰分析６９５１开槽对信号的影响在电路中，电流总是流经阻抗最小的路径，当信号频率处于百兆赫甚至更高频率时，阻抗表现为感性，为使信号感受的阻抗最小，信号返回电流总是紧挨着传输线流回源端．如图１（ａ）所示，当传输线跨过开槽，为使回路阻抗最小，信号返回电流将沿着开槽边缘流回源端，增加了如式（１）所示的开槽电感［１０－１１］，Ｄ为传输线与槽端的距离，Ⅳ为传输线宽度．如图１（ｂ）所示，理想信号由跨过开槽的传输线传送到接收端，增加的额外电感滤除了信号的一部分高频分量，减缓了边沿变化率，使输出信号曲线变得平滑．Ｌｍ≈５Ｄｌｎ（Ｄ／ｗ）（１）（ａ）传输线跨过开槽时间／ｎｓ（ｂ）输入输出信号图１传输线跨过开槽示意图与驱动端争接收端的输入输出信号由式（１）可知，减小传输线与开槽边缘的距离可以减小开槽电感，从而减小开槽对信号波形的影响，并且开槽宽度几乎不影响传输线的回路电感．使用ＡｎｓｏｆｔＨＦＳＳ提取的开槽平面电流分布如图２所示．为减小回路阻抗，平面上电流沿着开槽的边缘流回源端，频率越高，开槽边缘的电流密度越大，因此当两条高频传输线同时跨过开槽时，两条传输线的返回电流将流经开槽返回源端，大量的返回电流在开槽边缘产生强耦合，一条传输线的能量通过开槽传送到另一条传输线上，此时即使传输线间距达到６倍线图２传输线跨过开槽平面的返回电流分布图宽，产生的耦合依然很大，导致传输线产生严重的串扰噪声．２非理想返回路径串扰的传输矩阵模型传输线的传输矩阵级联模型如图３所示，通过在开槽位置使用开槽集总模型对非理想返回路径传输线建模，引入了非理想返回路径对传输线耦合串扰噪声的影响．在传输矩阵级联模型的基础上，给出了信号串扰的传输函数，并且利用有理数近似拟合写出串扰的时域表达式．为了简化推导过程，假设两传输线对称的位于开槽两边，因此两传输线的等效单位长度电阻、电感和电容分别为ｒ，ｌ，Ｃ，互感和互容为１。
