十里尚堤南苑2栋住宅楼-桩基检测方案 2015-12-14

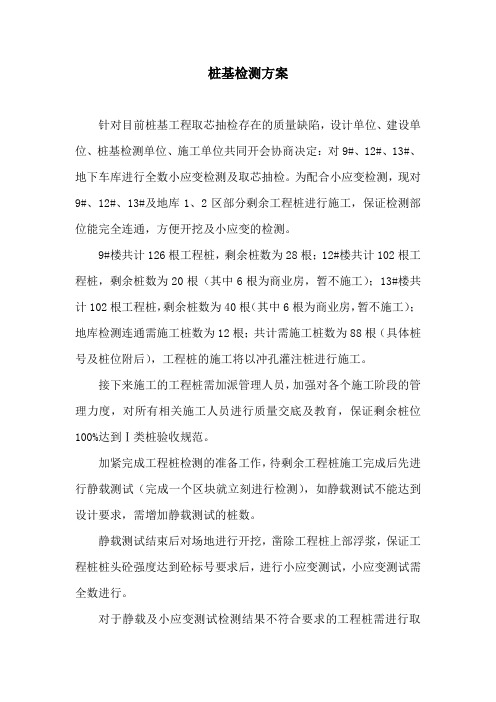

桩基检测方案
针对目前桩基工程取芯抽检存在的质量缺陷，设计单位、建设单位、桩基检测单位、施工单位共同开会协商决定：对9#、12#、13#、地下车库进行全数小应变检测及取芯抽检。

为配合小应变检测，现对9#、12#、13#及地库1、2区部分剩余工程桩进行施工，保证检测部位能完全连通，方便开挖及小应变的检测。

9#楼共计126根工程桩，剩余桩数为28根；12#楼共计102根工程桩，剩余桩数为20根（其中6根为商业房，暂不施工）；13#楼共计102根工程桩，剩余桩数为40根（其中6根为商业房，暂不施工）；地库检测连通需施工桩数为12根；共计需施工桩数为88根（具体桩号及桩位附后），工程桩的施工将以冲孔灌注桩进行施工。

接下来施工的工程桩需加派管理人员，加强对各个施工阶段的管理力度，对所有相关施工人员进行质量交底及教育，保证剩余桩位100%达到Ⅰ类桩验收规范。

加紧完成工程桩检测的准备工作，待剩余工程桩施工完成后先进行静载测试（完成一个区块就立刻进行检测），如静载测试不能达到设计要求，需增加静载测试的桩数。

静载测试结束后对场地进行开挖，凿除工程桩上部浮浆，保证工程桩桩头砼强度达到砼标号要求后，进行小应变测试，小应变测试需全数进行。

对于静载及小应变测试检测结果不符合要求的工程桩需进行取
芯检测。

附件：
1、剩余需施工工程桩汇总表
2、需施工工程桩桩位图
3、与会协商人员签到单
签字盖章：
设计单位：
建设单位：
桩基检测单位：
施工单位：。

桩基检测施工方案
一、前言
随着建筑行业的发展，桩基作为建筑物的基础结构变得愈发重要。

因此，桩基
的施工和检测显得尤为关键。

本文将介绍桩基检测的施工方案，以确保工程质量和安全。

二、桩基检测的重要性
桩基是建筑物支撑的重要部分，它的质量直接影响到建筑物的稳定性和安全性。

因此，对桩基进行有效的检测至关重要，可以发现潜在的质量问题，及早排除安全隐患。

三、桩基检测的施工方案
1. 前期准备工作
在进行桩基检测之前，需要做好以下准备工作： - 完善的检测计划和方案 - 准
确的检测仪器和设备 - 确保环境安全和通风 - 做好相关人员的培训和安全防护工作
2. 检测方法
桩基检测常用的方法包括： - 静载试验 - 动力观测法 - 声波检测 - 电阻率测试 -
检测孔隙水压力
3. 检测流程
桩基检测的一般流程如下： - 安放检测仪器 - 进行数据采集 - 分析数据 - 制定检
测报告
四、桩基检测的注意事项
1. 安全第一
在进行桩基检测时，要时刻注重安全，确保操作人员和设备的安全。

2. 仪器设备的维护
定期对检测仪器和设备进行检查和维护，确保其正常运行。

3. 数据分析的准确性
对检测数据进行准确分析，及时发现问题并采取相应措施。

五、结论
桩基检测施工方案对保障建筑物的安全和质量至关重要。

只有在严格按照检测方案进行操作的前提下，才能确保桩基的质量和安全。

希望本文介绍的桩基检测施工方案能够为相关领域的人士提供参考，确保建筑工程的安全和稳定。

桩基取芯检测方案
桩基取芯检测方案？以下带来关于桩基取芯检测方案，相关内容供以参考。

一、桩基取芯检测方案取芯法的应用
1、从混凝土结构中钻取芯样，以测定普通混凝土的强度
2、检测现浇孔、人工挖孔）混凝土灌注桩成孔质量：桩身混凝土质量，桩底沉渣，桩端持力层，桩长
3、在非破损检测中用作修正、验证，甚至仲裁
4、其他应用，如：受冻层深度检测；裂缝深度检测；缺陷探测
二、桩基取芯检测方案取芯位置要点
1、受力较大的部位，安全度不足的构件截面不能取芯；构件的接头和构件的边缘，混凝土的应力复杂，不宜取芯，适宜在构件的中部取芯相同条件的构件，一般选取在基础、墙、柱上取芯，尽可能不在梁上取芯
2、借助磁感仪避开结构的钢筋，尤其是主筋，避开预埋件或管线，
3、选取混凝土强度质量具有代表性的部位
4、用于非破损法修正时，应在非破损测试区或接近非破损测试区
三、桩基取芯检测方案取芯数量要点：
1、按单个构件检测时：每个构件数量不少于3 个，较小构件，
不少于2 个
2、构件的局部区域检测时：根据构件情况，确定芯样的位置、数量、深度
3、大型基础或大面积墙体：分成若干区域
4、桩身混凝土芯样：每孔2-3 组，每组加工为3 个试件
四、桩基取芯检测方案取芯操作要点
1、底座调平
2、设备固定
3、种固定方式：顶杆支撑、配重固定、膨胀螺栓、真空吸附
4、开始缓慢，遇钢筋缓慢，随时紧固螺栓
5、保证过程中的水冷却
6、达到要求深度后，要将钻头提升到一定高度后方可停机，钻头离开芯样后方可停水
7、保证相应的安全措施关键是：保护机器、保护芯样、保护人
以上是下面为建筑人士收集整理的关于“桩基取芯检测方案”等建筑相关的知识可以登入建设通进行查询。

桩基检测方案一、项目背景我们这个项目位于繁华的都市中心，高楼林立，交通繁忙。

桩基工程是建筑的基础，其质量直接关系到整个项目的安全性和稳定性。

所以，我们必须对桩基进行全面的检测，确保万无一失。

二、检测目的1.检验桩基施工质量，确保桩基承载力和稳定性满足设计要求。

2.评估桩基施工过程中可能存在的隐患，及时采取措施予以整改。

3.为项目验收提供客观、公正、权威的检测数据。

三、检测内容1.桩基完整性检测：通过低应变法、高应变法等手段，检测桩身完整性，判断桩身是否存在缺陷。

2.桩基承载力检测：采用静载试验、动力触探等方法，评估桩基承载力是否满足设计要求。

3.桩基沉降观测：通过水准仪、全站仪等设备，监测桩基沉降情况，判断沉降是否在允许范围内。

四、检测方法及流程1.准备阶段：收集项目资料，了解工程概况，制定检测方案，确定检测方法和流程。

2.实施阶段：a.桩基完整性检测：采用低应变法和高应变法，对桩基进行逐根检测，记录数据。

b.桩基承载力检测：选择具有代表性的桩基进行静载试验，同时进行动力触探，评估承载力。

c.桩基沉降观测：在桩基施工期间，定期进行沉降观测，记录数据。

3.数据分析阶段：整理检测数据，进行统计分析，评估桩基质量。

五、检测设备1.低应变检测仪：用于检测桩身完整性，具有操作简便、数据准确等优点。

2.高应变检测仪：用于检测桩基承载力，具有检测速度快、精度高等特点。

3.静载试验装置：用于进行静载试验，评估桩基承载力。

4.动力触探仪：用于进行动力触探，评估桩基承载力。

5.水准仪、全站仪：用于进行桩基沉降观测。

六、人员配置1.检测工程师：负责检测方案的制定、实施和数据分析，具备丰富的桩基检测经验。

2.技术员：协助检测工程师进行现场检测，负责设备操作和数据记录。

3.质量监督员：对检测过程进行监督，确保检测质量。

七、检测进度安排1.准备阶段：3天2.实施阶段：15天3.数据分析阶段：5天4.检测报告阶段：3天总进度：26天八、注意事项1.检测过程中，严格遵守操作规程，确保检测数据准确可靠。

检测工作建议书1、项目概况2、设计标准3、检测机构设置本次检测项目由项目负责人（1人）、技术负责人（1人）、现场检测工程师（3人）、安全人员（1人）、检测人员（3人）共9人组成，检测组织机构框架图见图1所示。

图1 检测组织机构框图4、检测人员安排桩基现场检测，要按照检测计划认真组织实施，并且与其他施工环节紧密配合，不能因为检测中断正常的施工。

各声测管位置应该准确可靠，并且不能堵塞，不得人为破坏。

检测过程中，按照技术专长，分成两个检测小组，分别负责不同标段的检测、分析和检测数据的反馈。

项目负责人：负责本标段检测工程的组织领导、检查指导及协调保障工作，指导、审定实施性检测方案，解决检测中存在的问题；听取业主单位和监理单位和施工单位的意见，及时进行整改，组织安全、质量检查，及时与业主沟通，确保检测顺利进行，出色地完成本标段检测任务。

技术负责人：负责项目中所有技术问题，对项目实施过程中出现的技术难题进行分析、解决，必要时组织专家进行会诊，审核整个项目的检测报告。

检测组组长：负责该检测组工作事务，合理安排工作进度，安排检测员和辅助人员完成工作，确保工作的顺利进行；负责检测报告的撰写。

检测员：负责检测工作的具体实施工作。

数据处理人员：负责处理现场采集的桩基检测数据。

安全负责人：负责整个项目的安全，以及检测过程中的道路保畅工作，与地方政府及交通主管部门协调，必要时进行交通临时管制。

辅助人员：协助检测员完成检测工作，保障后勤供应及其他相关事项。

5、检测工作计划项目启动、项目进度将与合同段各桩基施工同步；根据项目进度和工程实际情况，控制桩基检测进度。

具体桩基检测管理见下示意图：图2 桩基检测管理示意图我单位工地桩基检测小组在接到桩基检测申请后，24小时内必须进驻工地实施检测，在工期非常紧急的情况下，24小时待命，晚上可以加班进行检测；检测结束后，24小时内把临时检测结果以桩检临时通知单的形式（加盖公章）上报上级主管部门。

B栋主楼及裙房桩基检测方案一、检测目的1.确定桩基的设计承载力是否满足建筑物的需求。

2.发现桩基存在的任何缺陷或损坏情况。

3.提供桩基加固或修复建议，确保建筑物的安全性和稳定性。

二、检测内容1.桩基的形式和布置：检测桩基的类型、数量、直径和布置情况。

2.桩基的整体状况：检测桩基的变形情况、表面损坏情况和周围土体稳定性。

3.桩基的承载力：通过非破坏性试验和静载试验等方法评估桩基的承载力。

4.桩帽和连接部分：检测桩帽和桩基连接部分的破损情况和承载能力。

5.桩基混凝土质量：检测桩基混凝土的强度和密实性。

6.桩基的周围土体性质：分析桩基周围土体的承载性质和稳定性。

三、检测方法1.钻孔检测：通过钻孔获取桩基的截面图像和土层情况。

2.静载试验：在桩顶施加静载荷，监测桩基的变形和承载性能。

3.超声波检测：利用超声波波速变化评估桩基的质量和破损情况。

4.钢筋探伤：对桩基混凝土中的钢筋进行探伤，检测钢筋的数量和破损情况。

5.非破坏性试验：通过电阻法、超声波检测等方法评估桩基混凝土的强度和密实性。

四、检测报告1.检测目的和范围：说明检测的目的和内容。

2.检测方法和结果：详细介绍采用的检测方法和具体结果。

3.桩基评价：对桩基的承载力和稳定性进行评价，提出建议。

4.桩基维护和加固建议：根据检测结果提出桩基的维护和加固建议。

5.桩基检测数据：提供桩基检测的原始数据和分析结果。

综上所述，对B栋主楼及裙房桩基的检测是保障建筑物安全运行的重要环节。

通过科学合理的检测方案和方法，可以全面评估桩基的承载能力和稳定性，为建筑物的维护和使用提供可靠的技术支持。

同时，检测报告的出具也是确保建筑物安全的重要依据，应当得到相关部门和业主的认可和重视。

桩基检测方案一、背景介绍桩基是建筑工程中常用的基础形式之一，其质量直接影响着建筑物的安全性和稳定性。

为了确保桩基质量，需要进行桩基检测，以评估桩基的承载能力和稳定性。

本文将介绍桩基检测的方案，包括检测方法、仪器设备和数据分析等。

二、检测方法1. 静载试验：通过在桩顶施加静载荷，测量桩身的沉降和应变，来评估桩基的承载能力和变形性能。

2. 动力触探：利用动力锤或振动器在桩顶施加冲击或振动力，通过触探器测量桩身的反射波形，来评估桩基的桩身质量和桩端的承载能力。

3. 声波检测：利用超声波或地震波在桩体中传播的速度和衰减特性，来评估桩体的质量和桩端的承载能力。

三、仪器设备1. 静载试验仪：包括静载试验机、沉降计、应变计等。

2. 动力触探仪：包括动力锤或振动器、触探器、数据采集系统等。

3. 声波检测仪：包括超声波发射器、接收器、数据分析软件等。

四、数据采集与分析1. 静载试验数据：记录施加的荷载大小、沉降量和应变数据。

通过绘制荷载-沉降曲线和应变-沉降曲线，来评估桩基的承载能力和变形性能。

2. 动力触探数据：记录冲击或振动力的大小和触探器接收到的波形数据。

通过分析波形特征，如反射波形的振幅和频率，来评估桩基的质量和承载能力。

3. 声波检测数据：记录超声波或地震波在桩体中传播的速度和衰减特性。

通过分析传播速度和衰减特性的变化，来评估桩体的质量和桩端的承载能力。

五、检测报告根据采集的数据，编制桩基检测报告，包括以下内容：1. 检测目的和方法：说明进行桩基检测的目的和采用的检测方法。

2. 检测结果：总结桩基的承载能力、变形性能、质量和桩端的承载能力等评估结果。

3. 数据分析：详细分析采集的数据，包括绘制荷载-沉降曲线、应变-沉降曲线和波形分析等。

4. 结论与建议：根据数据分析结果，给出桩基的评估结论和相应的建议，如是否需要加固、重新设计或更换桩基等。

六、安全注意事项在进行桩基检测时，需要注意以下安全事项：1. 检测人员应具备相关的专业知识和技能，严格按照操作规程进行操作。

桩基检测实验方案一.高应变实验准备工作1.为确保试验时锤击力的正常传递和提高工作效率，应先凿掉桩顶部的破碎层和软弱混凝土，试验前应先做桩头桩头，具体做法如下图：2‹ffi6Λ三注：桩头的混凝土强度等级比桩身的混凝土强度等级高一级，待桩头的混凝土强度达到试验要求后方可进行试验。

2、桩头顶面应水平、平整，桩头中轴线与桩身中轴线应重合，桩头截面积应与原桩身截面积相同，桩头主筋应全部直通至桩顶混凝土保护层之下，各主筋应在同一高度上。

3、桩头应高出桩周土2~3倍桩径，桩周1.2m以内应平整夯实；4、桩身强度达到设计要求。

5、开挖坑尺寸为宽X长X深二桩径χl20OmmX2倍桩径（深度为距桩顶）的两个相对的坑。

砌筑工作平台：在桩对称的两边砌平台，另两边挖坑，平台顶面宜在距桩顶顶±60Omm范围内，两平台应水平且互相平行。

6、试桩场地应平整、稳固适合吊车及平板车的出入；根据导向架和重锤的重量配备相应吨位的吊车。

二■低应变实验准备1.凿去桩顶浮浆或松散、破损部分，露出坚硬的混凝土表面。

2、桩顶表面应平整干净且无积水。

3、在桩顶表面打磨出平整光滑的检测面（检测面约为：IoCm~15cm）,面内不得有气孔及松动区域，并保持检测面的干燥。

4、测试时桩头不得与混凝土承台或垫层相连，而将其与桩侧断开。

5、准备传感器耦和剂（黄油或建筑胶等）三、超声波实验准备1.检测前应检查声波管是够畅通，管口高出桩顶100mm;若不畅通，必须设法弄通；2、检测前就进行孔内清洗,管内应注满清水,且保持畅通；四、低应变反射波法检测1.基本流程低应变检测一般首先进行，以了解试验前桩身的完整性。

进行低应变试验前通知委托方或现场监理工程师，经批准后进场进行试3佥，操作步骤参考如下：⑴传感器安装面预处理；⑵安装传感器；⑶调整仪器进入接受状态；⑷检查信号、存储信号；⑸重复观测确定信号一致性；⑹改变锤击位置及接受位置，重新观测；⑺对异常桩重点对待。

桩基检测试验方案桩基检测试验方案一、工程概况：本工程的桩基测试内容包括单桩竖向抗压静载测试、单桩竖向抗拔静载测试、低应变动测、高应变动测、声波透射法及桩身桩底位移检测、桩身轴力、桩侧侧摩阻力检测等：二、检测方案编制说明：1、检测数量、方法：《中国2010上海世博会公共活动中心工程》及本工程的桩基施工说明、桩位平面图及抗压桩抗拔桩详图。

《建筑基桩检测技术规范》（JGJ106-2003）《地基基础设计规范》（ DGJ08-11-1999 ）三、现场要求：（1）一般要求：现场场地平整，道路通畅，便于吊、卡车进出场及起吊设备；提供220V和380V交流电用以照明和设备用电。

临时用房一间（2）试桩期间，试桩静载设备2倍桩长范围内不得有重型机械或将产生振动设备的作业，确保检测数据的正确和检测工作的正常进行。

（3）低应变检测前须将每工程桩全部开挖且将桩顶处理后进行。

（4）工程桩高应变检测应将需检测的试桩按本方案的要求进行加固处理。

四、检测时间：抗压静载检测速度为4天/ 组（包括设备安装及检测）；抗拔检测检测速度为2天 /组（包括设备安装及检测）低应变动测、高应变动测、成孔检测、声波透射检测待测试条件具备。

检测时间由委托单位提前一天通知。

一般在一天即可完成现场检测工作。

桩身、桩底位移检测及桩身轴力、测摩阻力检测在静载试验进行时同时检测。

五、测试成果及期限1、静载确定实测单桩竖向抗压（拔）极限承载力。

提供单桩竖向抗压（拔）静载荷试验的Q—s曲线和s—lgt曲线以及成果汇总表。

2、低应变所测桩桩身完整性曲线和判断及缺陷描述。

3、试成孔检测提供连续12小时的孔径、、孔深、垂直度、及沉渣厚度的检测数据以判定孔壁稳定性能，评价施工机械和工艺是否满足灌注桩成桩的质量要求。

4、成孔检测提供孔径、、孔深、垂直度、及沉渣厚度的检测数据。

5、高应变检测提供抗压桩的实测承载力及桩身完整性。

6、声波透射法检测提供桩身完整性并判定桩身缺陷程度并确定其位置。

桩基检测方案桩基检测方案？以下带来关于桩基检测方案，具体内容供以参考。

1、基桩反射波法检测执行广东省标准《建筑地基基础检测规范》。

试验目的：普查桩身结构完整性，判定桩身结构完整性质量等级。

为静载试验、高应变动力试验、钻孔抽芯试验等确定桩位提供依据。

检测方法：检测前凿去桩顶浮浆、松散或破损部分，漏出坚硬的混凝土表面，在桩顶均布四个检测点，用手砂轮将桩顶混凝土打磨平整，平面与基桩轴线基本垂直，检测时保证打磨区域干净无积水。

检测人员用动测仪和小锤进行检测。

2、钻芯检测法执行广东省标准《建筑地基基础检测规范》，其检测按下列规定进行：钻取芯样应采用液压操纵的钻机，设备额定最高转速不低于790转/分，转速调节范围不少于4档，额定配用压力不低于1.5MPa。

采用直径101mm金刚钻头钻取。

回次初转速宜为100r/min，正常钻进时可以采用高速转速。

当单孔的混凝土芯样长度小余10m时，每孔截取2组芯样；当其长度为10～30m时，每孔截取3组芯样；当其长度大于30m时，每孔截取芯样不少于4组。

上部芯样位置距桩顶设计标高不宜大于1倍桩径或2m，下部芯样位置距离桩底不宜大于1倍桩径或2m，中间芯样等距离截取。

混凝土芯样试件制作完毕可立即进行抗压强度试验，岩石芯样试件应在清水中浸泡不少于12h后进行试验。

当缺陷位置能取样试验时，必须取样进行混凝土抗压试验，持力层取材应靠近桩底部。

桩端持力层岩土分类参照《岩土工程勘察规范》或《公路桥涵地基与基础设计规范》或广东省标准《建筑地基基础设计规范》。

沉渣厚度的判别标准按设计施工图要求并参照《地基与基础工程施工及验收规范》和《城市桥梁工程施工与质量验收规范》。

对桩底持力层的钻探，每桩应不少于1孔且钻探深度不小于设计要求值；当无设计要求值时；应执行《公路桥涵地基与基础设计规范》及广东省标准《建筑地基基础检测规范》的有关规定，一般应不小于3倍桩径且不小于3 m。

各种桩径的桩其每桩钻孔数分别规定为：小于1．2m的钻1孔，1．2～1．6m的钻2孔，大于l.6m的钻3孔。
