多功能爬架简介

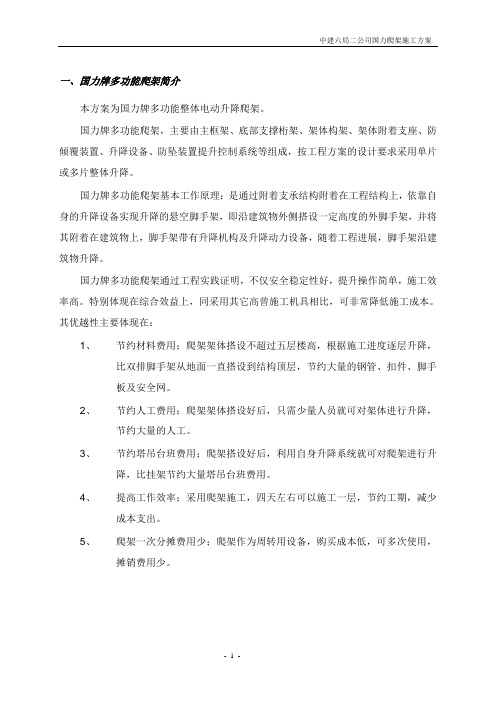

一、国力牌多功能爬架简介本方案为国力牌多功能整体电动升降爬架。

国力牌多功能爬架，主要由主框架、底部支撑桁架、架体构架、架体附着支座、防倾覆装置、升降设备、防坠装置提升控制系统等组成，按工程方案的设计要求采用单片或多片整体升降。

国力牌多功能爬架基本工作原理：是通过附着支承结构附着在工程结构上，依靠自身的升降设备实现升降的悬空脚手架，即沿建筑物外侧搭设一定高度的外脚手架，并将其附着在建筑物上，脚手架带有升降机构及升降动力设备，随着工程进展，脚手架沿建筑物升降。

国力牌多功能爬架通过工程实践证明，不仅安全稳定性好，提升操作简单，施工效率高。

特别体现在综合效益上，同采用其它高曾施工机具相比，可非常降低施工成本。

其优越性主要体现在：1、节约材料费用；爬架架体搭设不超过五层楼高，根据施工进度逐层升降，比双排脚手架从地面一直搭设到结构顶层，节约大量的钢管、扣件、脚手板及安全网。

2、节约人工费用；爬架架体搭设好后，只需少量人员就可对架体进行升降，节约大量的人工。

3、节约塔吊台班费用；爬架搭设好后，利用自身升降系统就可对爬架进行升降，比挂架节约大量塔吊台班费用。

4、提高工作效率；采用爬架施工，四天左右可以施工一层，节约工期，减少成本支出。

5、爬架一次分摊费用少；爬架作为周转用设备，购买成本低，可多次使用，摊销费用少。

二、工程概况三、爬架设计方案依据工程设计图纸、建设部建建〔2000〕230号文件《建筑施工附着升降脚手架管理暂行规定》的通知、JGJ59—99《建筑施工安全检查标准》等编制。

1) 平面设计a. 根椐工程结构情况，爬架采取整体电动升降，共布置个升降机位90个，各分2个升降单元。

b. 提升吊点的平、立面位置详见附图：爬架平面布置图、爬架立面图，施工时按图纸设计设置预留孔。

2) 立面设计a. 本工程从第一标准层底部搭设安装平台，搭设底部桁架，开始安装主框架下节及中节，调试架体并根据主框架中心线，预留螺栓孔或预埋件。

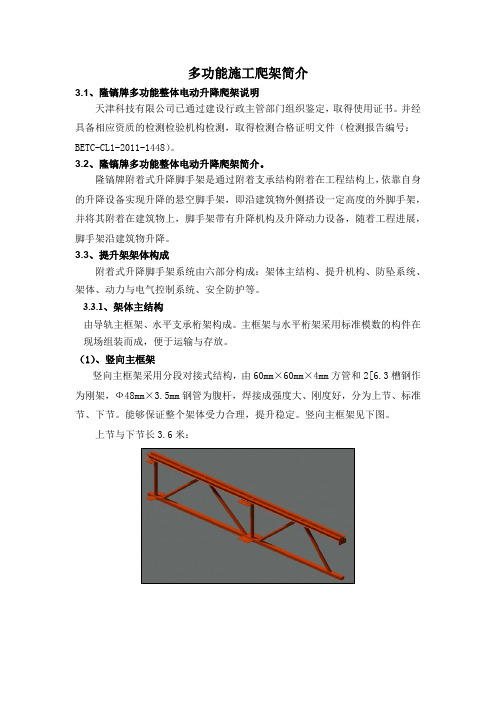

多功能施工爬架简介3.1、隆镐牌多功能整体电动升降爬架说明天津科技有限公司已通过建设行政主管部门组织鉴定，取得使用证书。

并经具备相应资质的检测检验机构检测，取得检测合格证明文件（检测报告编号：BETC-CL1-2011-1448）。

3.2、隆镐牌多功能整体电动升降爬架简介。

隆镐牌附着式升降脚手架是通过附着支承结构附着在工程结构上，依靠自身的升降设备实现升降的悬空脚手架，即沿建筑物外侧搭设一定高度的外脚手架，并将其附着在建筑物上，脚手架带有升降机构及升降动力设备，随着工程进展，脚手架沿建筑物升降。

3.3、提升架架体构成附着式升降脚手架系统由六部分构成：架体主结构、提升机构、防坠系统、架体、动力与电气控制系统、安全防护等。

3.3.1、架体主结构由导轨主框架、水平支承桁架构成。

主框架与水平桁架采用标准模数的构件在现场组装而成，便于运输与存放。

（1）、竖向主框架竖向主框架采用分段对接式结构，由60mm×60mm×4mm方管和2[6.3槽钢作为刚架，Ф48mm×3.5mm钢管为腹杆，焊接成强度大、刚度好，分为上节、标准节、下节。

能够保证整个架体受力合理，提升稳定。

竖向主框架见下图。

上节与下节长3.6米：主框架下节主框架上节主框架标准节（标准节长5.64米）各主框架节之间采用5根M20螺栓连接：主框架对接前效果图主框架对接后安装图主框架对接透视效果双槽钢在作为刚架的同时还架体的导轨，之间采用直径30mm的圆钢每450mm 一道与槽钢腹板焊接，在加强架体整体刚度的同时还可作为架体调节顶承的支撑点，有效将架体荷载传递至附着支撑结构上。

槽钢腹板上每各450mm设置有直径32的圆孔作为与附着支撑结构固定销使用，主框架通过设在建筑物上的附着支撑装置，将荷载传给建筑物。

D32销孔D30圆钢（2）、底部支承框架底部桁架连接杆隆镐牌附着式升降脚手架底部桁架采用节点立杆与水平连接杆用M16螺栓连接成空间桁架，所有节点铰接设计确保力的轴心汇聚，所有节点杆与连接杆均采用D48×3.5钢管焊接组成，连接耳板规格为-6钢板，拼装后与主框架下节连接固定组成架体，并将上部架体荷载通过底部桁架传递至主框架，再由主框架传递给附着装置，最终传递给建筑结构。

浅析高层建筑新型升降式外架及双功能外爬架摘要：现如今，城市中高层建筑迅速崛起，虽然解决城市土地资源短缺的情况，但对其施工难度较大，危险系数较高，对于资金、人力、物力等需求较为严格。

在此背景之下，新型升降式外架与双功能外爬架的出现，很好解决了传统工程施工中所存在的诸多问题，科学有效应用这两类设备，不仅能提升施工质量与效率，而且对企业经济效益与社会效益的增长都具有推动作用。

关键词：高层建筑；新型升降式外架；双功能外爬架引言近年来，高层建筑层出不穷，这类建筑的出现，解决城市土地资源短缺的情况，但因其楼层较高，对其开展施工建设期间，施工单位如若使用传统施工方式，在结合传统施工材料与设备的方式，很难保证高层建筑能够顺利建设起来之外，而且无法满足高层建筑的发展需求，无法保证高程建筑质量优质性，以及建筑安全性。

对此，施工单位在当前科学技术快速发展的背景之下，应科学引进现代化技术，对高层建筑开展施工建设期间，其中包含新型升降式外架，以及双功能外爬架等，科学运用这类设备，能够有效提升工程施工建设期间安全性与稳定性，所以需要施工单位加强对其的重视度，并科学运用到工程之中，以保证工程质量的同时，确保工程施工顺利且安全完工。

1高层建筑的新型升降式外架1.1新型升降式外架的优势新型升降式外架跟传统建筑工程设备相比，新型升降式外架所具备的优点更为明显，其中包含安装操作简单便捷，无需特意选择特定安装场地，而且安装与传出都秩序以此，材料进出较少等，具有诸多优点，对其安装期间，所选择安装场地，可以在地面安装完成之后，在进行吊装操作，也可以在施工期间，对新型升降式外架进行安装施工，根据实际需求，科学安装与调整新型升降式外架的高度与用料，减少材料浪费的情况发生，而且整个设备安装对于工程施工进度并不会产生影响，这能有效降低该部分的成本，提高企业经济效益。

而传统对建筑工程施工方式中，工程中所使用脚手架安装较为繁琐，而且对于安装人员技术等方面要求十分严格。

第1篇随着我国建筑行业的快速发展，高层建筑如雨后春笋般涌现。

在建筑施工过程中，安全与效率一直是工程管理人员关注的焦点。

为了提高建筑施工的安全性、降低成本、缩短工期，附着式升降脚手架（简称爬架）应运而生。

作为一种新型的建筑施工工具，爬架在高层建筑领域得到了广泛应用。

一、爬架的定义与组成爬架，即附着式升降脚手架，是一种在高层建筑中搭设一定高度并附着于建筑结构上的架体。

它依靠自身的升降设备和装置，可随着建筑结构逐层爬升或下降，具有安全防护、防倾、防坠和同步升降等功能。

爬架主要由以下三大部分组成：1. 架体系统：由竖向主框架、水平承力桁架、架体构架、护栏网等组成，为施工人员提供作业平台。

2. 附墙系统：由预埋螺栓、连墙装置、导向装置等组成，确保爬架与建筑物的牢固连接。

3. 爬升系统：由控制系统、爬升动力设备、附墙承力装置、架体承力装置等组成，实现爬架的升降功能。

二、爬架的优势1. 提高施工安全性：爬架采用全封闭防护，有效防止施工人员高空坠落和物体坠落，降低安全事故发生率。

2. 节约成本：爬架可重复使用，减少了传统脚手架的搭建、拆除和运输费用，降低工程成本。

3. 缩短工期：爬架的快速升降功能，提高了施工效率，缩短了工期。

4. 适应性强：爬架适用于各种结构的高层建筑，如住宅、办公楼、商场等。

5. 环保：爬架使用过程中，减少了建筑垃圾的产生，有利于环保。

三、爬架的应用领域爬架广泛应用于高层建筑、超高层建筑、市政工程、桥梁工程等领域的施工。

尤其在以下方面具有显著优势：1. 高层住宅：爬架可有效提高住宅施工的安全性、降低成本，缩短工期。

2. 办公楼、商场等公共建筑：爬架在公共建筑领域的应用，可提高施工效率，降低建筑成本。

3. 市政工程：爬架在市政工程中的应用，如桥梁、隧道等，可提高施工安全性，降低施工成本。

总之，工程用建筑施工爬架作为一种创新的安全施工工具，在我国建筑领域具有广泛的应用前景。

随着技术的不断发展和完善，爬架将为我国建筑行业带来更多安全、高效、环保的施工体验。

第1篇随着我国建筑行业的飞速发展，爬架施工工程已成为现代建筑施工的重要手段。

爬架施工具有施工速度快、安全性能高、环保节能等优点，深受建筑企业的青睐。

在众多的爬架施工产品中，哪些品牌和型号脱颖而出，成为行业内的佼佼者呢？以下为您盘点爬架施工工程产品排行，让您一目了然。

一、腾飞牌爬架腾飞牌爬架凭借其卓越的性能和优质的服务，在市场上享有极高的声誉。

该产品采用高强度钢材，具有结构稳定、安全可靠、使用寿命长等特点。

此外，腾飞牌爬架还具备智能化控制功能，能够实现自动升降、自动调平，极大提高了施工效率。

二、中航牌爬架中航牌爬架作为国内知名品牌，其产品以质量过硬、性能稳定著称。

该系列爬架采用优质原材料，经过严格工艺流程生产，具有承载能力强、抗风抗震性能好等特点。

同时，中航牌爬架在人性化设计方面也表现出色，为施工人员提供了舒适的工作环境。

三、巨力牌爬架巨力牌爬架在行业内具有较高的知名度，其产品以创新技术、高品质著称。

该系列爬架采用模块化设计，可根据施工现场需求灵活调整，大大降低了施工成本。

此外，巨力牌爬架还具备智能监测系统，实时掌握设备运行状态，确保施工安全。

四、建友牌爬架建友牌爬架凭借其优良的品质和完善的售后服务，在市场上赢得了良好的口碑。

该系列爬架采用先进技术，具有高强度、高可靠性、环保节能等特点。

同时，建友牌爬架还具备智能化控制功能，能够实现远程监控和故障预警，提高了施工效率。

五、南方牌爬架南方牌爬架以卓越的性能、稳定的品质和优质的服务赢得了广大用户的信赖。

该系列爬架采用优质钢材，具有结构紧凑、抗风抗震性能好等特点。

此外，南方牌爬架还具备人性化设计，为施工人员提供舒适的工作环境。

总结：以上五款爬架施工工程产品在行业内具有较高的知名度和市场份额。

它们凭借各自的优势，为我国建筑行业的发展做出了积极贡献。

在选择爬架施工产品时，用户可根据自身需求，综合考虑产品性能、价格、售后服务等因素，选择最适合的爬架产品。

相信在未来，爬架施工工程产品将不断创新，为我国建筑事业的发展注入新的活力。

全钢爬架(附着式升降脚手架)详解范本1：正文：1、引言全钢爬架，也称为附着式升降脚手架，是一种用于搭建、维护和修理建筑物的高空作业设备。

它以其结构坚固、稳定性强的特点，在建筑施工行业得到了广泛应用。

本文将详细介绍全钢爬架的具体构造、使用方法以及维护保养要点。

2、全钢爬架的构造2.1 主要组成部分全钢爬架由以下主要组成部分构成：立杆、连杆、横杆、升降装置、支撑脚杆等。

2.2 结构图（在此处插入全钢爬架的结构图）3、全钢爬架的使用方法3.1 搭建流程3.1.1 安装立杆（详细描述安装立杆的步骤）3.1.2 连接连杆（详细描述连接连杆的步骤）3.1.3 安装横杆（详细描述安装横杆的步骤）3.1.4 安装升降装置（详细描述安装升降装置的步骤）3.1.5 安装支撑脚杆（详细描述安装支撑脚杆的步骤）3.1.6 其他步骤（根据实际情况填写）3.2 使用注意事项3.2.1 负载限制（说明全钢爬架的负载限制）3.2.2 安全操作（描述使用全钢爬架时需要注意的安全事项）4、全钢爬架的维护保养4.1 日常检查（日常需要检查的项目及方法）4.2 定期维护（描述全钢爬架的定期维护工作）附件：全钢爬架使用手册、全钢爬架维护保养记录表法律名词及注释：1. 施工行业安全生产法：指导和规范建筑施工行业的安全生产工作的法律法规。

2. 工地安全管理条例：对建筑工地安全管理的法律法规进行规范和约束。

3. 建设工程安全生产管理办法：对建设工程项目进行安全生产管理的法规。

范本2：正文：1、引言全钢爬架，是一种常见的高空作业设备，被广泛应用于建筑施工行业。

本文将对全钢爬架的结构、使用方法以及安全注意事项进行详细介绍，以供使用者参考。

2、全钢爬架的结构2.1 主要构件全钢爬架主要由立杆、连杆、横杆、升降装置、支撑脚杆等构件组成。

2.2 结构示意图（插入全钢爬架的示意图）3、全钢爬架的使用方法3.1 搭建步骤3.1.1 安装立杆（详细描述安装立杆的步骤）3.1.2 连接连杆（详细描述连接连杆的步骤）3.1.3 安装横杆（详细描述安装横杆的步骤）3.1.4 安装升降装置（详细描述安装升降装置的步骤）3.1.5 安装支撑脚杆（详细描述安装支撑脚杆的步骤）3.1.6 其他步骤（根据实际情况填写）3.2 使用注意事项3.2.1 负载限制（说明全钢爬架的负载限制）3.2.2 安全操作（描述使用全钢爬架时需要注意的安全事项）4、全钢爬架的维护保养4.1 日常检查（日常需要检查的项目及方法）4.2 定期维护（描述全钢爬架的定期维护工作）附件：全钢爬架的搭建示意图、全钢爬架使用手册法律名词及注释：1. 施工工程安全作业规程：施工现场安全作业的基本要求及规定。

爬架关键技术详解随着城市高层建筑的逐渐增多，施工中对外架工程的安全、经济、实用、美观要求也越来越受到关注，附着式升降脚手架俗称爬架，相对传统的钢管脚手架省工、省料。

它是一项新型技术，其构造简单、操作方便、经济实用等特点受到施工单位的广泛欢迎，已成为高层建筑外架施工的首选工具。

爬架关键技术简介（1）爬架构件介绍主要组成构件含上下承重梁、竖龙骨、导轨、转角立柱、附墙支座、提升挂座、电动葫芦、防护网片、钢板冲孔网、花纹龙骨板、钢板网龙骨板、刚性支座、智能控制系统配件、斜弦杆、翻板、内挑板、机位防坠器等，详见：图1～3。

图1 爬架构件介绍大样图图2 爬架立面示意图效果图图3 爬架标准层侧立面图（2）爬架工作原理将专门设计的升降机构固定（附着）在建筑物上，将脚手架同升降机构连接在一起，但可以相对运动，通过对固定于升降机构上的动力设备将脚手架提升或者下降，从而实现脚手架爬升或下降。

（3）爬架的组装工艺流程a 搭设爬架组装前平台→b 铺设龙骨板→c 连接龙骨板→d 安装架体固定连接杆→e 竖龙骨的对接→f 转角立柱处防护网片的安装→g 导轨与龙骨板之间的连接→h 导轨之间的连接→i 防护网托扣的安装→j 防护网片与托扣之间的连接→k 安装附墙件以及卸荷支顶器→l 安装内挑板以及翻板→m 安装踢脚板→n 水平拉结杆的连接→o 电动葫芦各构件安装→p 挂电动葫芦→q 上、下承重梁的安装→r 标准附墙支座的安装→s 水平附墙支座安装→t 斜拉杆的安装→u 竖向斜弦杆的安装（4）爬架的关键技术要点根据《建筑施工工具式脚手架安全技术规范》JGJ202-2010强制条文规定：①架体高度不得大于5倍楼层高②架体宽度不得大于1.2m③直线布置的架体支承跨度不得大于7m，折线或曲线布置的架体，相邻两主框架支撑点处的架体外侧距离不得大于5.4m④架体的水平悬挑长度不得大于2m，且不得大于跨度的1/2⑤架体全高与支撑跨度的乘积不得大于110㎡爬架提升之前①提升之前清扫干净架体内垃圾，打开所有翻板②提升时架体上不允许任何人员逗留，操作人员可在楼层内操作，严禁在架体上走动③爬架提升之前，必须检查卸荷装置、防坠装置、防倾装置处于工作状态④打开塔吊附着处的活动龙骨板和防护网片⑤提升之前，翻板全部处于打开状态爬架提升之后①架体提升到位后用支顶器卸荷，每个机位至少安装两层卸荷支顶器②电动葫芦及时松钩，不能使电动葫芦长时间承载③提升之后，翻板全部处于关闭状态爬架在施工过程中常见的安全隐患是高空坠落，因此在架体的底部必须设置密闭的走道板并在距墙内侧设置翻板。

多功能电动升降爬架作为外墙脚手架的好处发表时间：2020-01-14T09:20:09.520Z 来源：《基层建设》2019年第28期作者：王中伟申丽丽[导读] 摘要：对于高层建筑物而言，选用简洁高效的外墙脚手架，对于加强安全防护和加快施工进度，能够起到关键性的作用。

山东聊建第四建设有限公司山东聊城 252000摘要：对于高层建筑物而言，选用简洁高效的外墙脚手架，对于加强安全防护和加快施工进度，能够起到关键性的作用。

考虑到本建筑物内包括五个电梯井和一部步梯，施工工作面积较小，操作平台仅为28平方，能够容纳的工人有限，施工工序穿插困难，且必须确保外脚手架施工完毕，其他工种才能陆续进行施工。

并且此建筑物外观较为规则，立面无过多装饰，经综合考虑选择多功能电动升降爬架作为外墙脚手架。

关键词：多功能；电动升降；脚手架；安装1 技术特点不仅安全稳定性好，提升操作简单，施工效率高。

特别体现在综合效益上，同采用其它高曾施工机具相比，可非常降低施工成本。

（1）节约材料费用；爬架架体搭设为四层楼高，根据施工进度逐层升降，与悬挑式脚手架相比，可节约大量的型钢、钢管、扣件、脚手板及安全网。

（2）节约人工费用；爬架架体搭设好后，只需少量人员就可对架体进行升降，节约大量的人工。

（3）节约塔吊台班费用；爬架搭设好后，利用自身升降系统就可对爬架进行升降，比挂架节约大量塔吊台班费用。

（4）提高工作效率；采用爬架施工，五天左右可以施工一层，节约工期，减少成本支出。

（5）安全可靠性较好；爬架架体捆绑严密，可定型化生产具有良好的安全性，且其结构简单，搭设高度、形式机动灵活，可靠性较好。

（6）爬架一次分摊费用少；爬架作为周转用设备，购买成本低，可多次使用，摊销费用少。

2 施工工艺及操作要点2.1升降架安装要点（1）爬架安装搭设前，应核验工程结构施工时留设的预留螺栓孔或预埋件的平面位置、标高和预留螺栓孔的孔径、垂直度等，还应该核实预留螺栓孔或预埋件处砼的强度等级。

爬架施工方案目录1、国力牌多功能爬架简介2、工程概况3、方案设计3.1国力牌多功能爬架基本工作原理3.2方案设计依据3.3平面设计3.4立面设计3.5本工程国力牌多功能爬架主要技术参数4、国力爬架施工现场安全管理4.1一般规定及要求4.2厂方（乙方）现场管理4.3用户（甲方）现场管理4.4安全技术交底和升降验收制度4.5国力牌多功能爬架操作人员职责5、国力牌多功能爬架的安装和搭设5.1一般规定及要求5.2安装前准备5.3安装流程图5.4架体的安装与搭设5.5调试验收6、国力牌多功能爬架的使用6.1一般规定及要求6.2施工（使用）准备6.3施工流程图6.4升降作业6.5作业过程中的检查保养7、用户（甲方）应配合的工作及要求8、国力爬架的拆除8.1拆除方案8.2拆除准备8.3安全拆除8.4爬架拆除后的维修保养及报废9、相关图表本工程国力牌多功能爬架平面布置图本工程国力牌多功能爬架立面布置1、国力牌多功能爬架简介本方案为国力牌多功能爬架的单片液压提升爬架。

国力牌多功能爬架主要由主框架、架体水平梁架、架体构架、升降设备、防坠装置等组成，可以单片升降，也可以多片整体，而且多片整体升降还可以携带大模板。

国力牌多功能爬架主要适用于框架、框剪、剪力墙、筒型等高层、超高层建筑。

国力牌多功能爬架提升装置可以采用电动、液压、手动，各种方式供用户选择。

2、工程概况3、方案设计3.1、国力牌多功能爬架基本工作原理国力牌多功能爬架是通过附着支撑结构附着在工程结构上，依靠自身的升降设备实现升降的悬空脚手架，即沿建筑物外侧搭设一定高度的外脚手架，并将其附着在建筑物上，脚手架带有升降机构及升降动力设备，随着工程进展，脚手架沿建筑物升降。

3.2、方案设计依据依据工程设计图纸、建设部建建[2002]230号文件《建筑施工附着升降脚手架管理暂行规定》的通知、JGJ59-99《建筑施工安全检查标准》等编制。

3.3、平面设计3.3.1根据工程结构情况，爬架采取单片液压升降，共布置52个升降吊点。
