电线公式表

国标电线平方数和直径一览表注：以上导体直径指BV 塑铜线及BLV 塑铝线换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如： 2.5方电线的线直径是：2.5÷ 3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4 电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式： 0.7854 ×电线半径（毫米）的平方×股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方铜线在不同温度下的线径和所能承受的最大电流表2008-04-28 06:22 P.M.铜线安全载流量计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

国标电线平方数和直径一览表文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 × 电线半径（毫米）的平方× 股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方电缆线国家标准技术参数表0.3MM平方 16 0.15MM 6A0.4MM平方 23 0.15MM0.5MM平方 28 0.15MM0.75MM平方 42 0.15MM 14A1.5MM平方 48 0.2MM 25A2.5MM平方 19 0.41MM 34A标称截面积铜丝根数单根直径参数截流0.3MM平方 160.15MM 6A0.4MM平方 230.15MM0.5MM平方 280.15MM0.75MM平方 420.15MM 14A1.5MM平方48 0.2MM 25A2.5MM平方19 0.41MM 34A标称截面积计算方法:标称截面积=单根铜线半径的平方*3.14(圆周率)*铜线根数换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 × 电线半径（毫米）的平方× 股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方0000000电缆线国家标准技术参数表00000000.3MM平方16 0.15MM 6A00000000.4MM平方23 0.15MM00000000.5MM平方28 0.15MM00000000.75MM平方42 0.15MM 14A00000001.5MM平方48 0.2MM 25A00000002.5MM平方19 0.41MM 34A0000000标称截面积铜丝根数单根直径参数截流0.3MM平方16 0.15MM 6A 0.4MM平方23 0.15MM0.5MM平方28 0.15MM0.75MM平方42 0.15MM 14A1.5MM平方 48 0.2MM 25A2.5MM平方 19 0.41MM 34A标称截面积计算方法:标称截面积=单根铜线半径的平方*3.14(圆周率)*铜线根数换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 × 电线半径（毫米）的平方× 股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方电缆线国家标准技术参数表0.3MM平方16 0.15MM 6A0.4MM平方23 0.15MM0.5MM平方28 0.15MM0.75MM平方42 0.15MM 14A1.5MM平方48 0.2MM 25A2.5MM平方19 0.41MM 34A标称截面积铜丝根数单根直径参数截流0.3MM平方16 0.15MM 6A0.4MM平方23 0.15MM0.5MM平方28 0.15MM0.75MM平方42 0.15MM 14A1.5MM平方 48 0.2MM 25A2.5MM平方 19 0.41MM 34A标称截面积计算方法:标称截面积=单根铜线半径的平方*3.14(圆周率)*铜线根数国标电线平方数和直径一览表电线（平方毫米）导体直径（毫米）25℃铜线载流量1.5 1.3818A换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

.电缆及电线的电流计算公式1、电线的载流量是这样计算的：关于 1.5、2.5、 4、6、10mm2 的导线可将其截面积数乘以 5 倍。

关于 16、25mm2的导线可将其截面积数乘以 4 倍。

关于 35、50mm2的导线可将其截面积数乘以 3 倍。

关于 70、95mm2 的导线可将其截面积数乘以 2.5倍。

关于 120、150、185mm2的导线可将其截面积数乘以 2 倍。

看你的开关是多少安的用上边的工式反算一下就能够了。

2、二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各样绝缘线 (橡皮和塑料绝缘线 )的载流量 (安全电流 )不是直接指出，而是“截面乘上必定的倍数”来表示，经过默算而得。

由表 5 3 能够看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9 倍。

如 2．5mm’导线，载流量为 2．5×9＝22．5(A)。

从 4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即 4×8、 6× 7、10×6、16×5、25×4。

.“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的 3．5 倍，即 35×3．5＝122．5(A)。

从 50mm’及以上的导线，其载流量与截面数之间的倍数关系变成两个两个线号成一组，倍数挨次减 0．5。

即 50、70mm’导线的载流量为截面数的 3 倍；95、120mm”导线载流量是其截面积数的2．5 倍，挨次类推。

“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度 25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长久高于 25℃的地域，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

【值得收藏】史上最全的电线电线常用计算公式发布时间：2018-02-20 16:50目录第一部分导电线芯一、导电线芯及裸导体制品1．圆单线的截面和重量的计算2．型线的截面和重量的计算二、绞线1．绞合线芯的结构计算2．绞合线芯的重量计算3．绞入系数K的理论计算4、紧压圆形线芯的重量计算5、扇形线芯的结构和重量计算6、通讯电缆的结构和重量计算第二部分挤压式绝缘层及护层一、圆形挤压式1．绝缘层1）单线挤压式绝缘层的重量2）绞线（或束线）芯边隙无填充物挤压绝缘层的重量3）复绞线（束绞线）芯挤压式绝缘层的重量4）其他形式的绝缘层重量2．护层1）有填充物和包带式护层的重量计算2）不填充和不包带式护层的重量计算3）金属纺织后挤包和嵌隙护层的重量计算4）皱纹式挤压护层的重量计算二、扇形挤压式1）两芯平行有包带护层的重量计算2）两芯平行有填充、有包带护层的重量计算3）两芯平行不填充或不包带护层的重量计算4）套管式护层的重量计算5）三芯平行护层的重量计算6）椭圆形护层的重量计算第三部分绕包、浸涂、浸渍和编织一、绕包层重量的计算1）带状式绕包层重量的计算2）纤维绕包层重量的计算3）绳状绕包层重量的计算二、浸涂及浸渍层的重量计算1）漆包线用漆的重量计算2）玻璃丝包线用漆的重量计算3）浸渍剂的重量计算4）浸渍电缆纸和电缆麻重量的计算三、编织层的重量计算1．纤维编织层的重量计算2．金属编织层的重量计算第四部分成缆填充材料和外护层1、成缆填充材料的重量计算2、外护层材料重量计算附录常用材料比重、单根重量及导电线芯绞入系数及成缆绞入系数第一部分导电线芯一、导电线芯及裸导体制品1．圆单线的截面和重量计算：(1)单一材料的圆单线：截面 F=π*d12 （mm2）重量 W1=F*r=π*d12*r （kg/km）W1铜= d12 （kg/km） W1铝= d12 （kg/km） W1 钢= d12 （kg/km） F—圆单线截面积 mm2 W1 --导线重量 kg/kmd1—圆单线直径 mm r—所用材料比重 g/cm3(2)双金属线:1) 重量系数法:W2=W1*K W2锡=W1铜*K= *K2) 综合比重法:W2=π*d12* r2 *(r-r1)/(r2-r1)W2—镀层材料重量 kg/km K --镀层的重量系数见表1d2—镀层单线的直径 mm r –有镀层材料的比重 g/cm3r1—内层材料的比重 g/cm3 r2—镀层材料的比重 g/cm3表1.线径(mm) K 线径(mm) K二.型线的截面和重量计算1) 裸扁线的截面和重量计算(1) 截面 F=a*b - f=a*b-[(2R)2-πR2] = a*b - R2 (mm2)(2) 周长 C=2(a+b) - L=2(a+b)-(8R-2πR) =2(a+b) - (mm)(3) 重量 W1=F*r (kg/km)a—扁线厚度 mm b—扁线宽度 mmR—扁线的圆角半径 mm r—方角一圆角截面的差数 mm2L—方欠与圆角周长的差数 mm F—扁线截面积 mm2C—扁线的周长 mm r—所用材料比重 g/cm32) 双沟形电车线截面和重量计算双沟形是车线截面可用作图法分块计算,然后相加而得,或使用求积仪测得。

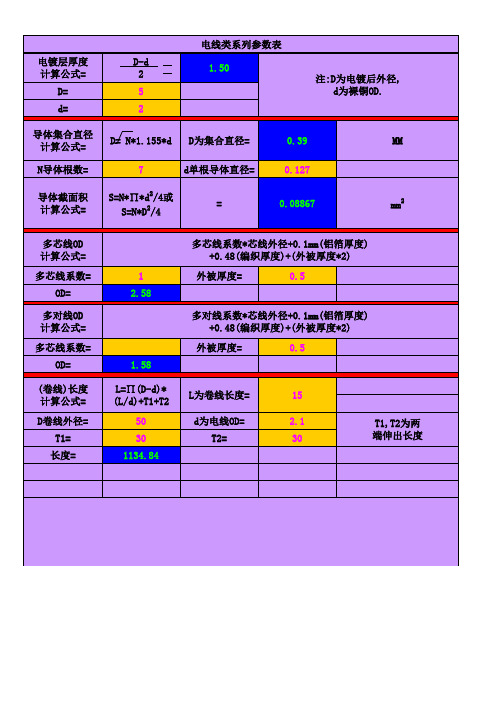

电线电缆的常用计算公式一．1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数。

二．单相电知识1.1、耗电量、功率、电流、电压的关系A、耗电量单位：千瓦.小时(KW?H)，简称“度”B、功率（P）单位：瓦特，简称瓦（W）C、电流（I）单位：安培，简称安（A）D、电压（U）单位：伏特，简称伏（V），家用电源一般是单相交流电，电压为220伏；工业用电源是三相交流电，电压为380伏。

E、功率=电流×电压，即P=U×IF、耗电量=功率×用电时间，即耗电量= P×T。

耗电量的单位是度，1度电是指1000瓦的功率使用1小时所消耗的用电量。

标准电线平方数和直径一览表注：以上导体直径指BV塑铜线及BLV塑铝线换算方法：知道电线的平方,计算电线的半径用求圆形面积的公式计算：电线平方数平方毫米＝圆周率×电线半径毫米的平方知道电线的平方,计算线直径也是这样,如：方电线的线直径是：÷=,再开方得出毫米,因此方线的线直径是：2×毫米＝毫米;知道电线的直径,计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率×线直径的平方／4电缆大小也用平方标称,多股线就是每根导线截面积之和;电缆截面积的计算公式：×电线半径毫米的平方×股数如48股每股电线半径毫米平方的线：×××48=平方硅橡胶导线本词条缺少信息栏、名片图,补充相关内容使词条更完整,还能快速升级,赶紧来编辑吧硅橡胶导线是指具有耐高温耐低温性能,具有电绝缘性能的导线,采用耐高温高强型、经特殊工艺加工而成;目录1. 12. 23. 34. 4硅橡胶导线定义信息硅橡胶导线,主要特征是耐高温、绝缘、防火阻燃、耐腐蚀、耐老化、耐气候性、高强度、高模量、防静电、外观光滑等特点;硅橡胶导线产品信息产品名称：硅橡胶导线硅橡胶导线.产品型号：60245IEC03YG执行标准：产品特性：1、额定电压：300/500V2、工作温度：-60～+200℃3、导体：绞合裸铜线或镀锡铜线4、绝缘：硅橡胶5、编织：玻璃纤维+硅树脂6、颜色：红/黄/兰/白/黑/黄绿/棕等硅橡胶导线特点/用途参考资料线型号普通绞线：LJ：铝铰线;用于挡距较小的一般配电架空线路HL1J、HL2J：铝合金绞线;用于一般配电架空线路;GLJ：铝包钢绞线;用于重水区或大跨越输配电架空线路及通信避雷线;LGJ普通型、LGJQ轻型、LGJJ加强型;用于输配电线路;通用绝缘电线：BX、BLX：橡胶绝缘电线;固定敷设于室内或室外,明敷、暗敷或穿管,作为设备安装用线;BXF、BLXF：氯丁橡胶绝缘电线;同BX型,耐气候好,适用于室外BXR：橡胶绝缘软电线;同BX型,仅用于安装时要求柔软的场所;BXHF、BXLHF：橡胶绝缘和护套电线;同BX型,适用于较潮湿的场所和作为室外进户线;BV、BLV：聚氯乙烯绝缘电线;同BX型,但耐湿性和耐气候性较好BVR：聚氯乙烯绝缘软电线;同BV型,仅用于安装时要求柔软的场所;BVV、BLVV：聚氯乙烯绝缘和护套电线;同BV型,用于潮湿和机械防护要求较高的场所,可直埋土壤中;BV-105、BLV-105：耐热105℃聚氯乙烯绝缘电线;同BV型,用于45℃及以上高温环境中;BVR-105：耐热105℃聚氯乙烯绝缘软电线;同BVR型,用于45℃及以上高温环境中;通用绝缘软线：RV单芯、RVB两芯绞型、RVS两芯平型：聚氯乙烯绝缘软线;供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线,安装时环境温度不低于－15℃;RV-105：耐热105℃聚氯乙烯绝缘软线;同RV型,用于45℃及以上高温环境中;RVV：聚氯乙烯绝缘和护套软线;同RV型,用于潮湿和机械防护要求较高及经常移动、弯曲的场所;RFS两芯绞型、RFB两芯平型：丁晴聚氯乙烯复合物绝缘软线;同RVB、RVS型,但低温柔软性较好;其它：RXSRXB：棉纱编织橡胶绝缘双绞平型软线;室内日用电器,照明用电源线;RX：棉纱总编织橡胶绝缘软线;同RXSRXB型;国标电线平方数和直径一览表注：以上导体直径指BV塑铜线及BLV塑铝线Array换算方法：1、知道电线的平方,计算电线的半径用求圆形面积的公式计算：电线平方数平方毫米＝圆周率×电线半径毫米的平方知道电线的平方,计算线直径也是这样,如：方电线的线直径是：÷=,再开方得出毫米,因此方线的线直径是：2×毫米＝毫米;知道电线的直径,计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率×线直径的平方／42、电缆大小也用平方标称,多股线就是每根导线截面积之和;电缆截面积的计算公式：×电线半径毫米的平方×股数如48股每股电线半径毫米平方的线：×××48=平方铜线在不同温度下的线径和所能承受的最大电流表铜线安全载流量计算方法是：平方毫米铜电源线的安全载流量－－28A;4平方毫米铜电源线的安全载流量－－35A;6平方毫米铜电源线的安全载流量－－48A;10平方毫米铜电源线的安全载流量－－65A;16平方毫米铜电源线的安全载流量－－91A;25平方毫米铜电源线的安全载流量－－120A;如果是铝线,线径要取铜线的倍;如果铜线电流小于28A,按每平方毫米10A来取肯定安全;如果铜线电流大于120A,按每平方毫米5A来取;导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定：十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确;另外如果按室内记住电线6平方毫米以下的铜线,每平方电流不超过10A就是安全的,从这个角度讲,你可以选择平方的铜线或平方的铝线;10米内,导线电流密度6A/平方毫米比较合适,10-50米,3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于1A/平方毫米;从这个角度,如果不是很远的情况下,你可以选择4平方铜线或者6平方铝线;如果真是距离150米供电不说是不是高楼,一定采用4平方的铜线;导线的阻抗与其长度成正比,与其线径成反比;请在使用电源时,特别注意输入与输出导线的线材与线径问题;以防止电流过大使导线过热而造成事故;下面是铜线在不同温度下的线径和所能承受的最大电流表格;1、导线线径一般按如下公式计算：铜线：S=IL/U`铝线：S=IL/34U`式中：I——导线中通过的最大电流AL——导线的长度MU`——充许的电源降VS——导线的截面积MM2说明：1、U`电压降可由整个系统中所用的设备如探测器范围分给系统供电用的电源电压额定值综合起来考虑选用;2、计算出来的截面积往上靠,绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系解释估算口诀：二点五下乘以九,往上减一顺号走;三十五乘三点五,双双成组减点五;条件有变加折算,高温九折铜升级;穿管根数二三四,八七六折满载流;说明：1本节口诀对各种绝缘线橡皮和塑料绝缘线的载流量安全电流不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得;由表53可以看出：倍数随截面的增大而减小;“二点五下乘以九,往上减一顺号走”说的是2．5mm2及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍;如2．5mm2导线,载流量为2．5×9＝22．5A;从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4;“三十五乘三点五,双双成组减点五”,说的是35mm2的导线载流量为截面数的3．5倍,即35×3．5＝122．5A;从50mm2及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0．5;即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍,依次类推;“条件有变加折算,高温九折铜升级”;上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的;若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可；当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量;如16mm’铜线的载流量,可按25mm2铝线计算。
