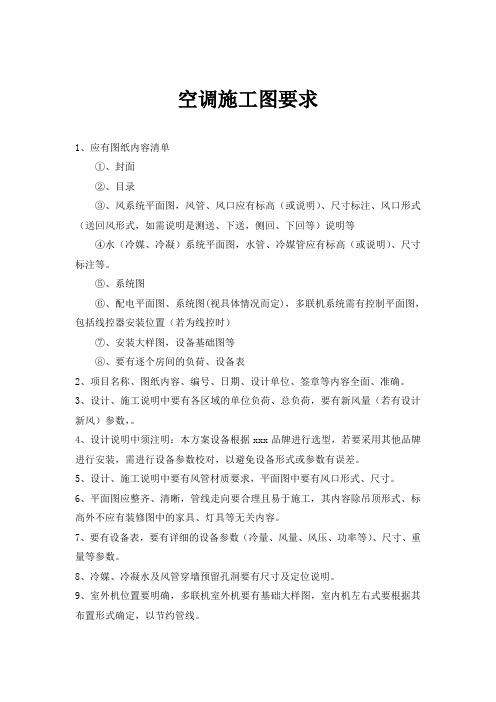

空调施工图要求1、应有图纸内容清单①、封面②、目录③、风系统平面图，风管、风口应有标高（或说明）、尺寸标注、风口形式（送回风形式，如需说明是测送、下送，侧回、下回等）说明等④水（冷媒、冷凝）系统平面图，水管、冷媒管应有标高（或说明）、尺寸标注等。

⑤、系统图⑥、配电平面图、系统图(视具体情况而定)，多联机系统需有控制平面图，包括线控器安装位置（若为线控时）⑦、安装大样图，设备基础图等⑧、要有逐个房间的负荷、设备表2、项目名称、图纸内容、编号、日期、设计单位、签章等内容全面、准确。

3、设计、施工说明中要有各区域的单位负荷、总负荷，要有新风量（若有设计新风）参数，。

4、设计说明中须注明：本方案设备根据xxx品牌进行选型，若要采用其他品牌进行安装，需进行设备参数校对，以避免设备形式或参数有误差。

5、设计、施工说明中要有风管材质要求，平面图中要有风口形式、尺寸。

6、平面图应整齐、清晰，管线走向要合理且易于施工，其内容除吊顶形式、标高外不应有装修图中的家具、灯具等无关内容。

7、要有设备表，要有详细的设备参数（冷量、风量、风压、功率等）、尺寸、重量等参数。

8、冷媒、冷凝水及风管穿墙预留孔洞要有尺寸及定位说明。

9、室外机位置要明确，多联机室外机要有基础大样图，室内机左右式要根据其布置形式确定，以节约管线。

10、施工图设计应根据建筑图、结构图（梁柱）、装修图进行设计，特别注意吊顶造型的高差是否满足室内机的安装，需避免室内机不合理、不可行的布置。

11、送回风口不得有侧送侧回、同侧下送下回的形式，送风方向不得正对人员可能长期停留之处，如送风不得对着床头。

请特别注意室内机安装位置的可行性，应详细核对结构图、装修图等相关图纸。

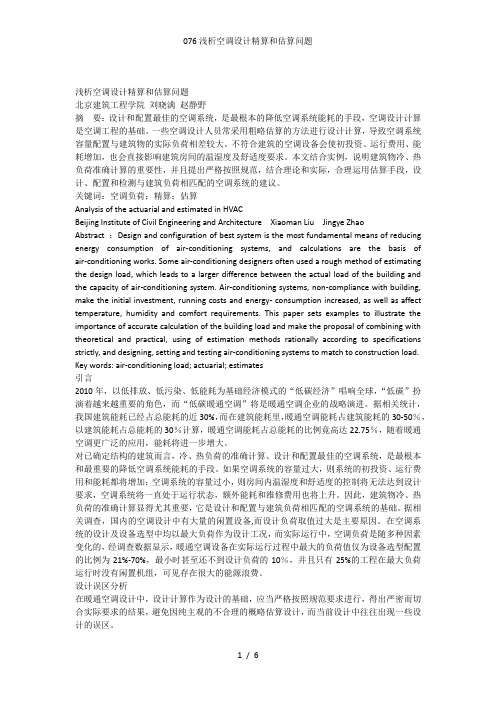

浅析空调设计精算和估算问题北京建筑工程学院刘晓满赵静野摘要：设计和配置最佳的空调系统，是最根本的降低空调系统能耗的手段，空调设计计算是空调工程的基础。

一些空调设计人员常采用粗略估算的方法进行设计计算，导致空调系统容量配置与建筑物的实际负荷相差较大。

不符合建筑的空调设备会使初投资、运行费用、能耗增加，也会直接影响建筑房间的温湿度及舒适度要求。

本文结合实例，说明建筑物冷、热负荷准确计算的重要性，并且提出严格按照规范，结合理论和实际，合理运用估算手段，设计、配置和检测与建筑负荷相匹配的空调系统的建议。

关键词：空调负荷；精算；估算Analysis of the actuarial and estimated in HVACBeijing Institute of Civil Engineering and Architecture Xiaoman Liu Jingye ZhaoAbstract ：Design and configuration of best system is the most fundamental means of reducing energy consumption of air-conditioning systems, and calculations are the basis of air-conditioning works. Some air-conditioning designers often used a rough method of estimating the design load, which leads to a larger difference between the actual load of the building and the capacity of air-conditioning system. Air-conditioning systems, non-compliance with building, make the initial investment, running costs and energy- consumption increased, as well as affect temperature, humidity and comfort requirements. This paper sets examples to illustrate the importance of accurate calculation of the building load and make the proposal of combining with theoretical and practical, using of estimation methods rationally according to specifications strictly, and designing, setting and testing air-conditioning systems to match to construction load. Key words: air-conditioning load; actuarial; estimates引言2010年，以低排放、低污染、低能耗为基础经济模式的“低碳经济”唱响全球，“低碳”扮演着越来越重要的角色，而“低碳暖通空调”将是暖通空调企业的战略演进。

暖通空调安装工程中的规范要求与施工工程量的计量在暖通空调安装工程中，规范要求与施工工程量的计量是确保工程质量和施工进度的关键。

本文将详细介绍暖通空调安装工程中的规范要求以及施工工程量的计量方法。

一、规范要求1. 设计规范要求暖通空调安装工程中，首先需要遵循相关的设计规范要求。

根据建筑物的类型和用途，不同的规范要求将适用于相应的工程项目。

例如，对于商业建筑，应该遵循商业建筑设计规范；对于住宅建筑，应该遵循住宅建筑设计规范。

设计规范要求包括但不限于设备选型、管道布置、施工节点等。

2. 施工规范要求除了设计规范要求，暖通空调安装工程还需要遵循相关的施工规范要求。

这些规范要求包括施工工艺、材料选用、安全措施等方面。

例如，施工过程中需要按照相关规范进行管道焊接，确保焊缝质量符合要求。

同时，还需要使用合格的材料，避免使用次品材料，影响工程质量。

二、施工工程量的计量1. 工程量计算在暖通空调安装工程中，施工工程量的计量是评估工程进度以及支付施工款项的重要依据。

施工工程量计量的主要目的是确定已完成的工作量，并根据工作量支付相应的款项。

工程量计量需要根据相关的施工图纸和设计要求进行，确保计量结果的准确性。

2. 常用计量单位在施工工程量的计量过程中，常用的计量单位包括米、平方米、立方米等。

例如，在空调管道安装过程中，可以根据其线路长度计量米，根据管道铺设面积计量平方米，或者根据管道容积计量立方米。

计量单位的选择需要根据具体的工程项目和施工要求来确定。

3. 计量方式施工工程量的计量可以通过人工计算或者使用计量工具进行。

人工计算需要根据相应的计量公式，按照图纸和设计要求进行计算。

对于复杂工程项目，可以使用计量工具，如激光测量仪、计量软件等。

计量工具可以提高计量的准确性和效率。

4. 争议解决在施工工程量的计量过程中，由于工程量计量的复杂性和主观性，可能会产生争议。

当出现争议时，应根据合同约定进行争议解决。

可以委托第三方机构进行工程量重新计量，并以其计量结果作为争议解决的依据。

通风及空调设备-工程量计算规则2007年04月01日星期日 21:38工程量计算规则一、工程量清单项目的工程量计算规则1.通风及空调设备及部件制作安装(1)空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按设计图示数量计算，以台为计量单位。

(2)通风机安装依据不同的形式、规格，按设计图示数量计算，以台为计量单位。

(3)空调器安装依据不同形式、重量、安装位置，按设计图示数量计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量以千克为计量单位。

(4)风机盘管安装依据不同形式、安装位置，按设计图示数量计算，以台为计量单位。

(5)密闭门制作安装依据不同型号、特征(带视孔或不带视孔)，按设计图示数量计算，以个为计量单位。

(6)挡水板制作安装依据不同材质，按设计图示按空调器断面面积计算，以平方米为计量单位。

(7)金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用途，按设计图示数量计算，以千克为计量单位。

(8)过滤器安装依据不同型号、过滤功效，按设计图示数量计算，以台为计量单位。

(9)净化工作台安装依据不同类型，按设计图示数量计算，以台为计量单位。

(10)风淋室、洁净室安装依据不同重量，按设计图示数量计算，以台为计量单位。

(11)设备支架依据图示尺寸按重量计算，以千克为计量单位。

2.通风管道制作安装(1)各种通风管道制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。

包括弯头、三通、变径管、天圆地方等管件的长度。

风管展开面积不包括风管、管口重叠部分面积。

直径和周长按图注尺寸为准展开。

整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。

(2)柔性软风管安装依据材质、规格和有无保温套管按设计图示中心线长度计算。

【收藏】通风空调工程计算规则01薄钢板通风管道制作安装1.风管制作安装以施工图规格不同按展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。

圆形风管：F=π×D×L式中：F ——圆形风管展开面积（以m2为单位）；D ——圆形风管直径；L ——管道中心线长度。

矩形风管按图示周长乘以管道中心线长度计算。

2.风管长度一律以施工图示中心线长度为准（主管与支管以其中心线交点划分），包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括部件所占长度。

直径和周长按图示尺寸为准展开，咬口重叠部分已包括在项目内，不另行增加。

3.风管导流叶片制作安装按图示叶片的面积计算。

4.整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径，矩形风管按平均周长执行相应项目，其人工乘以系数2.5。

5.如制作空气幕送风管时，按矩形风管平均周长执行相应风管项目，其人工乘以系数3.0。

6.柔性软风管安装，按图示管道中心线长度以延长米为单位计算，柔性软风管阀门安装，按图纸设计以“个”为计量单位计算。

7.铝合金软风管和铝箔保温软风管安装按图示管道中心线长度以延长米计算。

8.软管（帆布接口）制作安装，按图示尺寸以“m2”为计量单位计算。

9.风管检查孔重量，按第九册“通风空调工程”附录“国标通风部件标准重量表”计算。

10.风管测定孔制作安装，按其型号以“个”为计量单位计算。

11.木垫式支架垫木，按图纸设计以“m3”为计量单位计算。

02调节阀制作安装1.标准部件的制作，按其成品重量以“100kg”为计量单位计算，根据设计型号、规格，按第九册“通风空调工程”附录“国标通风部件标准重量表”计算重量，非标准部件按图示成品重量计算。

2.部件的安装分别按图示规格尺寸（直径或周长）以“个”为计量单位计算，分别执行相应项目。

03风口制作安装1.除钢百叶窗及活动金属百叶风口外，风口制作均按其成品重量以“100kg”为计量单位计算，安装按图示规格尺寸（周长或直径）以“个”为计量单位计算，分别执行相应项目。

暖通空调工程量计算规则一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。

1）、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。

2）风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。

支管长度以支管中心线与主管中心线交接点为分界点。

风管长度不包括部件所占长度，其部件长度值见下表:注：D为风管外径，B为方风管外边高。

3）、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。

未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。

风管制作与安装定额不包括：过跨风管的落地支架制作安装。

落地支架以“千克”计量，使用第九篇《通风空调工程》定额第七章设备支架子目4）、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。

但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。

对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。

5）、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。

当风管工程量在30平方米以上时，摊销0.06M3/10M2 ；30平方米以下的按0.09 M3/10M2。

6）、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费=车次数X车核定吨位X吨千米单价X里程车次数=加工件总质量/车次核定吨位X装载系数装载系数：非标准设备及通风部件为0 . 7;通风管及关件为0 . 5。

不足一车按一车计算。

7）、通风管制作安装，按材质、风管形状、直径大小和钣料厚度而不论制作方法（咬口、焊接口），分别套用定额。

暖通空调工程量计算规则一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）得展开面积计算，以平方米计量。

1）、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。

2）风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。

支管长度以支管中心线与主管中心线交接点为分界点。

风管长度不包括部件所占长度，其部件长度值见下表：注:D为风管外径,B为方风管外边高。

3）、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框与吊架、托架、支架得制作与安装。

未计价材料计算了緘材料，而法兰与支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。

风管制作与安装定额不包括：过跨风管得落地支架制作安装。

落地支架以"千克”计量，使用第九篇《通风空调工程》定额第七章设备支架子目。

4）、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。

但就是零部件安装要计算净化费，按相应部件子目安装基价得35%作为净化费，其中人工费占40%。

对净化管道与建筑物缝隙之间所作得精华密封处理，按实计算费用。

5）、塑料风管、管件制作需要热煨，其木制胎具时，按一等林材计价摊销。

当风管工程量在30平方米以上时，摊销0、06M3/10M2；30平方米以下得按0、09 M3/10M2o6）、当风管、管件、部件、非标准设备发生场外运输时，在场外生产得施工组织设计方案必须经过审批，其运输费按下方法计算：运费=车次数X车核定吨位X吨千米单价X里程车次数=加工件总质量/车次核定吨位X装载系数装载系数：非标准设备及通风部件为0、7;通风管及关件为0、5。

不足一车按一车计算。

刀、通风管制作安装，按材质、风管形状、直径大小与镀料厚度而不论制作方法（咬口、焊接口），分别套用定额。

通风及空调设备-工程量计算规则2007年04月01日星期日 21:38工程量计算规则一、工程量清单项目的工程量计算规则1.通风及空调设备及部件制作安装(1)空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按设计图示数量计算，以台为计量单位。

(2)通风机安装依据不同的形式、规格，按设计图示数量计算，以台为计量单位。

(3)空调器安装依据不同形式、重量、安装位置，按设计图示数量计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量以千克为计量单位。

(4)风机盘管安装依据不同形式、安装位置，按设计图示数量计算，以台为计量单位。

(5)密闭门制作安装依据不同型号、特征(带视孔或不带视孔)，按设计图示数量计算，以个为计量单位。

(6)挡水板制作安装依据不同材质，按设计图示按空调器断面面积计算，以平方米为计量单位。

(7)金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用途，按设计图示数量计算，以千克为计量单位。

(8)过滤器安装依据不同型号、过滤功效，按设计图示数量计算，以台为计量单位。

(9)净化工作台安装依据不同类型，按设计图示数量计算，以台为计量单位。

(10)风淋室、洁净室安装依据不同重量，按设计图示数量计算，以台为计量单位。

(11)设备支架依据图示尺寸按重量计算，以千克为计量单位。

2.通风管道制作安装(1)各种通风管道制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。

包括弯头、三通、变径管、天圆地方等管件的长度。

风管展开面积不包括风管、管口重叠部分面积。

直径和周长按图注尺寸为准展开。

整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。

(2)柔性软风管安装依据材质、规格和有无保温套管按设计图示中心线长度计算。

空调设计图纸应包含内容在进行空调系统的设计时，设计图纸是至关重要的文件，它是将设计理念转化为实际施工的重要依据。

一份完整、准确的空调设计图纸能够确保施工过程的顺利进行，避免不必要的误解和错误。

那么，一份合格的空调设计图纸应包含哪些内容呢？首先是设计说明部分。

这部分内容就像是整个设计的“说明书”，为施工人员和其他相关人员提供了关于设计的总体概述和关键信息。

它包括工程概况，如建筑的用途、面积、层数等基本信息，让施工人员对整个项目有一个初步的了解。

同时，还会明确设计依据，比如遵循的相关规范、标准和技术要求，这为设计的合法性和规范性提供了保障。

此外，设计范围也是设计说明中不可缺少的一部分，它清晰地界定了本次空调设计所涵盖的区域和系统。

接着是空调系统的概述。

需要详细说明所采用的空调系统类型，是中央空调系统、分体式空调系统，还是其他特殊类型的空调系统。

同时，还要介绍系统的工作原理、主要设备的选型依据以及系统的控制方式。

比如，如果是中央空调系统，要说明是风冷还是水冷，是变频控制还是定频控制等。

然后是设备布置图。

这部分图纸要展示空调设备在建筑中的具体位置，包括室内机、室外机、风机盘管、冷却塔等。

设备的布置要考虑到建筑结构、空间利用、维修便利性等多方面因素。

例如，室外机的布置要避免阳光直射和通风不畅的位置，同时要考虑噪音对周边环境的影响。

室内机的位置则要根据房间的功能和布局，确保空调的送风效果能够均匀覆盖整个房间。

风道和水管的布置图也是关键内容之一。

风道布置图要标明风道的走向、尺寸、弯头、三通等管件的位置和规格。

水管布置图则要显示水管的路由、管径、阀门、过滤器等部件的位置和参数。

在绘制这些图纸时，要考虑到管道的坡度、压力损失、保温要求等，以确保系统的正常运行和节能效果。

空调系统的电气图同样不可或缺。

它包括设备的电源接入方式、电线电缆的规格型号、配电箱的布置以及控制系统的电气连接等。

电气图的准确性直接关系到设备的安全运行和控制的可靠性。

暖通空调工程量计算规则一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。

1）、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。

2）风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。

支管长度以支管中心线与主管中心线交接点为分界点。

风管长度不包括部件所占长度，其部件长度值见下表：序号部件名称部件长度1 蝶阀1502 止回阀3003 密闭式对开多叶调节阀2104 圆形风管防火阀D+2405 矩形风管防火阀B+240注：D为风管外径，B为方风管外边高。

3）、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。

未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。

风管制作与安装定额不包括：过跨风管的落地支架制作安装。

落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。

4）、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。

但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。

对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。

5）、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。

当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09 M3/10M2。

6）、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费＝车次数×车核定吨位×吨千米单价×里程车次数＝加工件总质量/车次核定吨位×装载系数装载系数：非标准设备及通风部件为０.７；通风管及关件为０.５。
