microstation点云导入方法

microstation点云导入方法

microstation点云导入方法
MicroStation是一款广泛使用的土木工程设计和建筑软件。

在使用MicroStation进行点云导入时，可以按照以下步骤进行操作：
1. 打开MicroStation软件，并创建一个新的项目。

2. 在菜单栏中选择“文件”>“导入”>“点云”。

3. 在弹出的对话框中，选择要导入的点云文件。

4. 根据需要设置点云导入的参数，例如点云密度、坐标系等。

5. 点击“确定”按钮，等待软件处理点云数据。

6. 处理完成后，可以在MicroStation中查看和处理导入的点云数据。

需要注意的是，不同的MicroStation版本和不同的点云格式可能具有不同的导入方法和参数设置。

因此，在使用MicroStation进行点云导入时，建议参考软件的使用手册或在线帮助文档以获取更详细的信息和指导。

基于MicroStation的灌区建筑物参数化建模应用研究

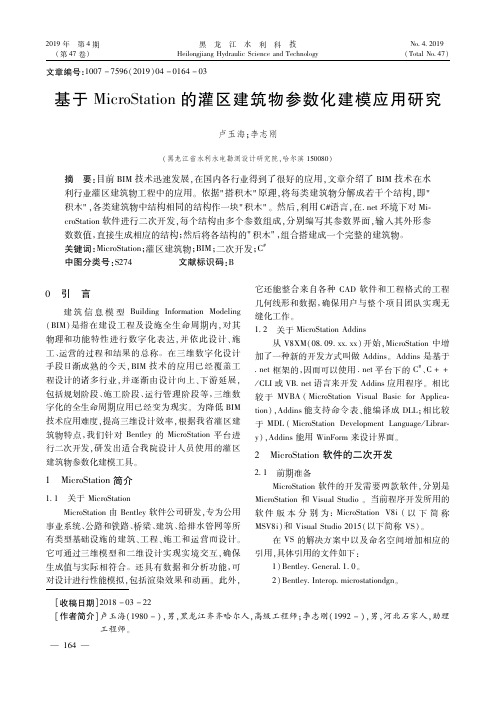

基于MicroStation的灌区建筑物参数化建模应用研究

卢玉海；李志刚
（黑龙江省水利水电勘测设计研究院，哈尔滨 １５００８０）
摘 要：目前 ＢＩＭ技术迅速发展，在国内各行业得到了很好的应用，文章介绍了 ＢＩＭ技术在水 利行业灌区建筑物工程中的应用。依据＂搭积木＂原理，将每类建筑物分解成若干个结构，即＂ 积木＂，各类建筑物中结构相同的结构作一块＂积木＂。然后，利用 Ｃ＃语言，在．ｎｅｔ环境下对 Ｍｉ ｃｒｏＳｔａｔｉｏｎ软件进行二次开发，每个结构由多个参数组成，分别编写其参数界面，输入其外形参 数数值，直接生成相应的结构；然后将各结构的＂积木＂，组合搭建成一个完整的建筑物。 关键词：ＭｉｃｒｏＳｔａｔｉｏｎ；灌区建筑物；ＢＩＭ；二次开发；Ｃ＃ 中图分类号：Ｓ２７４ 文献标识码：Ｂ
工程师。
— １６４—
２０１９年 第 ４期 （第 ４７卷）
黑 龙 江 水 利 科 技 ＨｅｉｌｏｎｇｊｉａｎｇＨｙｄｒａｕｌｉｃＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙ
Ｎｏ４２０１９ （ＴｏｔａｌＮｏ４７）
３）Ｂｅｎｔｌｅｙｍｉｃｒｏｓｔａｔｉｏｎ。 ４）Ｂｅｎｔｌｅｙｍｉｃｒｏｓｔａｔｉｏｎｉｎｔｅｒｆａｃｅｓ１０。 要 使 一 个 ｎｅｔ程 序 集 能 够 作 为 Ａｄｄｉｎｓ在 ＭＳＶ８ｉ下运行，需要满足以下 ３个条件： １） 包 含 有 一 个 派 生 于 ＢｅｎｔｌｅｙＭｉｃｒｏＳｔａｔｉｏｎＡｄｄｉｎ的类； ２）该派生类必须提供一个单参数（ＩｎｔＰｔｒ类型的 ＭＤＬ描述符 ）的 构 造 函 数，且 该 构 造 函 数 需 要 链 接 到基类构造函数上； ３）该派生类必须覆盖 Ａｄｄｉｎ基类 中 的 虚 方 法 Ｒｕｎ（）。 ２２ 建筑物分类以及结构的组成 选取节制闸、分水闸、跌水闸（跌水）、陡坡、倒虹 吸、涵闸（涵洞）、泵站 ７类常用的灌区建筑物作为研 究对象，并对其结构组成进行分类（节制闸、分水闸、 跌水闸统一按水闸工程研究），如图 １所示。 陡坡与进口 Ｕ型槽结构形式类似，因此并入进 口 Ｕ型槽结构进行建模。７类建筑物最终归类为 ８ 个结构，分别是：挡土墙、进口 Ｕ型槽及陡坡、水闸闸 室、涵洞洞身、涵 洞 闸 室、泵 站 站 身 结 构、消 力 池、上 部结构排架。如图 １所示。

【VIP专享】MicroStation常见问题解答

【VIP专享】MicroStation常见问题解答

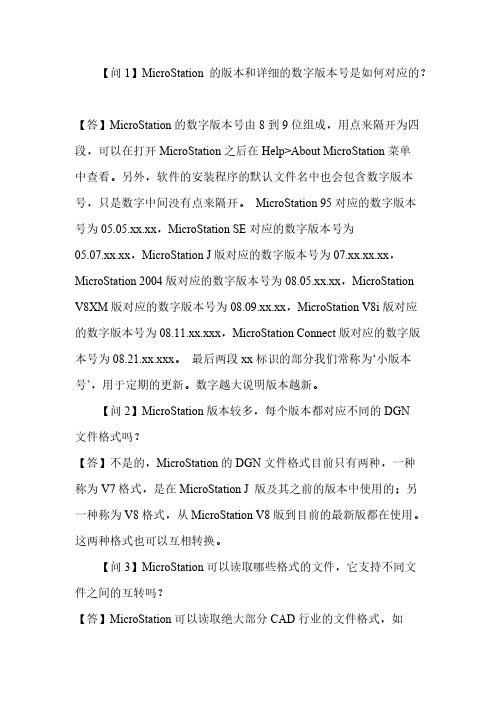

【问1】MicroStation 的版本和详细的数字版本号是如何对应的？【答】MicroStation的数字版本号由8到9位组成，用点来隔开为四段，可以在打开MicroStation之后在Help>About MicroStation菜单中查看。

另外，软件的安装程序的默认文件名中也会包含数字版本号，只是数字中间没有点来隔开。

MicroStation 95对应的数字版本号为05.05.xx.xx，MicroStation SE对应的数字版本号为05.07.xx.xx，MicroStation J版对应的数字版本号为07.xx.xx.xx，MicroStation 2004版对应的数字版本号为08.05.xx.xx，MicroStationV8XM版对应的数字版本号为08.09.xx.xx，MicroStation V8i版对应的数字版本号为08.11.xx.xxx，MicroStation Connect版对应的数字版本号为08.21.xx.xxx。

最后两段xx标识的部分我们常称为‘小版本号’，用于定期的更新。

数字越大说明版本越新。

【问2】MicroStation版本较多，每个版本都对应不同的DGN文件格式吗？【答】不是的，MicroStation的DGN文件格式目前只有两种，一种称为V7格式，是在MicroStation J 版及其之前的版本中使用的；另一种称为V8格式，从MicroStation V8版到目前的最新版都在使用。

这两种格式也可以互相转换。

【问3】MicroStation可以读取哪些格式的文件，它支持不同文件之间的互转吗？【答】MicroStation可以读取绝大部分CAD行业的文件格式，如DWG，3DS，SHP 等等，具体的内容可以在打开MicroStation后弹出的‘打开文件’对话框中的文件格式里查看，另外，使用主菜单的File>Import 功能也能将不同格式的数据文件导入到当前的模型文件中。

基于Microstation V8 XM图纸批量打印的实现

基于Microstation V8 XM图纸批量打印的实现

基于Microstation V8 XM图纸批量打印的实现陈青松【摘要】Microstation通用功能已非常强大,但在实现图纸批量化打印方面却存在着不足,需要用户手动对每幅图进行选择、设置和打印,工作效率低下,这就需要开发出一种快速批量打印工具.着重介绍了了在MicrostationV8 XM平台上基于Nativecode开发方式实现批量打印的方式方法.【期刊名称】《制造业自动化》【年(卷),期】2017(039)007【总页数】3页(P133-135)【关键词】Microstation;dgn;批量打印【作者】陈青松【作者单位】中冶赛迪技术研究中心有限公司 BIM技术研究中心,401122【正文语种】中文【中图分类】TH12;TP391随着企业甩图板工程的完成，企业信息化建设的不断深入，计算机在企业应用中的地位越来越重要，而作为信息化基础的CAD软件是企业信息化工程的一个支承点。

为了能够指导工程项目施工建设，CAD出图是一个必不可少的步骤，特别是出大批量的工程图、建筑图等。

如果针对项目图纸单张打印，这将大大增加设计人员的工作量，使工作显得冗余，降低了工作效率。

Microstation是全球驰名的美国Bentley公司开发的企业级工程模式应用软件产品的基础CAD软件，具有强大的2D/3D辅助设计功能，在欧美及国内的大中型工程设计企业得到了极为广泛的应[1]。

本文将围绕如何在Microstation V8 XM 中实现图纸批量打印展开研究。

在一个具体项目中，工程图纸对应的图框存在图框大小不一、横放或竖放、缩放、旋转（本文只针对那些旋转角度为90度整数倍的图框）、加长等各种情况，这为图框范围正确识别和针对各类型图框正确设置打印参数带来了挑战。

针对这些实际情况批量打印程序必须实现以下基本功能：1）对于单个文件中存在多个图框情况，要能获取该文件中所有图框信息；2）对于批量选择的多个文件，要能获取每个文件中所有图框信息；3）可对相同类型图框单独或者统一设置打印参数；4）对于设置好打印参数所有图纸，能在命令触发的条件下执行全自动批量打印。

MicroStation操作技巧

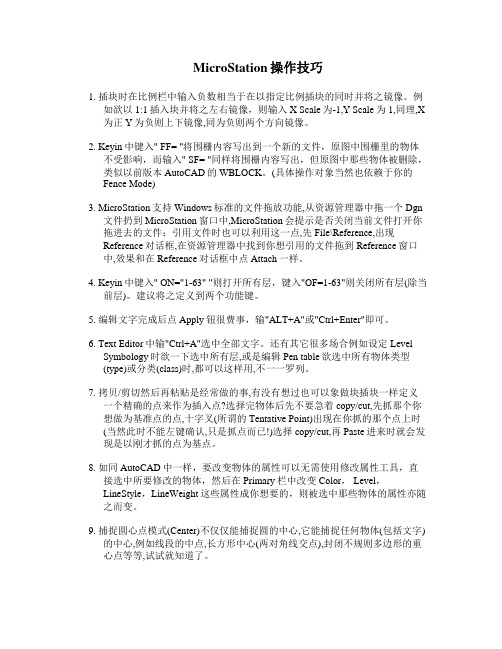

MicroStation操作技巧

MicroStation操作技巧1. 插块时在比例栏中输入负数相当于在以指定比例插块的同时并将之镜像。

例如欲以1:1插入块并将之左右镜像，则输入X Scale为-1,Y Scale为1,同理,X 为正Y为负则上下镜像,同为负则两个方向镜像。

2. Keyin中键入" FF= "将围栅内容写出到一个新的文件，原图中围栅里的物体不受影响，而输入" SF= "同样将围栅内容写出，但原图中那些物体被删除，类似以前版本AutoCAD的WBLOCK。

(具体操作对象当然也依赖于你的Fence Mode)3. MicroStation支持Windows标准的文件拖放功能,从资源管理器中拖一个Dgn文件扔到MicroStation窗口中,MicroStation会提示是否关闭当前文件打开你拖进去的文件；引用文件时也可以利用这一点,先File\Reference,出现Reference对话框,在资源管理器中找到你想引用的文件拖到Reference窗口中,效果和在Reference对话框中点Attach一样。

4. Keyin中键入" ON="1-63" "则打开所有层，键入"OF=1-63"则关闭所有层(除当前层)。

建议将之定义到两个功能键。

5. 编辑文字完成后点Apply钮很费事，输"ALT+A"或"Ctrl+Enter"即可。

6. Text Editor中输"Ctrl+A"选中全部文字。

还有其它很多场合例如设定LevelSymbology时欲一下选中所有层,或是编辑Pen table欲选中所有物体类型(type)或分类(class)时,都可以这样用,不一一罗列。

7. 拷贝/剪切然后再粘贴是经常做的事,有没有想过也可以象做块插块一样定义一个精确的点来作为插入点?选择完物体后先不要急着copy/cut,先抓那个你想做为基准点的点,十字叉(所谓的Tentative Point)出现在你抓的那个点上时(当然此时不能左键确认,只是抓点而已!)选择copy/cut,再Paste进来时就会发现是以刚才抓的点为基点。

Microstation常用命令简介

Microstation常用命令简介

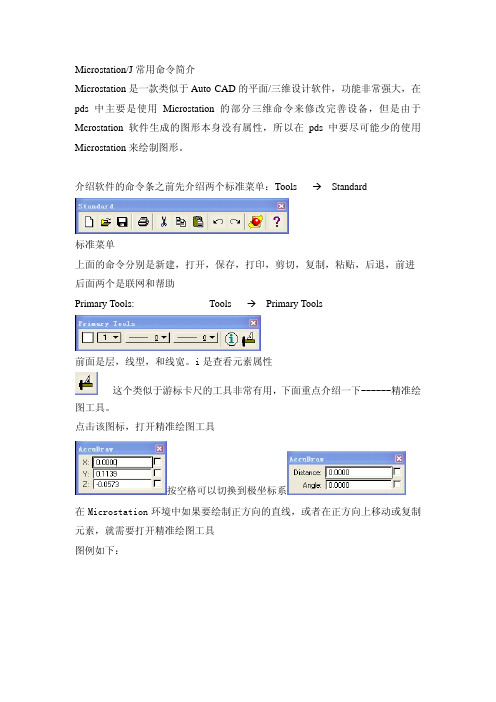

Microstation/J常用命令简介Microstation是一款类似于Auto CAD的平面/三维设计软件，功能非常强大，在pds中主要是使用Microstation的部分三维命令来修改完善设备，但是由于Mcrostation软件生成的图形本身没有属性，所以在pds中要尽可能少的使用Microstation来绘制图形。

介绍软件的命令条之前先介绍两个标准菜单：Tools Æ Standard标准菜单上面的命令分别是新建，打开，保存，打印，剪切，复制，粘贴，后退，前进后面两个是联网和帮助Primary Tools: Tools Æ Primary Tools前面是层，线型，和线宽。

i是查看元素属性这个类似于游标卡尺的工具非常有用，下面重点介绍一下------精准绘图工具。

点击该图标，打开精准绘图工具按空格可以切换到极坐标系在Microstation环境中如果要绘制正方向的直线，或者在正方向上移动或复制元素，就需要打开精准绘图工具图例如下：打开该工具后鼠标在视图上选择了第一点之后就会出现如图中所示的正方向标示框，向任意方向移动光标，并点击回车键锁定轴的方向，上图中点击了Enter 键之后，X轴，Z轴的偏移被锁定，所绘制的直线只有Y轴的偏移量。

这种模式类似于cad中的正交开模式（Ctrl+L）上述介绍适用于在顶视图，前视图，右视图等正方向的视图中绘制时。

如果是在Isometric View中则需要按“E” ，“S”， “B”切换方框所在的平面。

初学理解有难度，可在图形中试试，结合上述介绍理解。

一．Microstation中的2D命令Microstation/J常用2D命令都集中在main菜单中。

路径为Tools Æ MainMain菜单中每个图标下都隐藏着与该命令相类似的其他命令，在某一图标上长按左键即可显示隐藏的所有命令。

长按并拖拽可以拉出所有隐藏命令成独立菜单。

1.选择工具选择工具，通常用第一个命令，用于选择一个元素或者按住Ctrl同时选择多个元素，元素被选择之后将高亮显示。

MicroStation二次开发教育课件


2. MicroStation软件简介
2008 MicroStation二次开发培训
MicroStation软件的发展
2008 MicroStation二次开发培训
ØMicroStation软件的功能
2008 MicroStation二次开发培训
MicroStation 是 Bentley公司服务于基础工程设计、建造和运营活动的 旗舰产品
(如果装载不成功，可能是MS_ADDINPATH的路径设置不正确，应包含刚生成的Addins)
• 该Addins含有三条命令：MyAddins open, MyAddins locate和MyAddins place
装载和卸载Addins
• Addins依附于应用程序域(AppDomain)，要卸载Addins必须将其所在的应用程序域一起卸载
2008 MicroStation二次开发培训
1. 软件安装
1.1 Microsoft Visual 2005 1.2 Bentley桌面应用预安装包——bda08110505en.exe 1.3 MicroStation V8i——ms08110517en.exe
2008 MicroStation二次开发培训
BASIC JMDL
√× √√ √√ √× √× ×× ×× ××
UCM
× √ √ √ √ √ √ √
CSL
× ? ? ? ? √ √ √
ቤተ መጻሕፍቲ ባይዱ独立 VB/C++
√ √ × × × × × ×
2008 MicroStation二次开发培训
Ø VBA -- .mvba既是源文件又是最终的执行文件 Ø Addins -- 标准的C#/ / 项目，最后生成.dll作为执行

MicroStation基本操作命令

打开符号库以后，双击某一符号，就可以在图面上进行放置。 8：调用色表。
9：修改视图属性
作者：杜巧玲
7
10：软件在初始化时的一些配置文件路径的指定。如下图：
11：调用快捷键 路径：[工作空间]/[功能键]
快捷键的设置如下：
F2:画 线 。
F3:裁 边
F4： 匹 配 元 素 属 性
F5：改变元素属性
F6：XYZ-DISPLY F7 ：放大
作者：杜巧玲
4
画圆。 画矩形。 画多边形。 画线。 量两点之间的距离。其测量的结果会在状态栏中显示出来。 量面状地物的面积。其测量的结果会在状态栏中显示出来。 打散。可以将选中的复杂元素打散为普通元素，或将共享单元打散为普通单元或 几何图形。设置见下图。
fence fence 删除。
依次的功能为：刷新、放大、缩小、矩形放大、全屏、视图属 性的选择、平移、上一视图、下一视图。
优点
缺点
1）中文界面，方便学习。 稳定性不是很好。
2）一次性可以参考多个文
件。
3）可以输入 12 版的 DXF
格式的数据。
1）系统稳定性比较好 一次性只能参考一个文 件
1）兼容性最好，可以 打开或参考 CAD 格式 的数据。
使用程度 常用
常用 不常用
2：关于软件界面的介绍：
作者：杜巧玲
2
3：常用命令的介绍 从[tools]/[main]/[main]可以把主菜单调出来。如下图所示。
依次的捕捉模示为：任意点捕捉、节点捕捉、中点捕捉。 依次是当前状态的颜色、层、线型、线宽。
查看元素的属性信息。 层管理器： 右键点击下面红箭头处的图标，然后调出层管理器的对话框。
作者：杜巧玲
5

MicroStation常用功能简介

MicroStation常用功能简介1．最常用的几个工具栏：1.1 标准工具栏：新建保存裁剪粘贴恢复帮助打开打印复制回退站点1.2 属性工具栏当前层颜色线型线宽线划样例1.3 基本工具栏参考层元素信息精确绘图1.4 视图控制工具栏刷新放大缩小开窗放大全景移屏前一视图后一视图（移屏可以用更简便的方法：SHIFT键+鼠标左键）2．主工具箱中的部分工具栏：主工具箱集中了一些常用的工具或工具栏，其中右下角带三角号的图标表示可拉出一个工具栏，又包括一些相关工具。

2.1 选择元素单选 智能选择：可以单选、框选、线选、加选、减选、反选、放弃选择等 2.2 围栅放围栅 围栅内内容操作修围栅 删除围栅内内容2.3 放置线智能线 直线 流线串连接元素的智能线相当于CAD的PLINE线，直线相当于CAD的LINE线，流线串或称曲线相当于CAD的SPLINE线。

一般要求使用连接元素的智能线、不用直线、禁止使用流线串。

2.4 放置文本（注记）放置文本编辑文本改变文本属性2.5 单元操作放置单元替换单元2.6 测量工具测量距离测量长度2.7 属性操作改变要素属性匹配要素属性2.8 操作工具拷贝平行曲线旋转阵列移动缩放镜像2.9 编辑工具调整结点直线延长延伸增加内点打断相交修剪删除内点3．菜单菜单可实现全部工具的功能菜单如下：文件3.1 编辑元素设置3.2 工具3.3 实用3.4 工作空间窗口帮助3.1 文件a.“压缩设计文件”：清除文件中的冗余成份b.“参考文件操作”：调入、清除、打散参考文件c.“输入”：引入各种格式文件d.“输出”：以不同格式输出3.2 设置a.“层管理器”：对层进行各种操作b.“设计文件”：主要是对工作单位进行设置3.3 工具可以设置浮动于窗口中的工具栏3.4 实用a.“键入内容”：键入命令实现各种操作，键入精确坐标值b.“单元选择器”：调用单元库与选择单元c.“调用MDL应用程序”：运行MDL应用程序d.“调用宏”：运行宏语言应用程序4．其他常用操作4.1 鼠标的操作a. 左键：选择、确认b. 右键：放弃、选择同一目标点选择集中的下一要素c. 左右键同时击：捕捉目标4.2 工具栏的操作a. 可拖拉、定位于屏幕任一位置b. 鼠标放置于工具上可出现解释（状态条）和提示（停顿片刻）4.3 即时存盘特性a. 优点是不会由于意外原因或误操作造成工作量的损失b. 缺点是无法放弃不想保存的操作（当然可以用撤消操作实现）4.4 应用程序存放位置a. 线型库：SYMB目录下b. 单元库：CELL目录下c. 字库文件：SYMB目录下d. 宏：MACROS目录下e. MDL程序：MDLAPPS目录下4.5 种子文件新建文件时可以指定种子文件，主要是指定二维或三维及工作单位4.6 界面风格系统启动时可以选择界面风格。

基于Microstation的井位加载模块设计与开发

（１）ＭｉｃｒｏＳｔａｔｉｏｎ内部的用于执行ＭＤＬ应用程序的伪码解释器； （２）ＭｉｃｒｏＳｔａｔｉｏｎ内部的ＭＤＬ调试器； （３）大量的运行库函数； （４）可以改变ＭｉｃｒｏＳｔａｔｉｏｎ各种行为的钩子（Ｈｏｏｋｓ）函数，所 谓钩子函数是指那些在某种事件发生时被ＭｉｃｒｏＳｔａｔｉｏｎ自动执行的函 数； （ ５ ） Ｇ Ｕ Ｉ 开 发 工 具 ， 可 以 用 于 开 发 基 于 Ｍｏｔｉｆ的 图 形 用 户 界 面 （包括：对话框、下拉菜单等）； （６）资源管理器。
设置井名注记的位置和比例尺 ／／ｉｆ （ｓｔｒｃｍｐ（ｗｎａｍｅ，＂－＂）！＝０） ｛ ｆｐ１＝ｆｏｐｅｎ（＂ｄ：＼ｗｔｃ＂，＂ｒ＂）； ｆｓｃａｎｆ（ｆｐ１，＂％ｓ％ｓ＼ｎ＂，ｗｅｎａｍｅ，ｃｅｎａｍｅ）； ｗｈｉｌｅ（！ｆｅｏｆ（ｆｐ１）） ｛ｆｓｃａｎｆ（ｆｐ１，＂％ｓ％ｓ＼ｎ＂，ｗｅｎａｍｅ，ｃｅｎａｍｅ）； ｉｆ （ｓｔｒｃｍｐ（ｗｎａｍｅ，ｗｅｎａｍｅ）＝＝０） ｂｒｅａｋ； ｝ ｆｃｌｏｓｅ（ｆｐ１）； ｎ＝ｃｅｎａｍｅ［０］－＇０＇； ｃｅｌｌｐｏｓ＝ｍｄｌＣｅｌｌ＿ｇｅｔＦｉｌｅＰｏｓＩｎＬｉｂｒａｒｙ（ｓｔｒｕｐｒ（ｃｅｎａｍｅ））； Ｏｒｉｇｉｎ．ｘ＝ｘ＋１０＊ｋ＋５００；
２ 相关概念
２．１ 系统平台Ｍｉｃｒｏｓｔａｔｉｏｎ 系 统 所 采 用 的 开 发 平 台 为 Ｍｉｃｒｏｓｔａｔｉｏｎ ｖ８． Ｍｉｃｒｏｓｔａｔｉｏｎ ｖ８ 是
Ｂｅｎｔｌｅｙ公司于２００４年推出的ＣＡＤ软件包，是一个功能强大的图形设 计系统。它广泛应用于工程、建筑、机械设计、绘图、测绘等领域。 Ｍｉｃｒｏｓｔａｔｉｏｎ ｖ８是Ｍｉｃｒｏｓｔａｔｉｏｎ系列的地理产品，它在功能和灵活性上 将ＣＡＤ和ＧＩＳ完美地结合，系统具有成熟的栅格和矢量数据处理功 能，开放的实体数据库接口，强大的空间分析功能和一整套灵活的输 入、管理、分析和可视化的地理信息的工具，为地理工程师和应用软 件开发者提供了一个非常完善的解决方案。 ２．２ 开发语言ＭＤＬ
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

12 |
© 2009 Bentley Systems, Incorporated
高级主题
1、捕获COM事件：
(1). 声明一个类来实现接口 internal sealed class MyAddin : Bentley.MicroStation.AddIn, BCOM.IModelChangeEvents (2). 调用添加事件捕获的方法 protected override int Run (System.String[] commandLine) { s_comApp.AddModelChangeEventsHandler (this); …… }
© 2009 Bentley Systems, Incorporated
• 高级主题
• 问题与解答
2 |
Addins简介
Addins是一种全新的开发MicroStation应用程序的方法，从V8XM开始支持 V8XM
V8i
V8i SS1~3
Addins完全基亍.NET平台，可用C#、和C++.NET等语言编程 C# C++/CLI
实现MyAddins open命令——KeyinCommands.cs
实现MyAddins place命令——MyAddinsPlacementCmd.cs
BCOM.Point3d basePt; int m_nPoints = 0; public void DataPoint (ref BCOM.Point3d Point, BCOM.View View) { if (0 == m_nPoints) { m_mandState.StartDynamics(); basePt = Point; m_nPoints = 1; m_App.ShowPrompt(“Enter End Point"); }else{ Dynamics(ref Point, View, BCOM.MsdDrawingMode.Normal); basePt = Point; } }
© 2009 Bentley Systems, Incorporated
(3). 实现接口中的方法 public void ModelChange (BCOM.ModelReference modelRef, BCOM.MsdModelChangeType changeType) { if (changeType == BCOM.MsdModelChangeType.dlModelChangeActive) MessageBox.Show ("DesignFileName=" + modelRef.DesignFile.FullName); }
11 |
© 2009 Bentley Systems, Incorporated
在VS中调试Addins
启动MS V8i； 切换到VS中，设置断点； 在VS中选菜单Debug > Attach to Process 在Attach to Process对话框中设置Attach to 为Managed code，然后选择 ustation.exe进程并点击Attach按钮 再切换到MS V8i，装载你的Addins程序，此时，自动进入VS调试环境 其它步骤详见VS的使用说明
© 2009 Bentley Systems, Incorporated
Addins介绍
——用C#开发MicroStation应用程序
Bentley开发商网络(BDN)工程师 符永安 yongan.fu@
议程
• Addins简介
• Addins向导的安装及使用
• 编译并运行Addins程序 • Addins结构分析 • 增加实际功能 • 在VS中调试Addins • 学习资源
14 |
© 2009 Bentley Systems, Incorporated
高级主题(续2)
(3).调用这些凼数： public void createAMesh() { const int NUMPTS = 1000; BCOM.Point3d[] meshPts = new BCOM.Point3d[NUMPTS]; double uor = s_comApp.ActiveModelReference.UORsPerMasterUnit; Random rd = new Random(); for (int i=0; i<NUMPTS; i++) { meshPts[i].X = uor * rd.Next(0, 100); meshPts[i].Y = uor * rd.Next(0, 100); meshPts[i].Z = uor * rd.NextDouble()*2; } int ppEd; mdlMesh_newPolyfaceFromXYTriangulation(out ppEd, meshPts, NUMPTS); BCOM.Element oEl = s_comApp.MdlCreateElementFromElementDescrP(ppEd); s_comApp.ActiveModelReference.AddElement(oEl); mdlElmdscr_freeAll(ref ppEd); }
© 2009 Bentley Systems, Incorporated
10 |
增加实际功能(续1)
public void Dynamics (ref BCOM.Point3d Point, BCOM.View View, BCOM.MsdDrawingMode DrawMode) { if (1 == m_nPoints) { BCOM.Point3d [] pts = new BCOM.Point3d[2]; pts[0] = basePt; pts[1] = Point; BCOM.LineElement line = m_App.CreateLineElement1 (null, ref pts); line.Redraw (DrawMode); if (DrawMode == BCOM.MsdDrawingMode.Normal) m_App.ActiveModelReference.AddElement(line); } } public void Reset() { try { …… } catch (NullReferenceException e) { Console.WriteLine("no window" + e.Message); } // m_mandState.StartDefaultCommand(); m_nPoints = 0; }
4 |
© 2009 Bentley Systems, Incorporated
编译并运行Addins程序
配置VS：用向导生成项目后要将commands.xml文件属性中的Build Action 由Content改为Embeded Resource；
直接用VS的Build功能建立项目 运行Addins：MDL LOAD xxx
© 2009 Bentley Systems, Incorporated
5 |
6 |
Addins结构分析
© 2009 Bentley Systems, Incorporated
7 |
Addins结构分析(续1)
16 |
© 2009 Bentley Systems, Incorporated
问题与解答
【问1】：Addins程序能不退出MS卸载吗？ 【答】：装载时用 MDL LOAD MyAddins，，MyDomain 卸载时用 CLR UNLOAD DOMAIN MyDomian This approach is not stable. Don’t recommand to use. 【问2】：用Bmake和VS编译程序时有commands.xml的区别，这在向导的哪个文件中控制？ 【答】：C:\Program Files\Microsoft Visual Studio 8\VC\VCWizards\MicroStationAddInWizard\Templates\1033\root.cs中的34行 KeyinTree="[!output SAFE_PROJECT_NAME].commands.xml")] 【问3】：用MSV8i SS1 SDK Bmake Addins程序时出现一个FxCop错误，如何解决？ 【答】：修改mkcsharp.mki如下： %if defined(FxCopProject) FxCopAssembly = $(ASSEMBLY_TARGET_DIRECTORY)$(ASSEMBLY_TEMP_NAME) FxCopIntermediateOutput = $(o) %include fxcop.mki %endif
13 |
高级主题(续1)
2、调用MDL函数：
(1). using System.Runtime.InteropServices;
(2). 在类中声明MDL凼数原型： [DllImport("stdbspline.dll")] public static extern long mdlMesh_newPolyfaceFromXYTriangulation(out int ppMeshDescr, BCOM.Point3d[] pXYZArray, int numXYZ); [DllImport("stdmdlbltin.dll")] public static extern void mdlElmdscr_freeAll(ref int ppEd);
Addins类似亍MDL应用，也有TaskID和命令表，但命令表以XML形式表达 使用WinForm作为用户界面(GUI) WinForm
