锅炉安装作业指导书
1. 准备工作
- 确保锅炉安装场地平整稳固，通风良好。
- 检查锅炉和相关设备的配件是否齐全。
- 检查锅炉安装过程中可能需要使用的工具是否准备齐全。
2. 锅炉安装步骤
- 根据锅炉的使用说明书，确定正确的安装位置。
- 将锅炉放置在安装位置，并确保与周围设备和管道对接正确。
- 使用合适的工具连接锅炉与周围设备和管道。
- 请注意，进行连接时必须确保连接部分不漏水、不松动。
3. 安装前的检查
- 请确保锅炉和相关设备的电源已经关闭，并拔掉电源插头。
- 检查安装后的连接部分是否牢固可靠，并防止发生漏水等安
全问题。
- 对锅炉整体进行一次全面的检查，确保没有任何松动的部分
或可疑问题。
4. 安装后的测试
- 打开锅炉供水和供电开关。
- 观察锅炉运行情况，确保锅炉正常启动。
- 测试锅炉的热水供应功能，确保水温和供水压力符合要求。
- 检查锅炉的安全装置是否正常工作。
5. 安全注意事项
- 安装过程中，请注意防止人员滑倒、碰撞或触电等事故。
- 在调试过程中，请确保工作场地和周围环境的安全。
- 在完成安装后，请彻底清理施工现场并妥善处理废弃物。
注意：以上仅为锅炉安装作业的一般指导，具体操作步骤应根据实际情况和相关规范进行调整和执行。
提醒：在进行锅炉安装作业之前，请确保您具备相关的专业知识和技能，或者在安装过程中请专业人员进行操作。
作业指导书工程名称：纳雍二厂4×300MW机组新建工程（一公司部分）名称：锅炉房照明安装（一）编制单位：电自工程处照明班编制人：专职工程师：施工管理科：质量管理科：安全管理科：总工程师：贵州电力建设第一工程公司编制时间2003年10 月25 日目录一、编制依据 3二、工程概况和特点 3三、范围 3四、施工进度计划 5五、作业条件 5六、劳动力计划 6七、机工具配备 6八、材料、设备要求 7九、操作工艺流程 7十、作业程序、方法 8 十一、质量标准 12 十二、安全、文明措施 13 十三、技术记录表格 14附P3横道图附安全风险对策表一、编制依据：《纳电二厂施工组织总设计》；《电气装置安装工程电缆线路及验收规范》（GB 50168-92）；《电气装置安装工程电气照明及验收规范》（GB 50168-92）；《电气装置安装工程质量检验及评定规程》；《电力建设安全施工管理规定》；《电力施工企业安全性评价》；公司二级程序文件QDY/ND/QMP-18《施工方案和作业指导书编写程序》。
二、工程概况和特点：承担新建纳雍二厂4×300MW机组工程1#机锅炉房，2#机锅炉房，＃1机除氧煤仓间，＃2机除氧煤仓间、＃1、2炉引风机室的照明安装。
三、工程范围：新建纳雍二厂4×300MW机组工程＃1、2锅炉房，＃1、2机除氧煤仓间，＃1、2炉引风机室照明电线管、照明线路、配电箱电源电缆管安装、灯具安装、工作照明配电箱、事故照明配电箱、开关及插座的安装。
主要工程实物量如下表：四、施工进度计划：见P3横道图。
见P3横道图。
五、作业条件：施工作业环境条件有以下几个特点：1、与土建工程作业工序应密切配合，以保证电气照明装置安装工程的质量及设备定位。
2、安装过程兼顾相关专业，应避免设备安装位置冲突，或灯光被设备遮挡等情况。
3、管路、配电箱、灯具等安装完成后，遇土建消缺时应进行成品保护再行施工。
4、施工高空及交叉作业较多，施工时平台栏杆、孔洞等尚未完善。
锅炉厂房照明安装施工方案1. 引言本文档旨在提供锅炉厂房照明安装施工方案的详细说明。
照明是锅炉厂房中不可或缺的设施，它不仅能提供必要的照明条件，还确保操作人员在厂房内进行安全作业。
为了实现高效、安全和可靠的照明系统，我们将按以下步骤进行施工。
2. 施工步骤2.1 规划与设计首先，需要进行规划和设计工作。
根据厂房的大小和布局，确定合适的照明方案。
考虑到厂房内环境恶劣且有高温、尘土等因素的存在，我们建议使用防爆型照明设备，并根据需要增加紧急照明系统。
2.2 安装照明设备在施工过程中，需要安装各种照明设备，包括灯具、电缆、开关等。
按照设计方案，确定每个设备的位置和数量，并确保其稳固可靠地安装在合适的位置上。
同时，还要注意设备之间的布线，保证电缆的安全性和整体美观。
2.3 进行电气连接完成设备安装后，需要进行电气连接。
根据设计方案，对每个设备进行正确的电气接线。
确保电缆连接牢固，没有松动或堆积，并根据需要进行接地处理。
此外，还需进行电气测试，确保照明系统的正常运行。
2.4 安装照明控制系统为了方便对照明系统进行控制，需要安装照明控制系统。
根据需求，可选择自动控制或手动控制系统。
在安装过程中，要确保控制设备与照明设备的正常连接，并进行功能测试，以保证系统的稳定性和可靠性。
2.5 安全测试与调试完成安装工作后，需要进行安全测试和调试工作。
测试包括照明设备的亮度和颜色温度测试，以及照明控制系统的开关和调光功能测试。
通过测试和调试，确保照明系统达到设计要求，并符合工作环境的需求。
如果存在问题，需要及时修复。
2.6 编写施工报告在施工完成后，需要编写一份详细的施工报告，包括施工过程中的注意事项、安装详情、电气连接和测试记录等。
施工报告是施工质量和安全的重要证明，也为今后的维护提供参考。
确保报告准确完整，保存备份。
3. 施工注意事项3.1 安全第一在进行锅炉厂房照明安装施工时，安全永远是第一位的。
操作过程中应严格遵守相关的安全规范和操作规程，佩戴好个人防护装备，避免事故的发生。
编号：中国电力建设公司施工作业指导书工程名称：电厂2×330MW机组工程工程规模： 2×330MW项目名称：#1炉本体照明编制单位：电力建设公司热电工程安装项目部出版日期2015年 02 月 08 日版次报审版目录1．编制依据 (2)2．编制目的 (2)3．施工内容 (2)4．施工条件 (2)5．施工程序及方法 (3)6．质量及工艺要求 (5)7．技术记录要求 (8)8．安全预防措施 (8)9．环境控制措施 (9)10．主要机械及工器具 (10)11．人员资质要求 (10)1 编制依据1.1 电厂2×330MW亚临界机组电气专业施工组织设计。
1.2 《电气装置安装工程质量检验及评定规程》 2002年版。
1.4 《电气装置安装工程电气照明装置施工及验收规范》(GB50259—96)。
1.5 《电力建设安全工作规程》（第1部分：火力发电厂）2002年版。
1.6 有关设备厂家图纸、说明书及技术协议。
1.7 火电建设公司《质量职业健康安全环境管理体系》程序文件(2005版)。
1.8 电力设计院设计图纸D1505（2）《主厂房照明（二）》。
2编制目的本施工方案针对电厂2×330MW机组锅炉本体照明设施安装的特点编制，在施工质量、工艺、职业健康安全、环境等方面进行规定，以便于在施工过程中保证施工的质量、工艺、职业健康安全、环境保护满足公司及业主的要求。
3 施工内容3.1 施工范围#1机组锅炉本体照明安装；3.2 工程量序号名称单位数量安装地点1 灯具套590 锅炉本体2 耐热导线BV-105° 4mm2米42000 锅炉本体3 热镀锌电缆管米21000 锅炉本体4 低压插座箱 12V 个30 锅炉本体5 照明配电箱、控制箱个8 锅炉本体6 降压变压器个30 锅炉本体7 防爆接线盒个580 锅炉本体8 角钢∠40×40×4 米40 锅炉本体4 施工条件4.1 对灯具安装有妨碍的施工设施应拆除，场地清理干净。

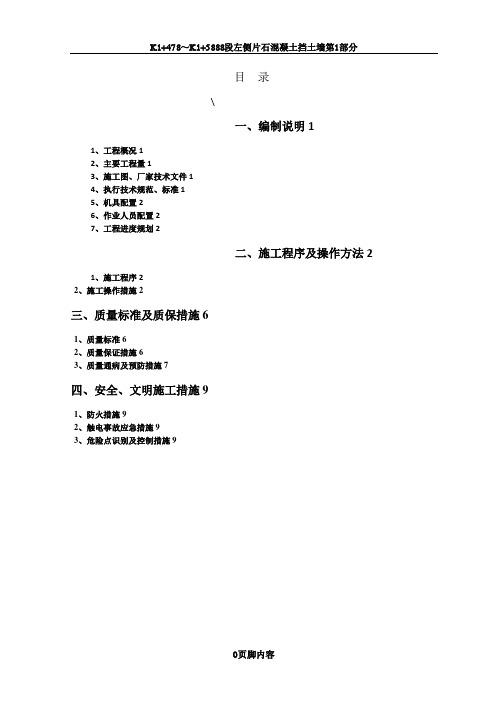

目录\一、编制说明11、工程概况12、主要工程量13、施工图、厂家技术文件14、执行技术规范、标准15、机具配置26、作业人员配置27、工程进度规划2二、施工程序及操作方法21、施工程序22、施工操作措施2三、质量标准及质保措施61、质量标准62、质量保证措施63、质量通病及预防措施7四、安全、文明施工措施91、防火措施92、触电事故应急措施93、危险点识别及控制措施9一、编制说明1、工程概况中煤平朔劣质煤综合利用示范项目位于山西省朔州市平鲁区井坪镇工业园区，由中煤平朔煤业集团有限公司投资建设，中煤西安设计工程有限责任公司设计的4X160t/h高压次高温循环流化床锅炉，锅炉辅助系统（热力、烟风煤、除灰渣、冲洗水、除尘、电气、热控、通讯等系统）配套工程均由本公司承建。
工程施工具有点多面广，工期短、工作量大的特点。
为了提高锅炉房内、锅炉本体照明安装质量，避免发生安全事故，加强施工工序的过程控制，特编制锅炉本体照明安装施工方案。
2、主要工程量3、施工图、厂家技术文件3.1、中煤西安设计工程有限责任公司《锅炉本体照明平面布置图》S5323-207.24、执行技术规范、标准4.1、《电气装置安装工程质量检验及评定规程》DL/T 5161.1~5161.17—2002 4.2、《电气装置安装工程低压电器施工及验收规范》GB50303-2006 4.3、《电气装置安装工程电气照明装置施工及验收规范》GB50167-2010 4.4、《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50575-20105、机具配置6、作业人员配置7、工程进度规划锅炉本体照明施工：2014年6月1日至2014年6月30日二、施工程序及操作方法1、施工程序2、施工操作措施2.1、线管明配钢管除锈涂漆切断钢管弯管连接固定封堵2.1.1、敷设在多尘或潮湿场所的电线保护管，管口及其各连接处应密封。
2.1.2、电线保护管不宜穿过设备或建筑物、构筑物的基础必须穿过时，应采取保护措施。

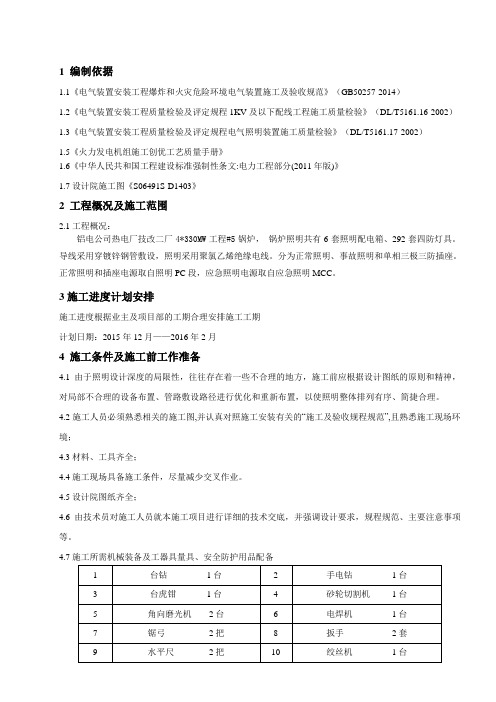

1 编制依据1.1《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-2014）1.2《电气装置安装工程质量检验及评定规程1KV及以下配线工程施工质量检验》（DL/T5161.16-2002）1.3《电气装置安装工程质量检验及评定规程电气照明装置施工质量检验》（DL/T5161.17-2002）1.5《火力发电机组施工创优工艺质量手册》1.6《中华人民共和国工程建设标准强制性条文:电力工程部分(2011年版)》1.7设计院施工图《S06491S-D1403》2 工程概况及施工范围2.1工程概况：铝电公司热电厂技改二厂4*330MW工程#5锅炉，锅炉照明共有6套照明配电箱、292套四防灯具。
导线采用穿镀锌钢管敷设，照明采用聚氯乙烯绝缘电线。
分为正常照明、事故照明和单相三极三防插座。
正常照明和插座电源取自照明PC段，应急照明电源取自应急照明MCC。
3施工进度计划安排施工进度根据业主及项目部的工期合理安排施工工期计划日期：2015年12月——2016年2月4 施工条件及施工前工作准备4.1由于照明设计深度的局限性，往往存在着一些不合理的地方，施工前应根据设计图纸的原则和精神，对局部不合理的设备布置、管路敷设路径进行优化和重新布置，以使照明整体排列有序、简捷合理。
4.2施工人员必须熟悉相关的施工图,并认真对照施工安装有关的“施工及验收规程规范”,且熟悉施工现场环境；4.3材料、工具齐全；4.4施工现场具备施工条件，尽量减少交叉作业。
4.5设计院图纸齐全；4.6由技术员对施工人员就本施工项目进行详细的技术交底，并强调设计要求，规程规范、主要注意事项等。
4.7施工所需机械装备及工器具量具、安全防护用品配备5 作业程序、方法及要求5.1施工作业程序流程图：5.2作业内容及要求5.2.1施工准备，技术交底：技术员根据设计院图纸及有关的规程规范，向施工人员交代本次施工项目的施工范围、施工内容、线路走向、施工注意事项等有关内容。
锅炉本体照明安装作业指导书文件编码：HDHDWQ2HDQ012-2013编制人：杨晶日期：2013年07月05日版次：A目录1.工程概况及工程量 (1)1.1工程概况 (1)1.2工程量和工期 (1)2.编制依据 (1)3.作业前的条件和准备 (2)3.2作业人员配置、资格 (2)3.3作业工机具、材料及安全器具 (3)4.作业程序、方法 (3)4.1 施工工艺流程 (3)4.2 施工方法及要求 (4)5.质量控制点的设置和质量通病预防 (4)5.1 质量目标 (6)5.2 质量控制及质量通病预防.................................... 错误！未定义书签。
5.4 质量标准及要求............................................ 错误！未定义书签。
6 作业的安全要求和环境条件 (7)6.1 作业的安全危害因素辨识和控制 (7)6.2 环境条件 (8)6.3 消防管理 (8)6.4作业指导书应急处理预案 (9)6.5作业的安全要求和措施 (10)※7 强制性条文 (11)8 附录 (11)8.1危险因素分析及控制对策表 (11)8.2验评表格表格 (11)1.工程概况及工程量1.1工程概况本工程为新建工程，规划装机容量4×200MW，分二期建设。
一期工程建设两套S109E（2×200MW级）燃气-蒸汽联合循环供热机组，二期工程规划扩建2套同类机组。
华电国际天津武清燃气分布式能源站拟建于天津市武清开发区三期西区北部，本工程拟采用燃气-蒸汽联合循环机组实现冷热电三联供，配套建设冷热管网，向武清开发区及部分武清城区提供采暖、蒸汽、集中制冷和生活热水。
本工程厂址位于天津市武清开发区三期工程西区的北部，东南方向距武清城区约7.5km。
厂区北侧为高新道及龙凤新河，南邻七支渠和广源道，西邻宁平路，该路西侧为北欧绿色产业园用地，东侧为华电污水处理厂,东南侧为自来水厂和信义110kV变电站，污水处理厂东侧为新开路。
锅炉本体照明安装作业指导书一、引言锅炉本体照明是指在锅炉房内安装适当的照明设备，以确保操作人员在进行检修、维护和操作时能够清晰地看到工作区域，提高工作效率和安全性。
本作业指导书旨在提供详细的安装步骤和注意事项，确保锅炉本体照明的正确安装。
二、安装前准备1. 确定照明设备种类和数量：根据锅炉房的实际情况，确定所需的照明设备种类和数量，包括天花灯、壁灯、应急灯等。
2. 确定安装位置：根据锅炉房的布局和工作需要，确定照明设备的安装位置，确保能够覆盖到各个工作区域。
3. 准备所需材料和工具：根据照明设备的安装要求，准备好所需的材料和工具，包括电线、开关、插座、螺丝刀、电钳等。
三、安装步骤1. 制定安装计划：根据安装位置和数量，制定详细的安装计划，包括每个照明设备的具体安装位置和所需的材料和工具。
2. 安装电线和插座：根据安装计划，在锅炉房内铺设电线，并安装插座，确保照明设备能够正常供电。
3. 安装天花灯：根据安装计划，选择合适的位置，使用螺丝刀和电钳将天花灯固定在天花板上，并连接电线。
4. 安装壁灯：根据安装计划，选择合适的位置，使用螺丝刀和电钳将壁灯固定在墙壁上，并连接电线。
5. 安装应急灯：根据安装计划，选择合适的位置，使用螺丝刀和电钳将应急灯固定在墙壁上，并连接电线。
6. 连接开关：根据安装计划，安装开关，将照明设备与开关连接，确保能够方便地控制照明设备的开关。
7. 完成安装：检查每个照明设备的安装情况，确保固定牢固，电线连接正确，开关操作正常。
四、注意事项1. 安全第一：在进行安装作业时，务必戴好安全帽、手套和防护眼镜，确保人身安全。
2. 符合规范：安装过程中，要遵循相关的安全规范和电气安装标准，确保安装质量和安全性。
3. 电源断开：在进行电线连接和开关安装时，务必先切断电源，避免触电事故的发生。
4. 线路布置：电线的布置要合理，避免交叉和搭接，确保线路安全可靠。
5. 灯具选择：根据锅炉房内的工作环境和要求，选择适合的灯具，确保照明效果良好。
1.编制目的:为了规范照明装置的安装作业过程，促进照明装置施工技术水平的提高，确保照明装置安装工程的施工质量达到合同所要求的施工质量并对整个施工过程进行有效控制，特编制本作业指导书。
本作业指导书仅适用于合山电厂改扩建2×300MW级机组安装工程照明装置的施工。
主要施工范围包括：①汽机房及煤仓间照明，锅炉本体照明；②电除尘控制楼、电除尘器及引风机室照明；③其它辅助车间及设备照明等。
2.编制依据：2.1 合山电厂改扩建2×300MW级机组工程有关电缆敷设、电气设备布置的设计图纸。
2.2《火电机组达标投产考核标准》（2001年版）2.3《火电工程调整试运质量检验及评定标准》（1996年版）2.4《电气装置安装工程质量检验及评定规程》 DL/T 5161.1～5161.17—20022.5《电气装置安装工程施工及验收规范》中《电气装置安装工程电气照明装置施工及验收规范》GB 50259-962.6《电力建设安全工作规程》（火力发电厂部分）2.7《电力建设安全健康与环境管理工作规定》3.施工内容：3.1电源及控制设备的安装3.2照明管路敷设3.3管内配线及接线3.4照明灯具安装3.5回路通电检查4.施工应具备的条件：4.1需配合土建施工进行照明管敷设时，土建工程已具备照明管敷设条件。
4.2土建施工时留下的脚手架、模板等影响照明施工的一切杂物应予清除，包括建筑垃圾等。
4.3土建安装即将竣工，顶棚、墙体达到照明安装要求。
4.4地面清理工作应结束，设备安装位置确定，预留孔洞按电气设计图纸预留。
4.5作业指导书已编制，且审批通过。
4.6施工安全、技术交底已完成。
4.7施工用的材料、工器具、安全防护用品等准备完毕。
4.8确认要安装的设备及其附件已交付至现场。
5.施工程序和方法：5.15.2设备的开箱与检查：5.2.1设备的开箱与检查，会同现场监理、厂家代表、物管部有关人员严格遵照检验制度的有关规定进行检查，认真做好开箱检查记录，检查后各单位参加人员应在签证书上签字。
锅炉本体照明安装作业指导书文件编码：HDHDWQ2HDQ012-2013编制人：杨晶日期：2013年07月05日版次：A目录1.工程概况及工程量 01.1工程概况 01.2工程量和工期 02.编制依据 03.作业前的条件和准备 (1)3.2作业人员配置、资格 (1)3.3作业工机具、材料及安全器具 (2)4.作业程序、方法 (2)4.1 施工工艺流程 (2)4.2 施工方法及要求 (3)5.质量控制点的设置和质量通病预防 (3)5.1 质量目标 (5)5.2 质量控制及质量通病预防..................................... 错误!未定义书签。
5.4 质量标准及要求............................................. 错误!未定义书签。
6 作业的安全要求和环境条件 (6)6.1 作业的安全危害因素辨识和控制 (6)6.2 环境条件 (7)6.3 消防管理 (7)6.4作业指导书应急处理预案 (8)6.5作业的安全要求和措施 (9)※7 强制性条文 (10)8 附录 (10)8.1危险因素分析及控制对策表 (10)8.2验评表格表格 (10)1.工程概况及工程量1.1工程概况本工程为新建工程，规划装机容量4×200MW，分二期建设。
一期工程建设两套S109E（2×200MW级）燃气-蒸汽联合循环供热机组，二期工程规划扩建2套同类机组。
华电国际天津武清燃气分布式能源站拟建于天津市武清开发区三期西区北部，本工程拟采用燃气-蒸汽联合循环机组实现冷热电三联供，配套建设冷热管网，向武清开发区及部分武清城区提供采暖、蒸汽、集中制冷和生活热水。
本工程厂址位于天津市武清开发区三期工程西区的北部，东南方向距武清城区约7.5km。
厂区北侧为高新道及龙凤新河，南邻七支渠和广源道，西邻宁平路，该路西侧为北欧绿色产业园用地，东侧为华电污水处理厂,东南侧为自来水厂和信义110kV变电站，污水处理厂东侧为新开路。
锅炉本体照明安装作业指导书文件编码：HDHDWQ2HDQ012-2013编制人：杨晶日期：2013年07月05日版次：A目录1.工程概况及工程量 (1)1.1工程概况 (1)1.2工程量和工期 (1)2.编制依据 (1)3.作业前的条件和准备 (2)3.2作业人员配置、资格 (2)3.3作业工机具、材料及安全器具 (3)4.作业程序、方法 (3)4.1 施工工艺流程 (3)4.2 施工方法及要求 (4)5.质量控制点的设置和质量通病预防 (4)5.1 质量目标 (6)5.2 质量控制及质量通病预防.................................... 错误！未定义书签。
5.4 质量标准及要求............................................ 错误！未定义书签。
6 作业的安全要求和环境条件 (7)6.1 作业的安全危害因素辨识和控制 (7)6.2 环境条件 (8)6.3 消防管理 (8)6.4作业指导书应急处理预案 (9)6.5作业的安全要求和措施 (10)※7 强制性条文 (11)8 附录 (11)8.1危险因素分析及控制对策表 (11)8.2验评表格表格 (11)1.工程概况及工程量1.1工程概况本工程为新建工程，规划装机容量4×200MW，分二期建设。
一期工程建设两套S109E（2×200MW级）燃气-蒸汽联合循环供热机组，二期工程规划扩建2套同类机组。
华电国际天津武清燃气分布式能源站拟建于天津市武清开发区三期西区北部，本工程拟采用燃气-蒸汽联合循环机组实现冷热电三联供，配套建设冷热管网，向武清开发区及部分武清城区提供采暖、蒸汽、集中制冷和生活热水。
本工程厂址位于天津市武清开发区三期工程西区的北部，东南方向距武清城区约7.5km。
厂区北侧为高新道及龙凤新河，南邻七支渠和广源道，西邻宁平路，该路西侧为北欧绿色产业园用地，东侧为华电污水处理厂,东南侧为自来水厂和信义110kV变电站，污水处理厂东侧为新开路。
本工程照明安装包括：镀锌穿线管配制、管架制作安装、灯具的安装、导线穿管及二次回路接线均由中易建设有限公司负责安装。
1.2工程量和工期1.2.1工程量1.2.2施工工期计划开工日期为2013年06月30日,竣工日期为2013年08月10日。
2.编制依据3.作业前的条件和准备3.1安装前必须具备的条件和准备3.1.1由于照明设计深度的局限性，往往存在着一些不合理的地方，施工前应根据设计图纸的原则和精神，对局部不合理的设备布置、管路敷设路径进行优化和重新布置，以使照明整体排列有序、简捷合理。
3.1.2施工人员必须熟悉相关的施工图,并认真对照施工安装有关的“施工及验收规程规范”,且熟悉施工现场环境；3.1.3材料、工具齐全；3.1.4施工现场具备施工条件，尽量减少交叉作业。
3.1.5设计院图纸齐全；3.1.6由技术员对施工人员就本施工项目进行详细的技术交底，并强调设计要求，规程规范、主要注意事项等。
3.2作业人员配置、资格作业难度等条件进行相应的配置。
3.3作业工机具、材料及安全器具3.3.1施工作业工机具统计表4.作业程序、方法4.1 施工工艺流程4.2 施工方法及要求4.2.1照明管线布置于锅炉平台扶梯下方, 钢管采用镀锌件，用∠30x30 x 3角钢支架吊装, 要求照明管敷设横平竖直。
钢管管口均应用锉刀打磨光滑，以防止毛刺滑伤导线，酿成事故。
4.2.2照明分线盒采用铁制分线盒，分线盒与钢管采用螺接。
4.2.3电线保护管的弯曲处，不应有褶皱、凹陷和裂缝，且弯扁程度不应大于管外径的10% 。
4.2.4线管明配时，弯曲半径不宜小于管外径的6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于外径的4倍。
4.2.5当电线保护管遇下列情况之一者，中间应增设接线盒，且接线盒的位置应便于穿线。
4.2.5.1管长度每超过30米, 无弯曲。
4.2.5.2管长度每超过20米, 有一个弯曲。
4.2.5.3管长度每超过15米，有两个弯曲。
4.2.5.4管长度每超过8米，有三个弯曲。
4.2.6水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。
4.2.7钢管不应有折扁和裂缝，管内应无铁屑及毛刺，切断口应平整，管口应光滑。
4.2.8钢管采用螺纹连接，管端螺纹长度不应小于管接头长度的1/2，连接后其螺纹宜外露2～3扣，螺纹表面应光滑无缺损，采用套管联接时，套管长度宜为管外径的1.5～3倍，管与管的对口处应位于套管的中心。
采用紧定螺钉连接时，螺钉应拧紧；在振动场所，紧定螺钉应有防松动措施，钢管连接处的管内表面应平整、光滑。
管螺纹连接后，采用专用接地线卡跨接，不应采用熔焊连接。
4.2.9明配钢管应排列整齐，固定点间距应均匀，钢管管卡间的最大距离应为2.0米，管卡与终端、弯头中点、电气具、盒（箱）边缘的距离为200mm。
4.2.10同类照明的几个回路，可穿入同一根管内，但管内导线总数不应多于3根，同一交流回路的导线应穿于同一钢管内,导线在管内不应有接头扭结，接头应设在接线盒（箱）内。
4.2.11管内导线包括绝缘层在内的总截面积不应大于管内空截面积的40% 。
4.2.12本工程所用的灯具共计套，每层的灯具安装数量及位置、钢管敷设走向应参照分册图中各层照明布置图中设计进行。
4.2.13钢管布设时，应注意避开工艺专业构件、管道等，以免发生碰撞；钢管敷设还需考虑在炉本体钢管的膨胀伸缩。
4.2.14锅炉本体正常、事故照明箱及检修箱安装在12.60，27.70，53.97米层，具体位置参照电缆埋管位置定。
4.2.15线管应配至照明箱内，且伸入箱内长度为8mm，管口应打磨光滑，排管的弯曲度应一致。
4.2.16照明箱、检修箱底标高距地面1.30米。
插座箱的安装高度距地面0.30米。
安装位置根据图纸设计。
4.2.17导线连接头应采用锡焊焊接，焊缝应饱满光滑，焊接应牢固可靠，导线剥切处应注意不应损伤线芯，剥切完毕后其绝缘缠包应牢固可靠。
4.2.18导线敷设完毕后应测试其绝缘，核对其相序，确保相线与零线接线正确，导线绝缘值应大于0.5MΩ。
4.2.19照明线路为交流380/220V三相四线制系统，照明灯具应均匀分布在A、B、C三相上，以使三相负荷平衡。
4.2.20所有灯具应固定牢固、可靠，投光中心应一致。
4.2.21施工时与其它专业施工人员密切配合，防止照明管线与其它管道碰撞，必要时可根据现场实际情况对灯具安装位置进行调整。
4.2.22照明安装应密切配合锅炉钢架施工，做好照明安装所需的吊钩，电线钢管，接线盒，支架的安装工作。
4.2.23照明装置的安装施工，应严格遵守“电气装置工程施工及验收规范”的规定执行。
4.2.24安装记录:安装记录内容应有以下几项：设备及导线、线管的外观检查情况；每层灯具的安装数量；导线的绝缘情况。
5.质量控制点的设置和质量通病预防5.1 质量目标全面执行该项目作业范围的国家及行业技术规范和验评标准、设计要求、厂家标准，还应满足合同规定、质量承诺和质量目标的要求。
5.1.1配管弯曲半径一般不小于管外径6倍，如有一个弯时应不小于管径的4倍。
5.1.2按照安装标准的固定点间距要确定支、吊架的具体位置，固定点的距离应均匀，管卡与线管终端、电气具或箱盒边缘的距离为150-500㎜，钢管中间管卡的最大距离为2m。
5.1.3所有管路用管箍丝扣连接，套丝不得有乱扣现象，上好管箍后管口应对严对外露丝应不多于2扣。
5.1.4所有管子断口处应平齐，管口必须打磨光滑无毛刺。
管子套丝扣应干净清晰，线管、穿线盒等密封可靠。
5.1.5所有管路、灯具及支架安装时要平、直、正。
5.1.6所有材料的规格要符合设计要求。
5.1.7竣工图、隐蔽工程收签等相关文件齐全。
5.2中间控制见证点设置5.2.1使用的照明导线型号规格、颜色等必须符合设计要求。
5.2.2照明灯具接线完工后回路的绝缘检查，校灯试验属四级验收，需质检和监理部门到现场见证。
5.3中间工序交接点设置5.3.1施工前技术人员必须与设计院和其它相关专业沟通协调好，看锅炉本体照明灯具安装位置、照明线管走向是否与其它设备等冲突，是否需更改走向和位置。
5.3.2施工安装用的脚手架必须满足符合要求。
5.3.3必须确认所有照明灯具安装和接线工作已经完成，并具备通电试验条件后才能通电，以确保人员和设备的安全。
5.4工艺纪律及质量保证措施5.4.1严禁使用电火焊吹割线管、支架等。
5.4.2钢管与钢管的连接、钢管与穿线盒、灯具之间的连接必须丝扣连接，严禁直接电焊固定连接。
5.4.3导线必须严格按规范标区别相色，避免造成短路、混淆等现象。
5.4.4所有线管、立柱、灯具等必须横平竖直安装固定牢固，偏移误差满足规范要求。
5.4.5照明箱内灯具回路名称必须清晰、正确。
5.4.6提高外在工艺质量：制定照明内部施工工艺标准（如：灯具的布置位置与安装方式，电线管固定角钢的长度，灯具设备的框架形式等）确保同一类型的管路敷设和设备安装都有统一的尺寸和模板，减少施工的随意性。
5.4.7保证照明的内在质量：对电线的敷设和接线重点把关，确保绝缘合格，电气接触良好，实现四级验收通电实验一次成功。
6 作业的安全要求和环境条件6.1 作业的安全危害因素辨识和控制6.2 环境条件6.3 消防管理6.3.1 使用电气设备和易燃、易爆物品，必须有严格防火措施，指定防火负责人，配备灭火器材，确保施工安全。
6.3.2施工材料的堆放、保管，应符合防火安全要求，库房应用非燃材料搭设。
易燃、易爆物品，应专库储存，分类单独堆放，保持通风，用火符合防火规定。
不准在工程内、库房内调配油漆、稀释易燃、易爆液体。
6.3.3 工棚内不准作为仓库使用，不准存放易燃、可燃材料，因施工需要进入工棚的可燃材料，要根据工程计划限量进入在采取可靠的防火措施。
工棚内不准住人。
特殊情况需要住人的，要报经上级机关批准并与建设单位签定协议，明确管理责任。
6.3.4 灭火器、砂桶（袋）铁锹应放在明显、易取的位置，不得任意移动或遮盖，严禁挪作他用。
6.3.5 现场任何作业区域及生活区周围动用明火或进行可能产生火花的作业时，必须办理动火作业票，经有关部门批准，并采取相应的防火措施。
6.3.6 挥发性的易燃材料不得装在敞口容器内或存放在普通仓库内6.3.7 电工、焊工从事电气设备安装电、气焊作业，要有操作证和办理动火作业票。
动火前要清除附近易燃物，配备看火人员和灭火用具。
动火地点变换，要重新办理用火手续。
6.3.8 施工现场和生活区，未经安全保卫部门批准不得使用电热器具。
6.3.9 火灾事故的抢险措施6.3.9.1迅速切断电源，以免事态扩大，切断电源时应戴绝缘手套，使用有绝缘柄的工具。
