简述变电站三相不一致保护

断路器三相不一致保护误动分析及防范措施摘要：断路器三相不一致保护是为了防止在220kV及以上电压等级线路中，由于人为操作或自动重合过程中，存在因三相非同期合闸、单相重合失败等导致的非全相运行时出现的负序、零序分量危害电气设备，甚至引起断路器越级跳闸情况的发生。

目前，电力系统普遍采用的断路器本体三相不一致保护方案，其起动回路取自断路器跳合位辅助触点，回路简单，可靠性高。

关键词：断路器；三相不一致；保护误动；防范措施一、断路器三相不一致保护（一）对电网安全稳定运行的影响电网处于三相不一致运行状态时，系统中出现的零序和负序分量会对保护的动作性能产生影响，甚至引起零序保护误动作，同时也会对发电机、变压器等电气设备产生一定危害。

因此，需断路器三相不一致保护及时跳开三相开关，使系统恢复对称运行。

例如，线路保护中的两段零序过流时间分别取5s和7s。

线路断路器三相不一致动作时间取2s，防止本级线路三相不一致运行时，相邻零序过流保护误动作。

220kV及以上电压等级的电网中，为保持线路在单相接地故障情况下的输电能力，增强系统稳定性，线路保护通常采用单相跳闸、单相重合的方式，当线路重合于永久性故障时，线路保护再三相跳闸切除故障。

因此，对于单相重合闸的断路器，三相不一致保护动作时间按躲过单相重合闸时间整定，对于三相重合闸和没有重合闸的断路器，动作时间一般整定为0.5s或1s。

例如220kV双母线主接线的线路断路器，其单相重合闸时间一般整定为0.5s，三相不一致时间一般整定为2s，母联断路器三相不一致时间一般整定为0.5s；500Kv 3/2主接线常规完整串的线路单相重合闸一般为边断路器优先重合，中断路器待边断路器重合成功后再重合，当边断路器和中断路器的重合时间分别整定为0.8s和1.1s时，其断路器三相不一致时间一般均整定为2s。

基于上述分析，一方面，断路器三相不一致保护应尽快动作，使处于三相不一致的系统恢复三相对称状态；另一方面，断路器三相不一致保护应在线路保护单相重合闸等功能动作后再动作。

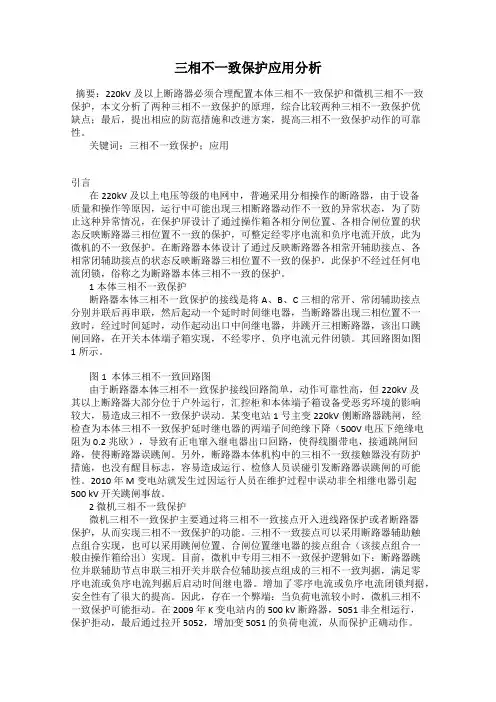

三相不一致保护应用分析摘要：220kV及以上断路器必须合理配置本体三相不一致保护和微机三相不一致保护，本文分析了两种三相不一致保护的原理，综合比较两种三相不一致保护优缺点；最后，提出相应的防范措施和改进方案，提高三相不一致保护动作的可靠性。

关键词：三相不一致保护；应用引言在220kV及以上电压等级的电网中，普遍采用分相操作的断路器，由于设备质量和操作等原因，运行中可能出现三相断路器动作不一致的异常状态，为了防止这种异常情况，在保护屏设计了通过操作箱各相分闸位置、各相合闸位置的状态反映断路器三相位置不一致的保护，可整定经零序电流和负序电流开放，此为微机的不一致保护。

在断路器本体设计了通过反映断路器各相常开辅助接点、各相常闭辅助接点的状态反映断路器三相位置不一致的保护，此保护不经过任何电流闭锁，俗称之为断路器本体三相不一致的保护。

1本体三相不一致保护断路器本体三相不一致保护的接线是将A、B、C三相的常开、常闭辅助接点分别并联后再串联，然后起动一个延时时间继电器，当断路器出现三相位置不一致时，经过时间延时，动作起动出口中间继电器，并跳开三相断路器，该出口跳闸回路，在开关本体端子箱实现，不经零序、负序电流元件闭锁。

其回路图如图1所示。

图1 本体三相不一致回路图由于断路器本体三相不一致保护接线回路简单，动作可靠性高，但220kV及其以上断路器大部分位于户外运行，汇控柜和本体端子箱设备受恶劣环境的影响较大，易造成三相不一致保护误动。

某变电站1号主变220kV侧断路器跳闸，经检查为本体三相不一致保护延时继电器的两端子间绝缘下降（500V 电压下绝缘电阻为 0.2兆欧），导致有正电窜入继电器出口回路，使得线圈带电，接通跳闸回路，使得断路器误跳闸。

另外，断路器本体机构中的三相不一致接触器没有防护措施，也没有醒目标志，容易造成运行、检修人员误碰引发断路器误跳闸的可能性。

2010 年 M变电站就发生过因运行人员在维护过程中误动非全相继电器引起500 kV 开关跳闸事故。

一起220kV变电站线路开关三相不一致动作跳闸故障处理及分析摘要：本文通过一起 220kV 变电站线路开关三相不一致动作跳闸事故的处理，详细分析了事故发生后对一、二次设备的检查、试验内容，并根据一、二次设备的检查、试验情况对线路跳闸故障的原因进行分析判断，找出误动作的原因。

本文针对这起220kV 变电站线路开关三相不一致动作跳闸事故的原因提出了相应的防范措施。

关键词：开关；三相不一致保护；分闸线圈；保护动作1 前言220kV线路开关是220kV变电站的重要设备，开关缺相运行会给电力系统的正常运行带来严重的影响，而开关三相不一致保护能在开关三相分合不一致的情况下跳开三相开关，防止开关缺相运行。

由于设备机械原因、重合闸拒动或者相关二次接线存在故障等情况下，三相不一致保护会动作出口。

及时找出开关三相不一致保护动作的真正原因并进行处理，消除相关隐患，保证线路开关的可靠、稳定的运行，对电网的安全、稳定运行非常重要。

本文将通过一起 220kV变电站220kV线路开关三相不一致动作事故的处理过程进行详细地分析，根据可能导致线路开关三相不一致动作的各种原因进行详细排查，最终找出动作的根本原因，并得出相应防止220kV线路开关三相不一致动作的预防措施。

2 事故经过2.1 事故描述220kV 某变电站为典型的户外敞开式常规接线：220kV部分为双母线并列运行；110kV部分为双母线并列运行；10kV部分为单母线分段接线方式。

220kV某线在运行状态。

220kV某线保护：220kV某线保护配置为双套长园深瑞PRS-753A型光纤电流差动保护，操作箱为WBC-11CA。

某线线路总长53.46kM，线路两侧CT变比均为1600/1。

220kV某线因雷击跳闸，220kV对侧站220kV某线主一、主二光差PRS-753A保护动作跳开B相开关，保护重合闸出口，B相开关重合成功；220kV某站220kV某线主一、主二光差PRS-753A保护动作跳开B相开关，保护重合闸出口，B相开关合上后跳开，导致开关本体三相不一致保护动作跳开三相开关。

浅析断路器三相不一致保护配置及回路优化措施发表时间：2019-09-19T09:31:43.127Z 来源：《电力设备》2019年第8期作者：朱华[导读] 摘要：本文介绍了变电站内220kV及以上电压等级的分相断路器三相不一致保护的相关知识，对装设三相不一致保护的必要性进行说明，介绍了分相断路器微机三相不一致、本体三相不一致的保护原理及回路设计。

（广东电网梅州供电局广东梅州 514000）摘要：本文介绍了变电站内220kV及以上电压等级的分相断路器三相不一致保护的相关知识，对装设三相不一致保护的必要性进行说明，介绍了分相断路器微机三相不一致、本体三相不一致的保护原理及回路设计。

同时结合近年来各变电站断路器三相不一致保护存在的误动跳闸的情况，对本体三相不一致保护回路优化措施进行浅析。

关键词：三相不一致；本体；回路优化前言：变电站内的220kV及以上电压等级的断路器普遍采用分相操作的高压断路器，分相断路器在运行过程中，由于种种原因可能导致断路器三相位置不一致。

断路器在非全相运行时产生的零序、负序分量会危害电力设备，降低电网运行的稳定性。

为避免断路器过长时间非全相运行，220kV及以上电压等级的断路器均应配置微机三相不一致保护和本体三相不一致保护，当断路器非全相运行时，保护动作跳开本断路器。

一、三相不一致保护的必要性220kV及以上电压等级的分相断路器在运行过程中，有可能因为自然环境恶劣、断路器自身故障、人为误操作等原因导致断路器A、B、C三相断开一相或两相，造成非全相运行。

断路器长时间非全相运行有以下危害：1、随着输电线路的负荷电流不断增大，当线路在非全相运行时，其零序电流就相当于负荷电流。

此时与其相邻线的线路零序电流就有可能很大，甚至大于零序后备保护定值。

若不快速切除非全相运行线路，就可能导致相邻线路误动跳闸。

2、电气设备的稳定性是按电力系统全相运行的条件下设计的。

断路器发生非全相运行时，将会对电气设备机械稳定性产生影响，尤其是发电机、变压器，组合电容器等非电阻性的电气设备影响非常大。
