(完整版)单片机控制微型打印机

【开源】微型打印机解决方案（硬件+源代码+设计分析等）
•
微型打印机解决方案概述：
微型打印机应用相当广泛，工业测控、医疗设备、电力系统、计价器以及商场、超市、餐饮收银系统等几乎成为标准配置。

微型打印机的种类很多，针式微型打印机因耗材低廉、单据保存时间长等特点，在一些专业领域拥有无可替代的优势。

本应用说明介绍了一种使用瑞萨R7F0C014 单片机控制EPSON M-150II 打印头，实现的微型打印机功能的应用方案。

微型打印机电路板实验图：
技术参数：
•电源： 4.5 V~5VDC
•每行点数：最大96 点
•纸宽： 44.5mm
•每行ASCII： 16 个（6×12 点阵）
•每行汉字： 8 个（11×12 点阵）
•速度：约1 行/秒
•用户接口： UART
规格：
•工作温度：0℃ ~ 40℃
•相对湿度： 20 ~ 85% （无凝结）
•可打印的字符集及汉字库：6×12 点ASCII 字符（内码值范围：20H～7FH）
•11×12 点GB2312 标准点阵字库（内码值范围：A1A1H～F7FEH）
•走纸按键：控制打印机自动走纸及停止
•自检按键：控制打印机打印自检汉字及字符（一行汉字及一行ASCII）
•用户接口：监测到BUSY 信号为低电平时，可通过PC 机或其他控制器的UART
•接口向此微型打印机发送需要打印的字符或汉字，当发送的数量达，到一字符行时，打印机开始打印。

微型打印机电路系统框图：。

1绪论现在，社会科学技术日新月异，人们的生活节奏也越来越快，同时，大大小小的公司也得到不同程度的发展，人们的工作也变得越来越繁杂。

日常工作中，不管你是大公司，还是小公司，难免需要打印各式各样的文档，那么种类繁多的打印机也就应运而生。

市场上，大多数打印机的性价比都不高，不仅体积大不便于携带，而且价格较贵成本太高。

那么人们就想造出一种新的打印机，小巧好用又实惠，所以微型打印机就登上了历史的舞台，展现其优越的一面。

微型打印机跟其他打印机相比，其最大的优点就是体积小、外观美、性能可观，而且价格相对其他打印机来说优势明显，而其特有的多份拷贝、复写打印和连续打印功能，使许多专业打印领域对其情有独钟[1]。

在整个的微型打印机设计中，我们最为常用的打印机基本读书针式打印机。

由于针式打印机的结构简单，设计成本较低，也是使用最方便的一款打印机。

比较广泛。

针式打印机技术比较成熟，而且结构原理较简单，再加上它不错的性价比和较低的后期耗材费用，使它非常的受欢迎[2]。

由于针式打印机原理的关系，它打印出来的单据可以保存较长的时间，针式打印机的设计生产简单，工作效率高，在很多额大批量文件打印的过程中效率很高，满足了很大的市场需求。

所以很多公司都喜欢使用它，在我国的很多行政部门，科技公司，还有很多额特色服务行业中，这款打印机用的还是比较多的。

本文主要是很对微型打印机设计研发过程总内部结构的设计，尤其是硬件的设计，打印机整体控制部分的电路研发。

对于现代的很多打印机都是自动打印，一旦涉及到自动打印的打印机都离不开自动控制，自动控制部分就要与机械电路及电气控制有关。

在打印机的控制过程中，需要对其进行编程，控制电路在控制打印机打印的过程中需要对其机构进行辅助控制电路，控制部分主要是按照一定的打印时序进行文件的打印，因此，对于打印机的自动打印工作的自动控制部分的设计成为了本课题研究额主要内容，自动控制电路及控制程序的编写也成了本文研究的一个还要方向。

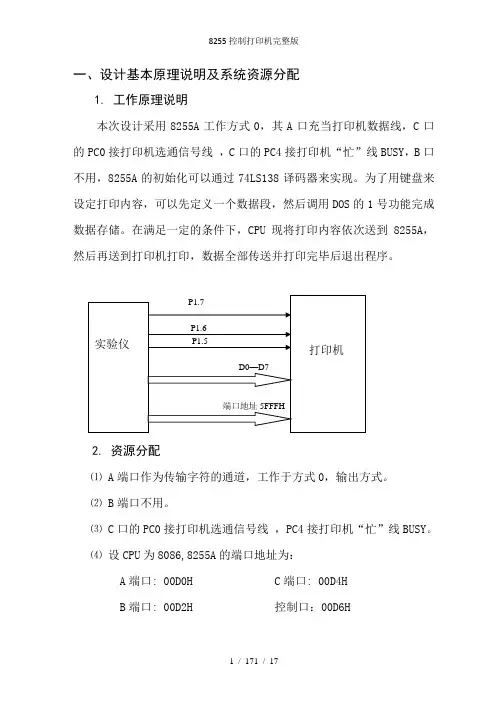

一、设计基本原理说明及系统资源分配1. 工作原理说明本次设计采用8255A工作方式0，其A口充当打印机数据线，C口的PC0接打印机选通信号线，C口的PC4接打印机“忙”线BUSY，B口不用，8255A的初始化可以通过74LS138译码器来实现。

为了用键盘来设定打印内容，可以先定义一个数据段，然后调用DOS的1号功能完成数据存储。

在满足一定的条件下，CPU现将打印内容依次送到8255A，然后再送到打印机打印，数据全部传送并打印完毕后退出程序。

2. 资源分配⑴A端口作为传输字符的通道，工作于方式0，输出方式。

⑵B端口不用。

⑶C口的PC0接打印机选通信号线，PC4接打印机“忙”线BUSY。

⑷设CPU为8086,8255A的端口地址为：A端口: 00D0H C端口: 00D4HB端口: 00D2H 控制口：00D6H二、程序流程图三、设计方案采用查询方式传输数据实现对打印机控制：（自定义打印字符串）参考程序：PRT_DATA EQU 5FFFHPRT_STRO EQU P1.5PRT_BUSY EQU P1.7ORG 0000HLJMP STARTORG 0040HSTART: MOV SP,#60HSETB PRT_STROSETB PRT_BUSYMOV DPTR,#PRT_TABMOV R0, #00HPR_STR: MOV A, R0MOVC A,@A+DPTRCJNE A,#0FFH,PRINTSJMP $PRINT:LCALL PRT_CHARINC R0AJMP PR_STRPRT_CHAR:PUSH PSWPUSH DPHPUSH DPLSETB PRT_BUSYNOPJB PRT_BUSY,$MOV DPTR,#PRT_DATAMOVX @DPTR,ASETB PRT_STROCLR PRT_STRONOPNOPSETB PRT_STROPOP DPLPOP DPHPOP PSWRETPRT_TA DB 0AH,27,1BH,38H,1,0AH,0AH, 0DH,0FFHPRT_TAB DB 0DH,31H,32H,33H,34H,35H,36H,37H,38H,39H,0AH,0FFH END四、硬件电路总体设计硬件电路总体设计见附录A五、软件程序设计1. 软件设计思路应用系统中的应用软件是根据系统功能要求设计的，应该可靠地实现系统的各种功能。

二○○九届学生毕业论文（设计）存档编号：毕业论文(设计)论文题目基于单片机的微型打印机控制系统设计（英文）The Design Of Micro-Printer Control System Based On SCM学院物理与信息工程学院专业电气信息类姓名学号指导教师2009年5月26日基于单片机的微型打印机控制系统设计The Design Of Micro-Printer Control System Based OnSCM学生：魏玮，物理与信息工程学院(系)指导老师：丁建军，江汉大学摘要由于单片机具有简单实用、高可靠性、良好的性能价格比以及体积小等优点，已经在各个技术领域得到了迅猛发展，从而普遍应用到微型打印机中。

本设计主要研究基于MCS-51单片机的微型打印机控制系统的设计方法。

该设计中接口控制系统通过单片机串口连接到XLF微型打印机上，中间通过MC1489进行从RS-232C到TTL的电平转换，实现接口系统的智能控制。

以系统执行程序存贮器中的程序，控制电机带动滑槽轮及蜗杆转动，使打印机的机头滑架左右移动，从而不断改变同一点行上的打点位置。

在方波变化时刻使打印机的相应打针进行冲打，完成打印任务为接口系统的控制方法逐步实现基于MCS-51单片机的XLF微型打印机的控制系统的设计。

关键词接口;控制系统;微型打印机;单片机AbstractHas a simple and practical as a result of single-chip, high reliability and good cost performance, as well as the advantages of small size, in various technical fields has been the rapid development, which generally applied to the micro-printer. Based on the design of the main research of the MCS-51 single-chip micro-printer control system design method.The control system interface design through the single-chip micro-serial port to connect to printers on the XLF, MC1489 conducted through the middle from theRS-232C to TTL level conversion, the realization of intelligent control system interface. Implementation of procedures to system memory in the process, control slide motor driven rotating wheel and the worm, so that the printer and about the nose sliding movement, thereby changing the same point line on the location of the RBI. Square-wave changes in time so that the printer corresponding to red injections to fight to complete the printing task for the control interface system based on the progressive realization of the MCS-51 single-chip micro-XLF printer control system design.Keywordsinterface; control system; micro-printer; single-chip目录摘要 (1)Abstract (2)第1章绪论 (4)1.1 设计背景及目的 (4)1.2 国内外研究现状 (4)1.3设计的研究方法 (6)1.4 设计的研究内容 (6)第2章微型打印机接口概述 (7)2.1 XLF微型打印机简介 (7)2.2 接口方式及其信号 (9)2.3 接口控制原理 (9)2.4 XLF微型打印机控制命令 (10)第3章接口硬件设计 (11)3.1 MCS-51单片机模块 (11)3.1.1 基本特性 (11)3.1.2 外部引脚 (12)3.1.3 最小系统 (13)3.2 微型打印机模块电路构成 (14)3.3串行接口模块设计 (14)3.3.1 串行通信技术 (14)3.3.2 串行接口电路 (15)3.3.3 串行接口标准 (16)3.4 MC1489模块 (17)3.5 接口电平转换电路 (17)3.6 RS-232C接口最大传输距离说明 (18)第4章接口软件设计 (20)4.1 主程序流程 (20)4.2 接口控制系统源程序 (21)4.2.1 函数的声明 (21)4.2.2 LCD管脚接口声明 (21)4.2.3 命令字的定义 (21)第5章全文总结 (25)参考文献 (26)致谢 (27)附录1 (28)附录2 (29)第1章绪论1.1 设计背景及目的微型打印机广泛应用在各个行业，比如仪器仪表、超级市场、便利店、邮政、银行、烟草专卖、公用事业抄表、移动警务系统、移动政务系统等等。
