110828 学科教育论文独立学院《高频电子线路》课程教学方法的研究[DOI]10.13939/ki.zgsc.2016.23.218在独立学院的电子工程分院中，“高频电子线路”是电子信息工程、通信工程等电子专业的一门专业基础课，是一门过渡课，十分重要。
但由于这门课的原理抽象，内容繁杂，再加上要求学生有一定的电子、数学、物理基础，学生们初学时会感到难理解，在教授和学习中难度还是比较大的。
如何让学生真正爱上这门课，从中得到学习乐趣，是我们要解决的问题。
1培养学生正确学习态度，建立学生学习方法体系兴趣是最好的老师，也是正确的学习态度。
任何知识不可能一下子跑到你的脑子里去，当你花费大量时间去背一个定理定律时，结果还是不能理解其真正内容含义，做题仍然不会，那就是学习方法的问题了。
“态度决定一切”。
以笔者为例，在大学学习电路时，总是觉得很难，一提到这门课，就认为不好学心里有抵触情绪，笔者相信有很多学生都会有同感。
但当笔者成为一名教师后，再看以前的课程，就会觉得其实没有那么复杂，也并不可怕。
有的人可能会说，因为你学过，当然觉得简单了，其实不然，这就是态度问题。
当笔者作为学生时，总认为考试过了就可以，把老师讲过的重点内容在考试前突击背几遍，及格就差不多了。
对于平时的上课，知识的理解只能说一知半解，没有形成一个完整体系。
可现在笔者也作为老师了，身份不一样，心态也就不一样了，不能得过且过。
你要备课，你要把原理讲明白，每一个知识点要讲透，只背几道题是不能站在讲台上的。
笔者由于身份的不同，导致了对这门课的态度不同，学习效果肯定是不一样了。
如果学生在学这门课之前，能够问问自己：“我为什么要学习这门课？”大多数认真思考过这个问题的学生对于自己都是有一个态度的。
态度是决定事情成败的关键，态度是学习的动力，正确的学习态度往往可以达到事半功倍的效果。
乐趣是一种学习方法，良好的学习方法可以提高学习效率。
2改善课堂模式，调动学习热情大学讲课基本都是大课堂授课，少则几十人，多则上百人的上课模式。
编号：高频电路设计与制作实训论文说明书题目：调频接收机学院：专业：学生姓名：学号：指导教师：2014年1 月9 日摘要收音机从它的诞生至今，不仅方便了媒体信息的传播，也推进了现代电子技术和更先进的电信设备的发展。
目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。
随着科学技术的发展，调频收音机的应用十分广泛，尤其消费类占有相当的市场。
从分立元件组成的收音机到集成电路组成的收音机，调频收音机技术以达到十分成熟的地步。
从普通的调幅收音机到高级调频收音机，调频收音机以较高的技术含量和较高的音质得到了广泛的欢迎。
在本次设计中，主要是利用集成电路CXA1691BM搭建成为接收机电路。
该系统要求能对不同波形的话音信号进行调制、发送、接收和解调。
CXA1691BM是一个单芯片FM/AM 收音IC专用无线收录机，由索尼公司生产。
使用它来制作收音机可以实现通信的可靠性、通信的距离、设备的微型化、省电和轻巧等。
CXA1691BM是一块适用于单声道便携式或手掌式超小型调频收音机的专业电路。
应用时外围元件少，成本低廉，电路简单，调试方便，性能稳定等等优点，可以优先选择该电路设计制作收音机。
关键词：CXA1691BM；调频；接收机AbstractThe radio from its birth until now, went to the lavatory not only media dissemination of information, but also promote the modern electronic technology and more advanced telecommunications equipment development. Currently FM type or amplitude type radio, typically use the specialized super heterodyne type; it has a high sensitivity, stable and good selectivity and the distortion degree of small advantages. With the development of science and technology, the FM radio is widely used, especially the consumer a considerable market. Radio from discrete components to integrated circuits consisting of radio, FM radio technology to reach a mature stage. From ordinary AM radio to advanced FM radio, FM radio with high technological content and high sound quality has been widely welcomed.In the design, mainly to take advantage of the integrated circuit CXA1691BM structures become the receiver circuit. The system required for modulating the voice signal of the different waveforms, the transmission, reception and demodulation. CXA1691BM is a single-chip FM / AM radio IC dedicated wireless radio cassette recorders manufactured by Sony. Use it to produce the radio can be achieved the reliability of communication, the communication distance, the miniaturization of the device, saving and lightweight, etc... CXA1691BM a mono portable or palm small FM radio professional circuit. Fewer external components in the application, and low cost, simple circuit, commissioning, stable performance advantages, Radio Select the circuit design.Keywords: CXA1691BM；frequency modulation；Receiver目录引言 (2)1 设计思路 (2)2 调频接收设计原理 (3)2.1 高频小信号放大电路 (3)2.2 混频电路 (3)2.3 中频放大电路 (3)2.4 鉴频电路 (4)3电路工作原理与元件介绍 (4)3.1 原理框图 (4)3.2 工作原理 (4)3.3 CXA1691BM芯片介绍 (5)4 电路设计任务 (6)4.1 接收频率范围 (6)4.2 信噪比 (6)4.3 输出功率 (6)4.4工作电源 (6)5 电路的焊接和调试方法 (6)5.1 接收机的安装与焊接 (6)5.2 接收机的调试方法 (7)6 实训总结 (7)谢辞 (9)参考文献 (10)附录 (11)引言随着现代社会的快速发展，人们对电子产品的要求越来越高，因而电子产品无论从制作上还是从销售上都要求很高。

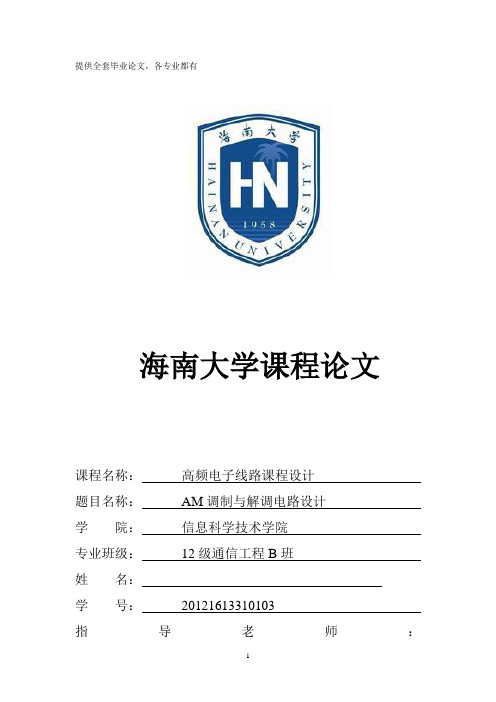

提供全套毕业论文，各专业都有海南大学课程论文课程名称：高频电子线路课程设计题目名称：AM调制与解调电路设计学院：信息科学技术学院专业班级：12级通信工程B班姓名：学号：20121613310103指导老师：目录一、题目分析 (3)1.前言 (3)2.基本理论 (3)二、电路设计 (4)1.仿真分析 (4)2.设计要求 (6)3.设计内容 (6)（1）电路设计 (6)（2）调幅电路 (7)（3）解调电路 (9)三、心得体会 (10)四、问题分析 (12)五、参考文献 (13)基于Multisim的调幅电路的仿真1.前言信号调制可以将信号的频谱搬移到任意位置，从而有利于信号的传送，并且是频谱资源得到充分利用。
调制作用的实质就是使相同频率范围的信号分别依托于不同频率的载波上，接收机就可以分离出所需的频率信号，不致相互干扰。
而要还原出被调制的信号就需要解调电路。
调制与解调在高频通信领域有着广泛的应用，同时也是信号处理应用的重要问题之一，系统的仿真和分析是设计过程中的重要步骤和必要的保证。
论文利用Multisim提供的示波器模块，分别对信号的调幅和解调进行了波形分析。
AM调制优点在于系统结构简单，价格低廉，所以至今仍广泛应用于无线但广播。
论文主要是综述现代通信系统中AM 调制解调的基本技术，并分别在时域讨论振幅调制与解调的基本原理, 以及介绍分析有关电路组成。
此课程设计的目的在于进一步巩固高频、通信原理等相关专业课上所学关于频率调制与解调等相关内容。
同时培养分析问题、解决问题的综合能力。
2.基本理论由于从消息转换过来的调制信号具有频率较低的频谱分量，这种信号在许多信道中不宜传输。
因此，在通信系统的发送端通常需要有调制过程，同时在接受端则需要有解调过程从而还原出调制信号。
所谓调制就是利用原始信号控制高频载波信号的某一参数，使这个参数随调制信号的变化而变化，最常用的模拟调制方式是用正弦波作为载波的调幅(AM)、调频(FM)、调相 (PM)三种。
高频电子线路课程设计（论文）2级高频小信号放大电路设计摘要高频小信号放大器是用于无失真的放大某一频率范围的信号。
按其频带宽度可分为窄带与宽带放大器，而最常用的为窄带放大器，它是以各种选频网络组成的谐振回路作为负载，兼具电阻变换和选频滤波的功能。
高频小信号放大器是通信设备中常用的功能电路，它所放大的信号频率在数百千赫至数百兆赫。
高频小信号放大器的功能是实现对微弱的高频信号进行不失真的放大，从信号所含频谱来看，输入信号频谱与放大后输出信号的频谱是相同的。
LC单调谐回路谐振放大器主要用于无线电接收系统中高频和中频信号的放大，其中高频小信号调谐放大器广泛应用于通信系统和其它无线电系统中，特别是在发射机的接收端，从天线上感应的信号是非常微弱的，这就需要用放大器将其放大。
高频信号放大器理论非常简单，但实际制作却非常困难。
其中最容易出现的问题是自激振荡，同时频率选择和各级间阻抗匹配也很难实现。
本文以理论分析为依据，以实际制作为基础，用LC振荡电路为辅助，来消除高频放大器自激振荡和实现准确的频率选择，实现放大器与前后级的阻抗匹配，另外通过两级单调谐回路的级联来提高电路的总电压增益，从而使电路工作稳定可靠。
关键词：高频小信号；LC谐振回路；放大器目录第1章绪论 (1)1.1高频小信号放大电路的设计意义 (1)1.2设计参数及要求 (2)第2章电路基本原理 (3)2.1电路原理 (3)2.2主要质量指标 (3)2.3谐振放大器的工作稳定性 (5)2.4多级单调谐回路谐振放大器 (6)第3章整体电路设计 (8)3.1整体电路图及工作原理 (8)3.2电路参数计算 (8)3.3整体电路仿真及分析 (9)第4章设计总结 (11)参考文献 (12)附录： (14)第1章绪论1.1高频小信号放大电路的设计意义20世纪末，电子通讯获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。
《高频电子线路》——课程设计报告——院系：信息科学与技术学院设计题目：AbstractTheinformationtransmissionisveryimportantforourlife.Fromanci entlight,pigeonstocabletelegraph,telephone.Soonafter,peoplefound theelectromagneticwavewhichleadstotheinventionoftheradio.Ifacond uctorcarrieshighfrequencycurrent,itlauncheselectromagneticenergy tospace,andhighfrequencycurrentbecomecarrier.Sound,imageandsigna4.2乘法器方案分析-------------------------------------94.3低通滤波器方案分析---------------------------------115电路性能指标测试-------------------------------------151.1本地振荡器-----------------------------------------151.2调频部分--------------------------------------------171.3解调部分--------------------------------------------201.4二阶低频滤波放大器--------------------------------236 总电路原理图-----------------------------------------257疑惑与改进------------------------------------------268心得体会---------------------------------------------31元器件清单-----------------------------------------------32 致谢------------------------------------------------------33 参考文献--------------------------------------------------342设计概述2.1设计任务要求设计一个简易的本地振荡器和振幅调制解调器，通过本地振荡器产生高频载波信号和调制信号经乘法器后，将调制信号搬移到了高频处，输出抑制载波的双边带调幅波；然后将已调信号和载波信号经乘法器后，则已调信号搬移图3.1.2各类信号波形3.2调制单元利用模拟乘法器调幅得到抑制载波的双边带信号（DSB ）。
高频电子技术论文不断发展的社会和不断进步的科学，使得人们的需求大大改变，理所当然，高频电子技术在改变中是必不可少的，下面是店铺整理的高频电子技术论文，希望你能从中得到感悟!高频电子技术论文篇一高频电子线路仿真实验的设计与实践【摘要】不断发展的社会和不断进步的科学，使得人们的需求大大改变，理所当然，电子技术在改变中是必不可少的，不管是学生还是电子线路工作人员都把电子线路作为其学习和研究的内容。
想要学习和研究高频电子线路终究都离不开实验探索，本文通过对高频电子线路仿真实验特点的分析和了解，设计了高频电子线路的仿真实验并进行研究。
【关键词】高频电子线路，设计，实践前言：高频电子线路之所以被大众熟知和关注，是因为其在电子信息类技术中扮演着不可缺少的角色。
如果我们想要了解甚至研究高频电子线路，实验操作这一步是必不可少的。
一般来说，高频电子线路，学生的操作只能局限于实验箱上，很难升级硬件，也很难更新内容。
本文根据高频电子线路课程的特点结合3大电子仿真软件SPICE、EWB、MATLAB的特点，优化了高频电子线路的实验内容。
一.高频电子线路仿真实验的特点在教学过程中，老师的教学方式是先进行理论教学，然后再进行实验验证，最后进行综合性课程设计，但是这样的教学方式达不到很好的效果，传统的课堂教学都注重于理论分析、实验物件的介绍，难以给学生留下深刻的印象，导致学生对所学习内容的兴趣慢慢消失。
如果在授课过程中，能够在对电路进行理论分析的同时加入仿真软件SPICE、EWB、MATLAB的仿真演示，从而达到理论讲解和验证的同时进行，这样既增强了教学的灵活性和直观性，也能够在有效的学识内，让学生加深对基本理论知识的理解，这比传统的教学方法更有效率，更有活力。
二.高频电子线路仿真实验的设计我们在对高频电子线路的了解中，不能仅停留在个别内容的认知，而进行应该对整个高频电子线路体系达到认知的效果，这有利于我们对相关领域技术的领悟。
河北石油职业技术学院毕业设计（论文）系部：电子工程系专业：通信技术班级：09・1班二0 —二年六月八日毕业设计（论文）任务书09级电子工程系通信技术专业设计（论文）题目高频调幅电路分析与应用学生姓名性别男年龄22班级09・1班设计（论文）地点大城县北四岳卓越玻璃钢制品厂时间：自2012年3月19日至2012年6月15日指导教师_____________ 职称副教授职称系主任专业教研室主任____________________教务处负责人发任务书日期2012年3月19日① 学历：大专、大学本科、硕士研究生、博士研究生② 专业技术职务名称：例如，助理工程师、工程师、高级工程师、助理讲师、讲师、副教授、教授、助理政工师、政工师、高级政工师等。
③ 获取时间：年月，例如1982-01④ 职业资格等级：指导校外指导教师所拥有的最高职业资格等级证书，例如，会计师、建造师、经济师等等。
校外（实习）指导教师信息表姓名性别男 出生年月1979・8・1 专业技术 职务（最 高）学历名称 等级 发证单位 获取时间 大学本科 通信工程师 高级劳动和社会保障部1996-06职业资格等级（最高）名称等级发证单位获取时间 通信工程师高级劳动和社会保障部1990-03当前专职 工作背景单位名称职务 任职时间（年月）大城县北四岳卓越玻璃钢制品厂产品经理2000-06⑤当前专职工作背景单位名称：填写实习单位的全称⑥职务：填写指导教师的职务，例如：部门经理、车间主任、站长、总经理、工程师等。
调研内容：(宋体小四，行距21) 高频调幅电路分析与应用同一题目的其他设计者：无 毕业设计(论文)成绩评定指导教师评语:指导教师：年 月 日专业答辩委员会评语:(2) 搜集资料和确定答案: (3) 设计计算： (4) 绘图：(5) 便携设计说明书： (6) 准备答辩： 备注： (宋体小四，行距21)5 15 15213 1月月月月月3 4 4 5 6至至至至至日日日日日9 6 12 2月月月月月3ftftftftftTT\日日日日日6 7 M4614指导教师：张小谦专业答辩委员会主任：年月日毕业设计（论文）评为:指导教师：（签字）系主任（签字）系（章）年月日毕业设计（论文）说明书二o O九级电子工程系通信技术专业09-1班题目高频调幅电路分析与应用姓名学号2009P00517指导教师W 副教授___________________ 职称_______________阅读教师____________________ 职称________________职称二O —二年六月十二日毕业设计（论文）说明书（一）毕业设计（论文）题目: （宋体小四，行距21） 高频调幅电路分析与应用（二）毕业设计（论文）使用的原始数据:I 、载波功率nI u 爲r = -------2、 上、下边频功率片竺=）2丨4心2 2 匕 43、 总平均功率耳=£ +A +△ =£ +£M 記=（1+L M ~）P （7u4最大瞬时功率4和=（1 + MJ 「才5、 大信号包络检波器的惰性失真避免条件R C ＜ . J 1 ~ /；£.L L c 厂 27rr , m.6、 为了避免负峰切割失真，必须 几（1-叫） ＞几（1-叫）＞ maX'苴曲—迟+…7、非线性失真系数Kf “5（三）毕业设计（论文）的内容:1、调幅原理2、 高电平调幅电路分析3、 低电平调幅电路分析4、 检波电路分析8、 F =高频滤波系数F 匸55、调幅信号的接收实例（调幅收音机）（四）设计图名称：1调制信号和载波的波形图2集电极调幅电路图3理想化静态调幅特性图4基极调幅电路图5单二极管开关调幅电路电路图6K（3 2t）与u2的波形图7二极管平衡调幅电路图8环形调幅电路图9环形电路的开关函数波形图10实际的环形电路图11双平衡混频器组件的外壳和电原理图121496芯片内部电路图131496构成的调幅器图14检波器输入输出波形图15大信号包络检波器电路组成图16大信号包络检波器工作原理图17大信号包络检波器的惰性失真波形现象图18同步检波原理图19MC1596组成的同步检波器20振幅检波器组成方框图21来复试收音机电路图22来复试收音机方框图23收音机磁性天线的绕制图24小功率调幅发射机电路（五）毕业设计（论文）工作自2012年3月19日起至2012 年6月15 B （六）毕业设计（论文）进行地点廊坊徳基机械科技股份有限公司（七）主要参考资料及文献1.周雪•模拟电子技术•西安：西安电子科技大学出版社，20022.胡宴如.高频电子线路第三版.北京：高等教育出版社，20043.林春方.高频电子线路（第2版）.北京：电子工业出版社，20074.黄亚平.高频电子技术.北京：机械工业出版社，20022012.6.10学生姓名:日期2012.6.10指导教师姓名:日期毕业设计（论文）说明书高频调幅电路分析及应用摘要：调幅的方法按电平的高低可区分为高电平调制和低电平调制，前者是直接产生满足发射机输出功率要求的已调波；后者是在低功率电平上产生己调波，再经过线性功率放大到所需的发射功率。
高频电子线路论文模拟调制系统变容二极管直接调频技术学院：机电学院班级：应教102 班学号：20100325227姓名：田振南指导教师：田熙燕中文摘要调频广播具有抗干扰性能强、声音清晰等优点，获得了快速的发展。
调频电台的频带通常大约是200～250kHz，其频带宽度是调幅电台的数十倍，便于传送高保真立体声信号。
由于调幅波受到频带宽度的限制，在接收机中存在着通带宽度与干扰的矛盾，因此音频信号的频率局限于30～8000Hz的范围内。
在调频时，可以将音频信号的频率范围扩大至30～15000Hz，使音频信号的频谱分量更为丰富，声音质量大为提高。
一个是朝着更高集成度的集成电路发展；而另一个是利用分立元件和硬件描述语言对新型器件进行专门设计。
随着电子与通信技术的不断进步，各种新兴电子产品的开发速度越来越快。
现代计算机技术和微电子技术的进一步结合和发展使得电子电路和通信线路出现了二个分支。
变容二极管为特殊二极管的一种。
当外加顺向偏压时，有大量电流产生，PN（正负极）接面的耗尽区变窄，电容变大，产生扩散电容效应；当外加反向偏压时，则会产生过渡电容效应。
但因加顺向偏压时会有漏电流的产生，所以在应用上均供给反向偏压。
关键词：LC振荡电路、变容二极管、调频目录1模拟调制技术概述 (1)2电路组成与工作原理 (1)3实际电路组成 (2)4电路调试 (3)5变容二极管直接调频电路设计原理分析 (4)6电路工作分析 (5)6.1谐振回路总电容 (5)7电路元器件参数 (5)7.1震荡回路参数LC (5)7.2温度补偿法 (5)7.3回路电阻 (6)7.4加缓冲级 (6)7.5采用高稳定度LC振荡电路 (6)8元器件参数设置及常见故障 (6)8.1电路元器件参数设置 (6)8.2调频振荡级与放大缓冲级相联时的常见故障 (6)9二极管直接调频优缺点 (7)参考文献 (8)1.模拟调制技术概述调制技术是把基带信号变换成传输信号的技术。
编号：高频电路设计与制作实训(论文)说明书题目：调频发射机院（系）：信息与通信学院专业：电子信息工程学生姓名：学号：指导教师：2012年12 月27 日摘要随着现代社会的快速发展，人们对电子产品的要求越来越高，因而电子产品无论从制作上还是从销售上都要求很高。
要制作一个应用性比较好的电子产品就离不开高频电路，大到超级计算机、小到袖珍计算器，很多电子设备都有高频电路。
高频电路大部分应用于通信领域，信号的发射、传输、接收都离不开高频电路。
通信技术在我们的生活中应用广泛，而我们做的发射机作为无线传输的一种工具早已被用在各种地方。
我们这个做的调频发射机只是小范围的发射机，或者说是一个模板让我们可以更好的学习发射机的技术。
原因是调幅发射机实现调幅简便，调制所占的频带窄，并且与之对应的调幅接收设备简单，所以调幅发射机广泛地应用于广播发射。
发射机的主要任务是完成有用的低频信号到高频载波的调制，将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。
首先通过放大器适当放大语音信号，以配合调制级工作；然后用电容三点式构成振荡电路为发射机提供基准频率载波，接着通过改变语音信号完成语音信号对载波信号的频率调制，最终利用丙类功率放大器，使已调制信号功率大大提高，经过串联滤波网络滤除高次谐波，最后通过拉杆天线发射出去。
关键字：调频发射机；调频；功率放大；电容三点式AbstractWith the rapid development of modern society, people to the electronic product of the increasingly high demand, so the electronic products in terms of production or sales is demanding. To make an application of the better electronic products is inseparable from the high frequency circuit, the super computer, small to a pocket calculator, a lot of electronic equipment has a high frequency circuit. Most of high frequency circuit is applied to the communication field, signal transmission,transmission, reception is inseparable from the high frequency circuit. Communication technology in our life are widely used.The transmitter 's main task is to complete the useful signal of low frequency to high frequency modulated carrier, to turn it into a center frequency at a certain bandwidth, suitable for electromagnetic waves emitted by the antenna. First through the amplifier amplification appropriate speech signal to match a level; Then use colpitts constitute oscillating circuit for transmitter provide benchmark frequency carrier, and then through the change of speech signal to finish speech signal carrier signal frequency modulation, finally using c class power amplifier, make already modulation signal power greatly improved, after series filtering network higher harmonic filter, the last through the bars antenna launch out.Key words: FM；FM transmitter；Power amplification；Colpitts目录引言 (1)1、关于调频发射机的相关知识 (1)1.1调频、调幅、中波、短波介绍 (1)1.2调频发射机 (2)2、方案论述及原理 (2)2.1高频振荡器 (2)2.2高频功放 (5)2.2.1高频功放的调谐特性 (5)2.2.2功率放大器的调谐 (5)3、芯片的原理与应用 (6)4、音频信号输入及放大 (7)5、调试过程 (8)结论 (9)谢辞 (11)参考文献 (12)附录 (13)引言在本次设计中，发射机的设计利用到高频电子线路中学习到的与实际生活实践相紧密联系的内容：主要包括主振荡器、高频功率放大器以及调制器等相关内容。
摘要本高频电路实训装置结合了经典的高频实用电路，把多个高频电子线路模块集成在一个实训箱里面，应用多种抗干扰技术，使模块各自独立工作而不互相干扰。
实验箱分别由晶体管振荡电路，AM发射机电路，AM接收机电路，FM发射机电路，FM接收机电路，FSK调制电路，FSK解调电路，CPLD频率计电路，系统电源电路模块等组成。
每个模块电路的主要信号都引出相应得测试端子，学生可通过观测测试端子的信号参数来近一步理解和学习高频电子线路，每个模块都贴近于实践，具有很强的实践性和应用。
每个模块的单元电路都使用跳线的短路端子断开相应功能的单元，以便能更好的减少后极对前极单元的影响，使学生能更好的理解和掌握高频电子线路的信号流程。
该实训装置可为无线电调试技术工种提供职业技能训练和职业技能鉴定使用的教学仪器。
关键词：高频电子线路实训箱模块化设计测试端子ABSTRACTThe high frequency circuit practical equipment which integrates multi high frequency circuitry combines with classical high frequency practical circuit, and applies multi anti-molestation technology, which makes every module works independently. This high frequency circuits, which made up of crystal oscillator circuit, FM transmitter circuit, FSK modulation and demodulation circuits, frequency meter circuit and system power. The main signal of every module has a testing terminal; Students can use the parameter by observing the testing terminal to make more study. Every module has strong practice and application ability. The cell circuit of every module use jumping line of shot circuit terminal to cut the relevant function, so that reduce the infection of former distinction from latter distinction, and then students can understand the signal flow of high frequency nicely. This equipment can be used as a teaching equipment of professional technology training and appraisal of wireless debugging technology.Keywords:high frequency circuit communication design jumping line of shot circuit classical high frequency practical circuit目录目录 (I)1引言 (1)2设计要求 (3)3方案论证与比较 (3)3.1系统方案论证与选择 (3)3.2FM发射电路设计方案论证与选择 (3)3.3FM接收发射电路设计方案论证与选择 (4)4系统组成 (4)5模块电路设计 (5)5.1LC与晶体管振荡电路设计 (5)5.1.1单元电路设计 (5)5.1.2安装与调试 (5)5.2AM发射机电路设计 (6)5.2.1设计思路 (6)5.2.2工作原理及组成框图 (6)5.2.3主要技术指标 (6)5.2.4单元电路设计 (7)5.2.5安装与调试 (11)5.3AM接收机电路设计 (12)5.3.1工作原理及组成框图 (12)5.3.2主要技术指标 (12)5.3.3单元电路设计 (13)5.3.4安装与调试 (14)5.4FM发射机电路设计 (17)5.4.1设计思路 (17)5.4.2工作原理及组成框图 (17)5.4.3安装与调试 (18)5.5FM接收机电路设计 (20)5.5.1设计思路 (20)5.5.2工作原理及组成框图 (20)5.5.3安装与调试 (22)5.6FSK调制电路设计 (24)5.6.1FSK原理及信号产生框图 (24)5.6.2单元电路设计 (25)5.7FSK解调电路设计 (27)5.7.1FSK解调原理及信号产生框图 (27)5.7.2单元电路设计 (27)5.8CPLD频率计电路设计 (32)5.8.1单元电路设计 (32)5.8.2程序设计 (33)5.9系统电源电路设计 (38)6结论 (39)参考文献 (40)附录一样机图片 (41)致谢 (42)1引言“无线电调试技术”实训课是通信工程和电子信息工程重要专业基础课。
电子与信息工程学院本科毕业设计论文题目教学用高频电子线路模块开发学生姓名张运波学号063621056专业电子信息科学与技术班级063621指导教师赵东2010年5月摘要摘要本文利用《高频电子线路》课程上学到的基础知识，采用各类分立元件设计了五个高频常规模块，包括：正弦波振荡器，高频小信号放大器，高频功率放大器（甲乙类功率放大器和丙类功率放大器），1496MC调幅和三极管放大包络检波器等。
这些模块在设计中大量采用了谐振回路，解决了诸如滤波选频，放大失真，功放效率，阻抗匹配等基本问题，这些模块在教学方面有很强的实际意义，能理论联系实际教学，同时在无线电系统和通信系统中也得到了广泛的应用。
关键词：振荡；放大；滤波；调幅；阻抗匹配咸宁学院学士学位论文ABSTRACTIn this thesis, it have designed five high-frequency regular modules by using various types of discrete components basing on the "High Frequency Electronic Circuits" course which we have learned in the class, such as: sine wave oscillator, high-frequency small-signal amplifier, high-frequency power amplifiers (Class-AB power Class C amplifier and power amplifier), MC AM and transistor amplification envelope detector and so on. Lots of resonant 1496circuit are widely utilized in these modules to solve many problems, such as frequency-selective filtering, amplification distortion, power amplifier efficiency, impedance matching and other basic issues, these modules have a profound practical significance in teaching, which can integrate theory with actual perfectly, while radio systems and communications systems have also widely used these modules.KEY WORDS：oscillate，amplify，filtering，amplitude modulation，impedance matching目录目录1 绪论 (1)2 各模块的原理 (3)2.1 正弦波振荡器 (3)2.1.1 正弦波振荡器的介绍及构成 (3)2.1.2 正弦波振荡器的工作原理 (3)2.1.3 三点式振荡器 (4)2.2 高频小信号放大器 (5)2.2.1 高频小信号放大器的简述 (5)2.2.2 高频小信号放大器的主要性能指标 (5)2.2.3 高频小信号选频放大器的稳定性能 (6)2.3 高频功率放大器 (7)2.3.1 功率放大器与电压放大器的区别 (7)2.3.2 功率放大器的分类 (7)2.3.3 丙类谐振功率放大器的特点 (8)2.3.4 丙类谐振功率放大器的主要性能指标 (8)2.3.5 丙类谐振功率放大器的电路原理图 (8)2.4 振幅调制 (9)2.4.1 调制的概念 (9)2.4.2 振幅调制的定义和分类 (9)2.4.3 普通调幅波（AM）的性质 (9)2.4.4 普通调幅波的特点 (10)2.5 普通调幅波解调 (10)2.5.1 检波的概念及分类 (10)2.5.2 包络检波 (10)2.5.3 三极管包络检波器中的主要性能指标 (11)2.5.4 三极管包络检波器中的几种失真 (11)3 各模块的设计 (13)3.1.1 正弦波振荡器实际设计 (13)3.1.2 高频小信号放大器的实际设计 (14)3.1.3 丙类功率放大器实际设计电路 (15)3.1.4 低电平调制电路----模拟乘法器调幅电路 (17)咸宁学院学士学位论文3.1.5 调幅波解调的实际设计电路 (19)4 总结 (21)致谢 (23)参考文献 (25)附录 (27)绪论1 绪论通信是人类社会发展的重要组成部分，又是社会进步的重要因素，凡是在发信者和收信者之间，以任何方式进行消息的传递都可以称为通信，能够实现消息传递所需的设备的总和叫做通信系统。
它包括输入换能器，发送设备，信道，接收设备以及输出换能器五个部分，每一部分都有相应的任务。
输入换能器主要负责将外界的非电信号转换成电信号，发送设备的任务是调制和放大，信道主要负责连接发送设备和接收设备，接收设备的任务是把接收的信号进行处理，输出换能器将接收设备的信号还原成原来的形式。
通信系统每部分涉及到的基本电路包括[1]：小信号放大器，功率放大器，信号的调制和解调电路，混频电路，倍频电路等。
本课题就是根据这些基本功能设计的5个模块，旨在理论教学和实践相结合，通过实践能够更加深入的理解理论知识。
咸宁学院学士学位论文各模块的原理2 各模块的原理2.1正弦波振荡器2.1.1正弦波振荡器的介绍及构成正弦波振荡器就是能量转换的装置但是它无需外加激励信号，它是直接将直流电源提供的能量转换成按特定频率变化的交流信号能量的电路。
要保证正弦波振荡器正常工作，必须要包括以下四个部分：（1）、放大器：至少有一个有放大作用的有源器件。
（2）、正反馈通路和负阻：必须选用一个能够补充元器件能量损耗的正反馈通路和负阻器件，以保证有稳定的振荡。
（3）、频率决定元件或回路：振荡器必须有频率决定元件或回路，如电阻、电容、电感和晶体管，以及他们构成的选频回路、相移网络或者延时网络。
（4）、电源：为振荡器提供能量。
2.1.2正弦波振荡器的工作原理正弦波振荡器要产生稳定的正弦波振荡，电路必须满足一下三个条件：（1）、振荡器的起振条件：首先，是让正弦波振荡器自己起振又叫做自激振荡。
正弦波起振条件是：图2-1正弦波振荡器基本电路()()()f ffi iV VVT jw A jw k jwV V V===（2-1）式中，()T jw表示环路增益，振幅起振条件f iU U>或()1T jw>，相位起振条件2,T n nφπ==0,1,2,3……（2-2）（2）、振荡器的平衡条件：其次，是保证振荡器回路中的能量的补充刚好抵消能量的消耗，达到回路平衡。
咸宁学院学士学位论文振荡器起振后，振荡幅度不会无限增长下去，而是在某一点处于平衡状态。
因此，反馈振荡器既要满足起振条件，又要满足平衡条件。
在接通电源后，依据放大器大振幅的非线性抑制作用，回路增益()T jw必具有随振荡器电压振幅iU增大而下降的特性。
振幅平衡条件f iU U=或()1T jw=相位平衡条件2,T n nφπ==0,1,2,3…………。
（3）、振荡器的稳定条件：最后，还要保证振荡器是稳定的，如果外加干扰使得振荡器偏离了环路平衡状态，振荡器系统应能自动恢复到原来的平衡状态。
在平衡点附近回路增益()T jw应具有随iU增大而减小的特性，即振幅稳定条件为()i tU UT jwU=∂<∂（2-3）外界因素的变化同样会破坏相位平衡条件，使环路相移偏离2nπ相位稳定条件是指相位条件一旦被破坏时环路能自动恢复2T nφπ=所应具有的条件即00w wwϕ=∂<∂。
2.1.3三点式振荡器（1）三点式振荡器的基本组成三点式振荡器是指ＬＣ回路的三个端点与晶体管的三个电极分别连接而组成的一种振荡器[2]。
如下图：图2-2三点式振荡器等效电路设回路谐振时有电流I在流动，则有123jX jX jX++=即：123X X X++=（2-4）根据2201100fU jX XU jX X-=<⇒>（2-5）得三点式的一般组成原则：1X与2X电抗性质相同，3X与1X（或2X）电抗性质相反。
（2）三点式振荡器的分类：A、串联改进型电容三点式振荡器——克拉泼电路克拉泼电路的功能主要是以增加回路总电容和减小管子与回路间的耦合来提高振荡回路的标准性，使振荡频率的稳定度得以提高。
克拉泼电路的优点：振荡频率和反各模块的原理馈系数互不影响。
缺点：调节3C 改变频率时影响振幅[5]。
A 、并联改进型电容三点式振荡器——西勒电路图2-4西勒振荡器西勒电路是在串联型电容三点式振荡电路的电感L 旁并接了一个电容C 而构成的。
而3C 为远小于12C C 的固定电容。
如果使3C 固定, 通过变化4C 来改变振荡频率, 则R L ''在振荡频率变化时基本保持不变, 从而使输出振幅稳定。
2.2 高频小信号放大器2.2.1 高频小信号放大器的简述高频小信号放大器的特点：放大高频小信号(中心频率在几百KHz 到几百MHz ，频谱宽度在几KHz 到几十MHz 的范围内)的放大器。
高频小信号放大器的基本组成是：由“放大部分+选频滤波部分”按“级联”方式构成。
放大部分的核心元器件是增益元器件，如三极管、场效应管、集成运放或专用集成放大器等。
选频部分的必要元器件是电感、电容等动态元件。
高频小信号放大电路分为窄频带放大电路和宽频带放大电路两大类[6]。
前者对中心频率在几百千赫到几百兆赫,频谱宽度在几千赫到几十兆赫内的微弱信号进行不失真的放大,故不但需要有一定的电压增益,而且需要有选频能力。
后者对几兆赫至几百兆赫较宽频带内的微弱信号进行不失真的放大,故要求放大电路的下限截止频率很低(有些要求到零频即直流),上限截止频率很高。
2.2.2 高频小信号放大器的主要性能指标A 、增益增益定义为放大器的输出信号电量与输入信号电量的比值，用A 加下标来表示。
咸宁学院学士学位论文电压放大倍数：0uiVAV=或者：020loguiVAV=(2-9)（2）功率放大倍数：0piPAP=或者：010logpiPAP=(2-10)B、通频带通频带定义为放大器的增益比最大增益下降3dB时的上限截止频率Hf与下限截止频率Lf之差，用0.7H LBW f f=-表示。
通频带决定于回路负载Q值，且随级数的增加带宽越来越窄。
如下图：图2-5放大器的通频带C、选择性选择性表示放大器对通频带以外的各种干扰信号及其噪声的滤除能力，或者从各种干扰中选出有用信号的能力。
