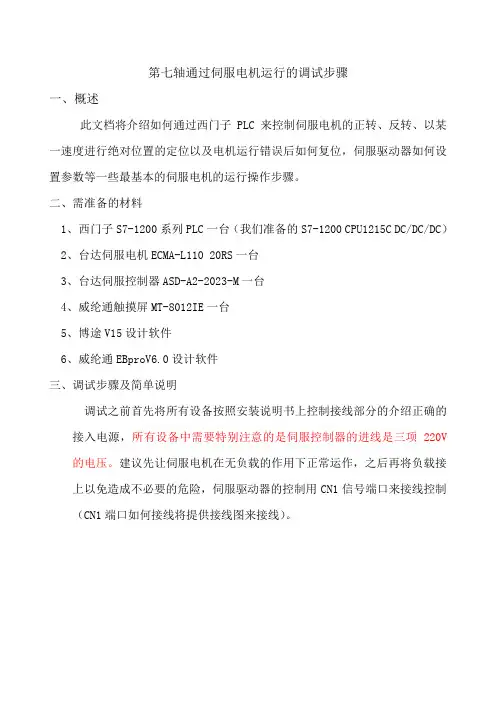

第七轴通过伺服电机运行的调试步骤一、概述此文档将介绍如何通过西门子PLC来控制伺服电机的正转、反转、以某一速度进行绝对位置的定位以及电机运行错误后如何复位，伺服驱动器如何设置参数等一些最基本的伺服电机的运行操作步骤。

二、需准备的材料1、西门子S7-1200系列PLC一台（我们准备的S7-1200 CPU1215C DC/DC/DC）2、台达伺服电机ECMA-L110 20RS一台3、台达伺服控制器ASD-A2-2023-M一台4、威纶通触摸屏MT-8012IE一台5、博途V15设计软件6、威纶通EBproV6.0设计软件三、调试步骤及简单说明调试之前首先将所有设备按照安装说明书上控制接线部分的介绍正确的接入电源，所有设备中需要特别注意的是伺服控制器的进线是三项220V 的电压。

建议先让伺服电机在无负载的作用下正常运作，之后再将负载接上以免造成不必要的危险，伺服驱动器的控制用CN1信号端口来接线控制（CN1端口如何接线将提供接线图来接线）。

1、伺服驱动器的参数设置1）、伺服驱动器面板介绍2）、启动电源面板将显示以下几种报警画面，根据需要将参数调整到位。

画面一：将参数P2-15、P2-16、P2-17三个参数设定为0画面二：将参数P2-10~P2-17参数中没有一个设定为21 画面三：将参数P2-10~P2-17参数中没有一个设定为233）、以上步骤调整好之后可以利用JOG寸动方式来试转电机和驱动器，操作步骤如下图4）、JOG模式调试正常后，在通过PLC控制伺服电机运转，需设定以下几个参数用来。

①、P1-01设定成Pt模式 00000②、P1-00设定成脉冲列+符号 00002③、P0-02 设置驱动器显示状态监视输入脉冲 01④、设定电子齿轮比P1-44（分子）和P1-45（分母）电子齿轮比需计算，计算方式如下：前提所需条件：a.产品所要达到的精度要求比如0.001mm，相当于一个脉冲想走的距离0.001mm;b.行走速度200mm/s，PLC最大发脉冲数2000000*0.001（目前伺服电机最快20m/min）c.电机编码器分辨率1280000P/Rd.齿轮分度圆直径63.66mme.减速机速比10f.m/n电机轴与负载轴的机械减速比⑤、将P1-44设为8400，P1-45设为3183⑥、重新启动伺服驱动器，即可。

伺服控制器的安装与配置步骤伺服控制器在现代工业自动化系统中起着重要的作用，它能够控制电机以实现精确运动控制。

安装和配置伺服控制器是一个关键的步骤，本文将介绍安装和配置伺服控制器的详细步骤，以帮助您顺利完成任务。

第一步：准备工作在安装伺服控制器之前，首先需要确定所需的设备和工具。

根据实际需求，您可能需要以下材料和工具：伺服控制器、伺服驱动器、电机、电缆、螺丝刀、钳子、电缆扎带等。

第二步：安装伺服驱动器和电机首先，将伺服驱动器固定在合适的位置上，通常会使用螺丝将其固定在机架上。

确保驱动器安装牢固且稳定。

接下来，连接电机与伺服驱动器。

通常会有标识好的引线，确保按照正确的顺序连接。

常见的连接方式包括使用插头或螺丝固定端子。

此外，还需要注意连接电机的电源线和信号线，确保电源线和地线正确连接，并且信号线与伺服驱动器正确匹配。

第三步：连接伺服控制器将伺服控制器连接到伺服驱动器。

使用合适的电缆将伺服控制器与伺服驱动器连接起来。

在连接电缆之前，确保伺服控制器和伺服驱动器的电源已关闭，以避免电击的风险。

根据伺服控制器和伺服驱动器的接口类型，选择合适的连接方式，可以是插头连接、端子连接或者其他类型的连接方式。

留意连接时的极性，确保正负极连接正确，以避免电机逆转或其他问题。

第四步：供电和电源连接接下来，需要为伺服控制器和伺服驱动器提供电源。

首先，检查电源输入的参数，确保其与伺服控制器和伺服驱动器相匹配。

然后，连接电源线，确保连接的质量可靠。

注意：在连接电源之前，务必确保电源开关处于关闭状态。

第五步：配置参数一旦安装完成，就需要配置伺服控制器的参数。

此步骤是确保伺服控制器能够正常工作的重要一步。

首先，打开伺服控制器的配置软件。

根据伺服控制器的型号和品牌，可能需要使用不同的配置软件。

在电脑上安装相应的软件，并将其连接到伺服控制器。

然后，进行参数配置。

根据您的具体需求，可以配置电机类型、速度范围、反馈回路、运动控制模式等。

确保参数配置正确无误后，保存设置并加载到伺服控制器中。

伺服控制器的安装步骤和注意事项伺服控制器是一种高性能、精密的运动控制装置，广泛应用于各种自动化设备中。

它能够精确控制电机的位置、速度和力度，保证系统的运动稳定性和准确性。

正确安装伺服控制器对于系统正常运行非常重要。

本文将介绍伺服控制器的安装步骤和注意事项。

一、安装步骤：1. 确定安装位置：首先需要确定伺服控制器的安装位置，一般选择在设备控制柜内。

安装位置应远离高温、潮湿、震动和强磁场等干扰源。

同时，还需确保安装位置具备良好的通风条件，以保证伺服控制器正常散热。

2. 安装螺旋机柜：根据伺服控制器的尺寸，选择合适的螺旋机柜，并将伺服控制器固定在机柜内。

安装时要注意保持适当的间距，以方便后续连接线缆和操作。

3. 连接电源：伺服控制器通常通过交流电源供电，根据控制器的额定电压和功率要求，将交流电源正确接入控制器的电源端子。

注意在接线时断开电源源端。

4. 连接信号线：伺服控制器需要与其他设备进行数据的交互，通常通过同轴电缆或光纤连接。

首先根据设备需求选择合适的通信接口类型，然后将信号线正确连接到控制器的通信接口端口。

5. 连接电机：将伺服电机按照正确的接线图连接到伺服控制器的驱动端子。

在接线过程中，必须确保极性的一致性，避免接错引起电机损坏或系统异常。

6. 安装散热器：如果伺服控制器功率较大或工作环境温度较高，需要安装散热器来提高散热效果。

根据控制器的散热要求，选择适当的散热器并正确安装到控制器上。

7. 接地处理：为了保证系统的安全性和稳定性，必须进行良好的接地处理。

将伺服控制器的接地端子连接到可靠的地线上，确保接地电阻小于规定的范围。

二、注意事项：1. 防静电：安装伺服控制器时应注意防止静电对控制器的损坏。

可采取接地措施、穿防静电手环等方式，防止静电对控制器内部电路的影响。

2. 控制器选型：在选择伺服控制器时，要根据实际应用需求合理选型。

考虑控制器的功率、控制精度、通信接口等因素，确保与其他设备的兼容性和系统性能。
