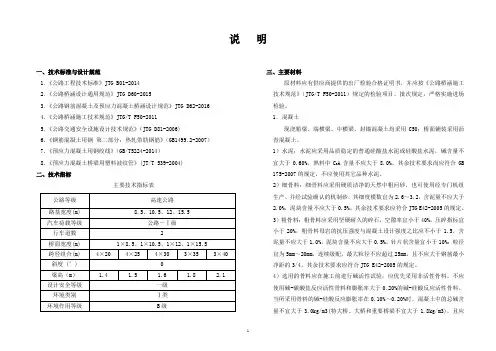

说明一、技术标准与设计规范1．《公路工程技术标准》JTG B01-20142．《公路桥涵设计通用规范》JTG D60-20153．《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2016 4．《公路桥涵施工技术规范》JTG/T F50-20115．《公路交通安全设施设计技术规范》（JTG D81-2006)6.《钢筋混凝土用钢第二部分：热轧带肋钢筋》（GB1499.2-2007）7.《预应力混凝土用钢绞线》（GB/T5224-2014）8.《预应力混凝土桥梁用塑料波纹管》(JT/T 539-2004)二、技术指标主要技术指标表三、主要材料原材料应有供应商提供的出厂检验合格证明书，并应按《公路桥涵施工技术规范》（JTG/T F50-2011）规定的检验项目、批次规定，严格实施进场检验。
1．混凝土现浇箱梁、端横梁、中横梁、封锚混凝土均采用C50；桥面铺装采用沥青混凝土。
1）水泥：水泥应采用品质稳定的普通硅酸盐水泥或硅酸盐水泥，碱含量不宜大于0.60%，熟料中C3A含量不应大于8.0%。
其余技术要求尚应符合GB 175-2007的规定，不应使用其它品种水泥。
2）细骨料：细骨料应采用硬质洁净的天然中粗河砂，也可使用经专门机组生产、并经试验确认的机制砂，其细度模数宜为2.6～3.2，含泥量不应大于2.0%，泥块含量不应大于0.5%，其余技术要求应符合JTG E42-2005的规定。
3）粗骨料：粗骨料应采用坚硬耐久的碎石，空隙率宜小于40%，压碎指标宜小于20%，粗骨料母岩的抗压强度与混凝土设计强度之比应不小于1.5，含泥量不应大于1.0%，泥块含量不应大于0.5%，针片状含量宜小于10%；粒径宜为5mm～20mm，连续级配，最大粒径不应超过25mm，且不应大于钢筋最小净距的3/4。
其余技术要求应符合JTG E42-2005的规定。
4）选用的骨料应在施工前进行碱活性试验，应优先采用非活性骨料。
不应使用碱-碳酸盐反应活性骨料和膨胀率大于0.20%的碱-硅酸反应活性骨料。
现浇箱梁施工方案主线桥、A匝道、F匝2号桥主线桥0#~6#墩、A匝道、F匝道1号、2号、明富立交桥现浇箱梁施工方案一、工程概述主线桥0＃～6＃墩为主线桥第一联箱梁，跨径为（15+2×25+3×20）m，施工采用逐孔施工，其上部构造箱梁采用15m和20m、25 m跨的预应力混凝土连续箱梁。
箱梁高均为1.4m，距离地面的高度在9.5m～10.20m，主线桥左幅采用单箱三室结构，右幅采用单箱二室结构，双柱或三柱式桥墩，柱式桥台，跨越广明高速公路桥墩采用圆端形板式墩；A匝道桥起点桩号为AK0+708.043，终点桩号为AK0+865.443，桥长为157.4M，桥型布置为6×25M 预应力砼连续箱梁，基础采用钻孔灌注桩；F匝道1号桥起点桩号为FK0+563.590,终点桩号为FK0+633.590，桥长为70米，桥梁上部采用预应力混凝土现浇连续梁，下部采用组合式桥台、板式桥墩，基础采用钻孔灌注桩；F匝道2号桥起点桩号为FK0+849.113，终点桩号为FK1+030.213，桥长为181.1M，桥型布置为2×30M+（2×25+23.4+2×22）M预应力砼连续箱梁，全桥共分5个阶段浇筑施工，施工顺序为从7号桥墩向0号桥台进行，基础采用钻孔灌注桩；明富路分离式立交主线桥起点桩号为K53+386.5，终点桩号为K53+464.5，桥跨组成为16+2×20+16米，桥长为78米，桥梁上部采用预应力混凝土现浇连续箱梁，采用单箱双室，下部采用肋板式桥台、柱式桥墩，基础采用钻孔灌注桩；匝道桥采用单箱单室结构，独柱式桥墩，柱式或肋式桥台，跨越广明高速公路桥墩采用圆端形板式墩。
二、现浇箱梁施工工艺流程图千斤顶、油泵标定张拉压浆等强养生监理工程师验收自检波纹管、钢绞线下料钢筋加工安装顶板、翼板钢筋和预应力模板制作安装顶板和翼板模板安装底板和腹板模板波纹管、钢绞线下料钢筋加工安装底板、腹板钢筋和预应力自检浇注底板、腹板砼三、地基处理1、地基处理主线桥1＃～3＃墩、A匝道桥0#～1#墩、F匝道2号桥2#～4#墩处于广明高速公路线原路面上，地基较好，可不做其他特殊的处理，主线桥3＃～6＃墩地基较好，而在桩基及承台施工完毕后，桥位范围填筑砂石土，砂石土、石渣采用辗压法密实，保证其承载力不小于110Kpa，主线桥0＃～1＃墩属于山坡，A匝道桥0#、2#墩、F匝道2号桥2#、4#墩属广明线路基边坡，必须按台阶形式施工，A匝道桥3#墩～6台、F匝道2号桥4#～7#墩原地基属鱼塘区填方，明富立交原地基属植耕地，承载力较差，面层需填筑80～100cm厚石渣，分两层填筑，分层碾压。
西互通F匝道桥现浇支架计算书一、荷载假设1、预应力钢筋混凝土容重按26kN/m3计；2、木模（内模及底模）自重按1.5kN/m2计；3、人员、倾倒及振捣混凝土等外荷载按4kN/m2计；4、工28a工字钢自重0.425kN/m，贝雷片自重按2kN/m计。
二、14cm×14cm方木（[σ]=7.5MPa）取支墩位置空心板梁实心段计算。
方木间距61cm，跨径1.2m，按简支计算。
扣除贝雷片宽度，净跨径l=1.2-0.18=1.02m预应力钢筋砼荷载q１=1.4×26×0.61=22.204kN/m木模及外荷载 q２=0.61×（1.5+4）=3.355kN/m总荷载 q=q１+q２=25.559kN/m跨中弯距M=1/8〃ql２=1/8×25.559×1.02２=3.324kN〃m弯曲应力σ=M/W=3.324×106/（140３/6）=7.27MPa＜[σ]=7.5MPa满足要求跨中挠度 f=5ql4/384EI=5×25559×1.024/(384×9×109×2×0.144/12)=0.0006m 忽略不计三、贝雷片支架计算（一）、贝雷片纵梁（[M]=788.2kN〃M、[Q]=245.2kN）纵梁间距1.2m，最大跨径10.5m，按简支计算。
将11.5m宽、1.4m厚空心板等效成等宽、实心均布钢筋混凝土荷载等效混凝土厚度h，=s/b=（hb－９s，）/b=［1.4×11.5-9×（π×0.375２+0.35×0.75）］/11.5=0.8488m则q1=0.8488×26×1.2=26.483kN/mq2=（1.5+4）×1.2+2=8.6kN/mq=q１+q２=35.083kN/mMmax=1/8〃ql２=1/8×35.083×10.52=483.5kN〃m＜[M]=788.2kN〃m 满足要求Q A =-QB=RA=RB=1/2〃ql=1/2×35.083×10.5=184.2kN＜[QA]=245.2kN 满足要求（二）、2工28a工字钢横梁横梁跨距2.4m/cos15.4167°=2.49m，受纵梁集中荷载，每组纵梁压力为P，间距1.2m/cos15.4167°=1.24m。
