(完整版)油管接箍料技术标准
- 格式:doc
- 大小:21.88 KB
- 文档页数:3

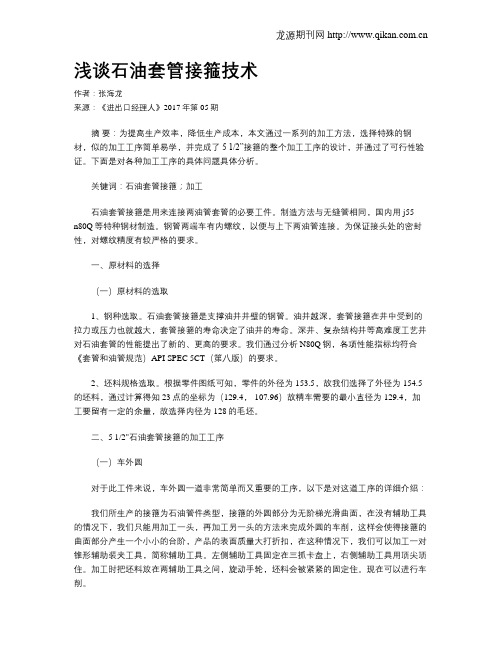

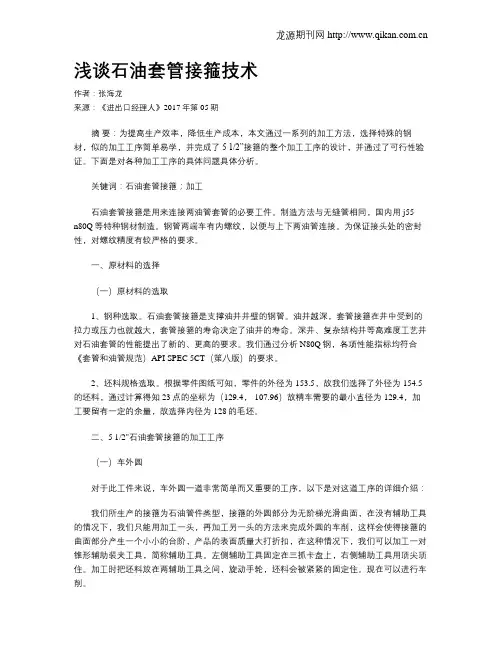

浅谈石油套管接箍技术作者:张海龙来源:《进出口经理人》2017年第05期摘要:为提高生产效率,降低生产成本,本文通过一系列的加工方法,选择特殊的钢材,似的加工工序简单易学,并完成了5 1/2”接箍的整个加工工序的设计,并通过了可行性验证。
下面是对各种加工工序的具体问题具体分析。
关键词:石油套管接箍;加工石油套管接箍是用来连接两油管套管的必要工件。
制造方法与无缝管相同,国内用j55n80Q等特种钢材制造。
钢管两端车有内螺纹,以便与上下两油管连接。
为保证接头处的密封性,对螺纹精度有较严格的要求。
一、原材料的选择(一)原材料的选取1、钢种选取。
石油套管接箍是支撑油井井壁的钢管。
油井越深,套管接箍在井中受到的拉力或压力也就越大,套管接箍的寿命决定了油井的寿命。
深井、复杂结构井等高难度工艺井对石油套管的性能提出了新的、更高的要求。
我们通过分析N80Q钢,各项性能指标均符合《套管和油管规范)API SPEC 5CT(第八版)的要求。
2、坯料规格选取。
根据零件图纸可知,零件的外径为153.5,故我们选择了外径为154.5的坯料,通过计算得知23点的坐标为(129.4,-107.96)故精车需要的最小直径为129.4,加工要留有一定的余量,故选择内径为128的毛坯。
二、5 1/2"石油套管接箍的加工工序(一)车外圆对于此工件来说,车外圆一道非常简单而又重要的工序,以下是对这道工序的详细介绍:我们所生产的接箍为石油管件类型,接箍的外圆部分为无阶梯光滑曲面,在没有辅助工具的情况下,我们只能用加工一头,再加工另一头的方法来完成外圆的车削,这样会使得接箍的曲面部分产生一个小小的台阶,产品的表面质量大打折扣,在这种情况下,我们可以加工一对锥形辅助装夹工具,简称辅助工具。
左侧辅助工具固定在三抓卡盘上,右侧辅助工具用顶尖顶住。
加工时把坯料放在两辅助工具之间,旋动手轮,坯料会被紧紧的固定住。
现在可以进行车削。
用卡尺量得坯料的外径为154.4,我们需要的外径为153.5,需要车掉约1mm。
井下作业分公司起草:牟小清编号:JX/QHSE/P11/W02QHSE管理体系作业指导书审核:曹学军版本:A/0批准:谭明文发布日期:2009/02/20 油管、套管及其短节、接箍、接头检验/验收标准1. 本标准适用于公司所有套管、油管及其短节、接头、接箍的进货检验和使用中的检定。
由壬、卡箍、弯管、油咀套及油咀等的检验也可参照本标准。
2.本规定引用API—67标准。
如顾客有特定要求时,应在合同中明确检定标准,按顾客要求的标准进行检验。
3. 对公司所购进油管、套管及接头、接箍、短节等器材,一般我方仅作对本体无损伤的项目的检验;对本体有损伤或可能造成损伤项目的检验由供方完成,或由供方提供的试验参数为使用、设计计算的依据。
该类原材料在作供方评价时,应评价其检验能力和质量体系。
4.检定项目、检定方法和合格品判断标准(仅限于顾客未作特定规定时):项目检定方法标准管体外观检验肉眼观查本体损、伤、蚀痕迹,并用测深、测长器具对损、伤、蚀查、测、量1、单个损伤深度超过管子壁厚12.5%为不合格.2、线形缺陷超过管子壁厚12.5%为不合格。
3、总损伤表面大于10%为不合格。
4.管子加厚部分存在尖锐菱角和急剧变化或带900钩工具通过被挂住为不和格反之为合格。
管体直线度抽查肉眼感觉不直的管子。
1、用锲子挡住管子,使管子弓处朝向水平面。
2、测量并记录管子全长。
3、从管子两端拉一条绷紧的细绳穿过弓。
1、小于41/2"的管子有弯度不合格。
2、不小于41/2"的管子超过3.1mm/1500mm为不合格,反之合格。
颜色/印记检定按API-67标准在表示材质(钢级)的部位,观查有颜色标记或钢印标记没有颜色标记/钢印标记为不合格品。
通径检验通径规通过本体。
通径规标准按测试规程、规定进行通过为合格(进货)壁厚测定游标长尺测量管壁进货时:最小壁厚小于规定壁厚90%为不合格。
使用中:最小壁厚小于规定壁厚87.5%为不合格。
石油油套管接箍管坯技术协议吐哈油田公司机械厂衡阳华菱钢管有限公司二零一一年一月石油油套管接箍管坯技术协议买方:吐哈油田公司机械厂卖方:衡阳华菱钢管有限公司1、规格1.1 本协议规定了卖方供给买方的所列规格石油油套管接箍管坯的主要技术要求。
1.2 油套管接箍管坯规格和钢级产品规格(mm)钢级数量φ93.17×13 N80 215吨φ114.3×15.5 N80 90吨φ153.67×14 N80 120吨φ194.46×16 N80 270吨2、执行标准2.1 GB/T222-2006钢的成品化学成分允许偏差2.2 GB/T10561-2005 钢中非金属夹杂物显微评定方法2.3 GB/T2102-2006 钢管验收、包装、标志及质量证明书的一般规定2.4 API Spec 5CT 套管和油管规范第8版2.5 GB/T223 钢铁及合金化学分析方法2.6 以上标准如有最新版本,按最新版本执行。
3、外形、尺寸及重量偏差3.1 长度接箍管坯供货长度范围为8~12米。
3.2 外径3.3 圆度接箍管坯规格:φ93.17×13、φ114.3×15.5,钢级:N80,圆度直径误差不得大于0.4mm;接箍管坯规格:φ153.67×14mm,钢级:N80,圆度直径误差不得大于0.8mm;接箍管坯规格:φ194.46×16mm,钢级:N80,圆度直径误差不得大于0.8mm;圆度误差的评定按GB/T 4380-2004执行。
3.4 直度偏差接箍管坯弯曲度≤2mm/m。
3.5端部外形钢管两端应切成直角,切斜度≤2mm, 并清除毛刺。
3.6重量偏差符合API Spec 5CT(第8版)要求。
4、技术要求4.1化学成分N80钢级接箍管坯化学成分要求按API Spec 5CT(第8版)执行,成品成分偏差执行国标GB/T222-2006。
卖方向买方提供每炉的产品分析报告。

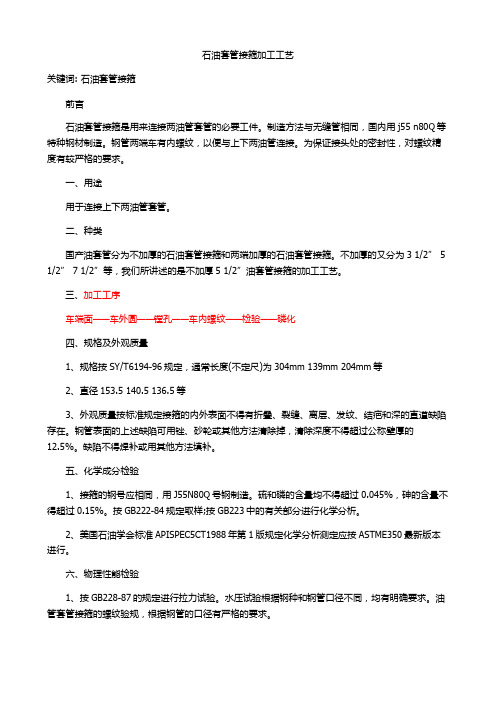

石油套管接箍加工工艺关键词: 石油套管接箍前言石油套管接箍是用来连接两油管套管的必要工件。
制造方法与无缝管相同,国内用j55 n80Q等特种钢材制造。
钢管两端车有内螺纹,以便与上下两油管连接。
为保证接头处的密封性,对螺纹精度有较严格的要求。
一、用途用于连接上下两油管套管。
二、种类国产油套管分为不加厚的石油套管接箍和两端加厚的石油套管接箍。
不加厚的又分为3 1/2” 5 1/2” 7 1/2”等,我们所讲述的是不加厚5 1/2”油套管接箍的加工工艺。
三、加工工序车端面——车外圆——镗孔——车内螺纹——检验——磷化四、规格及外观质量1、规格按SY/T6194-96规定,通常长度(不定尺)为304mm 139mm 204mm等2、直径153.5 140.5 136.5等3、外观质量按标准规定接箍的内外表面不得有折叠、裂缝、离层、发纹、结疤和深的直道缺陷存在。
钢管表面的上述缺陷可用锉、砂轮或其他方法清除掉,清除深度不得超过公称壁厚的12.5%。
缺陷不得焊补或用其他方法填补。
五、化学成分检验1、接箍的钢号应相同,用J55N80Q号钢制造。
硫和磷的含量均不得超过0.045%,砷的含量不得超过0.15%。
按GB222-84规定取样;按GB223中的有关部分进行化学分析。
2、美国石油学会标准APISPEC5CT1988年第1版规定化学分析测定应按ASTME350最新版本进行。
六、物理性能检验1、按GB228-87的规定进行拉力试验。
水压试验根据钢种和钢管口径不同,均有明确要求。
油管套管接箍的螺纹验规,根据钢管的口径有严格的要求。
2、美国石油学会标准APISPEC5CT1988年第1版规定油管套管接箍作拉伸试验;压扁试验;静水压试验;硫化物应力腐蚀开裂试验;晶粒度测定(按ASTME-112最新版本);横向冲击试验(按ASTMA370、ASTME23的最新版本规定进行);硬度试验(按ASTME18《金属材料的洛氏硬度试验标准方法》。
石油套管接箍加工工艺石油套管接箍加工工艺关键词: 石油套管接箍前言石油套管接箍是用来连接两油管套管的必要工件。
制造方法与无缝管相同,国内用j55 n80Q等特种钢材制造。
钢管两端车有内螺纹,以便与上下两油管连接。
为保证接头处的密封性,对螺纹精度有较严格的要求。
一、用途用于连接上下两油管套管。
二、种类国产油套管分为不加厚的石油套管接箍和两端加厚的石油套管接箍。
不加厚的又分为3 1/2” 5 1/2” 7 1/2”等,我们所讲述的是不加厚5 1/2”油套管接箍的加工工艺。
三、加工工序车端面——车外圆——镗孔——车内螺纹——检验——磷化四、规格及外观质量1、规格按SY/T6194-96规定,通常长度(不定尺)为304mm 139mm 204mm等2、直径153.5 140.5 136.5等3、外观质量按标准规定接箍的内外表面不得有折叠、裂缝、离层、发纹、结疤和深的直道缺陷存在。
钢管表面的上述缺陷可用锉、砂轮或其他方法清除掉,清除深度不得超过公称壁厚的12.5%。
缺陷不得焊补或用其他方法填补。
五、化学成分检验1、接箍的钢号应相同,用J55N80Q号钢制造。
硫和磷的含量均不得超过0.045%,砷的含量不得超过0.15%。
按GB222-84规定取样;按GB223中的有关部分进行化学分析。
2、美国石油学会标准APISPEC5CT1988年第1版规定化学分析测定应按ASTME350最新版本进行。
六、物理性能检验1、按GB228-87的规定进行拉力试验。
水压试验根据钢种和钢管口径不同,均有明确要求。
油管套管接箍的螺纹验规,根据钢管的口径有严格的要求。
2、美国石油学会标准APISPEC5CT1988年第1版规定油管套管接箍作拉伸试验;压扁试验;静水压试验;硫化物应力腐蚀开裂试验;晶粒度测定(按ASTME-112最新版本);横向冲击试验(按ASTMA370、ASTME23的最新版本规定进行);硬度试验(按ASTME18《金属材料的洛氏硬度试验标准方法》。
API油管及接箍参数API(美国石油标准研究所)油管及接箍是在石油和天然气行业中广泛使用的重要设备。
它们的参数包括尺寸、材料、强度等方面,下面将详细介绍这些参数。
1.尺寸:API油管的尺寸通常由外径(OD)和壁厚(WT)来描述,以英寸为单位。
常见的油管尺寸包括23/8"、27/8"、31/2"、4"、41/2"等。
而接箍的尺寸则根据油管尺寸进行匹配,以确保连接的紧密性和稳定性。
2.材料:API油管和接箍通常由碳钢制成,这种材料具有高强度和耐腐蚀性能,适用于油气井环境下的使用。
此外,根据特殊的需求,还可以使用高强度合金钢或不锈钢等材料制造。
3.强度等级:API油管和接箍根据其强度等级进行分类。
常见的油管强度等级有J55、N80、L80、C90、T95、P110等,而接箍则根据油管的强度等级进行匹配。
4.螺纹类型:API油管和接箍的连接通常采用螺纹连接方式,以确保连接的牢固性和密封性。
常见的螺纹类型有API线螺纹(STC、LTC、BTC)、射线线螺纹(8RD)等。
这些螺纹设计使得油管和接箍可以方便地进行安装和拆卸。
5.API规范:API油管和接箍的设计和制造通常遵循API规范。
API规范包括API5CT(油管技术规范)、API5L(管线钢管技术规范)等。
这些规范规定了油管和接箍的尺寸、材料、化学成分、机械性能等要求,以确保其可以在严酷的工作环境下进行可靠的使用。
总结起来,API油管及接箍的参数包括尺寸、材料、强度等方面。
这些参数的选择要根据具体的工作条件和需求来确定,以确保油管和接箍在油气领域的使用具有可靠性和安全性。
此外,API规范对油管及接箍的设计和制造也提供了指导和标准,使其更加符合相关行业的要求。
油管接箍料技术标准接箍毛坯外购订货不仅应符合API 5CT《套管和油管规范》的制造、实验、检验和标识要求,还应满足下列技术要求。
一、制造厂在制造、实验和检验过程中,购方可派人进行现场监制。
二、制造方法应采用热轧无缝管。
化学成分不仅应符合API SPEC 5CT《套管和油管规范》的要求,还应满足合同要求。
三、机械性能机械性能应符合API SPEC 5CT《套管和油管规范》的要求四、硬度钢级J55,硬度≧180HBW,钢级N80 -1和钢级N80-Q,硬度≧200HBW,钢级L80-1,硬度≧241HBW,钢级P110,硬度≧275HBW 五、无损检验对于钢级为J55和N80-1类,应采用超声波、漏磁和涡流中的一种或几种方法组合逐根对平端油管进行全长无损检验。
对于钢级为N80-Q、L80、P110应使用电磁和超声两种方法逐根对平端油管进行全长无损检验,验收等级应符合API 5CT 《套管和油管规范》的规定,探伤结果应在《产品质量证明书》中注明,在电磁探伤之后,应进行退磁处理,剩磁不大于20高斯。
六、外径、壁厚和长度允许偏差七、端部外形管子的两端端面应与管子轴线垂直,切口毛刺应予清除八、椭圆度和壁厚不均管子的椭圆度(最大外径与最小外径之差)不得超过0.5mm,壁厚不均(最大壁厚与最小壁厚之差)不得超过0.5mm九、表面质量管子内外表面不得有裂纹、折叠、轧折、离层和结疤,这些缺陷应完全清除,清除深度不得超过壁厚负偏差,其清除处的实际壁厚不得小于壁厚所允许的最小值。
十、标识在距管端不大于600mm范围内,按API SPEC 5CT《套管和油管规范》的要求环绕管子漆印钢级色带。
十一、包装1、管子应困装装运。
2、每捆应悬挂标签,标签内容应至少包括:执行标准、规格、数量、钢级、制造方法、炉批号等内容。
十二、质量证明书供方应提供《质量证明书》、《质量证明书》的内容至少包括:炉批号、数量、化学成份、机械性能、无损检测、交货状态等内容十三、质量责任1、本技术协议作为订单的附页,与订单有同等法律效力。
苏联国家标准油管及其接箍技术规范ГОСТ 633-80莫斯科实施时间 83. 01. 01执行A标准部分实施时间 84. 01. 01本规范适用于采油、采气井口上使用的无缝钢铁制平式油管及其接箍、加厚油管及其接箍、平式高密封油管及其接箍、无接箍加厚油管。
1. 类型1.1. 本规范事先规定出加工管子时在质量和精确度要求上的两个执行标准: А 和Б.管子类型参照表 11.2. 平式油管及其接箍的尺寸和重量应符合图 1和表 2的要求,加厚油管及其接箍- В的尺寸和重量应符合图 2和表 3的要求,平式高密封油管及其接箍- НКМ的尺寸和重量应符合图 3和表 4的要求,无接箍加厚油管- НКБ的尺寸和重量应符合图 4和表 5的要求。
管子接箍图. 1表2平式油管及其接箍单位:mm管子接箍图. 2加厚油管及其接箍- В单位:mm 表3规定直径管子接箍外径D壁厚S内径D加厚部分外径,Dв(误差 +1.5)加厚部分长度lв min平式部分重量kg/m因加厚两尾端所增加的重量kg外径Dм长度Lм重量kg27 26.7 3.0 20.7 33.4 40 1.8 0.1 42.2 84 0.4 33 33.4 3.5 26.4 37.3 45 2.6 0.1 48.3 90 0.5 42 42.2 3.5 35.2 46.0 51 3.3 0.2 55.9 96 0.7 48 48.3 4.0 40.3 53.2 57 4.4 0.4 63.5 100 0.8 60 60.3 5.0 50.3 65.9 89 6.8 0.7 77.8 126 1.573 73.0 5.5 62.078.6 959.20.9 93.2 134 2.8 7.0 59.0 11.489 88.9 6.5 75.995.2 10213.21.3 114.3 146 4.2 8.0 72.9 16.0102 101.6 6.5 88.6 108.0 102 15.2 1.4 127.0 154 5.0 114 114.3 7.0 100.3 120.6 108 18.5 1.6 141.3 160 6.3 备注:在管子内表面距管端面 (lв min + 25) mm的长度上的工艺锥度不得大于1:50。
油套管及配套接箍螺纹普通技术要求内容1、适用范围2、标准连接3、术语、定义、注释和缩写4、普通规则5、套管螺纹扣5.1 螺纹剖面5.2 OTTM螺纹扣基本参数5.3 量规检测OTTM螺纹扣5.4 OTTG螺纹扣基本参数5.5 量规检测OTTG螺纹扣6、油管螺纹扣6.1 螺纹剖面6.2 油管及NKTB油管螺纹扣基本参数6.3 量规检测油管及NKTB油管螺纹扣6.4 NKM油管螺纹扣基本参数6.5 量规检测NKM螺纹扣7、验收规则8、检测油管及套管螺纹扣基本规格和检测普通技术要求1、适用范围:本技术标准适用于石油及天然气工业中的油管及套管螺纹扣,规定了对螺纹剖面、螺纹基本参数和螺纹检测的要求。
本技术标准规定了对以下类型螺纹扣的要求:——套管的OTTM梯形螺纹扣;——套管的OTTG梯形高气密性螺纹扣和“金属——金属”密封扣;——油管的三角螺纹扣;——HKTB油管的三角螺纹扣及外翻管端;——HKM油管的高气密性梯形螺纹扣和“金属——金属”密封扣。
2、标准连接:本技术标准使用了以下标准连接:GOST P (ICO 11960) 石油及天然气工业。
油井使用的套管或油管(钢管)。
GOST 9378-93。
GOST 10654-81 油管及配套接箍三角螺纹用量规。
类型、基本规格和公差。
GOST P 11708-82 互换基本标准。
螺纹、术语和定义。
GOST 25576-83 套管及配套接箍梯形螺纹用量规。
类型、基本规格和公差。
GOST 2789-73 表面粗糙度。
参数、特性和注释。
3、术语、定义、注释和缩写:本标准引用了GOST 11708 82标准中的术语和定义,还有以下术语和定义:3.1 螺纹旋线——位于实际或假设的圆锥体侧表面的线,围绕中轴线旋转,但不能为零或无限长。
3.2 螺纹螺旋表面——旋转表面,位于中轴线一侧并围绕中轴线不断旋转。
每个旋转点均围绕旋线旋转,旋线到旋转点的距离必须一样。
3.3 螺纹台肩——受螺纹表面限制的突出部分。
油管标准:(1)API SPEC5CT(2)SY/T6194-1996油管用途:①、抽取油汽:油气井打完并固井之后,在油层套管中放置油管,以抽取油气至地面。
②、注水:当井下压力不够,通过油管往井里注水。
③、注蒸汽:在稠油热采过程中,要用隔热油管向井下输入蒸汽。
④、酸化和压裂:在打井后期或为了提高油气井的产量,需要对油气层输入酸化和压裂的介质或固化物,介质和固化物都是通过油管输送的。
油管分类:油管分为平式油管(NU)、加厚油管(EU)和整体接头油管。
平式油管是指管端不经过加厚而直接车螺纹并带上接箍。
加厚油管是指两管端经过外加厚以后,再车螺纹并带上接箍。
整体接头油管是指一端经过内加厚车外螺纹,另一端经过外加厚车内螺纹,直接连接不带接箍。
油套管管柱结构油套管管柱典型结构示意见图1。
油管钢级:油管钢级有:H40、J55、N80、L80、C90、T95、P110。
N80分为N80-1和N80Q,二者的相同点是拉伸性能一致,二者的不同点是交货状态和冲击性能区别,N80-1按正火状态交货或当终轧温度大于临界温度Ar3且张力减径后经过空冷时,又可用热轧代替正火,冲击功和无损检验均不作要求;N80Q必须经过调质(淬火加回火)热处理,冲击功应符合API5CT规定,且应进行无损检验。
L80分为L80-1、L80-9Cr和L80-13Cr。
它们的力学性能和交货状态均相同。
不同之处表现在用途、生产难度和价格上,L80-1为普通型,L80-9Cr和L80-13Cr均为高抗腐蚀性油管,生产难度大,价格昂贵,通常用于重腐蚀油井。
C90和T95均分为1型和2型,即C90-1、C90-2和T95-1、T95-2。
油管化学成分:API5CT标准对油管化学成分要求见下表,这是一个范围很宽的指导性要求,其中J55、N80、P110等钢级油管只规定了硫、磷含量要求,其它主要元素均由生产厂家根据性能和使用要求而自行规定。
因此,各制造厂均有自已的油管牌号。
本技术要求适用于按API Spec 5CT规范制造的2-7/8加厚N80 Ⅰ类钢级的油管成品接箍,并为订货合同附件。
1、尺寸及偏差要求1.1、外径φ93.17±0.93 mm,接箍长度≥134mm;1.2、接箍承载面外倒角应是1×45°,内倒角应是0.5×45°;1.3、承载面宽度≥5.56mm;1.4、接箍两端螺纹最大轴线不重合度不得超过0.78 mm;2、螺纹尺寸与公差技术要求3、材质要求3.1、化学成分必须符合API Spec 5CT规范中规定的材质化学成分要求;3.2、机械性能必须符合API Spec 5CT中规定的要求;3.3、接箍的原材料应按N80 Ⅰ类钢级的热处理工艺要求进行热处理;4、接箍表面要求4.1、接箍外表面不得有肉眼可见的发裂、裂纹、和气孔;4.2、接箍内表面不应有破坏螺纹连续性的各种缺欠;4.3、接箍表面磷化处理,要求镀层细密,色泽均匀一致;4.4、接箍标识要清晰,符合API标识要求;5、其它5.1、参与投标的生产厂家必须通过API资质认证;5.2 提供第三方的检测报告。
其它技术要求如有争议,以API Spec 5CT、API Spec 5B中规定的要求为准。
本技术要求适用于按API Spec 5CT规范制造的2-7/8不加厚N80 Ⅰ类钢级的油管成品接箍,并为订货合同附件。
1、尺寸及偏差要求1.5、外径φ88.9±0.89 mm,接箍长度≥131mm;1.6、接箍承载面外倒角应是1×45°,内倒角应是0.5×45°;1.7、承载面宽度≥4.76mm;1.8、接箍两端螺纹最大轴线不重合度不得超过0.79 mm;2、螺纹尺寸与公差技术要求3、材质要求3.1、化学成分必须符合API Spec 5CT规范中规定的材质化学成分要求;3.2、机械性能必须符合API Spec 5CT中规定的要求;3.3、接箍的原材料应按N80 Ⅰ类钢级的热处理工艺要求进行热处理;4、接箍表面要求4.1、接箍外表面不得有肉眼可见的发裂、裂纹、和气孔;4.2、接箍内表面不应有破坏螺纹连续性的各种缺欠;4.3、接箍表面磷化处理,要求镀层细密,色泽均匀一致;4.4、接箍标识要清晰,符合API标识要求;5、其它5.1 接箍生产厂必须是具备API资质的厂家;5.2 提供第三方的检测报告。

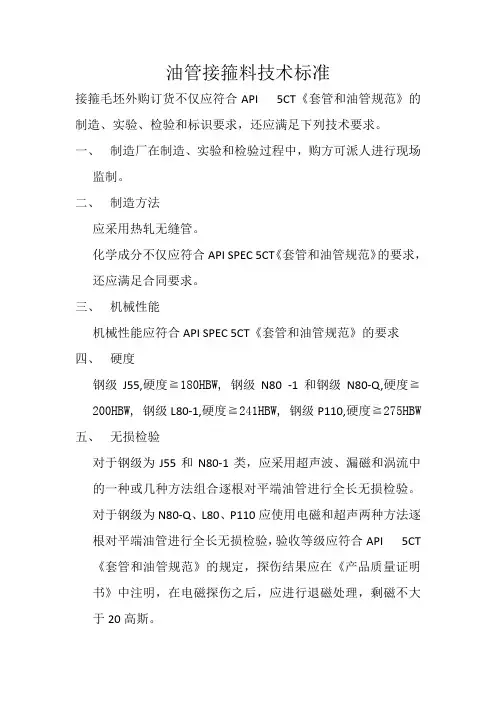

油管接箍料技术标准
接箍毛坯外购订货不仅应符合API 5CT《套管和油管规范》的制造、实验、检验和标识要求,还应满足下列技术要求。
一、制造厂在制造、实验和检验过程中,购方可派人进行现场
监制。
二、制造方法
应采用热轧无缝管。
化学成分不仅应符合API SPEC 5CT《套管和油管规范》的要求,还应满足合同要求。
三、机械性能
机械性能应符合API SPEC 5CT《套管和油管规范》的要求
四、硬度
钢级J55,硬度≧180HBW,钢级N80 -1和钢级N80-Q,硬度≧200HBW,钢级L80-1,硬度≧241HBW,钢级P110,硬度≧275HBW 五、无损检验
对于钢级为J55和N80-1类,应采用超声波、漏磁和涡流中的一种或几种方法组合逐根对平端油管进行全长无损检验。
对于钢级为N80-Q、L80、P110应使用电磁和超声两种方法逐根对平端油管进行全长无损检验,验收等级应符合API 5CT 《套管和油管规范》的规定,探伤结果应在《产品质量证明书》中注明,在电磁探伤之后,应进行退磁处理,剩磁不大于20高斯。
六、外径、壁厚和长度允许偏差
七、端部外形
管子的两端端面应与管子轴线垂直,切口毛刺应予清除
八、椭圆度和壁厚不均
管子的椭圆度(最大外径与最小外径之差)不得超过0.5mm,壁厚不均(最大壁厚与最小壁厚之差)不得超过0.5mm
九、表面质量
管子内外表面不得有裂纹、折叠、轧折、离层和结疤,这些缺陷应完全清除,清除深度不得超过壁厚负偏差,其清除处的实际壁
厚不得小于壁厚所允许的最小值。
十、标识
在距管端不大于600mm范围内,按API SPEC 5CT《套管和油管规范》的要求环绕管子漆印钢级色带。
十一、包装
1、管子应困装装运。
2、每捆应悬挂标签,标签内容应至少包括:执行标准、规格、数
量、钢级、制造方法、炉批号等内容。
十二、质量证明书
供方应提供《质量证明书》、《质量证明书》的内容至少包括:炉批号、数量、化学成份、机械性能、无损检测、交货状态等内容十三、质量责任
1、本技术协议作为订单的附页,与订单有同等法律效力。
2、产品在使用过程中,由于管体质量问题造成经济损失,供方承
担直接经济损失。
东营市方昱工贸有限公司
2012/5/23。
