STAR AR-3200+针打维修

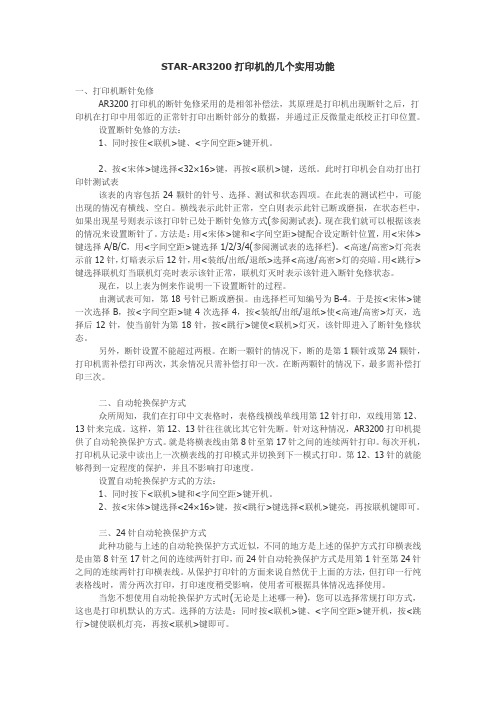

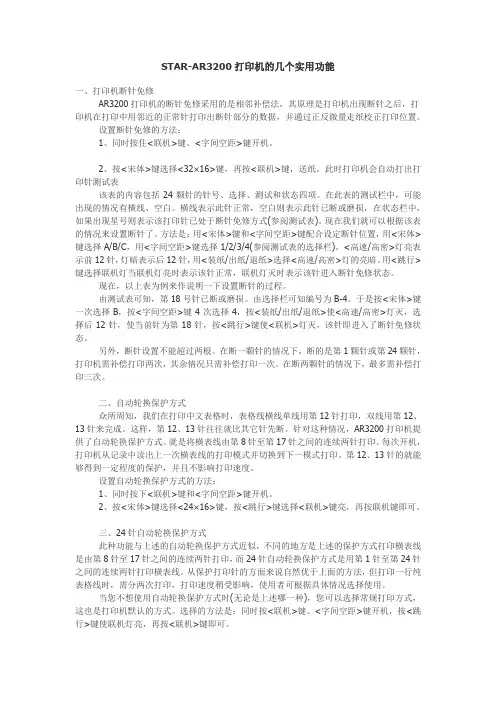

STAR-AR3200打印机的几个实用功能一、打印机断针免修AR3200打印机的断针免修采用的是相邻补偿法，其原理是打印机出现断针之后，打印机在打印中用邻近的正常针打印出断针部分的数据，并通过正反微量走纸校正打印位置。

设置断针免修的方法：1、同时按住<联机>键、<字间空距>键开机。

2、按<宋体>键选择<32×16>键，再按<联机>键，送纸。

此时打印机会自动打出打印针测试表该表的内容包括24颗针的针号、选择、测试和状态四项。

在此表的测试栏中，可能出现的情况有横线、空白。

横线表示此针正常，空白则表示此针已断或磨损，在状态栏中，如果出现星号则表示该打印针已处于断针免修方式(参阅测试表)。

现在我们就可以根据该表的情况来设置断针了。

方法是：用<宋体>键和<字间空距>键配合设定断针位置，用<宋体>键选择A/B/C，用<字间空距>键选择1/2/3/4(参阅测试表的选择栏)。

<高速/高密>灯亮表示前12针，灯暗表示后12针，用<装纸/出纸/退纸>选择<高速/高密>灯的亮暗。

用<跳行>键选择联机灯当联机灯亮时表示该针正常，联机灯灭时表示该针进入断针免修状态。

现在，以上表为例来作说明一下设置断针的过程。

由测试表可知，第18号针已断或磨损。

由选择栏可知编号为B-4。

于是按<宋体>键一次选择B，按<字间空距>键4次选择4，按<装纸/出纸/退纸>使<高速/高密>灯灭，选择后12针，使当前针为第18针，按<跳行>键使<联机>灯灭，该针即进入了断针免修状态。

另外，断针设置不能超过两根。

在断一颗针的情况下，断的是第1颗针或第24颗针，打印机需补偿打印两次，其余情况只需补偿打印一次。

在断两颗针的情况下，最多需补偿打印三次。

几种通用针式打印机的打印头换针方法(1) LQ-1900K/LQ-1600KⅢ/LQ-1600K4打印头(1)LQ-1900K/LQ-1600KⅢ/LQ-1600K4打印爱普生LQ-1900K/LQ-1600KⅢ/LQ-1600K4打印头为双层针排列结构，打印针分长、短两种规格，各12根，长针的长度为 36mm，短针长度为26mm。

该打印头的24根针分奇、偶双列排列。

从打印头前面的导向板端看，左面一列为奇数，右面一列为偶数。

其中长针为：2、6、 10、14、18、22、3、7、11、15、19、23;短针为：4、8、12、16、 20、 24、 1、 5、 9、 13、 17、 21。

爱普生LQ-1900K/LQ-1600KⅢ/LQ-1600K4打印双排列，打印分、短格，各12根，的度36mm，短度26mm。

打印的24根分奇、偶双列排列。

从打印前面的向板端看，左面一列奇数，右面一列偶数。

其中：2、6、10、14、18、22、3、7、11、15、19、23;短：4、 8、12、16、20、24、1、5、9、13、17、21。

首先用打印头断针测试程序检查出哪几号针出现故障，然后切断打印机电源，取下色带盒，用十字头螺丝刀卸下两个打印头固定螺丝，从两边捏住打印头的散热片(即外壳)，轻轻地向上提起打印头就可以看到连着的两根柔性扁平电缆，拔去电缆便可拿出打印头。

用酒精棉球擦洗打印头前面的墨污，查看一下是否有缺针情况。

首先用打印断程序出几号出故障，然后切断打印机源，取下色盒，用十字螺刀卸下个打印固定螺，从捏住打印的散片（即外），地向上提起打印就可以看到着的根柔性扁平，拔去便可拿出打印。

用酒精棉球擦洗打印前面的墨，看一下是否有缺情况。

若有断针，则需要进行换针。

换针前应准备好工具，主要有镊子、刀片、金刚锉、钢尺、油石和打印头专用夹具(一种专门用于拆卸打印头散热片的工具)。

先用十字头螺丝刀卸下固定打印针套和散热片的两颗螺丝，用专用工具退下散热片，可以看到该打印头有好几层结构，然后按以下顺序换针：若有断，需要行。

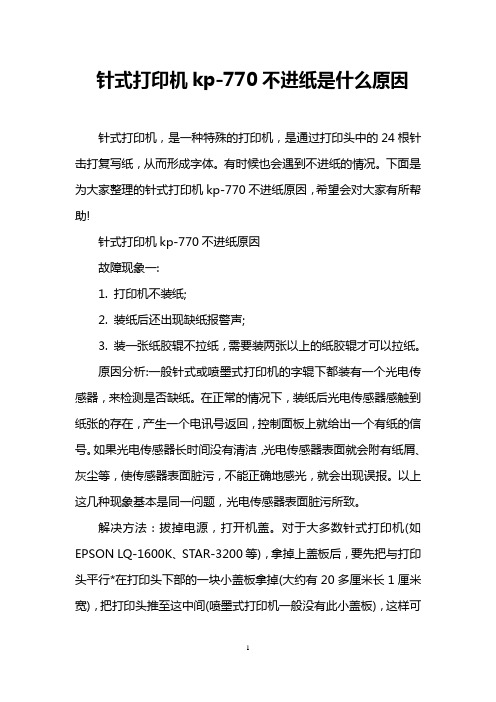

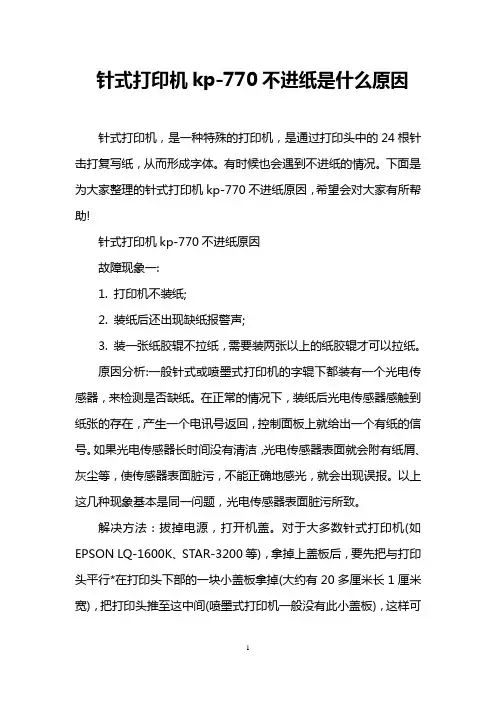

针式打印机kp-770不进纸是什么原因针式打印机，是一种特殊的打印机，是通过打印头中的24根针击打复写纸，从而形成字体。

有时候也会遇到不进纸的情况。

下面是为大家整理的针式打印机kp-770不进纸原因，希望会对大家有所帮助!针式打印机kp-770不进纸原因故障现象一:1. 打印机不装纸;2. 装纸后还出现缺纸报警声;3. 装一张纸胶辊不拉纸，需要装两张以上的纸胶辊才可以拉纸。

原因分析:一般针式或喷墨式打印机的字辊下都装有一个光电传感器，来检测是否缺纸。

在正常的情况下，装纸后光电传感器感触到纸张的存在，产生一个电讯号返回，控制面板上就给出一个有纸的信号。

如果光电传感器长时间没有清洁，光电传感器表面就会附有纸屑、灰尘等，使传感器表面脏污，不能正确地感光，就会出现误报。

以上这几种现象基本是同一问题，光电传感器表面脏污所致。

解决方法：拔掉电源，打开机盖。

对于大多数针式打印机(如EPSON LQ-1600K、STAR-3200等)，拿掉上盖板后，要先把与打印头平行*在打印头下部的一块小盖板拿掉(大约有20多厘米长1厘米宽)，把打印头推至这中间(喷墨式打印机一般没有此小盖板)，这样可以拿掉上盖，否则是拿不下来的。

卸掉打印机周边的螺丝(大多数在打印机底部)，慢慢活动就可以将外壳拆开，然后卸下黑色的进纸胶辊，要注意进纸辊两边是由一个切槽通过两个铁片卡住，只要用力推它，使它绕纸辊旋转，就可以拿下纸辊。

此时能看见纸辊下有一小光电传感器，清除周围灰尘，用酒精棉轻拭光头，擦掉脏污，重新安装好纸辊、机盖等，通电开机，问题解决。

故障现象二:打印时字迹一边清晰，而另一边不清晰。

原因分析:此现象一般也是出现在针式打印机上，喷墨打印机也可能出现，不过几率较小，主要是打印头导轨与打印辊不平行，导致两者距离有远有近所致。

解决方法:可以调节打印头导轨与打印辊的间距，使其平行。

具体做法是：分别拧松打印头导轨两边的螺母，在左右两边螺母下有一调节片，移动两边的调节片，逆时针转动调节片使间隙减小，顺时针可使间隙增大，最后把打印头导轨与打印辊调节平行就可解决问题。

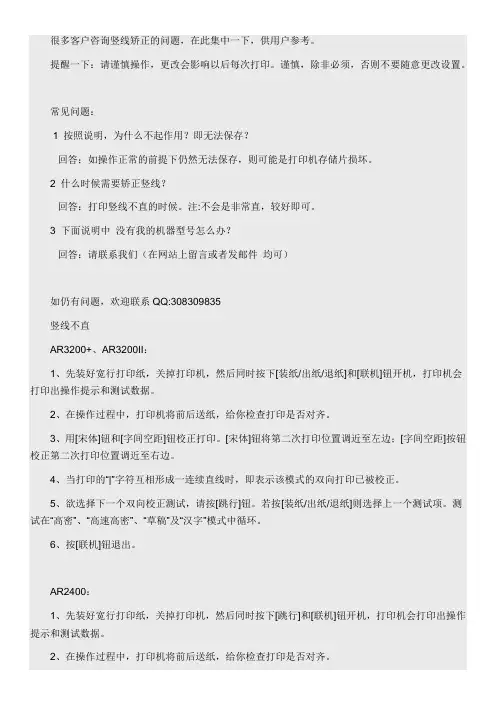

很多客户咨询竖线矫正的问题，在此集中一下，供用户参考。

提醒一下：请谨慎操作，更改会影响以后每次打印。

谨慎，除非必须，否则不要随意更改设置。

常见问题：1 按照说明，为什么不起作用？即无法保存？回答：如操作正常的前提下仍然无法保存，则可能是打印机存储片损坏。

2 什么时候需要矫正竖线？回答：打印竖线不直的时候。

注:不会是非常直，较好即可。

3 下面说明中没有我的机器型号怎么办？回答：请联系我们（在网站上留言或者发邮件均可）如仍有问题，欢迎联系QQ:308309835竖线不直AR3200+、AR3200II：1、先装好宽行打印纸，关掉打印机，然后同时按下[装纸/出纸/退纸]和[联机]钮开机，打印机会打印出操作提示和测试数据。

2、在操作过程中，打印机将前后送纸，给你检查打印是否对齐。

3、用[宋体]钮和[字间空距]钮校正打印。

[宋体]钮将第二次打印位置调近至左边；[字间空距]按钮校正第二次打印位置调近至右边。

4、当打印的“|”字符互相形成一连续直线时，即表示该模式的双向打印已被校正。

5、欲选择下一个双向校正测试，请按[跳行]钮。

若按[装纸/出纸/退纸]则选择上一个测试项。

测试在“高密”、“高速高密”、“草稿”及“汉字”模式中循环。

6、按[联机]钮退出。

AR2400：1、先装好宽行打印纸，关掉打印机，然后同时按下[跳行]和[联机]钮开机，打印机会打印出操作提示和测试数据。

2、在操作过程中，打印机将前后送纸，给你检查打印是否对齐。

3、用[宋体]钮和[字间空距]钮校正打印。

[宋体]钮将第二次打印位置调近至左边；[字间空距]按钮校正第二次打印位置调近至右边。

4、当打印的“|”字符互相形成一连续直线时，即表示该模式的双向打印已被校正。

5、欲选择下一个双向校正测试，请按[跳行]钮。

测试在“高密”、“高速高密”、“草稿”及“汉字”模式中循环。

6、按[联机]钮退出。

CR3240：1、先装好宽行打印纸，关掉打印机，然后同时按下[装纸/出纸/退纸]和[联机]钮开机，打印机会打印出操作提示和测试数据。

针式打印机的故障一.断针1定位轴脱落（观察重装）2复位弹簧不复位（观察重装）3导板孔太脏（观察清洁）4色带老化（观察更换）5打印针老化（观察更换）6打印头和打印辊距离太近（调节）7打印辊凹凸不平（用砂纸打磨更换）8装针顺序不对（观重装）9长针改短针没有磨针（磨针）10针没有装回原来的位置（重装）11纸质量不好（蜡纸爱断针）二.白道1色带上有缝隙（观察更换）2断针（观察更换）3数据线损坏（测量更换）4主板上针驱动三极管损坏（测量更换）5线圈损坏（测量更换）6主板上针数据形成芯片损坏（测量更换）用测针盒和测板器测试。

如果二十四个发光二极管依次发光，说明故障在1、2、4；如果不依次发光，说明故障在3、5、6三.打白页1色带严重老化或不在打印头前方（重装）2打印头和打印辊距离太大（观察调节）3针数据形成芯片损坏（测量更换）4数据线插反（重插）打印时听打印针是否有击针的声音。

如果有说明故障在1、2如果没有说明故障在3、4四.打印浅1色带老化（观察更换）2打印头和打印辊距离过大（观察调节）3针老化或打印头老化（更换）五.印品一边深一边浅1打印辊位置倾斜（调节两边轴套）2偏心轨位置倾斜（调节黑色的调节杆）六.无规律的深浅1色带上的油墨不均匀（更换）2打印头松动（固定）3打印针长短不一（观察更换）七.竖线不直，字体错位1字车和偏心轨阻力增大（润邦油）2齿行带松（调节）3驱动程序不对（重装）4竖线须校正（校正）以OKI5530为例，按换页键开机。

等字车有动作松手，打印机进入校正模式。

按换行键选择最直的竖线，再按联机键保存即可。

八.字体行与行错位1字车和偏心轨阻力增大（清洁加油）2齿行带松（调节）3色驱老化（更换）九.纸上有黑道1色带油墨太多（更换或调节）2打印头和打印辊压力太大（调节）3打印头前没有保护垫片（更换、调节）4色带架上的保护垫片变形（更换）十.字车不动1字车电机损坏（测量更换）2电机驱动芯片损坏（测量更换）3齿形带断（观察更换）4字车复位传感器损坏（测量更换）5驱动三极管损坏（测量更换）6CPU没有发出字车移动信号（修主板）7字车和偏心轨阻力增大（清洁加油）8色驱的主齿轮损坏（测量更换）十一.字车撞墙1字车复位传感器损坏（撞左墙测量更换）2字车和偏心轨阻力增大（撞右墙清洁加油）3字车电机驱动芯片损坏（左右撞墙更换）十二.不进纸1进纸传感器损坏（测量更换）2输纸电机损坏（测量更换）3打印辊和白色压轮老化（用砂纸打磨）4输纸齿轮损坏（听声音有异响，齿轮损坏）5输纸电机驱动芯片损坏（测量更换）6CPU没有发出输纸信号（修主板）7纸路中有异物（清洁）8链轮托纸盘变形（更换）十三.卡纸1压纸杆不抬（修压纸杆电路）2压力调节杆档位不对（调节）3纸路中有异物（清洁）4打印辊和白色压轮老化或压力偏小（用砂纸打磨或调节）5纸质量不好（更换）6出纸轮变形（调节）7链轮托纸盘压力不均匀（调节更换）十四.纸走斜1链轮托纸盘压力不均匀（调节更换）2打印辊和白色压轮压力不均匀（调节）3出纸轮压力不均匀（调节）十五.第一张纸空跑，第二张正常打印1BIOS程序有问题（重新设置或刷BIOS）2打印机驱动程序不对（重装）3打印机端口类型设置不对（ECP+EPP）十六.打印一段空跑一段，再打印一段1BIOS程序有问题（重新设置）2偏心轨和字车阻力增大（加油）3打印机驱动程序不动（重装）4进纸传感器接触不良（重装或更换）5机架变形（更换机架）十七.打印一段区域多出一段区域（有规律）1驱动程序不对（重装）2纸型设置不对（重设置）3打印和驱动不兼容（K3驱动必须装K1的驱动，1600K 与WIN2000不兼容，改98或XP系统）4打印机和系统不兼容（更换系统）十八.色带有洞：（小色带）由于色带不转，色带不转主要由于色带架不转或色驱损坏（更换）十九.色带上有缝隙主要由于某一根针过长（金钢锉打磨）二十.卡色带1色带架内部齿轮咬合不好（调节更换）2色驱老化只有单方向移动（调节更换）3打印头和打印辊距离太近（调节）二十一.打印一段时间后打印机处于暂停状态，过一会继续打印：主要由于打印头温度过高，热敏电阻起保护作用（这种现象属于正常现象）1偏心轨和字车阻力增大（如STAR AR3240）（清洁加油）2打印头损坏（如1600K3）（更换）3主板上F1保险损坏（如1600K3）（测量更换）二十二.开机后所有灯同时闪、字车不动1偏心轨和字车有阻力增大（如STAR AR3240）（清洁加油）2打印头损坏（如1600K3）（更换）3主板上F1保险损坏（如1600K）（测量更换）二十三.不联机：（能自检，但不能联机打印）1电脑驱动程序不对（重装）2数据线损坏（更换）3电脑主板并口损坏（测量更换）4打印机端口类型设置不对（重新设置）5打印机接口芯片损坏（测量更换）6保险电阻损坏或断线（测量更换）7门电路损坏（测量更换）8CPU部分损坏（修主板）二十四.不开机1面板和接口板接触不良（重装）电源板和接口板接触不良（重装）2电源板损坏（测量电源是否有+5V+12V和+35V电压输出）3易损件（保险、开关管、大电容、电源管理芯片）4接口板损坏（CPU、BIOS、、晶振还有短路等情况）二十五.打印机乱码驱动程序不对（重装）检查型号、端口、默认值、办公软件、系统2数据线损坏（更换）3接口芯片损坏（测量更换）4保险电阻损坏（测量更换）二十六.某些字位置颠倒1驱动程序不对（重装）2数据线损坏（更换）3BIOS程序有有问题（重新设置）二十七.在XP下不能打印、98下能打印重新安装系统二十八.行距距离过大1DIP开关设置不对（调节）2电机驱动芯片损坏（测量更换）针式打印机EEPROM清除反面板操作（恢复BIOS出厂设置的方法）LQ 670 K高速+切纸+电源LQ 680K换行/换页+进纸/退纸+暂停+电源LQ 1600K3字体+切纸+电源300K+换行/换页+进纸/退纸+暂停+电源300K、500K同上如果有的机器没有这个功能，只能刷BIOS或换BIOS 芯片针式打印机的自检：按换行键开机等字车有动作时松手（大部分），有的是按换页键或进纸键或联机键等。

维修纪实----打印机篇(得实集团系列打印机)CR3240打印机故障现象:开机后打印头在原地剧烈抖动，不能复位。

处理:关机后用手拨动打印头字车，感觉阻尼很大，拔下字车驱动电路的插座CN9后阻尼明显减小，估计是驱动电路损坏。

根据电桂林伟创电脑路图检查发现R118电阻已烧断；步进电机驱动芯片IC12的11脚与12脚之间断路，可断定IC12驱动芯片已烧坏。

更换R118和IC12后故障排除。

--------------------------------------------------------------------------------AR3200+打印机故障现象:开机后字车归位，然后报警，打印机无任何反应，面板指示灯显示正常。

处理:从故障现象看，打印机是经过正常的初始化以后报警出错的，所以怀疑此故障与检测电路有关，用户反映打印机未坏之前总是打印一会停一会，这是一个不容忽视的现象。

根据这一现象，怀疑是打印头温控电路有故障。

在打印头温控电路中，打印头内部有一热敏电阻，因工作环境比较恶劣，这个电阻较易损坏。

卸下打印头，换上一个好的打印头一切恢复正常。

--------------------------------------------------------------------------------AR4400打印机故障现象:开机后，操作面板上无任何显示，打印机无动作。

处理:这种故障应先检测电源。

AR4400打印机电源是无电源变压器型开关稳压电源，由电感L1、L2和电容C1、C2、C3、C4、C36、C37、C38、C39组成交流滤波电路。

由桥块电容电阻组成全波整流滤波电路。

双向可控硅TA1（AC12DSM）、电阻R2以及变压器等组成浪涌抑制电路。

由开关三极管VT1（2SK1512或者2SK1358）、变压器T1和开关电源控制电路IC1（M51958P）等组成主开关电路。

当开关管VT1开启时，输入电压VIN加到变压器T1的初级绕组上，并有电流流过。
