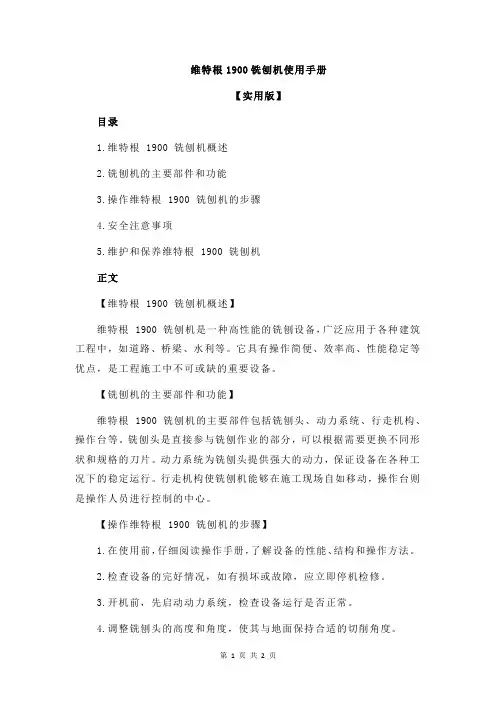

维特根1900铣刨机使用手册【实用版】目录1.维特根 1900 铣刨机概述2.铣刨机的主要部件和功能3.操作维特根 1900 铣刨机的步骤4.安全注意事项5.维护和保养维特根 1900 铣刨机正文【维特根 1900 铣刨机概述】维特根 1900 铣刨机是一种高性能的铣刨设备，广泛应用于各种建筑工程中，如道路、桥梁、水利等。
它具有操作简便、效率高、性能稳定等优点，是工程施工中不可或缺的重要设备。
【铣刨机的主要部件和功能】维特根 1900 铣刨机的主要部件包括铣刨头、动力系统、行走机构、操作台等。
铣刨头是直接参与铣刨作业的部分，可以根据需要更换不同形状和规格的刀片。
动力系统为铣刨头提供强大的动力，保证设备在各种工况下的稳定运行。
行走机构使铣刨机能够在施工现场自如移动，操作台则是操作人员进行控制的中心。
【操作维特根 1900 铣刨机的步骤】1.在使用前，仔细阅读操作手册，了解设备的性能、结构和操作方法。
2.检查设备的完好情况，如有损坏或故障，应立即停机检修。
3.开机前，先启动动力系统，检查设备运行是否正常。
4.调整铣刨头的高度和角度，使其与地面保持合适的切削角度。
5.启动行走机构，使铣刨机前进或后退，进行铣刨作业。
6.在操作过程中，操作人员应随时观察设备的运行状态，如有异常，立即停机检查。
7.在作业结束后，关闭动力系统，对设备进行清洁和保养。
【安全注意事项】1.在操作过程中，操作人员应穿戴安全防护设备，如头盔、防护眼镜、防护手套等。
2.严禁在设备运行时进行检修和调整。
3.设备运行时，禁止操作人员离开操作台。
4.当设备出现故障时，应立即停机，并由专业人员进行检修。
【维护和保养维特根 1900 铣刨机】1.定期检查设备的各个部件，如动力系统、行走机构、操作台等，确保其正常运行。
2.定期更换铣刨头的刀片，以保证铣刨效果。
3.在设备长时间不使用时，应将其存放在干燥、通风的地方，避免受潮、生锈。
4.对设备进行清洁和润滑，以延长其使用寿命。

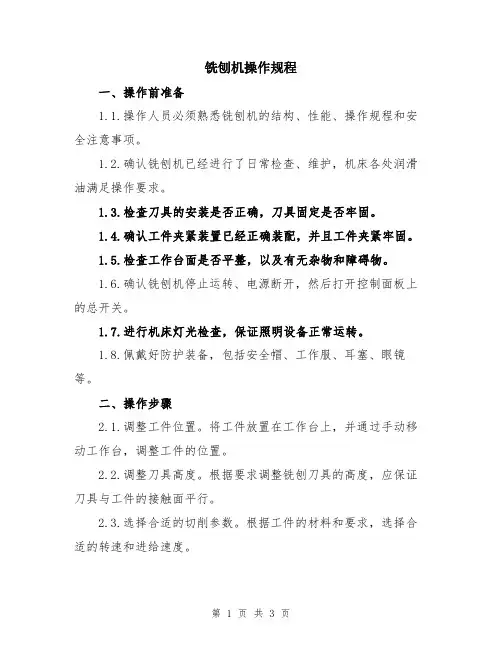

铣刨机操作规程一、操作前准备1.1.操作人员必须熟悉铣刨机的结构、性能、操作规程和安全注意事项。
1.2.确认铣刨机已经进行了日常检查、维护，机床各处润滑油满足操作要求。
1.3.检查刀具的安装是否正确，刀具固定是否牢固。
1.4.确认工件夹紧装置已经正确装配，并且工件夹紧牢固。
1.5.检查工作台面是否平整，以及有无杂物和障碍物。
1.6.确认铣刨机停止运转、电源断开，然后打开控制面板上的总开关。
1.7.进行机床灯光检查，保证照明设备正常运转。
1.8.佩戴好防护装备，包括安全帽、工作服、耳塞、眼镜等。
二、操作步骤2.1.调整工件位置。
将工件放置在工作台上，并通过手动移动工作台，调整工件的位置。
2.2.调整刀具高度。
根据要求调整铣刨刀具的高度，应保证刀具与工件的接触面平行。
2.3.选择合适的切削参数。
根据工件的材料和要求，选择合适的转速和进给速度。
2.4.调整刀具位置。
通过手动移动工作台或控制面板上的按钮，将刀具移动到工件的开始位置。
2.5.调整切削深度。
根据工件要求，通过调节工作台或刀架的高度，确定切削深度。
2.6.确认安全。
确认周围没有人员或其他障碍物，确保切削过程安全进行。
2.7.启动铣刨机。
首先按下控制面板上的启动按钮，然后逐步提高转速和进给速度，使铣刨刀具开始切削工件。
2.8.监控切削过程。
在切削过程中，操作人员应时刻关注刀具和工件的状态，确保切削过程稳定进行。
2.9.结束切削。
当切削达到要求或切削结束时，先降低转速和进给速度，然后停止铣刨机。
2.10.清理工作台。
在切削结束后，清理工作台和切屑，确保工作台平整和清洁。
2.11.关机。
关闭控制面板上的总开关，断开电源。
三、安全注意事项3.1.操作人员必须熟悉铣刨机的工作原理和操作规程，不得擅自进行操作。
3.2.操作人员必须佩戴好防护装备，如安全帽、工作服、耳塞、眼镜等，确保人身安全。
3.3.切削过程中，操作人员严禁伸手进入铣刨机的工作区域，以免发生意外伤害。

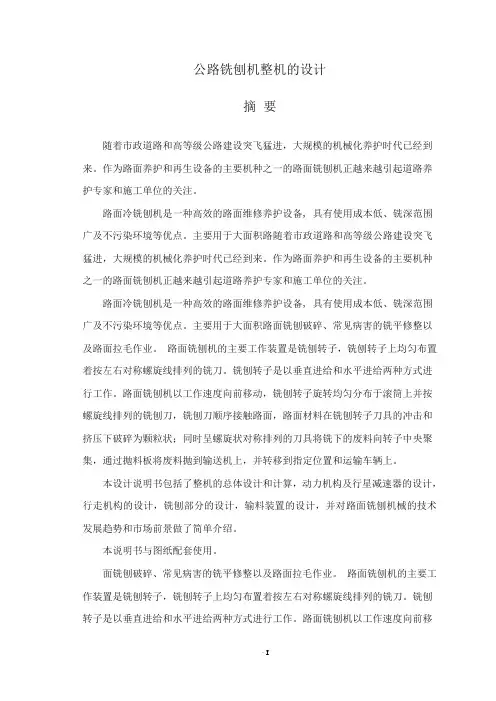

公路铣刨机整机的设计摘要随着市政道路和高等级公路建设突飞猛进，大规模的机械化养护时代已经到来。
作为路面养护和再生设备的主要机种之一的路面铣刨机正越来越引起道路养护专家和施工单位的关注。
路面冷铣刨机是一种高效的路面维修养护设备, 具有使用成本低、铣深范围广及不污染环境等优点。
主要用于大面积路随着市政道路和高等级公路建设突飞猛进，大规模的机械化养护时代已经到来。
作为路面养护和再生设备的主要机种之一的路面铣刨机正越来越引起道路养护专家和施工单位的关注。
路面冷铣刨机是一种高效的路面维修养护设备, 具有使用成本低、铣深范围广及不污染环境等优点。
主要用于大面积路面铣刨破碎、常见病害的铣平修整以及路面拉毛作业。
路面铣刨机的主要工作装置是铣刨转子，铣刨转子上均匀布置着按左右对称螺旋线排列的铣刀。
铣刨转子是以垂直进给和水平进给两种方式进行工作。
路面铣刨机以工作速度向前移动，铣刨转子旋转均匀分布于滚筒上并按螺旋线排列的铣刨刀，铣刨刀顺序接触路面，路面材料在铣刨转子刀具的冲击和挤压下破碎为颗粒状；同时呈螺旋状对称排列的刀具将铣下的废料向转子中央聚集，通过抛料板将废料抛到输送机上，并转移到指定位置和运输车辆上。
本设计说明书包括了整机的总体设计和计算，动力机构及行星减速器的设计，行走机构的设计，铣刨部分的设计，输料装置的设计，并对路面铣刨机械的技术发展趋势和市场前景做了简单介绍。
本说明书与图纸配套使用。
面铣刨破碎、常见病害的铣平修整以及路面拉毛作业。
路面铣刨机的主要工作装置是铣刨转子，铣刨转子上均匀布置着按左右对称螺旋线排列的铣刀。
铣刨转子是以垂直进给和水平进给两种方式进行工作。
路面铣刨机以工作速度向前移动，铣刨转子旋转均匀分布于滚筒上并按螺旋线排列的铣刨刀，铣刨刀顺序接触路面，路面材料在铣刨转子刀具的冲击和挤压下破碎为颗粒状；同时呈螺旋状对称排列的刀具将铣下的废料向转子中央聚集，通过抛料板将废料抛到输送机上，并转移到指定位置和运输车辆上。

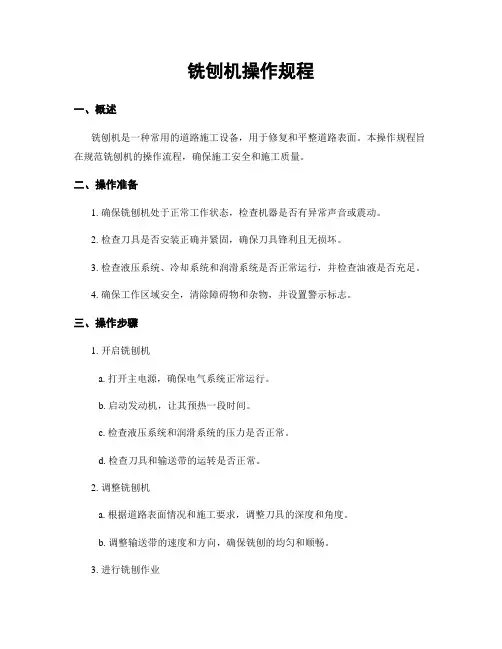

铣刨机操作规程一、概述铣刨机是一种常用的道路施工设备，用于修复和平整道路表面。
本操作规程旨在规范铣刨机的操作流程，确保施工安全和施工质量。
二、操作准备1. 确保铣刨机处于正常工作状态，检查机器是否有异常声音或震动。
2. 检查刀具是否安装正确并紧固，确保刀具锋利且无损坏。
3. 检查液压系统、冷却系统和润滑系统是否正常运行，并检查油液是否充足。
4. 确保工作区域安全，清除障碍物和杂物，并设置警示标志。
三、操作步骤1. 开启铣刨机a. 打开主电源，确保电气系统正常运行。
b. 启动发动机，让其预热一段时间。
c. 检查液压系统和润滑系统的压力是否正常。
d. 检查刀具和输送带的运转是否正常。
2. 调整铣刨机a. 根据道路表面情况和施工要求，调整刀具的深度和角度。
b. 调整输送带的速度和方向，确保铣刨的均匀和顺畅。
3. 进行铣刨作业a. 按照施工计划和要求，将铣刨机移动到工作区域。
b. 控制铣刨机的行进速度，确保刀具和输送带的运转稳定。
c. 根据需要，逐步降低刀具的深度，进行铣刨作业。
d. 注意观察铣刨机的工作状态，及时调整刀具深度和角度，确保施工质量。
e. 定期清理切屑和碎石，保持工作区域整洁。
4. 完成作业a. 完成铣刨作业后，关闭刀具和输送带。
b. 关闭发动机，断开主电源。
c. 清理铣刨机表面和刀具，保养润滑系统和冷却系统。
d. 将铣刨机移动到指定区域，做好停放和固定工作。
四、安全注意事项1. 操作人员必须穿戴好安全帽、安全鞋和其他必要的防护装备。
2. 在操作过程中，严禁将手部或其他身体部位靠近刀具和输送带。
3. 在调整刀具和输送带时，必须关闭发动机和切断电源。
4. 在铣刨作业过程中，禁止站在切削面附近，以免发生意外伤害。
5. 在施工现场必须设置警示标志，确保周围人员的安全。
6. 定期检查铣刨机的各项设备和系统，及时维修和更换损坏部件。
以上是铣刨机操作规程的详细内容，操作人员在进行铣刨作业时必须严格按照规程操作，确保施工安全和施工质量。

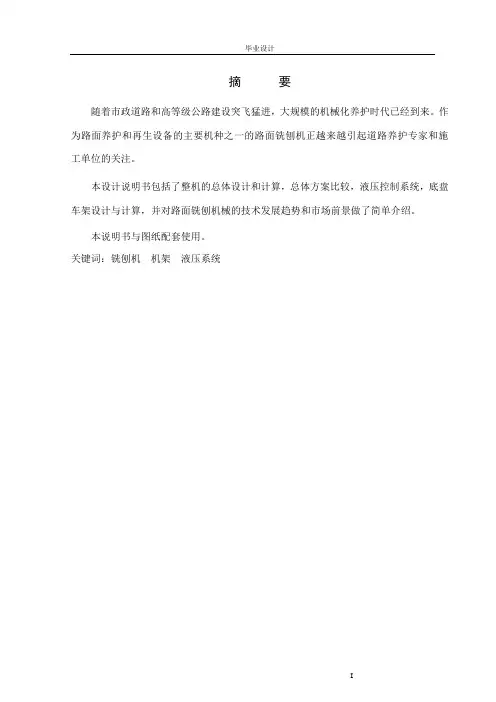

摘要随着市政道路和高等级公路建设突飞猛进，大规模的机械化养护时代已经到来。
作为路面养护和再生设备的主要机种之一的路面铣刨机正越来越引起道路养护专家和施工单位的关注。
本设计说明书包括了整机的总体设计和计算，总体方案比较，液压控制系统，底盘车架设计与计算，并对路面铣刨机械的技术发展趋势和市场前景做了简单介绍。
本说明书与图纸配套使用。
关键词：铣刨机机架液压系统AbstractWith the rapid construction of high-grade highways and municipal roads, large-scale mechanized conservation era has arrived. As a conservation and renewable road equipment, one of the major aircraft machine is the milling work of asphalt road plane milling machine conservation experts and construction units concerned.The design specifications include whole sets of design and calculation, the overall programmed of comparison, hydraulic control systems, chassis design and calculation, and the milling work of asphalt road plane milling machine technology development trends and market prospects made a brief introduction. Supporting the use of the specification and drawings.Keywords:The milling work of asphalt road plane milling machine Chassis Hydraulic system目录摘要 (I)Abstract (II)第1章绪论 (1)1.1路面铣刨机及其发展概况 (1)1.1.1 路面铣刨机的分类 (1)1.1.2路面铣刨机的应用特点 (2)1.2 路面铣刨机设计的指导思想 (5)1.3 路面铣刨机设计的设计原则 (5)第2章路面铣刨机的总体设计 (6)2.1 路面铣刨机的选型 (6)2.2路面铣刨机的各总成部件结构型式的选型 (7)2.2.1传动型式的选择 (7)2.2.2动力装置的选用 (11)2.2.3料输送装置型式的选择 (12)2.2.4洒水装置型式的的选择 (12)2.2.5底盘车架的型式的的选择 (12)2.3路面铣刨机的总体参数的选型 (14)2.4路面铣刨机的总体布置 (16)第3章路面铣刨机底盘车架的设计 (20)3.1车架总体尺寸的确定 (20)3.2补焊钢框架的设置 (20)3.3车架的连接 (21)3.4车架结构样式 (21)3.5车架与运输机架接头的强度校核 (22)3.6连接架的建模 (25)第4 章路面铣刨机液压系统设计 (26)4.1 行走液压系统的设计 (26)4.1.1 液压元件的计算与选择 (29)4.2 铣刨鼓控制液压系统的设计 (34)第5章路面铣刨机械的技术发展趋势和市场前景 (38)第6章结论 (39)参考文献 (40)致谢第1章绪论1.1路面铣刨机及其发展概况沥青混凝土路面铣刨机是一种高效的沥青路面维修养护设备，其原理是利用滚动铣削的方法把沥青混凝土路面局部或全部破碎。

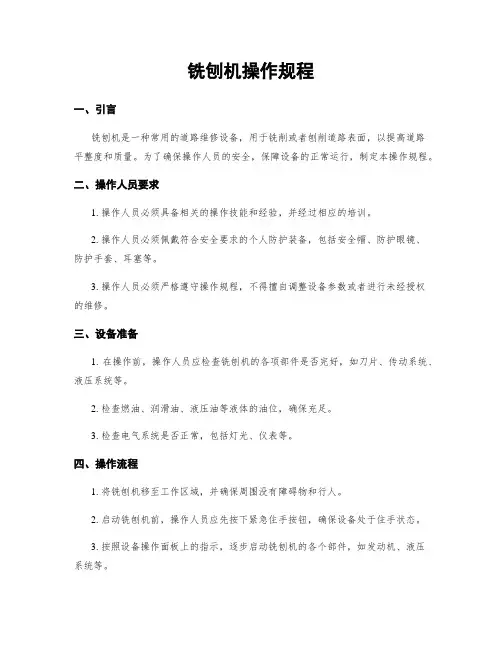

铣刨机操作规程一、引言铣刨机是一种常用的道路维修设备，用于铣削或者刨削道路表面，以提高道路平整度和质量。
为了确保操作人员的安全，保障设备的正常运行，制定本操作规程。
二、操作人员要求1. 操作人员必须具备相关的操作技能和经验，并经过相应的培训。
2. 操作人员必须佩戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、防护手套、耳塞等。
3. 操作人员必须严格遵守操作规程，不得擅自调整设备参数或者进行未经授权的维修。
三、设备准备1. 在操作前，操作人员应检查铣刨机的各项部件是否完好，如刀片、传动系统、液压系统等。
2. 检查燃油、润滑油、液压油等液体的油位，确保充足。
3. 检查电气系统是否正常，包括灯光、仪表等。
四、操作流程1. 将铣刨机移至工作区域，并确保周围没有障碍物和行人。
2. 启动铣刨机前，操作人员应先按下紧急住手按钮，确保设备处于住手状态。
3. 按照设备操作面板上的指示，逐步启动铣刨机的各个部件，如发动机、液压系统等。
4. 根据道路的实际情况，调整刀片的下压力和切削深度，确保刨削效果符合要求。
5. 在操作过程中，操作人员应时刻关注设备的工作状态，如温度、压力等，确保设备正常运行。
6. 若设备浮现异常情况，如噪音异常、振动过大等，应即将住手操作，并通知维修人员进行检修。
7. 操作完毕后，将铣刨机住手运行，关闭各个部件，清理工作区域，确保无杂物残留。
五、安全注意事项1. 操作人员在操作铣刨机时，应保持专注，不得受到其他事物的干扰。
2. 操作人员应遵守交通规则，确保设备周围的安全。
3. 在操作过程中，不得将手、脚或者其他身体部位挨近刀片或者其他旋转部件。
4. 操作人员应注意设备的稳定性，防止设备倾倒或者滑移。
5. 操作人员应定期进行设备的维护保养，包括清洁、润滑、紧固等。
六、紧急情况处理1. 在操作过程中，如遇到紧急情况，操作人员应即将按下紧急住手按钮，切断设备的电源。
2. 如发生火灾或者其他严重事故，应即将报警并采取相应的紧急救援措施。

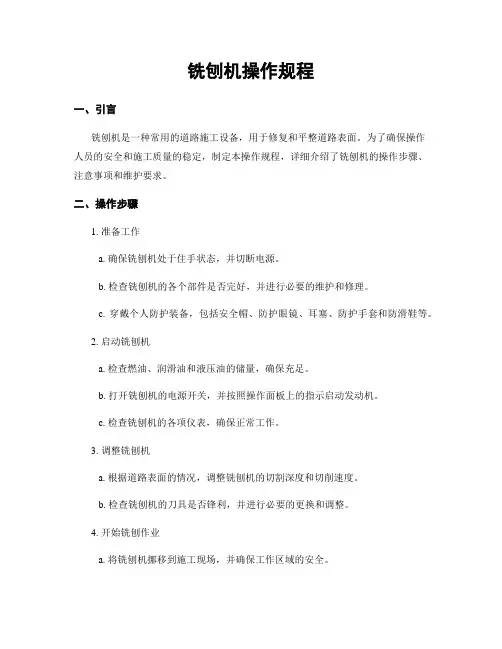

铣刨机操作规程一、引言铣刨机是一种常用的道路施工设备，用于修复和平整道路表面。
为了确保操作人员的安全和施工质量的稳定，制定本操作规程，详细介绍了铣刨机的操作步骤、注意事项和维护要求。
二、操作步骤1. 准备工作a. 确保铣刨机处于住手状态，并切断电源。
b. 检查铣刨机的各个部件是否完好，并进行必要的维护和修理。
c. 穿戴个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套和防滑鞋等。
2. 启动铣刨机a. 检查燃油、润滑油和液压油的储量，确保充足。
b. 打开铣刨机的电源开关，并按照操作面板上的指示启动发动机。
c. 检查铣刨机的各项仪表，确保正常工作。
3. 调整铣刨机a. 根据道路表面的情况，调整铣刨机的切割深度和切削速度。
b. 检查铣刨机的刀具是否锋利，并进行必要的更换和调整。
4. 开始铣刨作业a. 将铣刨机挪移到施工现场，并确保工作区域的安全。
b. 按照规定的施工路线和顺序开始铣刨作业。
c. 控制铣刨机的行进速度和切削深度，确保施工质量。
d. 定期检查刀具的磨损情况，并及时更换。
5. 完成作业a. 当铣刨机完成作业后，将其挪移到安全区域，并关闭发动机。
b. 清理铣刨机的切削废料和杂物，保持设备的清洁。
c. 进行必要的维护和保养工作，包括润滑油和滤芯的更换。
三、注意事项1. 操作人员必须经过专业培训，并持有相关操作证书。
2. 在操作铣刨机时，必须严格按照操作规程进行，不得擅自修改或者省略步骤。
3. 在操作铣刨机前，必须子细检查设备的各项安全装置是否完好，并进行必要的维修和更换。
4. 在施工现场，必须设置明显的警示标志和隔离措施，确保周围人员的安全。
5. 操作人员应保持专注，不得进行与工作无关的行为，如使用手机、吸烟等。
6. 在操作过程中，如发现设备异常或者故障，应即将住手作业，并及时报告维修人员。
四、维护要求1. 每次使用铣刨机后，必须进行清洁和维护工作，包括清理切削废料、润滑链条等。
2. 定期检查铣刨机的各个部件是否磨损或者损坏，并进行必要的更换和修理。

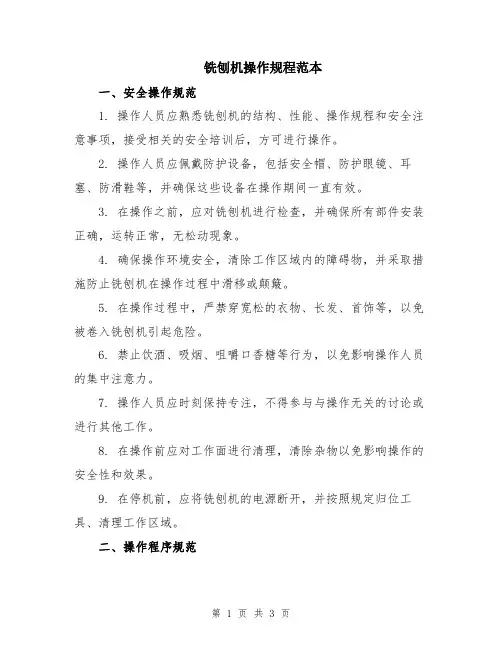

铣刨机操作规程范本一、安全操作规范1. 操作人员应熟悉铣刨机的结构、性能、操作规程和安全注意事项，接受相关的安全培训后，方可进行操作。
2. 操作人员应佩戴防护设备，包括安全帽、防护眼镜、耳塞、防滑鞋等，并确保这些设备在操作期间一直有效。
3. 在操作之前，应对铣刨机进行检查，并确保所有部件安装正确，运转正常，无松动现象。
4. 确保操作环境安全，清除工作区域内的障碍物，并采取措施防止铣刨机在操作过程中滑移或颠簸。
5. 在操作过程中，严禁穿宽松的衣物、长发、首饰等，以免被卷入铣刨机引起危险。
6. 禁止饮酒、吸烟、咀嚼口香糖等行为，以免影响操作人员的集中注意力。
7. 操作人员应时刻保持专注，不得参与与操作无关的讨论或进行其他工作。
8. 在操作前应对工作面进行清理，清除杂物以免影响操作的安全性和效果。
9. 在停机前，应将铣刨机的电源断开，并按照规定归位工具、清理工作区域。
二、操作程序规范1. 操作人员应按照操作手册的要求正确连接铣刨机的电源，并确保电压和频率与铣刨机要求一致。
2. 打开铣床电源开关，按照要求调整工作台高度，确保工作台与刀具保持适当的距离。
3. 清理工作台并固定被加工的工件，确保其稳固且不会滑移。
4. 打开铣刨机主机电源开关，启动铣刨机。
5. 在铣刨机正常运转后，将刀具缓慢下降至与工件接触的位置，调整刀具的位置和角度。
6. 按照加工要求，调节铣刨机的进给速度和切削深度，确保加工效果满足要求。
7. 操作人员应始终保持警惕，观察工件和刀具的状态，及时发现问题并进行处理。
8. 加工完毕后，将加工刀具抬起，将铣刨机主机电源关闭。
9. 清理加工现场，包括清理废料、切屑以及安装、卸下刀具等。
10. 将铣床电源关闭，按规定归位工具并完成操作记录。
三、事故应急处理规范1. 在操作过程中，如发生异常情况或发现安全隐患，应立即停机，并向相关人员上报。
2. 人员受伤或事故发生后，应立即停止操作，拨打急救电话并提供详细的事故情况，同时向上级汇报。

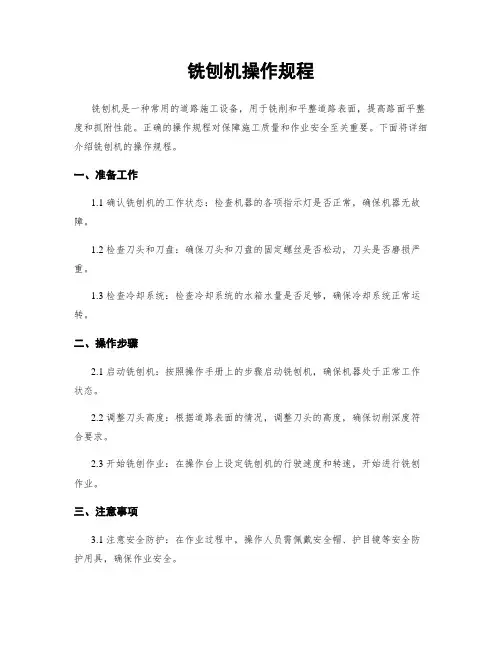

铣刨机操作规程铣刨机是一种常用的道路施工设备，用于铣削和平整道路表面，提高路面平整度和抓附性能。
正确的操作规程对保障施工质量和作业安全至关重要。
下面将详细介绍铣刨机的操作规程。
一、准备工作1.1 确认铣刨机的工作状态：检查机器的各项指示灯是否正常，确保机器无故障。
1.2 检查刀头和刀盘：确保刀头和刀盘的固定螺丝是否松动，刀头是否磨损严重。
1.3 检查冷却系统：检查冷却系统的水箱水量是否足够，确保冷却系统正常运转。
二、操作步骤2.1 启动铣刨机：按照操作手册上的步骤启动铣刨机，确保机器处于正常工作状态。
2.2 调整刀头高度：根据道路表面的情况，调整刀头的高度，确保切削深度符合要求。
2.3 开始铣刨作业：在操作台上设定铣刨机的行驶速度和转速，开始进行铣刨作业。
三、注意事项3.1 注意安全防护：在作业过程中，操作人员需佩戴安全帽、护目镜等安全防护用具，确保作业安全。
3.2 避免碰撞障碍物：在作业时要注意避免碰撞路边障碍物，以免损坏铣刨机和影响作业效果。
3.3 定期检查机器：在作业前后要对铣刨机进行检查，确保机器各部件正常运转，及时发现并排除故障。
四、操作技巧4.1 控制行驶速度：在铣刨作业时，操作人员需根据道路情况和切削深度控制铣刨机的行驶速度，确保作业效果。
4.2 注意刀头磨损：定期检查刀头的磨损情况，及时更换磨损严重的刀头，以保证作业效率和质量。
4.3 善用操作台：熟练掌握操作台的各项功能，合理调整铣刨机的工作参数，提高作业效率。
五、结束作业5.1 停止铣刨机：在作业结束时，按照操作手册上的步骤停止铣刨机，关闭所有开关。
5.2 清洁机器：作业结束后，对铣刨机进行清洁，清除切削屑和杂物，保持机器清洁。
5.3 检查维护：作业结束后，对铣刨机进行全面检查，及时维护保养，延长机器使用寿命。
通过以上几点的铣刨机操作规程，可以帮助操作人员正确、安全地操作铣刨机，提高施工效率和质量，确保道路施工的顺利进行。
公路铣刨机整机的设计摘要随着市政道路和高等级公路建设突飞猛进，大规模的机械化养护时代已经到来。
作为路面养护和再生设备的主要机种之一的路面铣刨机正越来越引起道路养护专家和施工单位的关注。
路面冷铣刨机是一种高效的路面维修养护设备, 具有使用成本低、铣深范围广及不污染环境等优点。
主要用于大面积路随着市政道路和高等级公路建设突飞猛进，大规模的机械化养护时代已经到来。
作为路面养护和再生设备的主要机种之一的路面铣刨机正越来越引起道路养护专家和施工单位的关注。
路面冷铣刨机是一种高效的路面维修养护设备, 具有使用成本低、铣深范围广及不污染环境等优点。
主要用于大面积路面铣刨破碎、常见病害的铣平修整以及路面拉毛作业。
路面铣刨机的主要工作装置是铣刨转子，铣刨转子上均匀布置着按左右对称螺旋线排列的铣刀。
铣刨转子是以垂直进给和水平进给两种方式进行工作。
路面铣刨机以工作速度向前移动，铣刨转子旋转均匀分布于滚筒上并按螺旋线排列的铣刨刀，铣刨刀顺序接触路面，路面材料在铣刨转子刀具的冲击和挤压下破碎为颗粒状；同时呈螺旋状对称排列的刀具将铣下的废料向转子中央聚集，通过抛料板将废料抛到输送机上，并转移到指定位置和运输车辆上。
本设计说明书包括了整机的总体设计和计算，动力机构及行星减速器的设计，行走机构的设计，铣刨部分的设计，输料装置的设计，并对路面铣刨机械的技术发展趋势和市场前景做了简单介绍。
本说明书与图纸配套使用。
面铣刨破碎、常见病害的铣平修整以及路面拉毛作业。
路面铣刨机的主要工作装置是铣刨转子，铣刨转子上均匀布置着按左右对称螺旋线排列的铣刀。
铣刨转子是以垂直进给和水平进给两种方式进行工作。
路面铣刨机以工作速度向前移动，铣刨转子旋转均匀分布于滚筒上并按螺旋线排列的铣刨刀，铣刨刀顺序接触路面，路面材料在铣刨转子刀具的冲击和挤压下破碎为颗粒状；同时呈螺旋状对称排列的刀具将铣下的废料向转子中央聚集，通过抛料板将废料抛到输送机上，并转移到指定位置和运输车辆上。
本设计说明书包括了整机的总体设计和计算，动力机构及行星减速器的设计，行走机构的设计，铣刨部分的设计，输料装置的设计，并对路面铣刨机械的技术发展趋势和市场前景做了简单介绍。
本说明书与图纸配套使用。
关键词：铣刨机；行星减速器；履带；输料装置；刀具The design of road milling machineABSTRACTWith rapid advances in municipal roads and the construction of high-grade highways, mass maintenance time has come. As road maintenance and recycling equipment of main machine kind of pavement milling machine is one of a growing source of concern for experts of road maintenance and construction units.Cold milling machine is a high performance pavement maintenance equipment, with low cost, wide range of milling depth and does not pollute the environment and so on. Mainly used for common disease of large area of broken pavement milling, milling picking jobs in flat trim as well as pavement. Road milling machine milling rotor are the main working device, evenly milled rotor layout arranged in a symmetrical helical milling cutters. Rotor is based on vertical and horizontal milling feed work in two ways. Pavement milling planing machine to work speed forward mobile, milling planing rotor rotating uniform distribution Yu drum Shang and by spiral arranged of milling Shaver, milling Shaver order contact pavement, pavement material in milling planing rotor tool of impact and extrusion Xia broken for particles shaped; while is spiral shaped symmetric arranged of tool will milling Xia of waste to rotor Central gathered, through throwing material Board will waste throwing to conveying machine Shang, and transfer to specified location and transport vehicles Shang.The design specifications, including the the overall programme, power and design of the planetary gear reducer, mechanism design, millingparts design, design of the feeding device, and pavement milling machine technology trends and market prospects of doing a simple introduction.Supporting the use of these instructions with drawings.KEYWORDS: milling planer ;planetary reducer ;track ;transporting machine ;tool目录前言................................. 错误!未定义书签。
第1章绪论 (1)1.1 路面铣刨机及其发展概况 (1)1.1.1路面铣刨机的分类 (1)1.1.2 路面铣刨机的应用特点......... 错误!未定义书签。
1.1.3 路面铣刨机的主要结构及工作原理错误!未定义书签。
1.1.4 国内外路面铣刨机发展概况 (3)1.2 路面铣刨机设计的指导思想 (7)1.3 路面铣刨机设计的设计原则 (8)1.4 本文设计的主要内容 (8)第2章路面铣刨机的总体设计 (9)2.1 路面铣刨机的选型 (9)2.2 路面铣刨机的总体参数的选型 (10)2.3 路面铣刨机的总体布置 (12)2.4铣刨机总体方案的设计 (13)第3章铣刨机动力机构及行星减速器的设计 (115)3.1发动机的选择.................... 1错误!未定义书签。
3.2传动形式的选择 (18)3.3 行星减速器的设计 (21)3.3.1 型行星减速器的运动设计 (21)3.3.2 减速器的结构设计 (27)第4章铣刨机行走系统的设计 (31)4.1铣刨机行走系统的基本要求 (31)4.2铣刨机行走驱动形式 (32)4.3导向与张紧缓冲装置的设计参数分析 (33)4.4履带式铣刨机的运动学与动力学分析 (38)4.4.1 铣刨机行驶系统的运动学分析 (38)4.4.2 履带式铣刨机动力学分析 (39)4.5 附着条件决定的最大切线牵引力 (41)4.6 行走系统功率分析 (41)第5章铣刨机铣刨系统的设计 (43)5.1路面铣刨机铣刨转子排列方式分析 (44)5.2 路面铣刨机铣刨轮刀具排列参数分析 (44)5.3 路面铣刨机铣刨轮主要参数的研究 (50)5.3.1 铣刨轮的切削量 (50)5.3.2 铣刨轮直径 (52)5.3.3 铣刨轮最佳螺旋升角的选取 (53)结论 (55)谢辞 (57)参考文献 (58)附录 (56)外文资料翻译........................... 错误!未定义书签。
第1章绪论1.1 路面铣刨机及其发展概况路面铣刨机是一种高效的沥青路面维修养护设备，其原理是利用滚动铣削方式把沥青路面局部或全部破碎。
铣削下来的沥青碎料经处理后，可直接用于路面表层的重新铺筑。
主要用于公路、城市道路、机场、货场、停车场等沥青砼面层开挖翻新；沥青路面拥包、油浪、网纹、车辙等的清除；水泥路面的拉毛及面层错台铣平等。
随着市政道路和高等级公路建设突飞猛进，大规模的机械化养护时代已经到来。
作为路面养护和再生设备的主要机种之一的路面铣刨机正越来越引起道路养护专家和施工单位的关注。
公路建设部门对路面铣刨机等成套设备的需求会越来越迫切，需求量也会越来越多[]1。
1.1.1路面铣刨机的分类按照铣刨宽度，路面铣刨机可分为大中小三种，0.3~1.0米为小型；1.2~2.0米为中型，2.0米以上为大型。
对于铣刨宽度小于或等于1.0米的小型铣刨机主要是机械传动，机械式传动工作可靠、维修方便、传动效率高、制造成本低，但其结构复杂、操作不轻便、作业效率较低、牵引力较小，一般适用于小面积的路面维修、刮除喷涂标线、铣刨小型沟槽等，一般不带废料回收装置。
铣刨宽度在1.2米以上的中型铣刨机主要是液压传动，液压式结构紧凑、操作轻便、牵引力较大，但制造成本高、维修较难，适用于切削较深的中、大规模路面养护作业。
我国目前以生产小型路面铣刨机为主，且以 0.5米和1.0米两种规格居多，大中型产品基本上还是空白。
另外，按铣刨型式不同，可分为热铣和冷铣。
热铣式因为增加了加热装置而使结构比较复杂，一般用于路面再生作业。
冷铣由于适用范围广，目前占据主导地位。
冷铣式配置功率比较大，刀具磨损比较快，切削料粒度较为均匀，可设置洒水装置喷水，使用广泛，且产品成系列；按铣刨机按行走方式不同，可分为轮式和履带式。
轮式的机动性好、换场方便，特别适合于中小型的路面作业。
