防火墙双机热备配置及组网指导防火墙双机热备，主要是提供冗余备份的功能，在网络发生故障的时候避免业务出现中断。

防火墙双机热备组网根据防火墙的模式，分路由模式下的双机热备组网和透明模式下的双机热备组网，下面分别根据防火墙的不同模式下的组网提供组网说明及典型配置。

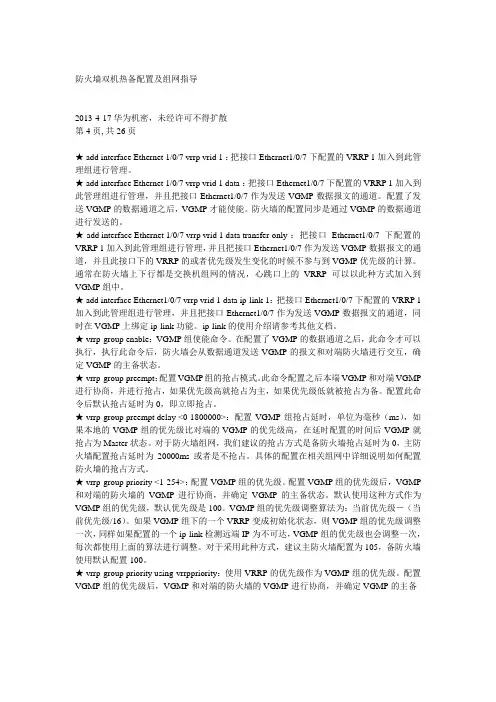

1 1：防火墙双机热备命令行说明防火墙的双机热备的配置主要涉及到HRP的配置，VGMP的配置，以及VRRP的配置，防火墙的双机热备组网配置需要根据现网的业务和用户的需求来进行调整，下面就防火墙的双机热备配置涉及到的命令行做一个解释说明。

1.1 1.1 HRP命令行配置说明HRP是华为的冗余备份协议，Eudemon 防火墙使用此协议进行备份组网，达到链路状态备份的目的，从而保证在设备发生故障的时候业务正常。

HRP协议是华为自己开发的协议，主要是在VGMP协议的基础上进行扩展得到的；VGMP是华为的私有协议，主要是用来管理VRRP的，VGMP也是华为的私有协议，是在VRRP的基础上进行扩展得到的。

不管是VGMP的报文，还是HRP的报文，都是VRRP的报文，只是防火墙在识别这些报文的时候能根据自己定义的字段能判断出是VGMP的报文，HRP的报文，或者是普通的VRRP的报文。

在Eudemon防火墙上，hrp的作用主要是备份防火墙的会话表，备份防火墙的servermap 表，备份防火墙的黑名单，备份防火墙的配置，以及备份ASPF模块中的公私网地址映射表和上层会话表等。

两台防火墙正确配置VRRP，VGMP，以及HRP之后，将会形成主备关系，这个时候防火墙的命令行上会自动显示防火墙状态是主还是备，如果命令行上有HRP_M的标识，表示此防火墙和另外一台防火墙进行协商之后抢占为主防火墙，如果命令行上有HRP_S的标识，表示此防火墙和另外一台防火墙进行协商之后抢占为备防火墙。

防火墙的主备状态只能在两台防火墙之间进行协商，并且协商状态稳定之后一定是一台为主状态另外一台为备状态，不可能出现两台都为主状态或者都是备状态的。

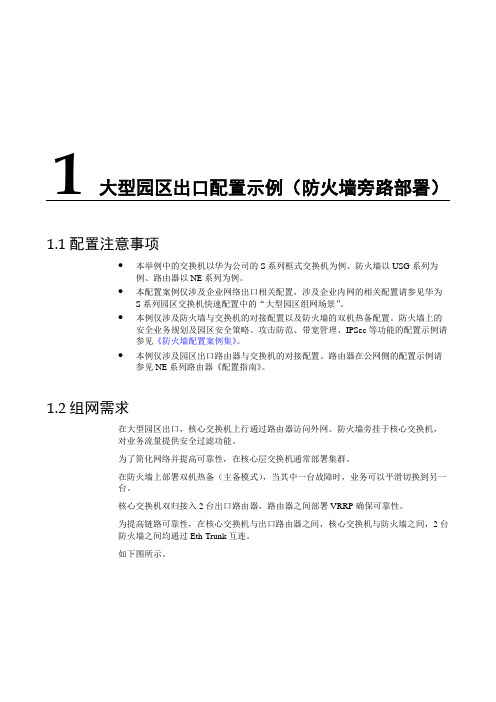

1 大型园区出口配置示例（防火墙旁路部署）1.1 配置注意事项●本举例中的交换机以华为公司的S系列框式交换机为例、防火墙以USG系列为例、路由器以NE系列为例。

●本配置案例仅涉及企业网络出口相关配置，涉及企业内网的相关配置请参见华为S系列园区交换机快速配置中的“大型园区组网场景”。

●本例仅涉及防火墙与交换机的对接配置以及防火墙的双机热备配置。

防火墙上的安全业务规划及园区安全策略、攻击防范、带宽管理、IPSec等功能的配置示例请参见《防火墙配置案例集》。

●本例仅涉及园区出口路由器与交换机的对接配置。

路由器在公网侧的配置示例请参见NE系列路由器《配置指南》。

1.2 组网需求在大型园区出口，核心交换机上行通过路由器访问外网。

防火墙旁挂于核心交换机，对业务流量提供安全过滤功能。

为了简化网络并提高可靠性，在核心层交换机通常部署集群。

在防火墙上部署双机热备（主备模式），当其中一台故障时，业务可以平滑切换到另一台。

核心交换机双归接入2台出口路由器，路由器之间部署VRRP确保可靠性。

为提高链路可靠性，在核心交换机与出口路由器之间，核心交换机与防火墙之间，2台防火墙之间均通过Eth-Trunk互连。

如下图所示。

图1-1园区出口组网图（防火墙旁挂，双机热备）在一般的三层转发环境下，园区内外部之间的流量将直接通过交换机转发，不会经过FW1或FW2。

当流量需要从交换机转发至FW，经FW检测后再转发回交换机，就需要在交换机上配置VRF功能，将交换机隔离成两个相互独立的虚拟交换机VRF-A和根交换机Public。

Public作为连接出口路由器的交换机。

对于下行流量，它将外网进来的流量转发给FW 进行检测；对于上行流量，它接收经FW检测后的流量，并转发到路由器。

VRF-A作为连接内网侧的交换机。

对于下行流量，它接收经FW检测后的流量，并转发到内网；对于上行流量，它将内网的流量转发到FW去检测。

根据上图中的流量转发路径可以将上图转换成如下所示的更容易理解的逻辑组网图。

双机热备配置举例目录1双机热备配置举例1.1 配置主备备份方式下的双机热备1.2 配置负载分担方式上下行设备是路由器的双机热备1.3配置负载分担方式下业务接口工作在交换模式的双机热备1.4 配置主备备份方式下VRRP 和OSPF 结合的双机热备1.5 配置主备备份方式下OSPF 与NAT 结合的双机热备1双机热备配置举例通过配置双机热备功能，可以确保主用设备出现故障时能由备份设备平滑地接替工作。

配置主备备份方式下的双机热备Eudemon 作为安全设备部署在业务节点上，上下行设备均是交换机，实现主备备份的双机热备份组网。

配置负载分担方式上下行设备是路由器的双机热备Eudemon 作为安全设备部署在业务节点上，上下行设备均是路由器，实现负载分担的双机热备份组网。

配置负载分担方式下业务接口工作在交换模式的双机热备Eudemon 上下行设备均是路由器，主备设备的业务接口工作在交换模式下，在上下行路由器之间透传OSPF 协议，同时对业务流量提供安全过滤功能。

配置主备备份方式下VRRP和OSPF结合的双机热备主备设备与路由器运行OSPF协议，与交换机运行VRRP , 实现主备备份的双机热备份组网。

配置主备备份方式下OSPF与NAT结合的双机热备主备设备与路由器及下行设备GGSN设备运行OSPF协议，在设备上配置NAT功能，实现主备备份的双机热备份组网。

父主题：典型配置案例1.1配置主备备份方式下的双机热备Eudemon作为安全设备部署在业务节点上，上下行设备均是交换机，实现主备备份的双机热备份组网。

组网需求Eudemon作为安全设备被部署在业务节点上。

其中上下行设备均是交换机，Eudemon_A、Eudemon_B分别充当主用设备和备用设备。

网络规划如下：•内部网络通过路巾器与Eudemon_A、Eudemon_B 的GigabitEthernet 0/0/2接口相连，部署在Trust区域。

•外部网络通过路由器与Eudemon_A、Eudemon_B 的GigabitEthernet 0/0/1接口相连，部署在Untrust区域。

华为防火墙配置使用手册(自己写)[USGxxxx] interface GigabitEthernet 0/0/1 [USGxxxx-GigabitEthernet0/0/1] ip address 192.168.1.1 24 [USGxxxx-GigabitEthernet0/0/1] quit[USGxxxx] saveThe current configuration will be written to the device.Are you sure to continue? [Y/N]:YInfo: Please input the filename(*.cfg,*.zip)[vrpcfg.zip]:(To leave the existing filename unchanged, press the enter key):It will take several minutes to save configuration file, please wt......Configuration file had been saved successfullyNote: The configuration file will take effect after being activated网络 > 接口 > 物理接口 > 编辑 > 基本信息 >华为防火墙配置使用手册一、概述二、功能介绍防火墙功能：根据用户定义的安全策略，对进出网络的数据包进行允许或拒绝的动作，实现网络隔离和访问控制。

入侵防御功能：通过内置或外置的入侵防御系统(IPS)，对网络流量进行深度分析，识别并阻断各种已知或未知的攻击行为，如端口扫描、拒绝服务、木马、漏洞利用等。

反病毒功能：通过内置或外置的反病毒引擎，对网络流量中的文件和进行扫描，检测并清除各种病毒、蠕虫、木马等恶意代码。

内容过滤功能：通过内置或外置的内容过滤引擎，对网络流量中的网页、、即时通信等应用层内容进行过滤，阻止不良或违规的信息传输，如色情、暴力、赌博等。

双机热备与 NAT 功能结合一组网需求USG作为安全设备被部署在业务节点上。

USG的业务接口工作在三层，上下行连接交换机。

USG_A、 USG_B以主备备份方式工作。

内网用户可以通过公网地址访问Internet。

正常情况下， USG_A作为主用设备，处理业务流量； USG_B作为备用设备，不处理业务流量。

当USG_A的接口或整机发生故障时， USG_B切换为主用设备接替USG_A处理业务流量，从而保证业务不中断。

图 1-44 业务接口工作在三层，上下行连接交换机的组网图配置思路1. 由于USG的业务接口工作在三层，能够配置IP地址。

而且USG上下行连接交换机，交换机能够透传VRRP报文。

因此本举例选择在业务接口上配置IP地址和VRRP备份组，由VRRP备份组监控接口状态。

2. 为了实现主备备份方式，需要将USG_A的VRRP备份组加入Active管理组， USG_B的VRRP备份组加入Standby管理组，由管理组统一监控接口状态。

3. 为了使内网用户能够使用公网IP地址访问Internet，需要配置Trust与Untrust域间的源NAT。

由于NAT地址池中的地址与VRRP备份组的虚拟IP地址在同一网段，为了避免业务冲突，需要配置NAT地址池与管理组绑定。

4. 为了使USG_B能够备份USG_A的关键配置命令和会话表状态信息，需要在两台USG上指定HRP备份通道，然后启用HRP功能。

5. 为了保证正常情况下路由可达，且主备设备状态切换后流量能够被正确地引导到备用设备上，需要在内网的PC或设备上配置静态路由，下一跳为VRRP备份组的虚拟IP地址。

操作步骤步骤1 在USG_A上配置各个接口的IP地址，并将接口加入安全区域。

1. 选择“网络 > 接口 > 接口”。

2. 在“接口列表”中，单击GE0/0/1对应的，显示“修改GigabitEthernet”界面。

GE0/0/1的相关参数如下，其他参数使用默认值：l 安全区域： untrustl 模式：路由l 连接类型：静态IPl IP地址： 10.2.0.1l 子网掩码： 255.255.255.03. 单击“应用”。

负载分担模式双机热备典型配置举例4.1 组网需求在图36所示的防火墙动态路由OSPF双机热备组网中，需要实现：∙  通过配置等价路由，在主、备防火墙正常工作时，主、备防火墙可以负载分担内外网流量。

∙  当其中一台防火墙故障或与两台交换机相连的某一条链路故障时，流量可以及时从两台防火墙切换至一台防火墙，从而保证新发起的会话能正常建立，当前正在进行的会话也不会中断，网络业务能够平稳运行。

图36 负载分担模式双机热备组网图4.2 配置思路为了使数据流量能够负载分担通过防火墙进行转发，需要使防火墙的路由度量值保持一致。

4.3 使用版本本举例是在U200-A R5135版本上进行配置和验证的。

4.4 配置注意事项∙  双机热备只支持两台设备进行备份。

∙  双机热备的两台设备要求硬件配置和软件版本一致，并且要求接口卡的型号与所在的槽位一致，否则会出现一台设备备份过去的信息，在另一台设备上无法识别，或者找不到相关物理资源，从而导致流量切换后报文转发出错或者失败。

∙  在双机热备页面进行配置后，如果没有提交配置就单击<修改备份接口>按钮进入备份接口配置页面，则对双机热备页面进行的配置会丢失。

∙  双机热备的两台设备上的备份接口之间可以通过转发设备（如：路由器、交换机、HUB）进行中转，但是必须保证经过转发设备后报文携带的Tag为备份VLAN的VLAN Tag。

4.5 配置步骤4.5.1 Firewall A的配置1. 通过Web方式配置(1)配置接口GigabitEthernet0/1、GigabitEthernet0/2接口的IP地址。

# 在导航栏中选择“设备管理> 接口管理”。

点击接口对应的编辑按钮“”，进入“接口编辑”配置页面。

# 配置接口工作在“三层”模式以及IP地址。

华为USG6000系列防火墙共享上网及组网基本配置公司各楼层通过交换机汇聚到楼宇核心交换机，楼宇核心汇聚到总核心，然后通过USG6000安全策略访问外网路由器实现共享上网功能。

楼宇核心：划分楼层VLAN 配置网关上一跳路由<Huawei>sys[huawei]sysname hexinjiaohuan[hexinjiaohuan]vlan batch 10 20 30 40[hexinjiaohuan]int vlan 10[hexinjiaohuan-Vlanif10]ip address 192.168.10.254 24 [hexinjiaohuan]int vlan 20[hexinjiaohuan-Vlanif20]ip address 192.168.20.254 24 [hexinjiaohuan]int vlan 30[hexinjiaohuan-Vlanif30]ip address 192.168.30.254 24 [hexinjiaohuan]int vlan 40[hexinjiaohuan-Vlanif40]ip address 192.168.60.1 30 [hexinjiaohuan]int g0/0/3[hexinjiaohuan-GigabitEthernet0/0/3]port link-type access [hexinjiaohuan-GigabitEthernet0/0/3]port default vlan 10 [hexinjiaohuan]int g0/0/1[hexinjiaohuan-GigabitEthernet0/0/1]port link-type access [hexinjiaohuan-GigabitEthernet0/0/1]port default vlan 20 [hexinjiaohuan]int g0/0/4[hexinjiaohuan-GigabitEthernet0/0/4]port link-type access [hexinjiaohuan-GigabitEthernet0/0/4]port default vlan 30 [hexinjiaohuan]int g0/0/2[hexinjiaohuan-GigabitEthernet0/0/2]port link-type access [hexinjiaohuan-GigabitEthernet0/0/2]port default vlan 40 [hexinjiaohuan]ip route-static 0.0.0.0 0.0.0.0 192.168.60.2<hexinjiaohuan>saveThe current configuration will be written to the device.Are you sure to continue?[Y/N]y总核心交换机：配置上下访问端口和上下访问路由<Huawei>sys[Huawei]sysname zonghexin[zonghexin]vlan batch 40 50[zonghexin]int vlan 40[zonghexin-Vlanif40]ip address 192.168.60.2 30 [zonghexin]int g0/0/2[zonghexin-GigabitEthernet0/0/2]port link-type access [zonghexin-GigabitEthernet0/0/2]port default vlan 40 [zonghexin]int vlan 50[zonghexin-Vlanif50]ip address 192.100.50.2 30 [zonghexin]int g0/0/1[zonghexin-GigabitEthernet0/0/1]port link-type access [zonghexin-GigabitEthernet0/0/1]port default vlan 50 [zonghexin]ip route-static 192.168.10.0 255.255.255.0 192.168.60.1 [zonghexin]ip route-static 192.168.20.0 255.255.255.0 192.168.60.1[zonghexin]ip route-static 192.168.30.0 255.255.255.0 192.168.60.1 [zonghexin]ip route-static 0.0.0.0 0.0.0.0 192.100.50.1<zonghexin>saveThe current configuration will be written to the device.Are you sure to continue?[Y/N]y防火墙USG6000：配置访问策略允许内网所有PC访问外网（路由器）地址Username:adminPassword: （默认密码Admin@123）The password needs to be changed. Change now? [Y/N]: yPlease enter old password: （默认密码Admin@123）Please enter new password: 新密码Please confirm new password: 新密码确认[USG6000V1]int g1/0/1 //配置内网端口[USG6000V1-GigabitEthernet1/0/1]ip address 192.100.50.1 255.255.255.252 [USG6000V1-GigabitEthernet1/0/1]service-manage http permit[USG6000V1-GigabitEthernet1/0/1]service-manage https permit[USG6000V1-GigabitEthernet1/0/1]service-manage ping permit[USG6000V1]int g1/0/0 //配置外网端口[USG6000V1-GigabitEthernet1/0/0]ip address 10.128.60.5 255.255.255.252 [USG6000V1]firewall zone trust //把端口加入到安全域[USG6000V1-zone-trust]add interface GigabitEthernet 1/0/1[USG6000V1]firewall zone untrust //把端口加入到非安全域[USG6000V1-zone-untrust]add interface GigabitEthernet1/0/0[USG6000V1]ip route-static 0.0.0.0 0.0.0.0 10.128.60.6[USG6000V1]ip route-static 192.168.10.0 255.255.255.0 192.100.50.2[USG6000V1]ip route-static 192.168.20.0 255.255.255.0 192.100.50.2[USG6000V1]ip route-static 192.168.30.0 255.255.255.0 192.100.50.2[USG6000V1]security-policy //访问策略[USG6000V1-policy-security]rule name "trust to untrust"[USG6000V1-policy-security-rule-trust to untrust][USG6000V1-policy-security-rule-trust to untrust]source-zone trust[USG6000V1-policy-security-rule-trust to untrust]destination-zone untrust [USG6000V1-policy-security-rule-trust to untrust] action permit[USG6000V1-policy-security-rule-trust to untrust] rule name local[USG6000V1-policy-security-rule-local]source-zone local[USG6000V1-policy-security-rule-local]destination-zone trust[USG6000V1-policy-security-rule-local]action permit<USG6000V1>save路由器：[Huawei]int g0/0/1[Huawei-GigabitEthernet0/0/1]ip address 10.128.60.6 255.255.255.252 [Huawei]ip route-static 0.0.0.0 0.0.0.0 10.128.60.5<Huawei>savepc>ping 10.128.60.6Ping 10.128.60.6: 32 data bytes, Press Ctrl_C to breakFrom 10.128.60.6: bytes=32 seq=1 ttl=252 time=765 ms From 10.128.60.6: bytes=32 seq=2 ttl=252 time=141 ms From 10.128.60.6: bytes=32 seq=3 ttl=252 time=78 msFrom 10.128.60.6: bytes=32 seq=4 ttl=252 time=78 msFrom 10.128.60.6: bytes=32 seq=5 ttl=252 time=78 msPC机测试通过基本功能实现。

华为防⽕墙配置命令⼤全，带案例，相当详细的！关于阿龙⼀个专注于计算机⽹络的⾮著名砖家，2016年拥有HCIE认证（数通⽅向），全球唯⼀编号：3558，分享计算机⽹络知识，让枯燥的技术知识变得更有趣，让⽂字动起来，让⽹络变得更简单。

信息爆炸的年代，过多⽆⽤的信息充斥着我们，学⽹络技术，关注⼀个号就够了，⼀起交流，共同进步。

防⽕墙（Firewall）也称防护墙，是由Check Point创⽴者Gil Shwed于1993年发明并引⼊国际互联⽹（US5606668（A）1993-12-15）防⽕墙是位于内部⽹和外部⽹之间的屏障，它按照系统管理员预先定义好的规则来控制数据包的进出。

防⽕墙是系统的第⼀道防线，其作⽤是防⽌⾮法⽤户的进⼊。

初始化防⽕墙初始化防⽕墙: 默认⽤户名为admin,默认的密码Admin@123,这⾥修改密码为along@163.Username:adminPassword:*****The password needs to be changed. Change now? [Y/N]: yPlease enter old password: Admin@123Please enter new password: Along@163Please confirm new password: Along@163<FW1> system-view // 进⼊系统视图[FW1] sysname FW1 // 给防⽕墙命名[FW1] undo info-center enable // 关闭⽇志弹出功能[FW1] quit<FW1> language-mode Chinese // 将提⽰修改为中⽂Change language mode, confirm? [Y/N] y提⽰：改变语⾔模式成功.开启Web管理界⾯: 默认防⽕墙console接⼝IP地址是192.168.0.1.<FW1> system-view[FW1] web-manager enable // 开启图形管理界⾯[FW1] interface GigabitEthernet 0/0/0[FW1-GigabitEthernet0/0/0] ip address 192.168.0.1 24 // 给接⼝配置IP地址[FW1-GigabitEthernet0/0/0] service-manage all permit // 放⾏该端⼝的请求[FW1-GigabitEthernet0/0/0] display this配置Console⼝登陆:<FW1> system-view // 进⼊系统视图[FW1] user-interface console 0 // 进⼊console0的⽤户配置接⼝[FW1-ui-console0] authentication-mode password // 使⽤密码验证模式[FW1-ui-console0] set authentication password cipher Admin1234 // 设置密码为Admin1234[FW1-ui-console0] quit // 退出⽤户配置接⼝配置telnet密码认证: 配置密码认证模式,此处配置密码为Admin@123.FW1> system-view[FW1] telnet server enable // 开启Telnet⽀持[FW1] interface GigabitEthernet 0/0/0 // 选择配置接⼝[FW1-GigabitEthernet0/0/0] service-manage telnet permit // 允许telnet[FW1-GigabitEthernet0/0/0] quit[FW1] user-interface vty 0 4 // 开启虚拟终端[FW1-ui-vty0-4] protocol inbound telnet // 允许telnet[FW1-ui-vty0-4] authentication-mode password // 设置为密码认证模式[FW1-ui-vty0-4] set authentication password cipher Admin@123 // 设置⽤户密码[USG6000V1] firewall zone trust // 选择安全区域[USG6000V1-zone-trust] add interface GE0/0/0 // 添加到安全区域配置telnet⽤户名密码认证:<FW1> system-view // 进⼊系统视图[FW1] interface GigabitEthernet 0/0/0 // 进⼊接⼝配置[FW1-GigabitEthernet0/0/0] ip address 192.168.0.1 24 // 配置接⼝IP[FW1-GigabitEthernet0/0/0] service-manage telnet permit // 允许telnet[FW1-GigabitEthernet0/0/0] service-manage ping permit // 允许ping[FW1-GigabitEthernet0/0/0] quit //退出[FW1] firewall zone trust // 进⼊trust安全域配置[FW1-zone-trust] add interface GigabitEthernet 0/0/0 // 把GE0/0/0加⼊到trust安全域[FW1-zone-trust] quit[FW1] telnet server enable // 启⽤telnet服务[FW1] user-interface vty 0 4 // 进⼊vty0-4的⽤户配置接⼝[FW1-ui-vty0-4] authentication-mode aaa // 使⽤AAA验证模式[FW1-ui-vty0-4] user privilege level 3 // 配置⽤户访问的命令级别为3[FW1-ui-vty0-4] protocol inbound telnet // 配置telnet[FW1-ui-vty0-4] quit // 退出⽤户配置接⼝[FW1] aaa // 进⼊AAA配置视图[FW1-aaa] manager-user lyshark // 创建⽤户vtyadmin[FW1-aaa-manager-user-lyshark] password cipher admin@123 // 配置⽤户密码[FW1-aaa-manager-user-lyshark] service-type telnet // 配置服务类型[FW1-aaa-manager-user-lyshark] quit // 退出[FW1-aaa] bind manager-user lyshark role system-admin // 绑定管理员⾓⾊[FW1-aaa] quit // 退出AAA视图常⽤查询命令: 查询防⽕墙的其他配置,常⽤的⼏个命令如下.[FW1] display ip interface brief // 查默认接⼝信息[FW1] display ip routing-table // 显⽰路由表[FW1] display zone // 显⽰防⽕墙区域[FW1] display firewall session table // 显⽰当前会话[FW1] display security-policy rule all // 显⽰安全策略配置到这⾥,我们就可以在浏览器中访问了,其访问地址是http://192.168.0.1防⽕墙基本配置初始化防⽕墙: 初始化配置,并设置好防⽕墙密码,此处⽤户名admin密码是along@123. Username:adminPassword:*****The password needs to be changed. Change now? [Y/N]: yPlease enter old password: Admin@123Please enter new password: Along@163Please confirm new password: Along@163<USG6000V1> system-view // 进⼊系统视图[USG6000V1] sysname FW1 // 给防⽕墙命名[FW1] undo info-center enable // 关闭⽇志弹出功能[FW1] quit<FW1> language-mode Chinese // 将提⽰修改为中⽂[FW1] web-manager enable // 开启图形管理界⾯[FW1] interface GigabitEthernet 0/0/0[FW1-GigabitEthernet0/0/0] service-manage all permit // 放⾏该端⼝的请求配置内⽹接⼝: 配置内⽹的接⼝信息,这⾥包括个GE 1/0/0 and GE 1/0/1这两个内⽹地址. <FW1> system-view[FW1] interface GigabitEthernet 1/0/0[FW1-GigabitEthernet1/0/0] ip address 192.168.1.1 255.255.255.0[FW1-GigabitEthernet1/0/0] undo shutdown[FW1-GigabitEthernet1/0/0] quit[FW1] interface GigabitEthernet 1/0/1[FW1-GigabitEthernet1/0/1] ip address 192.168.2.1 255.255.255.0[FW1-GigabitEthernet1/0/1] undo shutdown[FW1-GigabitEthernet1/0/1] quit# -------------------------------------------------------[FW1] firewall zone trust // 将前两个接⼝加⼊trust区域[FW1-zone-trust] add interface GigabitEthernet 1/0/0[FW1-zone-trust] add interface GigabitEthernet 1/0/1配置外⽹接⼝: 配置外⽹接⼝GE 1/0/2接⼝的IP地址,并将其加⼊到untrust区域中.[FW1] interface GigabitEthernet 1/0/2 // 选择外⽹接⼝[FW1-GigabitEthernet1/0/2] undo shutdown // 开启外⽹接⼝[FW1-GigabitEthernet1/0/2] ip address 10.10.10.10 255.255.255.0 // 配置IP地址[FW1-GigabitEthernet1/0/2] gateway 10.10.10.20 // 配置⽹关[FW1-GigabitEthernet1/0/2] undo service-manage enable[FW1-GigabitEthernet1/0/2] quit# -------------------------------------------------------[FW1] firewall zone untrust // 选择外⽹区域[FW1-zone-untrust] add interface GigabitEthernet 1/0/2 // 将接⼝加⼊到此区域配置安全策略: 配置防⽕墙安全策略,放⾏trust(内⽹)-->untrust(外⽹)的数据包.[FW1] security-policy // 配置安全策略[FW1-policy-security] rule name lyshark // 规则名称[FW1-policy-security-rule-lyshark] source-zone trust // 原安全区域(内部)[FW1-policy-security-rule-lyshark] destination-zone untrust // ⽬标安全区域(外部)[FW1-policy-security-rule-lyshark] source-address any // 原地址区域[FW1-policy-security-rule-lyshark] destination-address any // ⽬标地址区域[FW1-policy-security-rule-lyshark] service any // 放⾏所有服务[FW1-policy-security-rule-lyshark] action permit // 放⾏配置[FW1-policy-security-rule-lyshark] quit配置源NAT:配置原NAT地址转换,仅配置源地址访问内⽹ --> 公⽹的转换.[FW1] nat-policy // 配置NAT地址转换[FW1-policy-nat] rule name lyshark // 指定策略名称[FW1-policy-nat-rule-lyshark] egress-interface GigabitEthernet 1/0/2 // 外⽹接⼝IP[FW1-policy-nat-rule-lyshark] action source-nat easy-ip // 源地址转换[FW1-policy-nat-rule-lyshark] display this配置⽬标NAT: 外⽹访问10.10.10.10⾃动映射到内⽹的192.168.2.1这台主机上.[FW1] firewall zone untrust // 选择外⽹区域[FW1-zone-untrust] add interface GigabitEthernet 1/0/2 // 将接⼝加⼊到此区域# ----NAT规则---------------------------------------------------# 外⽹主机访问10.10.10.10主机⾃动映射到内部的192.168.2.2[FW1] firewall detect ftp[FW1] nat server lyshark global 10.10.10.10 inside 192.168.2.2 no-reverse# ----放⾏规则---------------------------------------------------[FW1] security-policy // 配置安全策略[FW1-policy-security] rule name untrs-trs // 规则名称[FW1-policy-security-rule-lyshark] source-zone untrust // 原安全区域(外部)[FW1-policy-security-rule-lyshark] destination-zone trust // ⽬标安全区域(内部)[FW1-policy-security-rule-lyshark] action permit // 放⾏配置[FW1-policy-security-rule-lyshark] quitNAT 地址转换配置内⽹区域: 分别配置防⽕墙内⽹接⼝GE1/0/0 and GE1/0/1设置IP地址,并加⼊指定区域内. <FW1>system-view[FW1]undo info-center enable# ----配置IP地址-----------------------------------------------[FW1] interface GigabitEthernet 1/0/0[FW1-GigabitEthernet1/0/0] ip address 192.168.1.1 24[FW1-GigabitEthernet1/0/0] quit[FW1] interface GigabitEthernet 1/0/1[FW1-GigabitEthernet1/0/1] ip address 192.168.2.1 24[FW1-GigabitEthernet1/0/1] quit# ----加⼊到指定区域--------------------------------------------[FW1] firewall zone trust[FW1-zone-trust] add interface GigabitEthernet 1/0/0[FW1] firewall zone dmz[FW1-zone-dmz] add interface GigabitEthernet 1/0/1配置外⽹区域: 然后配置外⽹地址,将Gig 1/0/2加⼊到untrust区域内.[FW1] interface GigabitEthernet 1/0/2[FW1-GigabitEthernet1/0/2] ip address 10.10.10.10 8[FW1] firewall zone untrust[FW1] firewall zone untrust[FW1-zone-dmz] add interface GigabitEthernet 1/0/2配置源NAT: 配置原NAT地址转换,仅配置源地址访问内⽹ --> 公⽹的转换.# ----配置源NAT转换---------------------------------------------[FW1] nat-policy // 配置NAT地址转换[FW1-policy-nat] rule name lyshark // 指定策略名称[FW1-policy-nat-rule-lyshark] egress-interface GigabitEthernet 1/0/2 // 外⽹接⼝IP[FW1-policy-nat-rule-lyshark] action source-nat easy-ip // 源地址转换[FW1-policy-nat-rule-lyshark] display this# ----放⾏相关安全策略------------------------------------------[FW1] security-policy[FW1-policy-security] rule name trust_untrust[FW1-policy-security-rule] source-zone trust[FW1-policy-security-rule] destination-zone untrust[FW1-policy-security-rule] action permit配置⽬标NAT: 外⽹访问10.10.10.10⾃动映射到内⽹的192.168.2.2这台主机上. # ----NAT规则---------------------------------------------------# 外⽹主机访问10.10.10.10主机⾃动映射到内部的192.168.2.2[FW1] firewall detect ftp[FW1]nat server lyshark global 10.10.10.10 inside 192.168.2.2 no-reverse# ----放⾏规则---------------------------------------------------[FW1] security-policy // 配置安全策略[FW1-policy-security] rule name untrs-DMZ // 规则名称[FW1-policy-security-rule-untrs-DMZ] source-zone untrust // 原安全区域(外部)[FW1-policy-security-rule-untrs-DMZ] destination-zone trust // ⽬标安全区域(内部)[FW1-policy-security-rule-untrs-DMZ] destination-address 192.168.2.2 24[FW1-policy-security-rule-untrs-DMZ] service any[FW1-policy-security-rule-untrs-DMZ] action permit // 放⾏配置[FW1-policy-security-rule-untrs-DMZ] quit配成交换机（透明模式）配置两台交换机: 分别配置两台交换机,并划分到相应的VLAN区域内.# ----配置LSW1交换机--------------------------------------------<Huawei> system-view[LSW1] vlan 10 // 创建VLAN10[LSW1] quit[LSW1] interface Ethernet 0/0/1 // 将该接⼝配置为trunk[LSW1-Ethernet0/0/1] port link-type trunk[LSW1-Ethernet0/0/1] port link-type trunk[LSW1-Ethernet0/0/1] port trunk allow-pass vlan 10 // 加⼊到vlan 10[LSW1-Ethernet0/0/1] quit[LSW1] port-group group-member Eth0/0/2 to Eth0/0/3[LSW1-port-group] port link-type access[LSW1-port-group] port default vlan 10[LSW1-port-group] quit# ----配置LSW2交换机--------------------------------------------<Huawei> system-view[LSW2] vlan 20[LSW1] quit[LSW2] interface Ethernet 0/0/1[LSW2-Ethernet0/0/1] port link-type trunk[LSW2-Ethernet0/0/1] port trunk allow-pass vlan 20[LSW2-Ethernet0/0/1] quit[LSW2] port-group group-member Eth0/0/2 to Eth0/0/3[LSW2-port-group] port link-type access[LSW2-port-group] port default vlan 20[LSW2-port-group] quit配置防⽕墙: 配置Gig1/0/0和Gig1/0/1接⼝为trunk模式,并分别配置好⽹关地址. [FW1] vlan 10[FW1-vlan10] quit[FW1] vlan 20[FW1-vlan20] quit# ----配置防⽕墙接⼝地址-----------------------------------------[FW1] interface GigabitEthernet 1/0/0[FW1-GigabitEthernet1/0/0] portswitch[FW1-GigabitEthernet1/0/0] port link-type trunk[FW1-GigabitEthernet1/0/0] port trunk allow-pass vlan 10[FW1] interface GigabitEthernet 1/0/1[FW1-GigabitEthernet1/0/1] portswitch[FW1-GigabitEthernet1/0/1] port link-type trunk[FW1-GigabitEthernet1/0/1] port trunk allow-pass vlan 20# ----分别给VLAN配置IP地址---------------------------------------[FW1]interface Vlanif 10[FW1-Vlanif10][FW1-Vlanif10]ip address 192.168.10.1 255.255.255.0[FW1-Vlanif10]alias vlan 10[FW1-Vlanif10]service-manage ping permit[FW1] interface Vlanif 20[FW1-Vlanif20][FW1-Vlanif20] ip address 192.168.20.1 255.255.255.0[FW1-Vlanif20] alias vlan 20[FW1-Vlanif20] service-manage ping permit添加防⽕墙区域: 将vlan10和vlan20添加到trust区域内.[FW1]firewall zone trust[FW1-zone-trust] add interface Vlanif 10[FW1-zone-trust] add interface Vlanif 20主备双机热备放⾏所有数据包(两台墙): 为了演⽰实验,需要⼿动放⾏数据包# ------------------------------------------------------------# 将默认防⽕墙规则,设置为允许所有[FW1] security-policy[FW1-policy-security] rule name anyall // 指定规则名称[FW1-policy-security-rule-anyall] source-zone any // 源地址允许所有[FW1-policy-security-rule-anyall] destination-zone any // ⽬标地址允许所有[FW1-policy-security-rule-anyall] action permit // 放⾏[FW1-policy-security-rule-anyall] quit[FW1-policy-security] quit# ------------------------------------------------------------# 将指定的接⼝加⼊到指定的区域内[FW1] firewall zone trust // 选择trust区域[FW1-zone-trust] add interface GigabitEthernet 1/0/0 // 添加内部的端⼝[FW1-zone-trust] quit[FW1] firewall zone untrust // 添加untru区域[FW1-zone-untrust] add interface GigabitEthernet 1/0/1 // 添加外部接⼝[FW1-zone-trust] quit配置IP地址(两台) ：给防⽕墙的两个接⼝配置好IP地址.# ------------------------------------------------------------# 配置防⽕墙FW1[FW1] interface GigabitEthernet 1/0/0 // 选择内部接⼝[FW1-GigabitEthernet1/0/0] ip address 192.168.1.253 24 // 配置防⽕墙IP[FW1-GigabitEthernet1/0/0] service-manage ping permit // 开启接⼝ping[FW1-GigabitEthernet1/0/0] quit[FW1] interface GigabitEthernet1/0/1[FW1-GigabitEthernet1/0/1] ip address 10.10.10.20 8[FW1-GigabitEthernet1/0/1] service-manage ping permit[FW1-GigabitEthernet1/0/1] quit# ------------------------------------------------------------# 配置防⽕墙FW2[FW2] interface GigabitEthernet 1/0/0 // 选择内部接⼝[FW2-GigabitEthernet1/0/0] ip address 192.168.1.254 24 // 配置防⽕墙IP[FW2-GigabitEthernet1/0/0] service-manage ping permit // 开启接⼝ping[FW2-GigabitEthernet1/0/0] quit[FW2-GigabitEthernet1/0/0] quit[FW2] interface GigabitEthernet1/0/1[FW2-GigabitEthernet1/0/1] ip address 10.10.10.30 8[FW2-GigabitEthernet1/0/1] service-manage ping permit[FW2-GigabitEthernet1/0/1] quit开启源NAT地址:将内⽹数据映射到外⽹.# ------------------------------------------------------------# 配置防⽕墙FW1[FW1] nat-policy // 配置NAT地址转换[FW1-policy-nat] rule name tru_untr // 指定策略名称[FW1-policy-nat-rule-tru_untr] egress-interface GigabitEthernet 1/0/1 // 外⽹接⼝IP [FW1-policy-nat-rule-tru_untr] action source-nat easy-ip // 源地址转换[FW1-policy-nat-rule-tru_untr] display this# ------------------------------------------------------------# 配置防⽕墙FW2[FW2] nat-policy // 配置NAT地址转换[FW2-policy-nat] rule name tru_untr // 指定策略名称[FW2-policy-nat-rule-tru_untr] egress-interface GigabitEthernet 1/0/1 // 外⽹接⼝IP [FW2-policy-nat-rule-tru_untr] action source-nat easy-ip // 源地址转换[FW2-policy-nat-rule-tru_untr] display this开启VRRP⽀持(两台)# ------------------------------------------------------------# 配置防⽕墙FW1[FW1] interface GigabitEthernet 1/0/0 // 选择内部接⼝[FW1-GigabitEthernet1/0/0] vrrp vrid 1 virtual-ip 192.168.1.1 active // 配置虚拟接⼝为主[FW1-GigabitEthernet1/0/0] quit[FW1] interface GigabitEthernet 1/0/1 // 选择外部接⼝[FW1-GigabitEthernet1/0/1] vrrp vrid 2 virtual-ip 10.10.10.10 active[FW1-GigabitEthernet1/0/1] quit# ------------------------------------------------------------# 配置防⽕墙FW12[FW2] interface GigabitEthernet 1/0/0 // 选择内部接⼝[FW2-GigabitEthernet1/0/0] vrrp vrid 1 virtual-ip 192.168.1.1 standby // 配置虚拟接⼝为备[FW2-GigabitEthernet1/0/0] quit[FW2] interface GigabitEthernet 1/0/1[FW2-GigabitEthernet1/0/1] vrrp vrid 2 virtual-ip 10.10.10.10 standby[FW2-GigabitEthernet1/0/1] quitHRP配置(两台):# ------------------------------------------------------------# 配置防⽕墙FW1[FW1] hrp enableHRP_S[FW1] hrp interface GigabitEthernet 0/0/0 remote 172.16.1.2 // 指定接⼝和对端IP HRP_M[FW1] interface GigabitEthernet 0/0/0 // 选择虚拟接⼝HRP_M[FW1-GigabitEthernet0/0/0] ip address 172.16.1.1 24 // 配置本端IP地址# ------------------------------------------------------------# 配置防⽕墙FW2[FW2] hrp enableHRP_S[FW2] hrp standby-deviceHRP_S[FW2] hrp interface GigabitEthernet 0/0/0 remote 172.16.1.1HRP_S[FW2] interface GigabitEthernet 0/0/0HRP_S[FW2-GigabitEthernet0/0/0] ip address 172.16.1.2 24检查配置：注意1：默认处于 standby 状态的设备不允许配置安全策略，只允许在主设备配置安全策略，且安全策略会⾃动同步到备设备上⾯。

信息安全基础知识笔记06防⽕墙双机热备技术（下）信息安全基础知识笔记06防⽕墙双机热备技术(下) 本笔记主要介绍防⽕墙双机热备，分为上下两个部分。

下部分主要介绍防⽕墙双机热备的基本组⽹⽅式和配置⽅法（其中包括配置VRRP，VGMP和配置HRP），以及分别通过命令⾏和Web图形界⾯⽅式进⾏配置实现。

双机热备基本组⽹VRRP备份组监测三层业务接⼝。

双机热备组⽹最常见的是防⽕墙采⽤路由模式，下⾏交换机双线上联到防⽕墙，若以防⽕墙A作为主，当防⽕墙A上⾏或下⾏链路down 掉后，防⽕墙B⾃动切换为主设备，交换机流量⾛向防⽕墙B。

将上⾯的⽹络组⽹图转换成实际拓扑图如下。

假设有⼀企业的两台防⽕墙的业务接⼝都⼯作在三层，上下⾏分别连接⼆层交换机。

上⾏交换机连接运营商的接⼊点1.1.1.10/24，运营商为企业分配的外⽹IP地址为1.1.1.1/24。

现在希望两台防⽕墙以主备备份⽅式⼯作。

主防⽕墙A与备防⽕墙B通过GE1/0/6连接HRP⼼跳链路，⽤于同步配置命令，⽹段配置为10.10.0.0/24。

正常情况下，流量通过防⽕墙A转发。

当防⽕墙A出现故障时，流量通过防⽕墙B转发，保证业务不中断。

（1）命令⾏配置⽅式 Step 1：基础配置 ①为各防⽕墙的接⼝配置IP地址。

（详细命令省略） 防⽕墙A配置如下： 防⽕墙B配置如下： ②将防⽕墙各接⼝加⼊到对应的安全区域中（详细命令省略） 防⽕墙A和防⽕墙B的安全区域配置相同。

此处创建了⼀个优先级为95的安全区域hrp，专⽤于加⼊HRP⼼跳接⼝。

③在两个防⽕墙上均配置⼀条缺省路由，下⼀跳为运营商接⼊点1.1.1.10，使内⽹⽤户的流量可以正常转发⾄运营商的路由器上。

防⽕墙A和防⽕墙B的静态路由配置相同。

Step 2：配置VRRP备份组 配置命令： vrrp vrid virtual-router-ID virtual-ip virtual-address [ ip-mask | ip-mask-length ] { active | standby } Tips：斜体为需更改的参数，[]中的命令为⼆选⼀，{}中的命令为可选项。
