专题14 电功率和电热 安全用电-湖北省三年中考物理真题分类汇编(原卷版)

  • 格式：doc
  • 大小：880.00 KB
  • 文档页数：21

湖北省三年中考物理真题分类汇编一、单选题1．我们进行了以下四次测量，其中读数正确的是（）电能表的示数是123.4kW•hA. 电压表的示数是4.0VB. 液体的体积是40LC. 物体的长度是8.30cmD.2．我们进行了以下四次测量，其中读数正确的是（）A. 电压表的示数是4.0VB. 液体的体积是40LC. 物体的长度是8.30cmD. 电能表的示数是123.4kW•h3．同学们通过初中物理的学习，认识了不少伟大的科学家．下图中四位科学家与其重要成果对应正确的是（）A. 牛顿﹣﹣万有引力定律B. 法拉第﹣﹣阿基米德原理C. 焦耳﹣﹣电磁感应现象D. 欧姆﹣﹣杠杆原理4．甲、乙两只灯泡，其I-U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V 时，乙灯消耗的功率是：（）A. 1.2 WB. 0.8 WC. 2 WD. 3 W5．（3分）如图所示的做法符合安全用电原则的是（）A.试电笔的握法B.发生触电事故时要立即断开C．电源电灯和开关的连接D．多个大功率用电器同时使用一个插座6．下列做法符合安全用电要求是A.用湿抹布擦发光的灯泡B.在电线上晾晒衣服C.发生电火灾时带电灭火D.洗衣机外壳接地7．下列做法安全的是（）A．用湿布擦正亮着的灯泡；B．雷雨天气在高大的树下避雨；C．在输电线上晾晒衣物；D．有人触电后应掐断电源或用干燥的木棒将电线挑开8．下列关于安全用电知识叙述中，符合安全要求的是（）A．家中安装照明电路时，开关接在零线上B．用电器失火时，先用水灭火，再切断电源C．家庭电路中电流过大的原因，一定是电路中某处发生短路D．在山区遇雷雨时，不可以靠在岩壁或大树下避雨9．关于家庭用电，下列说法正确的是( )A. 家庭电路中电流过大，一定是电路发生了短路B. 连入电路中的用电器总功率越大，干路中的电流就越大C. 保险丝熔断了，可以用铜丝或铁丝代替D. 空气开关跳闸后，重新闭合开关就可以了10．下列做法符合安全用电要求的是（）A. 发生人畜触电时，用手将其拉离电线B. 电冰箱的三脚插头改成两脚插头使用C. 控制电灯的开关接在零线上D. 更换电灯泡时先切断电路11．下列做法符合安全用电要求的是（）A．在开关闭合的情况下更换灯泡B．用铜丝代替保险丝C．使用试电笔时手指接触笔尖D．高大建筑的顶端安装避雷针12．我们的学习和生活都离不幵电，在日常生活中应该树立安全用电的意识．如图所示的各种做法中．正确的是（）A. AB. BC. CD. D13．小明家书房有一盏照明灯，闭合和断开照明灯开关时，照明灯正常发光和熄灭。

小明晚上学习时，将一盏完好的台灯（台灯开关始终闭合）插入书房插座后发现：闭合照明灯开关时，发现照明灯亮，台灯不亮；断开照明灯开关时，照明灯和台灯均亮，但亮度不够。

为了节约用电，小明在开关断开时取下照明灯，想让台灯单独工作，结果发现台灯也不亮，此时用测电笔测试台灯插座两孔氖管均发光。

则符合他家书房电路实际情况的电路图是（图中电灯为照明灯，开关为照明灯开关，插座为台灯插座）A. AB. BC. CD. D14．电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（）A. 甲站在绝缘凳上同时接触火线和零线B. 乙站在绝缘凳上仅接触火线C. 丙站在地上仅接触火线D. 丁站在地上同时接触火线和零线15．关于家庭电路和安全用电，下列说法正确的是．A．开关接在零线和灯泡之间B．三脚插头的用电器也可插入两孔插座工作C．家庭电路中，插座和各用电器之间是并联的D．用电器不慎起火后，应立即用水灭火16．下列分析正确的是（）A．摩擦过的塑料尺吸引碎纸屑说明它们带同种电荷B．摩擦过的塑料尺吸引碎纸屑说明它们带异种电荷C．用试电笔测试插座插孔时氖管发光说明该插孔接通了火线D．空气开关跳闸说明电路短路了17．“珍爱生合、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，正确的做法是（）A．发现有人触电时，立即用手把他拉开B．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯C．家里的空气开关跳闸，立即合上空气开关恢复供电D．用试电笔辨别火线和零线，手接触笔尾的金属体18．家庭电路中，下列操作符合要求的是A. 输电线进户后，应先接电能表B. 家庭电路的开关，接在零线或火线上都可以C. 使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D. 空气开关跳闸后，应立即合上19．图甲是某同学设计的调光灯电路，图中小灯泡的额定电压为3V，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片从最左端滑到最右端的过程中，测得小灯泡的I﹣U关系图象如图乙所示，下列说法中错误的是（）A. 电源电压为3VB. 小灯泡正常发光时的电阻为10ΩC. 小灯泡实际功率越大，灯丝电阻越大D. 小灯泡的最小功率为0.1W20．下列数据最符合实际的是A. 一名中学生的质量约500kgB. 人的正常体温约为37℃C. 家用轿车发动机的最大功率为0.1kWD. 初中物理课本的长为27dm21．下列关于家庭电路和生活用电的说法错误的是（）A. 控制客厅吊灯的开关和吊灯之间是串联的B. 测电笔可以用来辨别火线与零线C. 可以在高压输电塔下放风筝D. 家庭电路中用电器短路时通过总开关的电流增大22．在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏。

在上述情况中，可能引起家庭电路中空气开关跳闸的是A. (1)和(2) B. (2)和(3) C. (2)和(4) D. (1)和(4)23．下列行为符合安全用电原则的是（）A. 更换灯泡时必须先断开开关B. 在同一插线板上接多个大功率电器C. 没有三孔插座时，把三角插头接地脚掰断使用D. 空气开关“跳闸”后，立即重新合上24．下列关于电和磁的说法正确的是（）A. 金属导体中的电流方向与导体中自由电子定向移动方向相同B. 家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C. 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D. 电动机是根据电磁感应原理工作的二、计算题25．如图所示，电源电压为10V．当开关S1闭合、S2接B时，电流表的示数为1A；当开关S1断开、S2接B时，电流表的示数是0.2A．求：（1）R1、R2的阻值各是多少？（2）当开关S1闭合、S2接A时，电路消耗的总功率是多少？26．如图所示，灯L标有“6 V 3 W”字样，电源电压恒为6 V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化。

求：（1）灯L正常发光时的电阻是多少？（2）只闭合S1、S3时，电阻R在60 s内产生的热量是多少？（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？27．（8分）随州香菇远销世界各地，但种植香菇需要精心呵护．如图为“神农“牌香菇种植塑料温棚内的电路图，灯泡L上标有”220V，100W”．一天中，夜晚和白天耗电情况以及电路连接状况见下表（不考虑R1，R2阻值的变化）黑夜K1、K2、K3均闭合10小时耗电11度白天K2闭合，K1、K3均断开14小时耗电5.6度求：（1）R2的阻值；（2）R1的阻值．28．如图是某型号电压力锅的工作电路简图。

接通电源后，开关S自动闭合，开始加热。

当锅内温度达到105℃时，开关S自动断开，开始保压，此时锅内水温不变，且未沸腾，保压时的额定功率为220W。

把2.5L 初温为25℃的水加入电压力锅中，将它单独接入家庭电路，使其工作1min40s，观察到家中标有“220V 3600imp/kW•h”字样的电能表指示灯闪烁84次。

已知水的比热容为4.2×103J/(kg•℃),假设电能全部转化为内能。

求：（1）保压状态时的电流大小。

（2）加热状态时的实际功率。

（3）加热多少秒后开始保压？29．图甲是某大型超市上行节能自动扶梯．图乙是其示意图，扶梯与水平面成30°角．扶梯空载（无人）时的速度为为0．13m/s，当有人即将步入扶梯时，扶梯通过光电传感器感知后即以0．65m/s的速度运行．现有一个体重为600N的人乘扶梯上楼．（1）此人站在扶梯上，鞋与扶梯的接触面积为400cm2，则人对扶梯的压强有大？（2）若此人乘扶梯从A到B所用时间为20s，则扶梯克服人的重力做功的功率有多大？（3）下表是节能自动扶梯与普通电梯的有关参数．与普通电梯比，节能自动扶梯一年（按360天计）要节约多少电能？30．如图所示为某电热饮水机电路原理图，当开关S闭合时，饮水机处于加热状态，当S断开时，处于保温状态。

从其说明书上的收集到的信息如下表。

为了测量它加热时的实际功率，小明断开家中其它所有用电器，只将该饮水机接入家庭电路，闭合开关S，测得水箱装满时水从20℃升高到100℃所用时间为15分钟，同时观察到家中标有“3000r/kW·h”字样的电能表转盘转过600转（r）。

热水箱容量2L额定电压220V加热时的额定功率880W根据以上信息，求：（1）加热电阻R1的阻值（不考虑温度对阻值的影响）；（2）水箱中的水从20℃升高到100℃时所吸收的热量[c水＝4．2×103J/（kg•℃）]；（3）饮水机加热时的实际功率。

31．电热加湿器靠电流的热效应工作，某种家用电热加湿器相关参数、外形、电路简化图如下表所示。

电热器的电热丝浸没在加热仓的水中产生热量，使加热仓中的水沸腾变成水蒸气喷出，增加环境湿度。

当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中。

工作电压:220V工作频率:50Hz最大运行功率:40W储水箱容量:2．4L尺寸:高315mm，底部直径168mm满水工作时间:高气雾量10h，低气雾量24h（1）当气雾调节器R2的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R1的电阻值。

（2）如果加热仓内冷水的温度为20℃，用最大运行功率工作，经过5min36s水沸腾产生蒸气，求加热仓中水的体积。

[c水＝4．2×103J/（kg·℃），ρ水=1×103kg/m3，电热丝R1产生的热量全部被水吸收，环境为标准大气压]（3）当滑片移到最右端时，气雾调节器R2的阻值为605Ω，加湿器以低气雾量工作。

求此时电热丝R1的电功率是多少瓦？24小时R1消耗多少度电？（计算结果保留一位小数）32．电阻式传感器被广泛应用与测力、测压、称重，它的核心部分是一只可变电阻，一同学用如图甲所示电路研究某电阻式传感器的特性，图中R0为定值电阻，R为电阻式传感器，当控制其阻值从0变为60Ω，测得传感器消耗的电功率与通过它的电流关系图象如图乙所示，已知电源电压恒定不变．（1）当通过传感器的电流为0.1A时，传感器的电阻为多少；（2）求P1的值；（3）求R0的阻值．33．已知A灯标着“6V 3W”，B灯标着“6V 6W”，滑动变阻器R规格“50Ω 2A”。

合集下载

中考物理第十八章电功率(真题精选解析版)

中考物理第十八章电功率(真题精选解析版)

第十八章电功率近年中考真题精炼学校:___________姓名：___________班级：___________考号：___________一、单选题1．（湖北荆门·中考真题）在探究“电功率与电阻关系”时，实验准备了阻值分别为5Ω、15Ω的A、B两个灯泡。

同学们按图甲、图乙设计了两个实验电路进行探究。

不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．图甲中A灯泡比B灯泡亮B．图甲中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮C．图乙中A灯泡比B灯泡亮D．图乙中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮【答案】C【详解】A．图甲中，两灯泡串联后再与滑动变阻器串联，由串联电路各处的电流相等，通过两灯泡的电流相等，已知A灯泡的电阻比B灯泡的电阻小，根据2P I R=，A灯泡的实际功率较小，A灯泡比B灯泡暗，故A 错误；B．图甲中，滑动变阻器滑片向左滑动过程中，滑动变阻器连入电路的电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据2=，两个灯泡的实际功率都变小，两灯亮P I R度都变暗，故B错误；C．图乙中，两灯泡并联后再与滑动变阻器串联，由并联电路电压的规律，两灯的电压相等，根据2UP=，A灯泡的实际功率较大，图乙中，A灯泡比B灯泡亮，故C正确；RD．图乙中，滑动变阻器滑片向左滑动过程中，变阻器连入电路的电阻变大，由分压原理，变阻器的电压变大，由串联电路电压的规律，两灯泡的电压变小，根据2U P R=，两个灯泡的实际功率都变小，两灯的亮度都变暗，故D 错误。

故选C 。

【点睛】本题考查串、并联电路的规律及欧姆定律和电功率公式的运用，关键是合理运用2P I R =及2U P R=比较两灯泡的实际功率大小，综合性较强。

2．（湖北荆门·中考真题）将灯泡L 和定值电阻R 以图甲方式连在6V 的电源上，图乙是L 和R 的U-I 图象，结合图中信息可知（ ）A ．灯泡L 的电阻随着电流的增大而减小B ．灯泡L 的实际阻值为10ΩC ．灯泡L 的实际功率为0.8WD ．定值电阻R 实际功率为6.4W 【答案】C 【详解】A ．由图像乙可知，灯泡L 的电阻随着电流的增大而增大，故A 错误；B ．从图甲中可以看出，电阻与灯泡串联。

2024年中考物理一轮复习专题：电功率(含答案)

2024年中考物理一轮复习专题：电功率(含答案)

2024年中考物理一轮复习专题：电功率一、选择题1．如图所示的几种用电器正常工作时，电功率接近40W的是（）A．电热水器B．电风扇C．电饭锅D．电烤箱2．小明家有“220V 100W”的电视机和“220V 1000W”的电暖器，下列说法正确的是（）A．如果将电压提高到2200V，电视机的电功率可达1000WB．正常工作时，电暖器比电视机做功快C．正常工作时，电暖器消耗的电能比电视机多D．正常工作时电暖器的电阻为484Ω3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数与电流表A2的示数的比值变大，R1功率不变B．电压表的示数不变，电流表A1 的示数不变，R2功率变大C．电压表的示数不变，电流表A1 的示数变大，R1功率变大D．电压表的示数与电流表A2的示数的比值不变，A1的示数不变4．如图所示，当开关S断开，甲、乙两表为电流表时，示数之比I甲：I乙＝2：7；当开关S闭合，甲、乙两表为电压表时，则R1与R2消耗的功率之比P1：P2为（）A．2：5 B．5：2 C．5：7 D．7：55．额定电压均为6V的甲、乙两灯，其I−U图线如图所示。

下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4：1C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为3：1D．甲、乙两灯并联接在电压为2V的电源两端时，1min消耗的电能之比为3：26．在如图所示的电路中，电源电压恒为6V，灯泡上标有“4V 2W”的字样（不考虑温度对灯丝电阻的影响），电流表量程为0~0.6A，电压表V1量程为0~15V，V2量程为0~3V。

闭合开关在保证电路安全的情况下，，下列说法正确的是（）滑动变阻器接入电路的最大阻值只能调到其总电阻的45A．灯泡电阻为4ΩB．滑动变阻器总电阻为20ΩC．电路消耗总功率的变化范围为2.25W-3W D．电压表V1示数的变化范围为2V~3V7．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R 来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。

备战2020年三年真题专题14电功率电热安全用电含解析20200319296

备战2020年三年真题专题14电功率电热安全用电含解析20200319296

专题14 电功率和电热安全用电一、单选题1．如图所示的用电器中，利用电流热效应工作的是A. B. C. D.【来源】2016年初中毕业升学考试（北京卷）物理（带解析）【答案】C考点：电流的热效应2．物理学中研究一个变量与多个变量之间的关系时，常常采用控制变量法。

下列探究实验中，需要控制电流不变的是。

（选填选项前的字母，至少有一个选项正确）A. 探究并联电路中电源两端电压与各支路两端电压的关系B. 探究电流通过导体产生的热量与导体电阻的关系C. 探究串联电路中电源两端电压与各用电器两端电压的关系D. 探究通电螺线管外部磁场强弱跟螺线管线圈匝数的关系【来源】2016年初中毕业升学考试（北京卷）物理（带解析）【答案】BD考点：控制变量法3．下列家用电器中，利用电流热效应工作的是A. 电视机B. 电热水器C. 抽油烟机D. 电冰箱【来源】2017年初中毕业升学考试（北京卷）物理（带解析）【答案】B【解析】试题分析：电流通过导体将电能转化为内能的现象为电流的热效应。

A．电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故A不符合题意。

B．电热水器主要是把电能转化为内能，是利用电流的热效应工作的，故B正确为答案。

C．抽油烟机是利用电动机来工作的，将电能转化为机械能，不是利用电流的热效应工作的，故C错误。

D．电冰箱利用电动机带动压缩机来工作，将电能主要转化为机械能，故D不符合题意。

考点：电流的热效应4．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A. 甲电热水壶两端的电压较高B. 电流通过甲电热水壶做功较快C. 通过两个电热水壶的电流相等D. 相同时间内，两个电热水壶消耗的电能一样多【来源】2018年北京市中考物理试题【答案】B【解析】A. 因为两个电热水壶的额定电压相同，且两个电热水壶都正常工作，即在额定电压下工作，所以甲、乙电热水壶两端的电压相等，故A错误；B. 都正常工作时，甲的额定功率大，所以电流通过甲电热水壶做功较快，故B正确；C. 都正常工作时，甲的额定功率大，根据，通过甲电热水壶的电流大，故C错误；D. 都正常工作时，甲的额定功率大，根据可知，相同时间内，甲电热水壶消耗的电能多，故D错误；故选B。

中考物理试题分项版解析汇编(第06期)专题14 电功率和电热 安全用电(含解析)

中考物理试题分项版解析汇编(第06期)专题14 电功率和电热 安全用电(含解析)

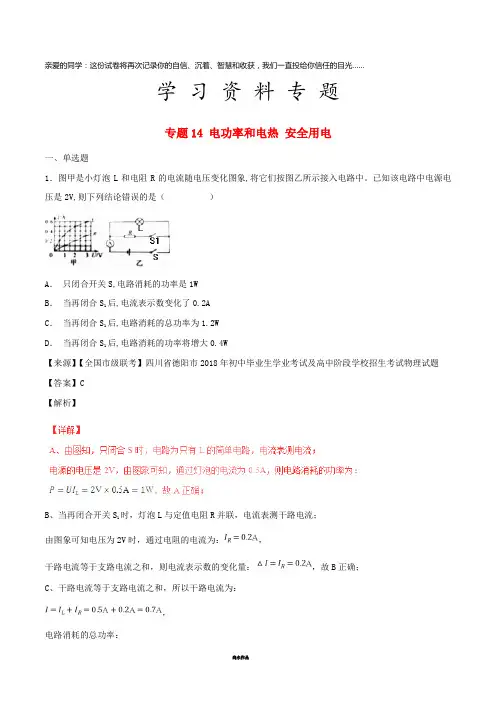

亲爱的同学：这份试卷将再次记录你的自信、沉着、智慧和收获，我们一直投给你信任的目光……学习资料专题专题14 电功率和电热安全用电一、单选题1．图甲是小灯泡L和电阻R的电流随电压变化图象,将它们按图乙所示接入电路中。
