主变巡视内容

主要电气设备巡视标准及异常处理一、主变压器巡视标准1 正常巡视检查内容：a. 本体：a.1 检查运行中的油温和环境温度、负荷（电流、有功、无功）、电压，检查最高油温指示，监视运行温度是否超过极限；a.2 监视油枕的油位是否正常，根据主变本体上的主体储油柜油位曲线（油温与油位对应关系），看本体油位是否正常；a.3 变压器运行的声响与以往比较有无异常，例如声响增大或有其他新的响声等；a.4 检查有无漏油、渗油现象，箱壳上的各种阀门状态是否符合运行要求，特别注意每个阀门、表计、法兰连接处以及焊缝等；a.5 硅胶呼吸器的硅胶的颜色变红程度（2/3以上则需要更换），油封杯的油位、油色是否正常。

b. 套管：b.1 检查高、低以及中性点套管的油位并注意油位有无变化；b.2 检查有无漏油和渗油现象；b.3 检查瓷套有无破损、放电声音；b.4 观察套管上灰尘的污染及变化情况；b.5 检查接点有无异常和明显发热迹象，特别是雪天和雨天，接头上有无熔化蒸汽的现象，金具有无变形，螺丝无松脱和连接线无断股损伤。

c. 冷却装置：c.1 冷却器阀门、散热器等处有无漏油和渗油；c.2 变压器冷却箱信号指示灯、控制开关位置是否运行正常、电源是否正常；c.3 检查变压器冷却器风扇运行是否正常；c.4 检查释压（防爆）装置有无漏油、漏气和损坏等现象，信号指示器是否动作，注意有无喷油的痕迹。

c.5 检查瓦斯继电器有无漏油等异常现象，内部有无气体。

c.6 有载分接开关的分接位置指示应正常。

c.7 冷控箱和机构箱本体、转接箱内各种电器装置是否完好，位置和状态是否正确，箱壳密封是否完好。

2 特殊巡视检查项目及要求；a. 过负荷：监视负荷、油温和油位变化，接头接触良好，冷却装置运行正常。

b. 雷雨天气，瓷套管有无放电闪络现象，避雷器放电记录器动作情况c. 大雾天气，瓷套管有无放电现象，重点监视污秽瓷质部分。

d. 短路故障后：检查有关设备及接头有无异状。

主变巡视和检查项目1）变压器日常巡视检查（1）变压器的油温和温度计应正常，储油柜的油位应与温度相对应；（2）变压器各部位无渗油、漏油；（3）套管油位应正常，套管外部无破损裂纹、无严重油污、无放电痕迹及其它异常现象；（4）变压器声响均匀、正常；（5）各冷却器手感温度应相近，风扇运转正常；（6）吸湿器完好，吸附剂干燥，油封油位正常；（7）引线接头、电缆、母线应无发热迹象；（8）压力释放器、安全气道及防爆膜应完好无损；（9）有载分接开关的分接位置及电源指示应正常；（10）气体继电器内应无气体；（11）各控制箱和二次端子箱、机构箱应关严，无受潮，温控装置工作正常；（12）各类指示、灯光、信号应正常；（13）检查变压器各部件的接地应完好；2）例行检查巡视分为正常巡视、全面巡视、熄灯巡视。

（1）正常巡视：变压器，每天至少一次巡视；每周进行一次夜间巡视；（2）全面巡视，内容主要是对设备进行全面的外部检查，对缺陷有无发展作出鉴定，检查设备防火、防小动物、防误闭锁等有无漏洞，检查接地网及引线是否完好。

（3）每周应进行熄灯巡视一次，内容是检查设备有无电晕、放电、接头有无过热现象。

3）异常特殊巡视检查项目和要求在下列情况下应对变压器进行特殊巡视检查（1）大风、雾天、冰雪、冰雹及雷雨后的巡视。

（2）设备变动后的巡视。

（3）设备新投入运行后的巡视。

（4）设备经过检修、改造或长期停运后重新投入运行后的巡视。

（5）异常情况下的巡视。

主要是指：过负荷或负荷剧增、超温、设备发热、系统冲击、跳闸、有接地故障情况等，应加强巡视。

必要时，应派专人监视。

（6）设备缺陷近期有发展时、法定休假日、上级通知有重要供电任务时，应加强巡视。

35KV变电站巡视项目及注意问题电气设备的巡视第一节设备巡视制度第6条设备巡视应严格按照《安规》中的要求，做好安全措施。

第7条正常巡视：变电站内的日常巡视检查，除交接班巡视外，每天早晚高峰负荷时各巡视一次，每周至少进行一次夜间熄灯巡视。

第8条在下列情况下应进行特殊巡视1、新投运或大修后的主设备，24小时内每小时巡视一次。

2、对过负荷或异常运行的设备，应加强巡视。

3、风、雪、雨、雾、冰雹等天气应对户外设备进行巡视。

4、雷雨季节特别是雷雨过后应加强巡视。

5、上级通知或重要节日应加强巡视。

第9条巡视时，应严格按照巡视路线和巡视项目对一、二次设备逐台认真进行巡视，严禁走过场。

第10条巡视高压室后必须随手将门关严。

第11条每次的巡视情况应进行记录并签名；新发现的设备缺陷要记录在“设备缺陷记录本”内。

第二节主设备的巡视项目第12条主变压器的巡视检查项目1、正常巡视1）变压器运行声音是否正常。

2）变压器油色、油位是否正常，各部位有无渗漏油现象。

3）变压器油温及温度计指示是否正常，远方测控装置指示是否正确。

4）变压器两侧母线有无悬挂物，金具连接是否紧固；引线不应过松或过紧，接头接触良好，试温蜡片无融化现象。

5）呼吸器是否通畅；硅胶是否变色；瓦斯继电器是否充满油；压力释放器（安全气道）是否完好无损。

6）瓷瓶、套管是否清洁，有无破损裂纹、放电痕迹及其它异常现象。

7）主变外壳接地点接触是否良好。

8）有载分接开关的分接指示位置及电源指示是否正常。

9）冷却系统的运行是否正常。

10）各控制箱及二次端子箱是否关严，电缆穿孔封堵是否严密，有无受潮。

11）警告牌悬挂是否正确，各种标志是否齐全明显。

2、特殊巡视1）大风天气时，检查引线摆动情况及变压器上是否有悬挂物。

2）雷雨天气后，检查套管是否有闪络放电现象，避雷器放电计数器是否动作。

3）暴雨天气时，检查站内外排水情况，周围是否有洪水、滑坡、泥石流、塌陷等自然灾害的隐患。

4）大雾天气时，检查瓷瓶、套管有无放电现象，并应重点监视污秽瓷质部分有无放电现象。

变电站巡视检查内容一、变压器投运前检查：1 变压器本体无缺陷，外观整洁无遗物。

2 油位、油色正常，无渗油、漏油现象。

3 变压器电器试验应有记录，并合格。

4 冷却装置正常，油管通道阀门均应打开。

5 套管清洁，无裂纹，油位、油色正常，引线无松动现象。

6 各种螺丝应紧固，变压器外壳应有可靠接地，接地电阻应合格。

7 瓦斯继电器内无充气、卡温现象。

8 有载调压分接开关位置指示正确，手动、电动调压无卡涩现象。

9 热虹吸不应吸潮，正常应位天蓝色（不能采用白色硅胶），管道阀门应打开，无堵塞现象。

10 压力释放器试验应符合安规要求。

二、主变压器的正常巡视检查项目:1 变压器的音响均应正常。

2 油枕、套管的油位、油色正常，无渗漏油现象。

3 呼吸器的硅胶是否变色。

4 套管应无破损，裂纹及放电痕迹。

5 套管各引线接头接触良好，无发热现象。

6 瓦斯继电器充满油，无气体。

7 变压器测量表计应指示正确，无异常现象。

8 调压装置正常，指示正确，二次回路良好，驱潮电阻正常。

9 主变端子箱是否密封严密，是否干燥、干净。

三、主变压器的特殊巡视 :出现下列情况之一，运行人员应对变压器进行特殊巡视，增加巡视次数。

根据现场具体情况（沙尘、污秽、大雾、结冰等），应增加检查次数。

1、大风天气：检查引线及有无搭挂杂物。

2、大雾天气：检查瓷套管有无放电现象。

3、下雪天气：根据积雪溶化情况，检查接头是否发热，并及时处理冰柱。

4、雷雨后，检查套管有无放电现象，检查避雷器及保护间隙的动作情况。

5、在气候激变时（冷、热）应对变压器的油面进行额外的检查。

6、瓦斯继电器发出信号时，进行瓦斯继电器、本体油位及外部检查。

7、过负荷及冷却装置故障时，应增加巡视次数，重点监视负荷、油温和油位的变化、引线接头接触良好无发热现象及冷却系统运行情况。

8、短路故障后，重点检查有关设备接点有无异状。

四、值班员发现变压器在运行中下列不正常现象，应立即汇报当值调度,同时汇报有关部门,未采取有效措施之前应加强对主变压器的运行监视。

搞好变电站设备巡视工作变电站设备巡视工作是保障电网安全稳定运行的重要环节，对发现和及时处理设备故障、隐患起着至关重要的作用。

为了搞好变电站设备巡视工作，以下从制定计划、开展巡视、处理问题等方面进行详细阐述。

一、制定巡视计划1.明确巡视目标：根据变电站的规模、设备特点、重要性等因素，明确巡视的重点设备和重点部位。

2.设定巡视周期：根据设备特点和运行情况，结合相关规定，确定巡视周期，一般一年至少进行一次全面巡视。

3.制定巡视路线：根据变电站的布局和设备分区情况，合理规划巡视路线，确保全面覆盖。

二、开展巡视工作1.明确巡视内容：巡视内容包括设备运行状况、设备周围环境状况、设备温度、设备连接状态、设备表面是否油污等。

2.认真记录巡视情况：巡视过程中，及时记录设备的实际情况、异常情况以及存在的问题，并按照规定填写巡视记录表。

3.检查设备运行参数：结合设备的运行参数，仔细核对设备运行参数是否正常，并及时对异常参数进行处理。

4.查看设备保护测试情况：检查设备的保护装置的测试情况，包括定时检查，带电检查等，确保设备的保护功能正常。

5.检查设备接地情况：检查设备的接地装置是否完好，接地电阻是否符合要求，确保设备的接地安全可靠。

三、处理问题1.及时处理设备故障：发现设备故障，要立即报告，并及时组织专业人员进行处理，确保设备尽快恢复正常运行。

2.评估隐患风险：发现设备存在隐患，要及时评估隐患的风险等级，确定紧急程度，并采取相应的措施，防止发生安全事故。

3.制定整改方案：对于设备存在的问题和隐患，要制定详细的整改方案，并明确责任人和完成时间。

4.跟踪整改情况：对已整改的问题，要进行跟踪检查，确保整改措施的落实和效果。

四、加强巡视工作管理1.加强培训：对变电站设备巡视人员进行培训，提高其巡视能力和技术水平。

2.建立巡视工作档案：记录巡视工作的情况、记录、问题整改等，建立档案，便于查阅和追溯。

3.定期评估巡视效果：定期进行巡视工作效果评估，及时总结经验，发现问题，及时改进工作方式和方法。

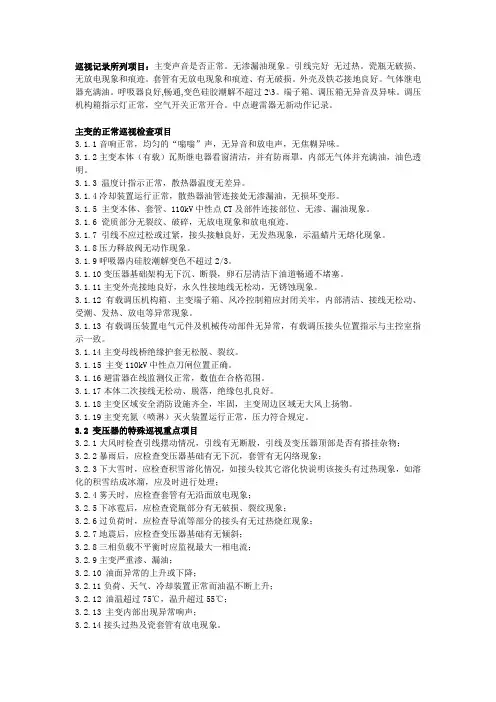

巡视记录所列项目：主变声音是否正常。

无渗漏油现象。

引线完好无过热。

瓷瓶无破损、无放电现象和痕迹。

套管有无放电现象和痕迹、有无破损。

外壳及铁芯接地良好。

气体继电器充满油。

呼吸器良好,畅通,变色硅胶潮解不超过2\3。

端子箱、调压箱无异音及异味。

调压机构箱指示灯正常，空气开关正常开合。

中点避雷器无新动作记录。

主变的正常巡视检查项目3.1.1音响正常，均匀的“嗡嗡”声，无异音和放电声，无焦糊异味。

3.1.2主变本体（有载）瓦斯继电器看窗清洁，并有防雨罩，内部无气体并充满油，油色透明。

3.1.3 温度计指示正常，散热器温度无差异。

3.1.4冷却装置运行正常，散热器油管连接处无渗漏油，无损坏变形。

3.1.5 主变本体、套管、110kV中性点CT及部件连接部位、无渗、漏油现象。

3.1.6 瓷质部分无裂纹、破碎，无放电现象和放电痕迹。

3.1.7 引线不应过松或过紧，接头接触良好，无发热现象，示温蜡片无熔化现象。

3.1.8压力释放阀无动作现象。

3.1.9呼吸器内硅胶潮解变色不超过2/3。

3.1.10变压器基础架构无下沉、断裂，卵石层清洁下油道畅通不堵塞。

3.1.11主变外壳接地良好，永久性接地线无松动，无锈蚀现象。

3.1.12有载调压机构箱、主变端子箱、风冷控制箱应封闭关牢，内部清洁、接线无松动、受潮、发热、放电等异常现象。

3.1.13有载调压装置电气元件及机械传动部件无异常，有载调压接头位置指示与主控室指示一致。

3.1.14主变母线桥绝缘护套无松脱、裂纹。

3.1.15 主变110kV中性点刀闸位置正确。

3.1.16避雷器在线监测仪正常，数值在合格范围。

3.1.17本体二次接线无松动、脱落，绝缘包扎良好。

3.1.18主变区域安全消防设施齐全，牢固，主变周边区域无大风上扬物。

3.1.19主变充氮（喷淋）灭火装置运行正常，压力符合规定。

3.2 变压器的特殊巡视重点项目3.2.1大风时检查引线摆动情况，引线有无断股，引线及变压器顶部是否有搭挂杂物；3.2.2暴雨后，应检查变压器基础有无下沉，套管有无闪络现象；3.2.3下大雪时，应检查积雪溶化情况，如接头较其它溶化快说明该接头有过热现象，如溶化的积雪结成冰溜，应及时进行处理；3.2.4雾天时，应检查套管有无沿面放电现象；3.2.5下冰雹后，应检查瓷瓶部分有无破损、裂纹现象；3.2.6过负荷时，应检查导流等部分的接头有无过热烧红现象；3.2.7地震后，应检查变压器基础有无倾斜；3.2.8三相负载不平衡时应监视最大一相电流；3.2.9主变严重渗、漏油；3.2.10 油面异常的上升或下降；3.2.11负荷、天气、冷却装置正常而油温不断上升；3.2.12 油温超过75℃，温升超过55℃；3.2.13 主变内部出现异常响声；3.2.14接头过热及瓷套管有放电现象。
