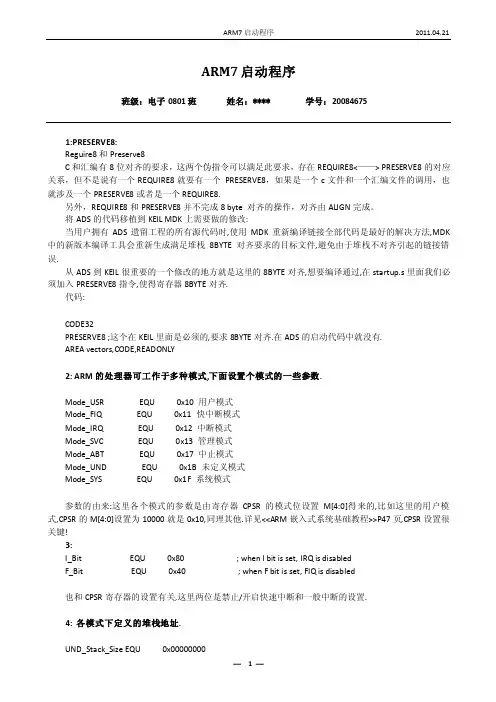

ARM7启动程序班级：电子0801班姓名：****学号：200846751:PRESERVE8:Reguire8和Preserve8C和汇编有8位对齐的要求，这两个伪指令可以满足此要求，存在REQUIRE8<——> PRESERVE8的对应关系，但不是说有一个REQUIRE8就要有一个PRESERVE8，如果是一个c文件和一个汇编文件的调用，也就涉及一个PRESERVE8或者是一个REQUIRE8.另外，REQUIRE8和PRESERVE8并不完成8 byte 对齐的操作，对齐由ALIGN完成。
将ADS的代码移植到KEIL MDK上需要做的修改:当用户拥有ADS遗留工程的所有源代码时,使用MDK重新编译链接全部代码是最好的解决方法,MDK 中的新版本编译工具会重新生成满足堆栈8BYTE对齐要求的目标文件,避免由于堆栈不对齐引起的链接错误.从ADS到KEIL很重要的一个修改的地方就是这里的8BYTE对齐,想要编译通过,在startup.s里面我们必须加入PRESERVE8指令,使得寄存器8BYTE对齐.代码:CODE32PRESERVE8 ;这个在KEIL里面是必须的,要求8BYTE对齐.在ADS的启动代码中就没有.AREA vectors,CODE,READONLY2:ARM的处理器可工作于多种模式,下面设置个模式的一些参数.Mode_USR EQU 0x10 用户模式Mode_FIQ EQU 0x11 快中断模式Mode_IRQ EQU 0x12 中断模式Mode_SVC EQU 0x13 管理模式Mode_ABT EQU 0x17 中止模式Mode_UND EQU 0x1B 未定义模式Mode_SYS EQU 0x1F 系统模式参数的由来:这里各个模式的参数是由寄存器CPSR的模式位设置M[4:0]得来的,比如这里的用户模式,CPSR的M[4:0]设置为10000就是0x10,同理其他.详见<<ARM嵌入式系统基础教程>>P47页,CPSR设置很关键!3:I_Bit EQU 0x80 ; when I bit is set, IRQ is disabledF_Bit EQU 0x40 ; when F bit is set, FIQ is disabled也和CPSR寄存器的设置有关,这里两位是禁止/开启快速中断和一般中断的设置.4:各模式下定义的堆栈地址.UND_Stack_Size EQU 0x00000000SVC_Stack_Size EQU 0x00000100ABT_Stack_Size EQU 0x00000000FIQ_Stack_Size EQU 0x00000000IRQ_Stack_Size EQU 0x00000100USR_Stack_Size EQU 0x00000200设置堆栈大小Stack_Size EQU (UND_Stack_Size + SVC_Stack_Size + ABT_Stack_Size +FIQ_Stack_Size + IRQ_Stack_Size + USR_Stack_Size)AREA STACK, NOINIT, READWRITE, ALIGN=3Stack_Mem SPACE Stack_SizeStack_Top EQU Stack_Mem + Stack_Size堆栈大小的设置,各公司写的启动代码有所不同,但是不影响大局,可以借鉴一些你认为比较简单的启动代码,然后写自己的堆栈地址和大小设置程序.5:堆的设置Heap_Size EQU 0x00000000AREA HEAP, NOINIT, READWRITE, ALIGN=3Heap_Mem SPACE Heap_SizeAREA Init,CODE,READONLY,ALIGN=3 //指定后面的指令为8位对齐(2的3次方)align n它的含义就是使得下面的代码按一定规则对齐，.align n 指令的对齐值有两种方案，n 或2^n ，各种平台最初的汇编器一般都不是gas，采取方案1或2的都很多，gas的目标是取代原来的汇编器，必然要保持和原来汇编器的兼容，因此在gas中如何解释.align指令会显得有些混乱，原因在于保持兼容。

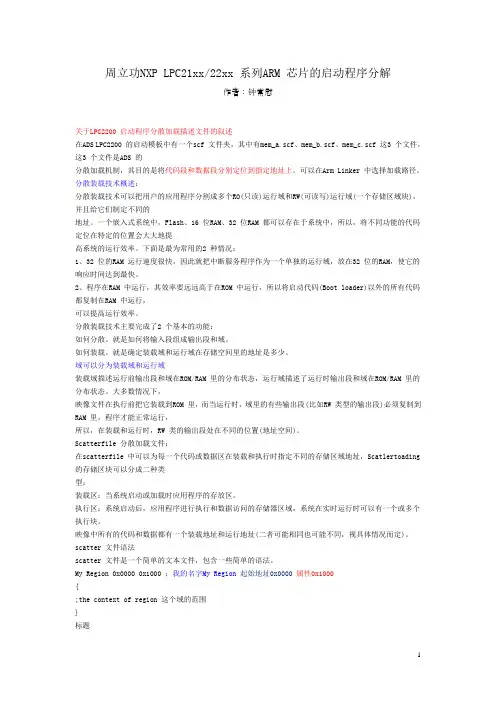

周立功NXP LPC21xx/22xx 系列ARM 芯片的启动程序分解作者：钟常慰关于LPC2200 启动程序分散加载描述文件的叙述在ADS LPC2200 的启动模板中有一个scf 文件夹，其中有mem_a.scf、mem_b.scf、mem_c.scf 这3 个文件，这3 个文件是ADS 的分散加载机制，其目的是将代码段和数据段分别定位到指定地址上。
可以在Arm Linker 中选择加载路径。
分散装载技术概述：分散装载技术可以把用户的应用程序分割成多个RO(只读)运行域和RW(可读写)运行域(一个存储区域块)，并且给它们制定不同的地址。
一个嵌入式系统中，Flash、16 位RAM、32 位RAM 都可以存在于系统中，所以，将不同功能的代码定位在特定的位置会大大地提高系统的运行效率。
下面是最为常用的2 种情况：1、32 位的RAM 运行速度很快，因此就把中断服务程序作为一个单独的运行域，放在32 位的RAM，使它的响应时间达到最快。
2、程序在RAM 中运行，其效率要远远高于在ROM 中运行，所以将启动代码(Boot loader)以外的所有代码都复制在RAM 中运行，可以提高运行效率。
分散装载技术主要完成了2 个基本的功能：如何分散。
就是如何将输入段组成输出段和域。
如何装载。
就是确定装载域和运行域在存储空间里的地址是多少。
域可以分为装载域和运行域装载域描述运行前输出段和域在ROM/RAM 里的分布状态，运行域描述了运行时输出段和域在ROM/RAM 里的分布状态。
大多数情况下，映像文件在执行前把它装载到ROM 里，而当运行时，域里的有些输出段(比如RW 类型的输出段)必须复制到RAM 里，程序才能正常运行，所以，在装载和运行时，RW 类的输出段处在不同的位置(地址空间)。
Scatterfile 分散加载文件：在scatterfile 中可以为每一个代码或数据区在装载和执行时指定不同的存储区域地址，Scatlertoading 的存储区块可以分成二种类型：装载区：当系统启动或加载时应用程序的存放区。
arm版本linux系统的启动流程ARM架构是一种常见的处理器架构，被广泛应用于嵌入式设备和移动设备中。
在ARM版本的Linux系统中，启动流程是非常重要的，它决定了系统如何从开机到正常运行。
本文将详细介绍ARM版本Linux系统的启动流程。
一、引导加载程序（Bootloader）引导加载程序是系统启动的第一阶段，它位于系统的固化存储器中，比如ROM或Flash。
在ARM版本的Linux系统中，常用的引导加载程序有U-Boot和GRUB等。
引导加载程序的主要功能是加载内核镜像到内存中，并将控制权转交给内核。
二、内核初始化引导加载程序将内核镜像加载到内存后，控制权被转交给内核。
内核初始化是系统启动的第二阶段，它主要完成以下几个步骤：1. 设置异常向量表：ARM架构中，异常是指硬件产生的中断或故障，比如系统调用、中断请求等。
内核需要设置异常向量表，以便正确处理异常。
2. 初始化处理器：内核对处理器进行初始化，包括设置页表、启用缓存、初始化中断控制器等。
3. 启动第一个进程：内核创建第一个用户进程（一般是init进程），并将控制权转交给它。
init进程是系统中所有其他进程的父进程，负责系统的初始化工作。
三、设备树（Device Tree）设备树是ARM版本Linux系统中的一种机制，用于描述硬件设备的相关信息。
在内核初始化过程中，内核会解析设备树，并建立设备树对象，以便后续的设备驱动程序使用。
设备树描述了硬件设备的类型、地址、中断等信息，以及设备之间的连接关系。
它使得内核能够在运行时自动识别和配置硬件设备，大大提高了系统的可移植性和灵活性。
四、启动初始化（Init）启动初始化是系统启动的第三阶段，它是用户空间的第一个进程（init进程）接管系统控制权后的操作。
启动初始化主要完成以下几个任务：1. 挂载根文件系统：启动初始化会挂载根文件系统，使得用户可以访问文件系统中的文件和目录。
2. 加载系统服务：启动初始化会加载并启动系统服务，比如网络服务、日志服务、时间同步服务等。
ARM的启动分析详解及应用ARM是一款广泛应用于嵌入式系统和移动设备的处理器架构。
在ARM的启动过程中，主要涉及到硬件初始化、加载引导程序和启动操作系统等步骤。
下面将对ARM的启动过程进行详细分析，并讨论其在实际应用中的应用。
硬件初始化：在ARM的启动过程中，首先需要对硬件进行初始化。
这包括对中央处理器(CPU)、存储器、外设等进行初始化操作。
例如，初始化CPU的控制和配置寄存器，设置存储器的访问模式和权限等。
硬件初始化的目的是确保系统处于一个稳定的状态，为后续的操作打下基础。
加载引导程序：引导程序是ARM启动的关键部分，它负责初始化系统环境和加载操作系统的镜像文件。
引导程序通常位于启动设备的引导扇区或者特定的存储器地址中。
在ARM中，引导程序可以是U-Boot、Das U-Boot或是其他自定义的引导程序。
加载引导程序的方式可以是通过串口、以太网或者其他类似的介质。
引导程序的主要功能是初始化设备和外设，配置内存和中断控制器等。
它会加载操作系统的镜像文件到内存中，并跳转到操作系统的起始地址，从而将控制权交给操作系统。
启动操作系统：在引导程序加载并跳转到操作系统的起始地址后，操作系统开始运行。
操作系统负责管理硬件资源、提供系统服务和支持应用程序的运行。
常见的ARM操作系统有Linux、Android等。
ARM的启动分析步骤在实际应用中具有重要的意义。
首先，通过硬件初始化可以确保系统处于一个稳定的状态，避免因为硬件问题导致系统崩溃或运行不正常。
其次，加载引导程序可以实现自定义的系统启动流程和初始化操作，满足特定应用需求。
最后，启动操作系统可以为用户提供高效、稳定的系统环境，并支持各种应用程序的运行。
在实际的应用中，ARM的启动分析步骤具有广泛的应用。
例如，嵌入式系统可以通过自定义的引导程序来实现特定的启动流程和初始化操作，以满足设备的需求。
移动设备则可以通过加载引导程序和启动操作系统来提供稳定的系统环境和良好的用户体验。
